Werkings- en installatiehandleiding voor Thermrad Type 22 paneelradiator Compact

De Super 8+ paneelradiatoren zijn zijdeglans wit en hebben de kleur RAL 9016. Exclusief en alleen bij Radiator-Outlet.nl: Gratis ingebouwde luchtbevochtiger voor een optimaal binnenklimaat! De radiator heeft een zij-onder aansluiting, midden-onder aansluiting en zij aansluitingen (1/2" euroconus binnendraad), zowel rechts- als linksonder aan te sluiten met een standaard hartafstand van 50 mm. Wegens de meegeleverde J-consoles kunnen de radiatoren omgedraaid ook toegepast worden. Door de vele aansluitmogelijkheden is dit door vele loodgieters de ultieme radiator. Ook is de radiator omkeerbaar. Dus de aansluiting rechtsonder kan ook gebruikt worden als linksonder zodra de radiator wordt omgedraaid.

De radiator is uitgevoerd in Type 22 (dubbel plaat, dubbel convector) en is dan ook maar 10,3 cm dik. Na het ophangen van de radiator zelf komt de radiator in totaal 12,85 cm van de muur af. Wij adviseren u bij deze radiator een aansluitset mee te bestellen, zodat u alle onderdelen hebt om de radiator op te hangen en aan te sluiten. Deze aansluitset is volledig passend bij deze radiator en garandeert u zo een snelle en optimale installatie. In deze set zitten alle onderdelen inclusief adapters (15 mm cv buizen & 16 mm flexibele buizen) om de radiator aan te sluiten.

Aansluitmogelijkheden en installatie-context

Thermrad Vertical Compact paneelradiator combineert een klassieke, geribbelde voorplaat met een hoge warmteafgifte, waardoor deze radiator perfect past in ruimtes met beperkte wandbreedte. Deze verticale radiator is een uitstekende keuze voor de hal, keuken of woonkamer en vormt een mooi verlengstuk van de traditionele paneelradiator. In combinatie met andere paneelradiatoren zoals de Super-8 Compact of de Compact-4 plus ontstaat een harmonieus geheel. Hoge warmteafgifte, smalle uitvoering; klassieke geribbelde voorplaat; aansluiting altijd aan onderzijde; compleet met ophangbeugels geleverd; gunstig geprijsd alternatief.

De Vertical Compact is uitgevoerd met meerdere aansluitmogelijkheden aan de onderzijde en kan zowel zijkant- als onderkant-aansluitingen gebruiken op verschillende posities. Door een ontwerp met geprofileerde voorplaat sluit deze radiator naadloos aan bij klassieke interieurs. De aansluiting van het leidingwerk vindt altijd plaats op twee van de vier aansluitingen aan de onderzijde van de radiator. Met een design-onderblok op de middenonder-aansluitingen creëer je een nette afwerking, waarbij de cv-leidingen vrijwel uit het zicht blijven.

Type 22 - wat betekent dat precies?

Een radiator is verkrijgbaar in verschillende types. Een type wordt aangeduid met 2 cijfers. Het eerste cijfer is voor het aantal platen en het tweede voor het aantal convectoren. Een plaat is waar het water door stroomt. Een plaat kan convectoren bevatten, dit zijn de geribbelde lamellen die aan de binnenkant of de achterkant van een plaat zit. Een convector zorgt ervoor dat de warmte beter verdeeld wordt. Thermrad staat bekend om zijn gunstige prijs/kwaliteit verhouding.

Onze radiatoren zijn beschikbaar in verschillende lengtematen, hoogtematen en types (in geval van paneelradiatoren) verkrijgbaar. De paneelradiatoren van Thermrad worden met omkasting (sierrooster, voorpaneel en zijbekleding) geleverd. Dit geeft een radiator een mooie uitstraling, maar ze dekken ook scherpe hoeken af. In onze ogen hebben de radiatoren van Thermrad de beste prijs/kwaliteit verhouding. Bij paneelradiatoren heeft de prijs steeds een vaste verhouding tot de warmte-afgifte: bijvoorbeeld een radiator van 1000 Watt kost binnen dezelfde serie exact de helft van een radiator van 2000 Watt. Deze vaste prijs per Watt maakt het mogelijk om snel prijsvergelijkingen te maken tussen series.

Installatie: voorbereiding, montage en aansluitsets

De Type 22 radiator is uitgevoerd in glanzend wit (RAL 9016) en vervaardigd uit hoogwaardig staal. De radiator is voorzien van zijbekleding, bovenbekleding en meerdere aansluitmogelijkheden, waaronder zijaansluitingen en middenonder-aansluitingen. De standaard hart-op-hartafstand bedraagt 350 mm (de radiatorhoogte minus 50 mm). Voor wandmontage worden stevige, dubbelzijdige ophangbeugels (L-beugels) meegeleverd en kun je kiezen of de radiator op 3,1 cm of op 4,4 cm van de muur wordt geplaatst.

Voor een snelle, veilige en onzichtbare wandmontage worden ophangbeugels meegeleverd. Alle benodigde bevestigingsmaterialen zijn inbegrepen, zodat je direct kunt beginnen met installeren. De aansluitsets variëren afhankelijk van waar de leidingen zich bevinden (vloertaaks naast de radiator, langs de zijmuur, of uit de achtermuur). Elk pakket bevat alle benodigde koppelingen en adapters om de radiator aan te sluiten, inclusief 15 mm cv buizen of 16 mm flexibele buizen. Indien gekozen wordt voor een thermostatische aansluitset, wordt een thermostatische radiatorkraan meegeleverd voor nauwkeurige temperatuurregeling.

Tips bij installatie en afwerking

• Standaard wordt de Compact radiator aan één zijde aangesloten. Bij een radiator breder dan 150 cm is diagonaal aansluiten aan te bevelen (linksboven aanvoer met radiatorkraan en rechtsonder retour). Hierdoor wordt voorkomen dat de radiator niet geheel warm wordt.
• De aansluitingen in de radiator zijn 1/2”. Om deze aansluiting goed af te dichten gebruikt men teflon tape.
• Na aansluiting controleer alle ontluchtingskraantjes en sluit de vulslang aan op de waterkraan en op de vul- en aftapkraan van de installatie. Vul de installatie tot maximaal 2 bar druk en ontlucht alle radiatoren totdat er water uit komt.
• Overweeg een thermostatische radiatorkraan voor betere afstemming op de omgevingstemperatuur en om vorstbeveiliging te bieden in ruimten die vorstvrij gehouden moeten worden.
• Demonteren van een bestaande radiator gebeurt volgens een vast stappenplan met uitschakelen van de CV-installatie, aftappen, loskoppelen van retour- en aanvoerleidingen en het verwijderen van beugels. Bij vervanging kunnen nieuwe beugels worden gemonteerd of standconsoles worden gebruikt als de muur zwak is.

Aanschaf en prijsstelling

Thermrad staat bekend om technisch hoogstaande vooruitstrevendheid en kwaliteit tegen een gunstige prijs/kwaliteit verhouding. De radiatoren zijn verkrijgbaar in verschillende lengtematen, hoogtematen en types. Een vast prijs-per-Watt maakt prijsvergelijkingen tussen series eenvoudig. Vaak biedt dit een duidelijke beeld van wat de uiteindelijke investering voor verwarmingscapaciteit zal zijn.

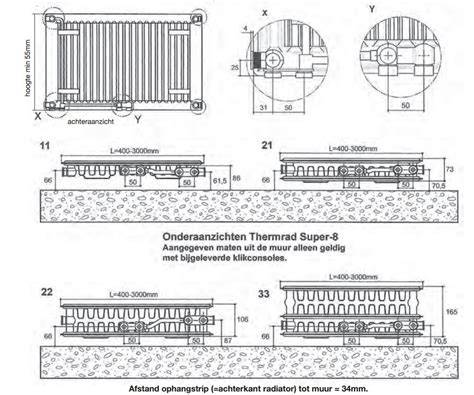

In dezelfde lijn wordt de Thermrad Super 8 Compact beschreven: een strak vormgegeven paneelradiator met geribbelde voorplaat, vier zijaansluitingen en twee paar onderaansluitingen, waardoor er altijd een passende oplossing is voor zowel nieuwe installaties als renovaties. Compleet geleverd met ophangstrips, ophangconsoles, sierrooster en zijbekleding, inclusief een losse insert ventiel M30 voor onderaansluiting. Alle benodigde bevestigingsmaterialen zijn inbegrepen.

Verzendinformatie en service

Beschikbaarheid en levertijden variëren; affiches geven aan dat levertijden indicatief zijn. De transporteur kan bij levering schade veroorzaken, waardoor reserveonderdelen mogelijk besteld worden. Klantenbeoordelingen geven aan dat een groot percentage van de klanten ons aanbeveelt bij vrienden en kennissen. De 10-jarige fabrieksgarantie bevestigt de kwaliteits- en duurzaamheidsclaims.

Praktische berekening van warmtebehoefte

Hoeveel warmteafgifte nodig is om een ruimte voldoende te verwarmen, wordt bepaald aan de hand van de grootte van de ruimte en gewenste temperatuur. Een voorbeeld voor badkamers, woon- of studeerkamers, keukens en slaapkamers geeft watt-per-m3-waarden. Een voorbeeldberekening: een ruimte van 2 m x 2,5 m x 3 m = 15 m3; 15 m3 x 93 W = 1395 W nodig (badkamer). Verhoog de omgevingstemperatuur met 2°C kan leiden tot ongeveer 10% extra vermogen nodig.
