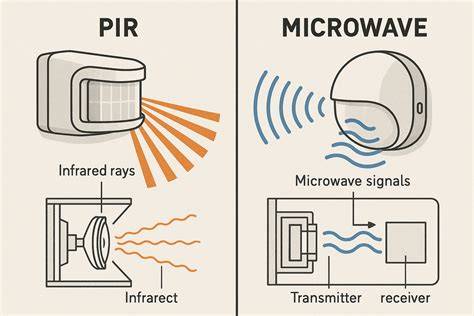

Een bewegingsmelder kan op verschillende manieren werken. Afhankelijk van waar en hoe je de bewegingsmelder wilt gebruiken, zal je daarom ook een ander type nodig hebben. Een Passief InfraRood (PIR) detector is het meest gebruikte type bewegingsmelder. PIR-bewegingsmelders detecteren warmte, bijvoorbeeld lichaamswarmte van mensen en dieren of de warmte van een motor. Een HF-sensor daarentegen maakt gebruik van Microgolven (HF) en detecteert elke beweging, onafhankelijk van warmte. Wil je de bewegingsmelder buiten plaatsen, dan moet je ook rekening houden met de IP waarde. Die moet voldoende hoog zijn, zodat hij weerbestendig is. Tot slot moet je ook rekening houden met het detectiebereik en de juiste detectiehoek. Deze twee elementen bepalen welke gebieden de bewegingsmelder al dan niet scant. In smalle gangpaden kan je kiezen voor bewegingsmelders met een kleine detectiehoek. Wil je de detectiehoek van de bewegingsmelder op de wand vergroten? Dan kies je beter voor een bewegingsmelder voor opbouw.
Aansluiten en bedraden: algemene uitgangspunten
Afhankelijk van hoe je de bewegingsmelder wilt gebruiken, zal je hem anders moeten aansluiten. In dit scenario gaan we ervan uit dat je een bestaand lichtpunt niet langer wilt bedienen met een schakelaar en deze wilt vervangen door een bewegingsmelder. Stap 1: Om op een veilige manier aan de slag te gaan, schakel je eerst de stroom uit voor de kring waaraan je wilt werken. Stap 2: Verwijder de afdekplaat en centraalplaat van de oude schakelaar. Stap 3: Nu je de oude schakelaar helemaal gedemonteerd hebt, verwijder je de elektriciteitsdraden uit de klemmen. Dit is in dit geval de binnenkomende bruine fasedraad en de uitgaande zwarte schakeldraad die naar de lamp loopt. Controleer of de draden nog voldoende intact zijn en strip ze indien nodig opnieuw. De blauwe en geelgroene draad zijn doorverbonden en lopen rechtstreeks naar de lamp. Om een bewegingsmelder met drie draden aan te sluiten zal je een verbinding moeten voorzien van de blauwe draad naar de bewegingsmelder. Stap 4: Neem nu de bewegingsmelder bij de hand en bevestig de elektriciteitsdraden uit de XVB zoals aangegeven in het bijgeleverde bedradingsschema. Doorgaans zal je de aankomende bruine voedingsdraad moeten bevestigen in schroef L en de vertrekkende schakeldraad naar de lamp in schroef L’. In onderstaand schema gaan we ervan uit dat de oude schakelaar was aangesloten met preflex met 3 draden (groen, blauw en bruin/rood). Daarom gebruiken we voor de schakeldraad ook de bruine geleider. Stap 5: Bevestig nu de bewegingsmelder in de inbouwdoos in de muur. Alvorens de afwerkingsplaatjes op de bewegingsmelder te plaatsen, stel je de uitschakeltijd, het detectieveld en de lichtintensiteit in. In dit scenario combineren we een bewegingsmelder met een schakelaar, zodat je de verlichting zowel automatisch als handmatig kunt schakelen. Dit kan bijvoorbeeld handig zijn wanneer je gedurende een langere periode in de tuin doorbrengt en wilt vermijden dat het licht steeds aan- en uitschakelt.
Praktische aansluitstappen voor een bewegingsmelder met drie draden
- Zorg allereerst dat je het circuit waaraan je wilt werken opnieuw spanningsloos maakt.
- Verbind de aankomende bruine voedingsdraad in L en de vertrekkende schakeldraad naar de lamp in L’ (vaak gemarkeerd). Gebruik een Klem met de bijbehorende markeringen op de sensor.
- Verbind de blauwe draad (N) met N, en de geelgroene draad met aarde. De blauwe draad kan doorverbonden worden met de lamp via de centrale doos of lasklem.
- Werk de sensor en eventueel een wisselschakelaar af met de bijgeleverde afdekplaatjes en stel tijd, Lux en detectiegebied in volgens de handleiding.
- Schakel de stroom weer in en controleer of de sensor reageert zoals gewenst. Plaats de sensor bij voorkeur in een hoek voor het passende overzicht over de ruimte. Richt de sensor niet direct op een op- of ondergaande zon of andere warmtebronnen.
Heb je na het lezen van dit artikel nog vragen over de aansluiting van een bewegingsmelder of een ander type schakelaar? Neem dan zeker contact op met onze Solyd-specialisten. Je sluit een bewegingssensor aan door eerst de stroom uit te schakelen en vervolgens de draden correct te verbinden. De bruine draad sluit je aan op L (fase), de blauwe draad op N (nul), de zwarte draad op L1 (schakeluitgang naar de lamp). de geel/groene draad op aarde. Schakel altijd eerst de hoofdschakelaar of de specifieke zekering in de meterkast uit voordat je begint. Controleer met een spanningzoeker of de draden echt spanningsvrij zijn.
Extra richtlijnen voor verschillende soorten sensoren
Blauwe draad (Nul/N): sluit deze aan op de aansluiting met de letter N. Zwarte draad (Schakel/L1): sluit deze aan op de aansluiting gemarkeerd met L1 of een pijltje, deze draad loopt van de sensor naar de lamp. Verbind de zwarte schakeldraad die uit de sensor komt met de fasedraad-aansluiting van de lamp. Verbind de blauwe nuldraad van de lamp met de blauwe nuldraad in de centrale doos, vaak met een lasklem. Stel na het aansluiten de Time (hoe lang het licht aanblijft) en de Lux (bij welke lichtsterkte de sensor actief wordt) in via de draaiknoppen op de sensor. Plaats de sensor bij voorkeur in een hoek voor het passende overzicht over de ruimte. Richt de sensor niet direct op warmtebronnen. Wil je weten welke bewegingssensoren passen bij jouw toepassing? Het woord zegt het zelf: een bewegingssensor detecteert beweging. Zo’n sensor is vaak gekoppeld aan het inschakelen van verlichting of een inbraakalarm. Er zijn heel wat verschillende types voor zowel binnen als buiten. De meeste bewegingsmelders gebruiken een sensor op basis van infraroodtechnologie waarbij temperatuurverschillen beweging aangeven. Zorg dat je het juiste gereedschap gebruikt. Sommige bewegingssensoren hebben een aparte relaissokkel nodig om te functioneren. Bij andere sensoren is dit al opgenomen in het schakelelement.
Bedrading en montagemogelijkheden
Stap 1: Stroom uitschakelen. Maak je werkgebied spanningsvrij door de hoofdschakelaar of specifieke zekering af te zetten. Stap 3: Draden aansluiten. Verbind de bruine fasedraad, de zwarte schakeldraad en de blauwe nuldraad met de juiste aansluitingen op de relaissokkel. Draai (indien nodig) elk schroefje los en schuif de aders in de juiste aansluiting van het schakelelement. Let op: dit is een aansluurschema en schakelelement van Busch-Jaeger. Stap 4: Bewegingssensor monteren. Sluit de bewegingssensor aan op het schakelelement door middel van de stekker. Klik de melder op de connector van de sokkel. Stap 5: Sensor instellen. Stel de bewegingssensor in op afstand, op hoelang de sensor blijft branden na detectie en op lichtgevoeligheid. Stap 6: Stroom inschakelen en testen. Schakel de stroom opnieuw in en test de sensor. Zo, de aansluiting is gelukt en je bewegingssensor is klaar voor gebruik.
Tijdens de installatie kun je denken aan toepassingen zoals een lamp bij de voordeur die automatisch aangaat als je in de buurt bent, of een lamp in de kelder of zolder. Bewegingssensoren helpen je energie te besparen, verhogen het gebruiksgemak en zorgen voor extra veiligheid. Sommige sensoren hebben een schakeldraad die naar de lamp loopt, en bij metalen behuizingen kan een aardedraad aanwezig zijn. LED-lampen kunnen worden gebruikt met een bewegingssensor, maar let op het wattage. Zet geen lamp die hoger is dan het toegestane wattage van de sensor. Sommige sensoren kunnen 200 watt, andere tot 1.000 watt aan. Wil je een video bekijken over het aansluiten van een bewegingssensor? Bekijk dan deze instructie video over bewegingssensor aansluiten op YouTube.
Een bewegingssensor op je verlichting aansluiten? | INTOLED
Specifieke tips voor IP-buitenunits en conflicten met bouwafwerking
Als je een bewegingsmelder buiten wilt plaatsen, let dan op IP-waarde en weerbestendigheid. Voor buitengebruik is een hogere IP-classificatie aanbevolen. De detectiehoek en het bereik bepalen welk gebied wordt gedekt; kies bij smalle gangen voor een kleine hoek en voor muren met opbouwmontage een groter gebiedsmogelijkheid. Bij een combinatie van sensor en schakelaar blijft de handmatige bediening voorrang houden in het circuit.
