Structuur van het plat dak werd bepaald door stabiliteitsir. Hoe werkt dat eigenlijk precies? Maar hoe doe je dat dan met een dak van bijvoorbeeld 4m? extra Platen eronder leggen? Werken met verschillende diktes afschotplaten? Ik zou underlayment platen gebruiken omdat die watervast verlijmd zijn, de dwars balkjes die je tussen de balklaag wilt doen zijn m.i. overbodig. Isolatie op afschot wordt vooral gebruikt bij kleinere daken, waar aan de binnenzijde het beschot en de balklaag in het zicht zit. Als er een plafond onder komt sla je gewoon latten op de dakbalken, dit is goedkoper. De afschotplaten zijn 1,2m. Het afschot over deze 1,2m is meestal 10 of 20mm. De dikte van je isolatie is dus niet overal hetzelfde. Maar als je bv een garagedak van 3 bij 12meter moet doen, leg je het afschot in de breedte en niet in de lengte. Underlayment had ik nooit over nagedacht, mss eens prijsverschil bekijken.
Heeft het nu nut om dwarshouten te plaatsen? In elke (dak)constructie opgebouwd met dunne spanten moeten spanhouten of sint-andrieskruisen opgenomen worden om het vervormen van de spanten of balken tegen te gaan. Die smalle maar hoge sectie's gaan onder belasting willen uitknikken. Nog een ander probleem word ook opgelost door de spanhouten, het natte en smalle timmerhout heeft bij droging te neiging om te gaan vervormen, met die dingen tussen de liggers kan het hout echter geen kant uit. Soms worden in plaats van spanhouten wel eens geperforeerd stalen banden gebruikt, deze worden dan over en onder de blaken gevlochten en per balk met een spijker vastgezet, per rij worden dan telkens twee stalen linten gebruikt zodat deze elkaar kruisen tussen de balken, je krijgt dan een "stalen" sint-andrieskruis te zien.
De spanhouten gaan aan de constructie ook meer stevigheid geven, alle onderdelen worden op deze manier gekoppeld, je krijgt dan automatisch één stijf geheel. Met de voorgestelde afmetingen van de schroeven gaat het zeker lukken, alhoewel alles spijkeren ook voldoende sterkte gaat geven. Voor timmerwerk opteer ik altijd eerder voor spijkers dan voor schroeven omdat een spijker zachter is van materiaal en eerder plooit dan breekt. Voor de balkdragers zijn er speciale korte dikke en geringde spijkers in de handel, ondermeer van het merk BAT. Je kan hier ook wel korte "tirfons" voor gebruiken, zijn korte houtdraadbouten met een vierkante of zeskantige kop en voorzien van een grove schroefdraad. Deze "bouten" zijn gemaakt van relatief zacht staal en buigen dus wel maar breken niet. De Maat 7x40 of 8x40 is perfect, hier gebruik je best ook een carrosserie rondsel bij. De volledige constructie van het plat dak werd wel gevezen omdat de bestelling reeds onderweg was...
- balken 180/70 bevestigd tegen ringbalk dmv ingestorte tiges? - balken 180/70 over volledige lengte h.o.h. De spanhouten zijn wel gevezen ipv genageld. De bedoeling is om de volledige dakconstructie te prefabriceren en daarna te plaatsen in 1 dag incl. Die overspanning van 5,5m met een balkje van 185mm hoog gaat flink veren. Had er in het midden geen stalen balk gemoeten? Die overspanning van 5,5m met een balkje van 185mm hoog gaat flink veren. Had er in het midden geen stalen balk gemoeten? Op deze manier wordt de vrije overspanning teruggebracht naar 4m en de balken liggen op 0,4m hoh. Op deze manier wordt de vrije overspanning teruggebracht naar 4m en de balken liggen op 0,4m hoh. Knap werk! Lijkt een goede oplossing maar is er geen bijkomstige \"vastzetting\" van deze balken gebeurd? Een vijs langs de bovenkant of dergelijke?
Hoe kan het dat de bovenkant van de 70x180 balken aan de bovenkant gelijk ligt met de IPE80? Structuur van het plat dak werd bepaald door stabiliteitsir. Hoe werkt dat eigenlijk precies? Maar hoe doe je dat dan met een dak van bijvoorbeeld 4m? extra Platen eronder leggen? Werken met verschillende diktes afschotplaten? Ik zou underlayment platen gebruiken omdat die watervast verlijmd zijn, de dwars balkjes die je tussen de balklaag wilt doen zijn m.i. overbodig. Isolatie op afschot wordt vooral gebruikt bij kleinere daken, waar aan de binnenzijde het beschot en de balklaag in het zicht zit. Als er een plafond onder komt sla je gewoon latten op de dakbalken, dit is goedkoper. De afschotplaten zijn 1,2m. Het afschot over deze 1,2m is meestal 10 of 20mm. De dikte van je isolatie is dus niet overal hetzelfde. Maar als je bv een garagedak van 3 bij 12meter moet doen, leg je het afschot in de breedte en niet in de lengte. Underlayment had ik nooit over nagedacht, mss eens prijsverschil bekijken.

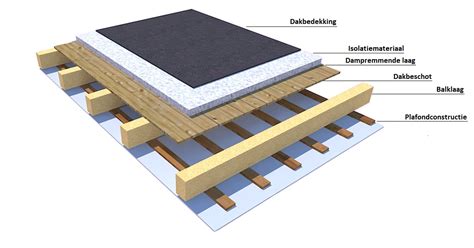

Op dit punt volgt nog algemene uitleg over opbouw: De draagconstructie voor een plat dak Afhankelijk van het beoogde gebruik van het te maken plat dak, worden de bouwmaterialen gekozen. Dient het dak alleen als overkapping, dan is een minder zware draagconstructie voldoende maar wilt u erop kunnen lopen en zitten, of wilt u zelf een groen dak maken, dan is een zwaardere draagconstructie nodig. De opbouw van een plat dak De meest voorkomende opbouw is - van onder naar boven - als volgt: de draagbalken, het houten plaatmateriaal, het isolatiemateriaal, de waterdichte afdekking van het dak. Soms wordt op een bestaand dak waterbestendig isolatiemateriaal geplaatst en daarbovenop een ballast in de vorm van grind of tegels om de isolatie op zijn plaats te houden.
Constructie met houten draagbalken De draagbalken worden om de 45 cm tegen de draagmuur/draagmuren bevestigd, ongeveer 15 cm onder de bovenrand van de muur. Als er een grote ruimte overbrugd moet worden, kan men - bijvoorbeeld halverwege - gebruik maken van een metalen dwarsbalk die tussen de twee andere muren wordt aangebracht. Zorg ervoor dat de balken met een lichte helling worden geplaatst: 1 à 2 cm per meter is voldoende om het regenwater af te voeren. De ondervloer Tegen de onderkant van de balken worden houtplaten of gipsplaten genageld. Een veelgebruikte plaat is de OSB plaat: Oriented Strand Board. Dit is een duurzame vezelplaat die inmiddels het gebruik van bijvoorbeeld multiplex of gewoon vezelboard heeft vervangen. OSB is verkrijgbaar in verschillende klassen, geschikt voor een bepaalde belasting en bepaalde omstandigheden (bijvoorbeeld droge ruimte of niet). Kies de plaat die bij uw omstandigheden past. Nagel ook aan de bovenkant OBS-platen. Vergeet daarbij niet de uitsparingen voor de afvoerpijpen aan de laagste kant van het dak.
Dampremmende folie aanbrengen Op de bovenlaag moet nu dampremmende Miofol folie worden genageld. Deze folie zorgt ervoor dat er geen overmaat aan condensatie in de constructie ontstaat. Ook werkt de folie goed tegen 'luchtlekken'. Het is daarom van groot belang dat de folie goed dekkend met ruime overlapping wordt aangebracht. De isolatie aanbrengen Op de dampremmende folie wordt nu het isolatiemateriaal aangebracht. Als u het dak wilt kunnen belopen, moet u ervoor zorgen dat de isolatieplaten voldoende densiteit - dichtheid, dus stevigheid - hebben. Van de isolatieplaten zijn vaak ook profielen te koop, bijvoorbeeld schuine profielen die van een 90 gradenhoek, een 45 gradenhoek maken. Plaats deze profielen langs de opstaande randen van het dak. Deze zorgen ervoor dat de afdichting soepel geplaatst kan worden. De afvoer Plaats de kunststof afvoerstukken. Er zijn speciale afvoerstukken te koop om te gebruiken op een plat dak. Laat de afvoer aansluiten op een regenpijp aan de buitenzijde van de muur of op een dakgoot.
Soorten afdichting Er zijn diverse materialen voor de afdichting verkrijgbaar. Vaak wordt bitumen gebruikt maar ook wel EPDM: een sterk elastisch rubber dat goed UV-bestendig is. Bitumen is verkrijgbaar in twee verschillende basissoorten: met toevoeging van elastomeren (rubberachtige kunststof) of plastomeren (plastische kunststof). De laatste soort is beter bestand tegen UV-straling. De afdichting plaatsen De bitumen afdichting kan met een speciale lijm koud verlijmd worden of warm gelijmd met behulp van een gasbrander. Bij de warme methode smelt de bitumen vast aan de onderlaag. Wees echter voorzichtig in verband met brandgevaar! EPDM kan eventueel in de fabriek op maat gemaakt worden en in zijn geheel op het dak worden aangebracht. Bij de hoeken en de afvoerstukken is het soms nodig om een extra lapje materiaal te gebruiken om er zeker van te zijn dat een waterdicht geheel gevormd wordt.
Eventuele eindafwerking In principe is het dak nu klaar maar het kan nog worden afgewerkt met terrastegels of bijvoorbeeld een laag siergrind. Enerzijds biedt dit bescherming aan het dak en anderzijds oogt het ook mooier. Bovendien - als u het dak wilt belopen - voelen tegels een stuk aangenamer aan dan de bitumen die in de zomer erg warm kan worden. Een andere mogelijkheid voor de afwerking is het maken van een (gedeeltelijk) groen dak. Groene daken worden steeds populairder. Het ziet er niet alleen mooi uit maar het is ook zeer functioneel. Het vangt grote temperatuurwisselingen op en het water wordt langer vastgehouden bij hevige regenbuien. Bovendien vraagt een groen dak zeer weinig onderhoud omdat het een zelfregulerend ecosysteem is. Neem gerust contact met ons op als u nog vragen heeft.
Vaarbewijs 1, uitleg berekening brughoogtes.
In de praktijk zien we vaak twee scenario's: een omgekeerd dak met isolatie op de bestaande constructie en dakbedekking of een traditionele opbouw met extra lagen onder de dakbedekking. Voor zoldervloeren kunnen platen OSB 18 mm met tand en groef gebruikt worden bovenop isolatie; dit kan kostenplaatje beïnvloeden. Bij zoldervloer-inkoop kan men kiezen voor cellulose inblaas via houten kaders. OSB is verkrijgbaar in verschillende klassen en kan worden gekozen afhankelijk van droogte en belasting.
Samenvattend zijn enkele centrale punten:
- Draagkracht en stabiliteit worden bepaald door sprekende details zoals spanhouten, sint-andrieskruisen en het juiste gebruik van balkdragers.
- Fijnmazige verbindingen (schroeven en spijkers) bepalen de stevigheid, waarbij spijkers vaak de voorkeur hebben wegens zachtere materiaalwerking.
- De afschot en isolatiedikte variëren per snelheid en ligplaats; dikkere delen kunnen overwegend in de dwarsrichting komen te liggen afhankelijk van de ruimte te overbruggen.
- Waterdichtheid wordt gerealiseerd met bitumen of EPDM, afhankelijk van UV-wering en toepassing; op hoeken en verbindingen worden extra stukken materiaal toegepast.
- Vergeet niet de eindafwerking zoals terrastegels of groen dak voor extra bescherming en esthetiek.
- De draagconstructie voor een plat dak vereist een zorgvuldige planning: rekening houden met gebruik (lopen/samenleving), het gewicht en de gewenste hellingshoek voor waterafvoer.
- Prefabricatie van de volledige dakconstructie kan in één dag plaatsvinden, mits alle elementen correct zijn ontworpen en samengevoegd.
- Controleer of extra verstevigingen tegen buiging nodig zijn, bijvoorbeeld bij grote overspanningen zoals 4-5,5 meter, en of stalen balken noodzakelijk zijn voor het midden.
Praktische tips voor uitvoering
Overweeg onderlinge verankering tussen balken en muur, en gebruik vlakke verbindingen om uitknikken te voorkomen. Gebruik voor balkdragers korte, dikke en geringde spijkers, of tirfons-bouten voor extra stevigheid. Houd rekening met een lichte helling van 1-2 cm per meter voor een goede waterafvoer. Als het dak beloopbaar is, kies voor voldoende stevige isolatie en een juiste ondervloer zoals OSB met passende klemmen voor afvoerpunten.
