Het koelsysteem van een verbrandingsmotor is essentieel om de warmte af te voeren die ontstaat door het onvolmaakte verbrandingsproces. Deze warmte wordt afgegeven door de hete gassen aan de wanden van de verbrandingskamer en de cilinder. Vanwege de relatief lage efficiëntie van verbrandingsmotoren vergeleken met elektromotoren, is een krachtig koelsysteem noodzakelijk. Te hoge temperaturen kunnen namelijk leiden tot ernstige motorschade, zoals het vastlopen van de zuigers door het wegvallen van de smeerfilm, of het verbranden van de kleppen.
Er zijn twee hoofdtypen koelsystemen die in auto's worden gebruikt: luchtkoeling en vloeistofkoeling (ook wel waterkoeling genoemd).
Luchtkoeling
Kenmerkend voor luchtgekoelde motoren zijn de metalen lamellen rond de cilinder en de cilinderkop. Deze lamellen vergroten het oppervlak, wat de warmteafvoer naar de omringende lucht bevordert. Hoewel de eerste auto's met verbrandingsmotoren vloeistofgekoeld waren, werden er een tijdlang ook auto's met luchtkoeling geproduceerd. De luchtkoeling heeft echter nooit een dominante positie ingenomen op de automarkt.
De laatste nieuw ontwikkelde personenauto's met luchtgekoelde motoren kwamen rond 1970 op de markt. Porsche zette de ontwikkeling van dit type auto nog enige tijd voort. Momenteel wordt luchtkoeling voornamelijk nog toegepast bij motoren van motorfietsen.
Personenauto's met luchtkoeling waren doorgaans uitgerust met een ventilator om de luchtstroom te forceren. Historische voorbeelden van auto's met luchtgekoelde motoren zijn onder andere de Porsche 911 (tot 1998), de Tatra 700 (tot 1999), de Tatra 77, de VW Kever, de Citroën 2CV ("Eend"), de Trabant (met uitzondering van type 1.1), de Citroën GS en de Honda 1300. De VW-Bus (T1/T2, tot 1982 in T3) was een bekende luchtgekoelde bestelwagen. Ook enkele vrachtwagens, zoals de Magirus-Deutz en Faun (met Deutz-motoren), werden in het verleden met luchtgekoelde dieselmotoren uitgerust. Robur produceerde zowel diesel- als Ottomotoren met luchtkoeling.
Luchtkoeling wordt tegenwoordig nog veelvuldig toegepast bij stationaire en industriële motoren, in propellervliegtuigen, in RC-auto's met verbrandingsmotor, en bij kleine motoren van grasmaaiers of kettingzagen.
Nadelen van luchtkoeling
- Lager warmteoverdrachtscoëfficiënt: De warmteoverdracht tussen lucht en een vaste stof is aanzienlijk lager (ongeveer 50 tot 100 keer) dan tussen water en een vaste stof. Dit vereist een zeer uitgebreide verribbing van het cilinderoppervlak en vaak een krachtige ventilator.
- Beperkte koelluchtverdeling: Het is niet altijd mogelijk om de koellucht optimaal te verdelen, wat de motorprestaties kan beperken.
- Geluidsemissie: Luchtgekoelde motoren produceren vaak meer geluid door het ontbreken van een geluidsisolerende watermantel.
- Constructieve beperkingen: Onderdelen zoals kanalen, kleppen, bougies en injectoren kunnen niet altijd optimaal worden geplaatst voor de beste verbranding en emissiebeheersing. Dit bemoeilijkt het voldoen aan moderne emissienormen.
- Thermisch belaste zones: In meer-kleppen motoren is het met vloeistofkoeling makkelijker om thermisch zwaar belaste zones, zoals het gebied tussen de uitlaatklepzittingen en de bougies, te beheersen. Dit maakt een hogere compressieverhouding mogelijk, wat gunstig is voor emissie- en brandstofverbruikswaarden.
- Extra koelcomponenten: Soms is een extra oliekühler met thermostaat nodig.
Veel motorfietsmotoren gebruiken de rijwindkoeling en hebben geen ventilator nodig. Bij andere toepassingen, zoals stationaire motoren of voertuigen met lage snelheden, versnelt een koelventilator de warmte-uitwisseling. Deze ventilator zit vaak direct op de krukas gemonteerd. Als de ventilator via een V-snaar wordt aangedreven, kan deze breken, wat direct leidt tot het uitvallen van de koeling.
Vloeistofkoeling (Waterkoeling)
Tegenwoordig worden de meeste moderne viertaktmotoren, op enkele uitzonderingen na, vloeistofgekoeld. Als koelmiddel dient meestal een mengsel van water met een vorst- en corrosiebeschermingsmiddel. Water transporteert warmte gelijkmatig en kan grote hoeveelheden warmte afvoeren.
Het koelsysteem werkt onder een lichte overdruk, waardoor koelmiddeltemperaturen tot ongeveer 115 °C mogelijk zijn en caviteitatie aan de cilinderwanden wordt voorkomen. Vloeistofkoeling minimaliseert de temperatuurverschillen tussen verschillende motordelen, wat vervorming tegengaat.

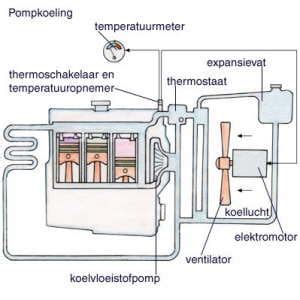

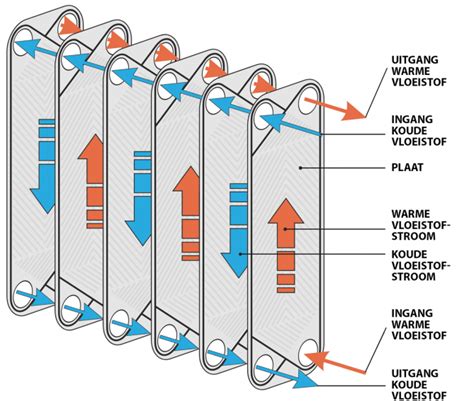

De kern van het systeem is de radiator (of koeler), een warmtewisselaar die meestal aan de voorkant van het voertuig is gemonteerd. Hier wordt het doorheen stromende koelmiddel door een luchtstroom afgekoeld. Vanuit de radiator wordt het koelmiddel door een koelmiddelpomp via slangen door de motor (cilinderkop en motorblok) gepompt.
Thermisch zwaar belaste componenten, zoals turbocompressoren, generatoren of uitlaatgasrecirculatiekoelers, kunnen in het koelmiddelcircuit worden geïntegreerd. Moderne motoren maken vaak gebruik van elektrische koelmiddelpompen (ongeveer 200 W) met regelbare capaciteit, wat bijdraagt aan brandstofbesparing.
Onderdelen van het Vloeistofkoelsysteem
Het koelsysteem van een auto bestaat uit verschillende cruciale componenten die samenwerken om de motor op de optimale bedrijfstemperatuur te houden:
Radiator (Koeler)
De radiator is een warmtewisselaar die de warmte van het koelmiddel aan de buitenlucht afgeeft. Bij auto's met een voorin geplaatste motor bevindt de radiator zich meestal vóór de motor, tussen de koplampen. Bij auto's met een achterin geplaatste motor is deze vaak achterin te vinden, of soms toch voorin.
De radiator is vaak voorzien van een koelmasker (grille) dat niet alleen de radiator beschermt, maar ook een belangrijke rol speelt in het autodesign en de merkidentificatie. De ontwikkeling van de radiator begon met de uitvinding van Wilhelm Maybach in 1900. Vroege ontwerpen waren onder meer de luchtslangradiator en de honingraadradiator. Later evolueerde dit naar de lamellenradiator. Tegenwoordig worden radiatoren veelal vervaardigd uit aluminium en kunststof om gewicht te besparen.
Ventilator
Voor of achter de radiator bevindt zich een ventilator. Deze wordt ingeschakeld wanneer de natuurlijke luchtstroom tijdens het rijden onvoldoende is, bijvoorbeeld bij stilstand of lage snelheden. Sommige ventilatoren worden aangedreven via een visco-koppeling die de snelheid regelt op basis van de temperatuur. Sinds de jaren '80 worden ventilatoren steeds vaker elektrisch aangedreven en aangestuurd door een thermoschakelaar in het koelcircuit. Deze ventilatoren schakelen alleen in wanneer nodig.
Koelmiddelpomp
De koelmiddelpomp, meestal aangedreven via de distributieriem of een V-snaar, zorgt voor de circulatie van de koelvloeistof door het systeem. Zodra de motor draait, begint de pomp te werken. Moderne auto's maken soms gebruik van elektrische koelmiddelpompen die onafhankelijk van de motortoerental kunnen worden geregeld, wat bijdraagt aan brandstofefficiëntie.
Thermostaat
De thermostaat regelt de temperatuur van het koelsysteem. Wanneer de motor koud is, is de thermostaat gesloten, waardoor de koelvloeistof in een kleine kringloop (kortsluiting) blijft circuleren en de motor sneller op bedrijfstemperatuur komt. Zodra de optimale temperatuur is bereikt (meestal tussen 75 °C en 88 °C), opent de thermostaat en wordt de koelvloeistof naar de radiator geleid voor afkoeling. De thermostaat bevat een dehnstofelement (een speciaal soort was) dat uitzet bij warmte en zo het ventiel bedient.
Er zijn verschillende plaatsingen van de thermostaat mogelijk: aan de motoruitgang (meest voorkomend) of aan de motoringang. Moderne motoren kunnen ook beschikken over elektronisch geregelde thermostaten met een ingebouwd verwarmingselement, wat de regeltijden verkort en de efficiëntie verbetert.
Expansievat (Overdrukvat)
Doordat koelvloeistof uitzet bij verwarming, stijgt de druk in het systeem. Het expansievat vangt de overtollige koelvloeistof op en geeft deze weer af wanneer de druk daalt. Dit voorkomt schade aan het systeem. De dop van het expansievat fungeert als overdrukventiel en bepaalt de maximale systeemdruk.
Kühlerschläuche (Koelslangen)
De koelslangen verbinden de verschillende componenten van het koelsysteem met elkaar. Deze zijn vervaardigd van flexibel, hittebestendig rubber, en soms versterkt met materialen zoals Kevlar voor extra duurzaamheid.
Verwarmingselement (Verwarming)
Het warme koelmiddel wordt ook gebruikt om de cabine van het voertuig te verwarmen via een kleine warmtewisselaar (verwarmingselement) met een ventilator in het interieur.
Mogelijke problemen en oplossingen
Een defect koelsysteem kan leiden tot ernstige motorschade. Enkele veelvoorkomende problemen zijn:
- Oververhitting: Treedt op wanneer het koelsysteem de warmte niet kan afvoeren. Dit kan leiden tot vervormde motoronderdelen, kapotte koppakkingen of zelfs een totale motorsloop.
- Lekkages: Kunnen veroorzaakt worden door gescheurde slangen, een gecorrodeerde radiator of defecte afdichtingen.
- Bevriezing: In koude klimaten kan het koelmiddel bevriezen, wat leidt tot uitzetting en mogelijke schade aan het motorblok. Het gebruik van de juiste vorstbescherming is cruciaal.
- Verstopping: Vuil of oude koelvloeistof kan de radiator of slangen verstoppen.
Regelmatige controle van het koelmiddelpeil en de staat van het systeem is essentieel. Bij oververhitting kan een waarschuwingslampje op het dashboard gaan branden. Een druktest van het koelsysteem kan helpen om lekken op te sporen.
Canva.com animatie tip
Andere Koelsystemen
Naast het hoofdkoelsysteem voor de motor, kunnen voertuigen ook aparte koelsystemen hebben voor componenten zoals:
- Interkoeler: Koelt de samengeperste lucht van de turbo voordat deze de cilinders ingaat.
- Oliekoeler: Houdt de temperatuur van de motorolie op peil.
- Transmissieoliekoeler: Koelt de olie van de versnellingsbak.
- Stuurbekrachtigingsvloeistofkoeler: Koelt de hydraulische vloeistof van de stuurbekrachtiging.
- Brandstofkoeler: Koelt de brandstof.
- Uitlaatgasrecirculatie (EGR) koeler: Koelt de uitlaatgassen die worden teruggeleid naar de verbrandingskamer.
Bij hybride en elektrische voertuigen zijn er speciale koelsystemen voor de elektromotoren, generatoren en de bijbehorende elektronica, aangezien deze geen verbrandingswarmte produceren.
