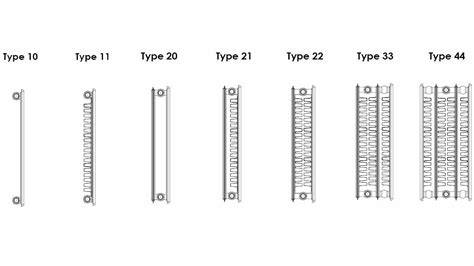

De radiatoren worden aangeduid met nummers zoals type 10, 11, 20, 21 of 33. Deze nummers geven informatie over de constructie, het aantal verwarmingsplaten en convectorlamellen. De getallen van een radiator bestaan altijd uit twee cijfers: het eerste cijfer geeft het aantal verwarmingsplaten aan, terwijl het tweede cijfer het aantal convectorlamellen vertegenwoordigt, dat zijn de ribben die helpen om de warmte beter af te geven. Hierdoor krijg je direct een idee van hoe compact of krachtig een radiator is.
Wat betekenen de radiator-types?
De meest voorkomende typen radiatoren zijn:
- Type 10 radiator: dit type heeft één verwarmingsplaat en geen convectorlamellen. Een groot voordeel is de slanke vorm en het gemak van schoonmaken. Het nadeel is dat de warmteafgifte relatief laag is, waardoor het ideaal is voor kleine ruimtes of plaatsen met beperkte ruimte.
- NB: tegenwoordig wordt dit type radiator veelal niet meer geleverd door de diverse fabrikanten i.v.m het relatief lage vermogen.
- Type 11 radiator: met één verwarmingsplaat en één convectorlamel, biedt deze radiator meer warmte dan type 10, terwijl hij nog steeds dun blijft. Het nadeel is dat hij minder krachtig is dan de dubbele of driedubbele varianten.
- Type 20 radiator: dit model heeft twee platen maar geen convectorlamellen. Hierdoor heeft hij een strakke uitstraling en geeft hij meer warmte af dan type 11. Het enige nadeel is dat hij iets dikker is dan type 10 of 11. Dit type wordt vaak gekozen voor een moderne uitstraling, zonder de stofaantrekkende ribben.
- NB: ook dit type wordt tegenwoordig vrijwel niet meer geleverd door de diverse fabrikanten i.v.m het relatief lage vermogen t.o.v de type 21 radiator, die meestal dezelfde afmetingen (diepte) heeft.
- Type 21 radiator: deze radiator bestaat uit twee platen en één convectorlamel. Het biedt een goede balans tussen vermogen en formaat, maar neemt iets meer ruimte in beslag. Type 21 is een populaire keuze voor woonkamers of grotere slaapkamers.
- Type 33 radiator: dit is de krachtigste onder de reguliere paneelradiatoren, met drie platen en drie convectorlamellen. Het biedt een zeer hoge warmteafgifte en is perfect voor grote woonkamers of hoge ruimtes. Het nadeel is dat deze radiator vrij dik is en minder strak oogt. Dit type is aan te raden wanneer je veel warmte nodig hebt en geen hele lange of hoge radiator wilt.
Type 33 radiatoren kunnen ook worden gebruikt als je op lage(-re) temperatuur wilt verwarmen maar niet wilt investeren in speciale lage temperatuur (LTV) radiatoren. Een type 44 radiator wordt eigenlijk alleen maar geleverd bij zogeheten plint-radiator. Dit zijn extra lage radiatoren, veelal max. 20 cm hoog, voor gebruik bij grote raampartijen of lage vensterbanken. Om te compenseren voor deze relatief lage hoogte kan dan gekozen worden voor een extra diep radiator om zo toch nog voldoende vermogen te krijgen.
Hoe weet ik welk type radiator ik heb?
Wil je graag weten “welk type radiator heb ik?”. Kijk dan aan de zijkant of bovenkant van je radiator: tel de platen - kijk vanaf boven hoeveel verwarmingsplaten zichtbaar zijn. Observeer de convectorlamellen - dit zijn de dunne metalen ribben tussen de platen. Controleer het typeplaatje - sommige fabrikanten plakken een sticker met het type op de radiator.
Type aanduiding niet-paneelradiatoren: Bij elektrische radiatoren, convector radiatoren en ledenradiatoren werkt het iets anders. Elektrische radiatoren maken meestal geen gebruik van type-aanduidingen. De convector radiatoren van Jaga werken met de volgende type-aanduidingen: 6, 10, 11, 15, 16, 20 en 21. Hierbij zijn de oneven aantallen zogenaamde TWIN uitvoeringen, dat wil zeggen, 2 convectoren op elkaar gestapeld voor meer vermogen. Type aanduiding Jaga convector radiatoren.
De convector radiatoren van Betherma werken ook met een eigen aanduiding. Deze hanteren de typen 5, 5-TWIN, 10, 10-TWIN, 15, 15-TWIN, 20, 20-TWIN, 25 en 25-TWIN. Type aanduiding Betherma convector radiatoren. Voor de type-aanduiding van ledenradiatoren werkt het nog weer anders. Wil je meer weten? Lees dan ons blog over ledenradiatoren.
Samengevat, het verschil tussen de types 10, 11, 20, 21 en 33 radiatoren zit in de samenstelling van platen en lamellen. Hoe meer platen en lamellen, hoe hoger de warmteafgifte, maar ook hoe dikker de radiator wordt. Door goed te kijken naar de opbouw van jouw radiator, kun je eenvoudig bepalen welk type radiator jij nu hebt. Op die manier ben je zeker dat je bij vervanging of uitbreiding het juiste model kiest.
Hoe werken radiatoren en convectoren?
Wanneer u op zoek bent naar een efficiënte manier om uw woning te verwarmen, kunt u kiezen voor radiatoren of convectoren. Maar hoe werken deze toestellen? En wat is het verschil tussen een klassieke radiator en een convector? Een radiator en convector verschillen vooral in de manier waarop ze warmte afgeven. Een ruimte kan op twee wijzen verwarmd worden, door stralingswarmte of door convectiewarmte.
Stralingswarmte: Een radiator maakt hoofdzakelijk gebruik van stralingswarmte. Daarbij worden horizontale warmtegolven geproduceerd. Warm water wordt door de buizen van de radiator gestuurd, waardoor de omgeving verwarmd wordt. Convectiewarmte: Om convectiewarmte te produceren, zuigt een convector onderaan koude lucht aan. Deze lucht wordt vervolgens opgewarmd door het inwendige verwarmingselement. Daarna treedt er een circulatie van warme lucht in werking. De warme lucht stijgt op, koelt weer af en wordt opnieuw aangezogen door de convector.
Radiatoren vormen samen met onder andere leidingen en een cv-ketel een gesloten circuit, waar warme vloeistof doorheen stroomt. De leidingen lopen door het hele huis, de radiatoren bevinden zich in verblijfsruimten. Radiatoren geven de warmte uit die vloeistof, af aan langsstromende lucht volgens het tegenstroomprincipe. Hierbij stroomt het warme water er aan de bovenkant in en zakt het af naarmate het afkoelt. Het afgekoelde water dat aan de onderzijde van de radiator doorstroomt, gaat rechtstreeks door naar de cv-ketel waar het opnieuw wordt opgewarmd. Aan de buitenkant komt koele lucht tegen de radiator aan, die omhoog beweegt zodra deze opwarmt (want warme lucht is lichter dan koude lucht).
Tip van Abel: wil je een ombouw rond je radiatoren plaatsen? Zorg dat de lucht rond de radiator kan blijven circuleren. Moderne centrale verwarmingssystemen zijn voorzien van parallel geplaatste radiatoren: iedere radiator is aangesloten op ‘koude’ en ‘warme’ leidingen die rechtstreeks van en naar de cv-ketel gaan. De radiatoren van oudere systemen zijn met elkaar verbonden door één leidingstelsel. De doorstroming per radiator regelen gaat niet. Wel kan de luchtcirculatie rond de radiator worden geregeld, door een klep dicht te draaien. De lucht rond de radiator stopt met circuleren, waardoor deze weinig warmte afgeeft (maar wel warm blijft).
De warmteafgifte van een radiator werkt het beste met een zo groot mogelijk oppervlak. De radiator verwarmt de ruimte door convectie en niet zozeer door radiatie (straling). Met een thermostaat stel je de maximale temperatuur in. Vrijwel elk huis heeft ze staan: radiatoren. Een radiator staat ook wel bekend als een warmtewisselaar. Radiatoren zorgen ervoor dat de ruimtes in de woning verwarmd worden. Hoewel een radiator als vanzelfsprekend wordt gezien, weten veel mensen niet precies hoe het werkt. Daarom hebben we de belangrijkste punten van een radiator voor je op een rij gezet.
Een radiator is een warmtewisselaar. Het wordt gebruikt om de warmte van vloeistoffen af te geven aan ruimtes in de woning. Radiatoren zijn onderdeel van de centrale verwarming (cv) en worden daarom ook wel cv-radiatoren genoemd. Omdat een radiator is ontworpen om zoveel mogelijk warmte af te geven in de ruimte waarin deze is geplaatst, zijn ze gemaakt van materialen zoals staal. Staal zorgt er namelijk voor dat warmte goed wordt geleid. Vaak bestaat een radiator uit een relatief groot oppervlak, om de warmte zo effectief mogelijk over te brengen. Een radiator maakt gebruik van warm water. De cv-ketel warmt het water op en stuurt dit naar de radiatoren in de woning. Dit water verwarmt vervolgens de buizen van de verwarmingselementen. Als de buizen verwarmd zijn door het water, geven ze warmte af aan de ruimte waarin de radiator is geplaatst. Dit gebeurt door convectie- en stralingswarmte. Convectiewarmte is een indirecte vorm van verwarming. Hierbij wordt koude lucht gezogen, wat vervolgens verwarmd wordt. Hierbij stijgt de warme lucht naar het plafond, waarna het afkoelt en opnieuw zakt. Dit zorgt ervoor dat het proces constant herhaald wordt. Het voordeel is dat de omgeving gelijkmatiger verwarmd wordt, in vergelijking met stralingswarmte. Stralingswarmte bestaat uit horizontale warmtegolven. Deze warmtegolven verwarmen de omgeving, wat het een directe vorm van verwarming maakt. Stralingswarmte is een gezondere vorm van verwarmen dan convectiewarmte.
Dit artikel behandelt verschillende soorten radiatoren en helpt te bepalen welk type het beste bij jouw situatie past. De paneelradiator is de meest voorkomende radiator en bevat een gesloten plaat met verticale kanalen met ribbels die zorgen voor een groter contactoppervlak. De ledenradiator staat ook wel bekend als de kolomradiator en heeft een grotere oppervlakte voor meer warmte. De elektrische radiator wordt vaak gebruikt als bijverwarming in ruimtes zonder of met weinig centrale verwarming.
De prijzen van radiatoren verschillen per type en variëren van €100,- tot €600,- per stuk. Dit is vaak inclusief het laten leeglopen, ontkoppelen en het afvoeren van de oude radiator in de woning. Het doel van een radiator is natuurlijk om de ruimte goed en effectief te verwarmen. Om erachter te komen welke warmteafgifte je radiator nodig heeft, is het handig om het benodigde vermogen per ruimte te berekenen. Het vermogen wordt aangegeven in Watt. Hoe groter de ruimte, hoe meer vermogen de radiator nodig heeft. Daarnaast moet er ook rekening gehouden worden met de gewenste en aanbevolen temperatuur. Dit doe je door de ruimte op te meten en de volgende formule aan te houden: lengte x breedte x hoogte. De aanbevolen temperatuur verschilt per ruimte in huis. Dit doe je door de inhoud met het vermogen per m³ te berekenen. In het geval van de badkamer, is dit (18 x 93 =) 1675 Watt.
Het onderhoud van radiatoren is vaak snel, makkelijk en goedkoop. Over het algemeen kan je de radiator gemakkelijk reinigen met een stofdoek en een vochtige doek tijdens de dagelijkse schoonmaakactiviteiten. Wel wordt het aangeraden om je radiatoren 1 à 2 keer per jaar grondiger te reinigen. Dit doe je door het bovenste rooster van de radiator los te maken en de zijbekleding te verwijderen. Vervolgens is het mogelijk om met een stofzuiger langs de moeilijk bereikbare plekjes te gaan. De rest van de radiator kan schoongemaakt worden met een vochtige doek. Gebruik hierbij geen bijtende schuurmiddelen. Deze kunnen er namelijk voor zorgen dat de lak beschadigd raakt.
Een SpeedComfort radiatorventilator kan in sommige situaties een snelle extra warmteboost geven. De SpeedComfort radiatorventilator is meteen een doorslaand succes. De actie draait om drie ventilatoren onder de radiator die zorgen voor betere luchtcirculatie. Een magnetisch metertje meet of je radiator warmer wordt dan 33 graden. Zo ja, dan gaan de ventilatoren draaien. Een SpeedComfort blok verplaatst per uur zo’n 30 m3 lucht. Het systeem werkt met één voeding en kan meerdere blokken aan elkaar koppelen. De installatie is plug & play en werkt direct. Het geluidsniveau verschilt per ruimte en radiator, maar in sommige ruimtes is het bijna onmerkbaar stil. De prijs per blok ligt tussen de 50 en 65 euro, maar veel mensen zien een terugverdienperiode binnen twee seizoenen. De garantie voor de wet is twee jaar, maar de levensduur kan tot ongeveer 80.000 draaiuren gaan.
natuurkunde uitleg CV INSTALLATIE
Tot slot is het belangrijk te onthouden dat een hogere warmteafgifte doorgaans samenhangt met meer platen en lamellen en met een groter formaat. Door de opbouw van jouw radiator te controleren kun je bepalen welk type radiator jij nu hebt en het juiste model kiezen bij vervanging of uitbreiding. Wil je meer weten over de verschillende typen radiator of welk type het beste past in jouw situatie?
