Plieger Cavallino warmte: aansluitmogelijkheden en handleiding voor paneel- en designradiatoren

Paneelradiatoren kun je zowel staand als aan de wand bevestigen. De beugels die je nodig hebt voor de wandmontage zijn bij de radiatoren bijgevoegd. De consoles waarmee je de radiatoren staand monteert of op een andere wijze dan standaard aan de wand monteert, zijn los verkrijgbaar. Plaats de radiatoren minimaal 5 cm van de wand en houd zowel boven als onder de radiator 10 cm vrij. Hierdoor is er voldoende ruimte voor de luchtcirculatie, zodat de gehele ruimte goed warm kan worden. Indien je een radiatorombouw hebt, zorg dan voor voldoende luchtgaten onder en boven de radiator. Indien de radiator tegen een slecht geïsoleerde buitenmuur geplaatst wordt, is het raadzaam om achter de radiator isolatiefolie aan te brengen.

Aansluiten en installatieprincipes

De radiator wordt op de aanvoer aan de bovenzijde van de radiator via een radiatorkraan aangesloten. De retour kan aan dezelfde kant aan de onderzijde of diagonaal worden aangesloten met een radiatorkoppeling. Als de radiator een grotere breedtemaat heeft dan 1,50 meter, is het verstandig om de radiator diagonaal (d.w.z. bijv. linksboven aanvoer en rechtsonder retour) om een betere doorstroming in de radiator te verkrijgen. Om het mogelijk te maken de radiator te demonteren zonder de installatie af te tappen, is het mogelijk afsluitbare koppelingen aan de retouraansluiting te gebruiken. Een ontluchtingsstop ½" wordt aan de bovenzijde van de radiator geplaatst om ontluchting mogelijk te maken. Een aftapper ½" kan aan de onderzijde gemonteerd worden om het aftappen per radiator mogelijk te maken. Als er aansluitgaten ongebruikt blijven kan hier een blinde radiatorstop ½" in gedraaid worden. Alle aansluitmaterialen zijn separaat verkrijgbaar. Aan de retouraansluiting kan in plaats van een radiatorkoppeling ook een voetventiel worden geplaatst. Hierdoor is het mogelijk de radiator weg te nemen zonder de installatie af te tappen.

Specifieke modellen en kenmerken

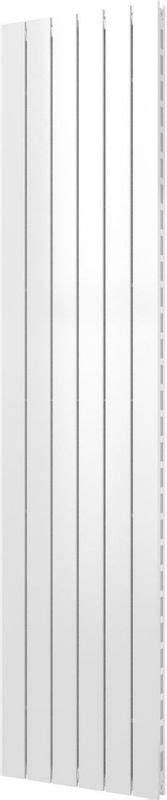

Plieger Cavallino Retto DubbelDesign- en paneelradiatoren: Plieger Cavallino Retto Dubbel is een designradiator met een hoogte van 1800 mm en een lengte van 602 mm. Met een vermogen van 1162 W is deze radiator geschikt voor het verwarmen van een ruimte. De radiator heeft een verticale oriëntatie en is voorzien van een montagekit, waardoor installatie eenvoudig is. De radiator heeft geen ingebouwde spiegel en is CE-gecertificeerd. De aansluiting bevindt zich in het midden aan de onderkant. Deze designradiator biedt een combinatie van functionaliteit en esthetiek. Door het gebruik van hoogwaardige materialen is de Cavallino Retto Dubbel duurzaam en betrouwbaar. Het is een kwalitatief product dat warmte efficiënt kan verspreiden in de ruimte. Daarnaast kan de montagekit het proces vereenvoudigen en de ruimte esthetisch verfraaien.

Verwarmingcapaciteit in watts 1162 W. Algemeen: merk Plieger, model Cavallino Retto Dubbel, productheater EAN-codes, taal Nederlands. Het model is ontworpen als verticale ontwerpradiator, met een middenonder aansluiting en CE-certificering. De hoogte bedraagt 1800 mm en lengte 602 mm. Kleuren: Black/Graphite.

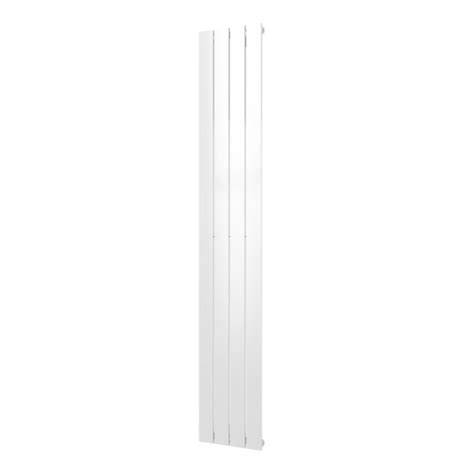

Er is ook een Plieger Cavallino Retto Enkel-model met vergelijkbare eigenschappen maar dan met een afmetingen van 450 mm breed en 1800 mm hoog, een verwarmingsvermogen van 910 W en zonder instelbare thermostaat. Ook dit model heeft een middenonder aansluiting en CE-certificering. Het model is geschikt voor gebruik in badkamers en wordt geleverd met montagegereedschap.

Aansluit- en installatie-opties per situatie

• Retoutlaatsmogelijkheden: retour kan aan dezelfde kant onder aan de radiator of diagonaal worden aangesloten; bij bredere radiatoren kan diagonale aansluiting de doorstroming verbeteren.
• Afsluitbare koppelingen achteraf: mogelijk om de radiator te demonteren zonder de gehele installatie af te tappen.
• Ontluchting: ontluchtingsstop ½" aan de bovenzijde; aftapper ½" aan de onderzijde voor per-radiator aftappen.
• Blinde stop: indien aansluitgaten ongebruikt blijven kan een ½" blinde radiatorstop worden ingebracht.
• Retoursysteem met voetventiel: mogelijk om de radiator te verwijderen zonder water te laten stromen door middel van een voetventiel op de retouraansluiting.

Installatieoverwegingen en tips voor optimale werking

1. Ruimte rondom de radiator vrijhouden; minimaal 5 cm van de muur en 10 cm ruimte erboven en eronder voor luchtcirculatie.
2. Beschermingsfolie achter de radiator bij slecht geïsoleerde buitenmuren ter verbetering van de warmte-efficiëntie.
3. Bij radiatorombouw zorgen voor voldoende luchtgaten onder en boven de radiator.
4. Diagonaal plaatsen van radiatoren groter dan 1,50 meter bevordert doorstroming en warmteverdeling in de ruimte.

Veelgestelde vragen en praktische aanwijzingen

Vraag: Is Plieger Cavallino Retto Dubbel een designradiator?

Antwoord: Ja, het is een designradiator die een moderne uitstraling geeft aan elke ruimte. De radiator heeft CE-certificering en een centrale onderaansluiting.

Vraag: Is er een ingebouwde spiegel in Cavallino Retto Dubbel?

Antwoord: Nee, er is geen ingebouwde spiegel; het ontwerp blijft strak en eigentijds.

Vraag: Wat is het verwarmingsvermogen?

Antwoord: Cavallino Retto Dubbel heeft 1162 W; Cavallino Retto Enkel heeft 910 W.

Vraag: Kan de Cavallino Retto Enkel aan de muur bevestigd worden?

Antwoord: Ja, het model kan aan de muur bevestigd worden; het is geschikt voor badkamergebruik en wordt geleverd met montagegereedschap.

Kernpunten van materialen en installatie

Alle aansluitmaterialen zijn apart verkrijgbaar. De radiatoraansluitingen kunnen variëren: middenonder, diagonaal of combinatie afhankelijk van model en ruimte-indeling. CE-keurmerk bevestigt Europese veiligheidsnormen. Voor professionele hulp bij ingewikkelde installaties, raadpleeg een gekwalificeerde technicus.

Overzicht van kenmerken per model

Nota's en tips voor onderhoud

• Ontlucht regelmatig om luchtbellen te verwijderen en efficiëntie te behouden.
• Controleer thermostaatinstellingen en zorg voor vrije ruimte rondom de radiator.
• Bij lekkage: afsluiters dicht en technicus contacteren.
• Schoonmaken met een zachte doek; vermijd schuurmiddelen die afwerking kunnen beschadigen.
