Radiator rozet maat bepalen en bevestigen: uitgebreide handleiding

Als je wel eens installatiematerialen, zoals leidingen, koppelingen of bijvoorbeeld een kraan, hebt gekocht, heb je vast opgemerkt hoeveel keuze je hebt in afmetingen en aansluitmogelijkheden. Water- en gasleidingen zijn in veel verschillende diameters verkrijgbaar. Welke heb je nodig? En welke koppelingen passen daar dan bij? Om je op weg te helpen en het uitzoeken van je technische materialen wat gemakkelijker te maken, leggen we op deze pagina uit welke leiding(diameter) je nodig hebt, wanneer je welke koppelingen gebruikt en hoe je de juiste schroefdraadfitting kiest. Ook vertellen we je hoe je kunt opmeten welke schroefdraaddiameter een koppeling heeft, zodat je goed voorbereid aan de slag kunt met jouw leidingproject.

Voor drinkwater gebruik je koperen leidingen of meerlagenbuis. In de hoofdregel is voor standaard gebruik een 22 mm koperen leiding of 20 mm meerlagenbuis voldoende voor de hoofdleiding, en 15 mm koper en 16 mm meerlagenbuis voor de eindpunten, zoals een wastafelkraan of buitenkraan. Voor CV-leidingen maak je gebruik van dunwandige stalen buis of meerlagenbuis. Het bepalen van de juiste leidingdiameter voor CV-leidingen is net wat lastiger en hangt af van factoren zoals de aanvoertemperatuur van het water en het totale vermogen (in Watt) aan warmte wat door de leidingen gaat. In onderstaande tabellen geven we aan welke leidingdiameter je nodig hebt in verschillende situaties. Voor aanvoerleidingen naar vloerverwarmingverdelers maak je ook gebruik van dunwandige stalen buis of meerlagenbuis. In de onderstaande tabellen kun je zien welke leidingdiameter je nodig hebt. Als je in huis zowel radiatoren als vloerverwarming hebt, kun je met behulp van bovenstaande en onderstaande tabellen dus voor iedere aansluiting de juiste leidingdiameter kiezen.

1. Voor gasleidingen maak je gebruik van roodkoperen buis of meerlagenbuis voor gas.
2. Draadfittingen zijn koppelingen die met behulp van een schroefdraad aan elkaar verbonden worden en zo voor een lekvrije aansluiting zorgen.
3. Voor het maken van draadverbindingen in leidingsystemen wordt er vaak gebruik gemaakt van British Standard Pipe (BSP) schroefdraad.
4. Inchmaten worden uitgesproken als: "een kwart Inch" en "een half Inch".
5. Bij koppelingen met BSP draad gaat het erom dat je gebruik maakt van een mannelijke en vrouwelijke koppeling met dezelfde diameter schroefdraad.
6. Koppelingen met BSP draad dichten standaard niet af op hun schroefdraad.

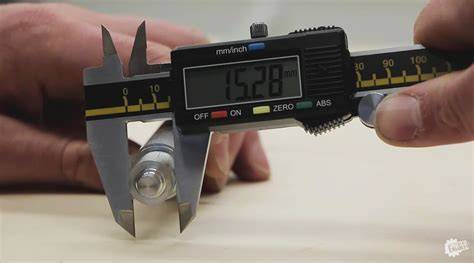

Als eerste meet je de diameter van het schroefdraad op, zie afbeelding. Gebruik hiervoor bij voorkeur een schuifmaat, zeker bij vrouwelijke koppelingen. De gemeten maat is niet 1 op 1 gelijk aan de schroefdraaddiameter die je nodig hebt. Met behulp van onderstaande tabel kun je de gemeten diameter vertalen naar de bijbehorende schroefdraaddiameter. Buitendia. Binnendia.

Mocht je na het lezen van deze tekst nog vragen of behoefte aan aanvullende informatie hebben, aarzel dan niet om vrijblijvend contact op te nemen met onze klantenservice. De informatie op deze pagina is met zorg samengesteld, maar dient uitsluitend als algemene richtlijn. Sommige aangeraden afmetingen zijn gebaseerd op standaardsituaties in woningen. Voor de juiste toepassing in jouw situatie adviseren wij om altijd de productspecificaties en installatievoorschriften te volgen. Aan de inhoud kunnen geen rechten worden ontleend.

Het is natuurlijk van belang dat jouw radiator wel fysiek past in de ruimte waar hij moet komen. Hou rekening met de juiste afmetingen van een nieuwe radiator. Zo moet je er op letten dat je meestal enkele centimeters speling moet hanteren voor het aansluiten van de radiator op de aanvoer- en retourleidingen van de CV en onthoudt goed dat hoe groter de afmetingen van de radiator, hoe meer vermogen deze over het algemeen heeft.

Rekening houden met de huidige aansluitingen

Vaak heb je bij het plaatsen van een nieuwe radiator te maken met al bestaande leidingen. Het is daarom van belang dat je bij het uitzoeken van je nieuw radiator hier zoveel mogelijk rekening mee houdt. Op die manier verminder je de benodigde installatiewerkzaamheden en kosten significant.

Soorten radiatoren en aansluitingen

• Convector radiatoren
• Compact radiatoren
• Ventiel radiatoren

De meest voorkomende situatie is dat de aanvoer en retour leidingen parallel aan elkaar uit d voor of uit de wand komen. Zitten de huidige leiding in het midden of links- of rechts-ONDER jouw radiator dan heb je waarschijnlijk een ventiel radiator. Voorbeeld van een ventiel radiator: Henrad Everest Plan.

Zitten de huidige leidingen links en rechts (of parallel aan 1 zijde) naast jouw radiator of komen ze horizontaal langs de wand in jouw radiator dan heb je waarschijnlijk een compact radiator of een convector radiator. Voorbeeld van een compact radiator: Henrad Compact Plan.

Wil je jouw huidige radiator vervangen, dan is het handig om opnieuw voor hetzelfde type radiator te kiezen. Dit is verreweg de makkelijkste manier van aansluiten. Je kunt dan waarschijnlijk grotendeels de bestaande leidingen gebruiken en dat scheelt weer fors in installatiewerkzaamheden en kosten!

Bekijk goed de maattekeningen bij de radiator die jij kiest. Bij de meeste van onze radiatoren hebben wij een maat-tekening beschikbaar. Hierop kun je exact aflezen waar de aansluiting van jouw (nieuwe) radiatoren moeten komen. Vergelijk dit dus goed met jouw huidige leidingen indien je deze wilt hergebruiken.

Kies voor een installatiepakket!

Weet je welk type radiator je wilt en hoe je deze wilt aansluiten dan kun je met behulp van onze installatie voordeelpaketten heel eenvoudig alle benodigde aansluitmaterialen bijbestellen. Je hebt daarbij keuze uit:

• Een pakket voor ventielradiatoren
• Een pakket voor standaard thermostatische aansluitingen (geschikt voor alle radiatoren) - ook speciaal voor zwarte of RV radiatoren
• Een pakket voor universele thermostatische zij-onderaansluiting (geschikt voor compact radiatoren met parallel leidingen naast de radiator)
• Een pakket voor universele thermostatische onderaansluitingen (speciaal voor verticale en handdoek radiatoren) - ook speciaal voor zwarte of RVS radiatoren
• Een 2-tal pakketten speciaal voor de aansluiting van convector radiatoren, een voor 35 mm hartafstand en een voor 50 mm hartafstand

Voorbeeld installatiepakket: het Jaga standaard convector installatiepakket. Kortom, voor alle mogelijke situaties hebben wij een geschikt pakket. Zo voorkom je dat je tegen problemen en vertraging oploopt bij de installatie van jouw nieuwe radiator.

Ben je toch stevig aan het verbouwen en ga je ook de leidingen omleggen of helemaal opnieuw aanleggen dan wordt het allemaal een stuk eenvoudiger en hoef je minder te letten op de juiste afmetingen van een nieuwe radiator. Door de speciale constructie is de kunststof rozet druk-schokbestendig en krachtig. Een witte afdekbuis voor de afwerking van de opstaande buizen van de radiatoren. Eenvoudig erom heen klikken en het uitzicht is plots veel modieuzer en afgewerkt. Een chromen afdekbuis voor de afwerking van de opstaande buizen van de radiatoren. Eenvoudig erom heen klikken en het uitzicht is plots veel modieuzer en afgewerkt. Een donker grijs afdekbuis voor de afwerking van de opstaande buizen van de radiatoren. Eenvoudig erom heen klikken en het uitzicht is plots veel modieuzer en afgewerkt.

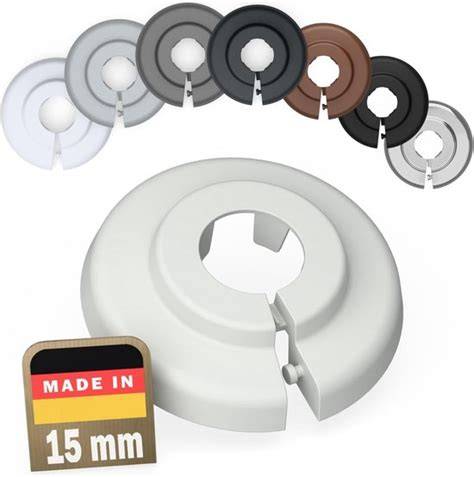

Afdekrozet enkel in kunststof instap versie voor radiatorbuizen d14-16 kleur wit wordt per 2stuks geleverd. Art. per stuk, excl. Op bestelling. Art. Nr. 286822: Diameter 15 mm, Roze
