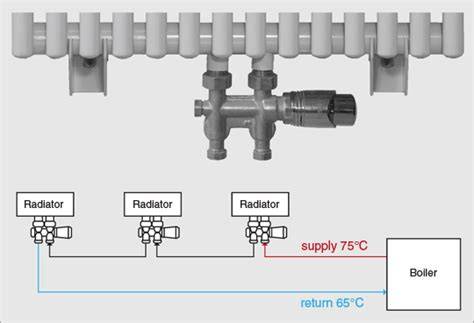

Hoe radiatoren correct worden aangesloten en waarom foutieve aanvoer/retour rendement beïnvloedt
Een radiator dient z’n aanvoer bij de radiatorkraan te krijgen. Dit is meestal aan de bovenzijde van een radiator. De radiator is ervoor ontworpen dat het warme water via de onderkant de radiator verlaat. We zien het heel vaak. Echter wordt die aangestuurd door een AAN/UIT-thermostaat. De modulerende ketel kan dan nooit in z’n modulerende modus draaien. Een modulerende thermostaat zorgt ervoor dat het vermogen van de cv-ketel wordt aangepast aan de warmtebehoefte.
Bij een radiatorinstallatie is het cruciaal dat de aanvoer en afvoer correct zijn aangesloten. In veel gevallen blijkt de inkom van boven aan de thermostaat verkeerd te zitten waardoor alle radiatoren anders zijn aangesloten dan de rest van de installatie. De aanvoer recht op de onderblok gaat recht naar boven naar de kraan. Dat is allemaal correct aangesloten. De radiatoren moeten horizontaal warm spreiden aan de bovenkant en verticaal retour naar de ketel.
Radiatoren kunnen foutief aangesloten zijn door verwisselde aanvoer en retour, bijvoorbeeld bij twee radiatoren op dezelfde tak maar met een verkeerde oriëntatie. Dit leidt tot ongelijke verwarming en rendementverlies. In bijlagen uit de correspondentie wordt vaak geconstateerd dat het onderblok en de pijlen op de onderblok verkeerd geplaatst zijn of dat de thermostaat op de verkeerde plek zit. Het verschil in aansluiting kan geen verschil maken voor sommige radiatoren, maar voor anderen wel degelijk het herstel bewerkstelligen.
Controle- en inregelprocedures om rendement te verhogen
Een radiator dient z’n aanvoer bij de radiatorkraan te krijgen. Dit is meestal aan de bovenzijde van een radiator. De radiator is ontworpen zodat het warme water via de onderkant verlaat. Een versleten of verkeerd afgestelde thermostaat kan de ketel in een stand aan/uit houden, wat tot grotere energieverspilling leidt.
Bijkomend voordeel van het inregelen van uw cv is dat fouten en mankementen van de cv-installatie aan het licht komen. In 15% van de gevallen ontdekken wij problemen. Als installatiefouten constateren, kan het zijn dat de klant eerst gevraagd wordt om zelf de problemen op te lossen of er volgt een professionele interventie.
Waterzijdig inregelen kost gemiddeld tussen €200 en €400 bij een woning, afhankelijk van de gekozen aanpak en duur. Nieuwe radiatorkranen kosten tussen de €15 en €40 per stuk. De totale kosten voor waterzijdig inregelen liggen vaak tussen €700 en €1000. Dit is doorgaans goedkoper dan zonnepanelen of vloerisolatie.
- Voetventiel: een dopje verwijderen geeft toegang tot een interne schroef die via een inbussleutel bediend kan worden.
- Inregelkranen zoals Danfoss Dynamic Valve passen zich aan aan drukveranderingen en blijven de juiste hoeveelheid warm water afgeven.
- Voor het inregelen zijn kalibratie en metingen van aanvoer- en retourtemperaturen essentieel om een gelijke temperatuurstroom te realiseren.
Wanneer een ketel moduleren en wat dit oplevert
Moderne ketels moduleren: de ketel past het vermogen aan de warmtebehoefte aan. Als radiatoren waterzijdig zijn ingeregeld, werkt moduleren effectief en levert het minder verspilling op. Zonder goede inregeling blijft de ketel vaak op vol vermogen branden, wat onnodig veel gas verbruikt.
Een goede regel is: de retourtemperatuur moet zo’n 20 tot 25% lager zijn dan de inkomende temperatuur. Bij lagere retourtemperaturen condenseert de ketel beter, waardoor er extra energie gewonnen wordt uit rookgassen.
Effectieve kenmerken van een goed ingeregelde installatie
Verschillende controlepunten helpen te bepalen of radiatoren goed afgesteld zijn:- Verspreidt de warmte zich snel horizontaal aan de bovenkant van de radiator?- Gaat het warme water snel verticaal retour naar de cv-ketel?- Voelt elke radiator aan het einde van de inregeling even warm aan als de voorkant?
Gebruik van een infraroodthermometer is onmisbaar bij het waterzijdig inregelen en het controleren van de juiste warmtestromen door radiatoren.
Specifieke tips over aanvoer en retour bij installatieplekken
De aanvoer betreft meestal de bovenzijde van de radiator, de retour de onderkant. Als de aansluiting juist is, zal de koude retour naar de ketel gaan terwijl de warme toevoer de radiator binnenkomt. Een verkeerd aangesloten radiator kan lekkages veroorzaken en dient dan snel rechtgezet te worden.
In sommige systemen wordt gekozen voor H-koppelingen of onderblokconfiguraties waarbij de aansluitingen onderaan komen. Dit vereist nauwkeurige planning om verwisselingen te voorkomen en zorgt soms voor betere ruimte-indeling of esthetiek.
Waarom investeren in de juiste aansluiting kan leiden tot besparingen
Een correcte aansluiting en optimale inregeling verminderen rendementverlies, verlagen het energieverbruik en verhogen de comfortniveau in huis. Het vermijden van onnodig hoog stokeniveau en het instelling van modulatie kan tot aanzienlijke energiebesparingen leiden.
| onderwerp | belang | consequenties bij fout |
|---|---|---|
| Aanvoer/retour juiste kant | Verbetert warmteverdeling | Rendement verlaagd, oncomfortabel |
| Inregelen met kranen | Gelijke doorstroming | Waterzijdig inregelen vereist |
| Moduleren ketel | Aanpassing aan warmtebehoefte | Efficiënter gebruik van gas |
| Voetventiel | Gemakkelijk onderhoud | Kans op verstopping bij oudere systemen |
inregelen radiatoren
Leerzame feitjes: Condensatie in een hr-ketel levert doorgaans extra rendement op als retourwater afkoelt tot onder de dauwpunttemperatuur en onder 57°C blijft. Dit kan tot wel 11% extra energie opleveren Volgens verschillende bronnen kan het waterzijdig inregelen de grootste besparing opleveren en de ketel efficiënter laten draaien.
Als ik ze wil draaien komen mijn aansluitingen niet overeen. Welke buis onderaan de vloer wordt eerst warm, links of rechts? Je kunt onderblokken krijgen met aanvoer buitenzijde (links) of aanvoer binnenzijde (rechts). Een duidelijke foto van het onderblok kan helpen. Soms zit het probleem in de inkom van de thermostaat; alles draait om de juiste oriëntatie van aanvoer en retour.
Overzicht en korte samenvatting van praktijken
Samengevat: controleer de aansluiting, gebruik inregelkranen, laat zo nodig een professional installeren, en overweeg waterzijdig inregelen als onderdeel van een energetische besparing. De kosten en baten van deze stappen liggen vaak gunstig vergeleken met andere maatregelen zoals zonnepanelen of vloerisolatie.
