Riolering onder of boven isolatie aanleggen: praktische inzichten voor een vloer op de volle grond

Deze gids behandelt hoe je riolering en waterleidingen onder of boven isolatie integreert bij een vloer op de volle grond, met aandacht voor warmte, vloerverwarming, druksterkte van isolatiechape en onderhoudsgemak. We combineren de gegeven ideeën tot een samenhangend overzicht, waarbij relevante punten uit het drafttekst worden hergebruikt en logisch aan elkaar worden verbonden.

Waarom kiezen voor isolatiechape boven of onder leidingen?

Isolatiechape heeft een iets slechtere isolatiewaarde, maar die kun je in veel gevallen opvangen door een dikkere laag te voorzien. In de beschreven situatie ligt de vloer al 60 jaar stabiel op de volle grond, waardoor sommige firma’s geen betonplaat aanbevelen. Het is belangrijk om bij de keuzes rekening te houden met stabiliteit op lange termijn en milieu-impact. Als de leidingen in de isolatiechape komen, kun je de temperatuurverliezen beperken, maar moet je ze wel goed vastzetten, omdat de vloer hierrond wordt gegoten en later moeilijk bereikbaar blijft.

Leidingen plaatsen: boven of onder isolatie?

Idealiter zouden warmwaterleidingen boven de isolatie liggen, maar dit kan conflicteren met vloerverwarming. Nauwkeurige afstemming is noodzakelijk om ruimte te bieden aan zowel de verwarmingsplint als aan de leidingen. In de huidige opbouw wordt vaak gekozen voor de leidingen in de isolatiechape omdat dit kan bijdragen aan betere thermische duurzaamheid, mits er voldoende hoogte beschikbaar is en de wapening correct wordt geplaatst. Het plaatsen van leidingen onder de kruipruimte kan echter complicaties met zich meebrengen als de folie of de isolatie niet goed wordt beschermd tegen uitzetting en krimp.

Drukvastheid van isolatiechape op lange termijn

Isolatiechape kan op lange termijn drukvast zijn als de lagen consequent en correct worden toegepast. Belangrijke factoren zijn de consistentie van het mengsel, de volgorde van lagen en de correcte bevestiging van leidingen. Een dunne wapening volstaat om leidingen op hun plaats te houden, maar er moet voorkomen worden dat leidingen bevangen raken door beweging of scheuren in de chape. Een enkele laag pur-schuim of dikke foliedekens kunnen als aanvullende bescherming dienen, maar vereisen zorgvuldige uitvoering om latere reparaties mogelijk te houden.

Wachtwoorden op de folie en standleiding

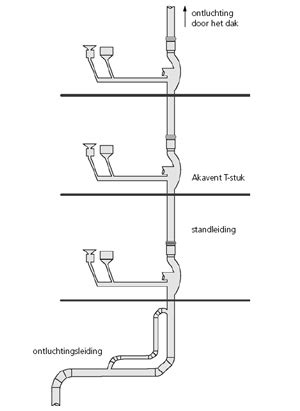

Toegang tot kruipruimte is cruciaal voor toekomstige aanpassingen en onderhoud van zowel waterleidingen als riolering. Standleiding, beluchting en afschot van de verzamelleiding moeten volgens normen worden ingericht. Bij de aanleg van de binnenriolering moeten sifons worden toegepast met een waterslot van minimaal 5 cm om stank en bacteriële risico’s te beperken. Het aansluiten van de standleiding op de verzamelleiding gebeurt met 2 x 45 graden bochten en voldoende ruimte voor luchtstroom.

Overige aandachtspunten bij riool- en waterleidingen in een vloer op de volle grond

1. Betonplaat: Er is vaak discussie over een betonplaat. Als een betonplaat wordt geweerd vanwege stabiliteit of kosten, kies dan voor een alternatieve onderlaag die voldoende dragend vermogen biedt en geschikt is voor vloerverwarming.

   Er werd gemeld dat een betonplaat in sommige gevallen niet nodig is omdat de vloer al stabiel ligt, maar dit vereist zorgvuldige afweging met een vakman.

2. Wapening: Het wapeningsnet dient uitsluitend om leidingen op hun plaats te houden. Een dunne variant kan volstaan zolang leidingen op hun locatie blijven. Het niet normaal wapenen voorkomt beweging die schade kan veroorzaken bij de leidingen of folies.
3. Isolatie van rioolbuizen: Akoestische en thermische isolatie van rioolbuizen kan achteraf mogelijk zijn, maar vereist maatwerk bij bochten en verbindingen. Buisisolatie en isolatieplaten zijn gangbaar voor buizen met verschillende diameters.
4. Toekomstige aanpassingen: Houd rekening met mogelijke latere toevoegingen zoals elektrisch koken, warmtepomp of zonnepanelen. Leg daarom lege leidingen klaar waar mogelijk.
5. Uitvoering van afvoer: Voor afvoer werkt men vaak met PVC-buizen. Bij het leggen in vloer of muur moet rekening gehouden worden met uitzetting en krimp; gebruik daarom een buitenste buis met grotere diameter om ruimte te bieden.
6. Controle op lekkages: Voordat isolatie wordt aangebracht, controleer alle afvoer- en waterleidingen op lekkages. Bij schuimisolatie is inspectie lastig; zorg voor voorcontrole en test voordat de isolatie wordt aangebracht.
7. Voorspelbaarheid en normen: Nen 3215 en NTR 3216 geven richtlijnen voor ontwerp, uitvoering en beheer van riolering in bouwwerken. Hanteer deze normen om obstakels en verstoppingen te voorkomen.

Praktische overwegingen voor kiezen van materialen en technieken

Er is twijfel over het gebruik van alupex-buizen in een isolatie-omhulling. Mogelijk voordeel ligt in onderhoudsgemak, maar de effectiviteit hangt af van het systeem en de verbindingen. Als het gietwerk in isolatiechape wordt gedaan, is het noodzakelijk om leidingen op hoogte vast te zetten. Zo voorkom je dat ze bewegen en later lastig toegankelijk zijn voor vervanging. Voor afvoer kan een combinatie van binnenriolering en afvoer met afschot zorgen voor een betrouwbare werking, mits de juiste diameter en verloopstukken worden toegepast.

Voordelen en nadelen in één oogopslag

• Voordelen van leidingen boven isolatie: betere toegankelijkheid voor onderhoud; minder kans op beschadiging tijdens gietwerk.
• Nadelen van leidingen boven isolatie: ruimtedruk bij vloerverwarming kan groter zijn; vereist nauwkeurige planning.
• Voordelen van leidingen in isolatiechape: betere thermische efficiëntie en ruimtebesparing; minder koudebruggen bij vloerverwarming.
• Nadelen: kwetsbaar voor lekkages en moeilijk onderhoud; mogelijk lastiger bij latere uitbreidingen.

Enkele aanbevelingen uit de describeerde concerns

- Plan voldoende ruimte voor toekomstige toevoegingen. Leg lege leidingen aan waar nodig, zodat een overstap naar bijvoorbeeld elektrisch koken of een warmtepomp mogelijk blijft.

- Controleer en test alle verbindingen vóór het aanbrengen van isolatie. Dit voorkomt latere lekkages en vochtproblemen in de kruipruimte.

- Houd rekening met de afdichting en bescherming van leidingen tegen uitzetting en krimp in zowel de vloer als de muren. Gebruik passende beschermingshulpmiddelen zoals een extra isolatielaag of buisisolatie waar nodig.

Overzicht van relevante technische normen

Volgens Nen 3215 en de bijbehorende Verwijzing Naar NTR 3216 zijn er bepalingsmethoden met voorwaarden voor riolering in bouwwerken. Het nauwkeurig dimensioneren van afvoerdiameters en het correct plaatsen van excentrische verloopstukken zijn essentieel om verstoppingen en storingen te voorkomen. Deze normen helpen bij het bepalen van het juiste aantal toestellen op een leiding en de maximale vullingsgraad van de verzamelleiding. Daarnaast wordt aanbevolen om standleidingen te isoleren en om afschot correct te berekenen om een efficiënte waterafvoer te garanderen.

Concreet stappenplan voor jouw situatie

1. Beoordeel of isolatiechape boven of onder de leidingen het meest geschikt is, rekening houdend met vloerverwarming en toegankelijkheid voor onderhoud.
2. Beslis over de standleiding en beluchting volgens NEN-normen en zorg voor voldoende afschot op de verzamelleiding.
3. Plan extra ruimte voor toekomstige installaties; leg lege leidingen waar mogelijk.
4. Test alle water- en rioleringen voordat isolatie wordt aangebracht om lekkages te voorkomen.
5. Overweeg akoestische en thermische rioolisolatie op strategische plekken zoals langs de verdiepingsvloer en meterkasten.
