In lage-temperatuurverwarming (LTV) is een stabiele balans tussen aanvoertemperatuur en massastroom essentieel voor comfort én rendement. Daarom voorziet ROBOT Vloerverwarming zijn Standaard Pro, Optimum Flow Pro, LTVC-verdelers en LTVC-pompsets standaard van een LTV-inregelventiel. Het LTV-inregelventiel regelt de verhouding tussen het warme aanvoerwater en het koelere retourwater uit de vloer. Door deze mengverhouding te beïnvloeden, bepaalt het ventiel mede de werkelijke temperatuur van het water dat richting de vloerleidingen stroomt, in combinatie met de ingestelde waarde op de thermostaatknop. Deze regeling is cruciaal in LTV-installaties.
Hoe werkt het LTV-inregelventiel?
Bij lagere aanvoertemperaturen (rond de 40 °C of lager) moet het ventiel grotendeels gesloten zijn om warmteverlies te minimaliseren. Bij hogere aanvoertemperaturen (tot circa 70 °C) is een grotere bijmenging van retourwater toegestaan, en kan het ventiel volledig open staan. Belangrijke stelregel: hoe lager de aanvoertemperatuur, hoe dichter het ventiel.
Praktische toepassing en aandachtspunten: wanneer het ventiel volledig open staat, is dit met name geschikt voor situaties waarin de aanvoertemperatuur hoger ligt, bijvoorbeeld tot circa 70 °C. In die gevallen kan retourwater probleemloos worden bijgemengd om het systeemrendement te verhogen. Bij lagere aanvoertemperaturen, zoals 40 °C of lager, moet het ventiel daarentegen grotendeels gesloten zijn. Dit is nodig om voldoende hoge temperaturen in de verdelergroepen te behouden. Let er wel op dat het ventiel uitsluitend volledig gesloten mag worden als het systeem is uitgerust met een wisselaarset. In alle andere toepassingen is het belangrijk dat het ventiel minimaal één slag geopend blijft, voor voldoende circulatie.
Waarom is dit belangrijk?
Een goed afgesteld LTV-inregelventiel draagt in belangrijke mate bij aan een stabiele vloertemperatuur. Daarnaast blijft de doorstroming in de verschillende groepen constant, wat de effectiviteit van het verwarmingssysteem ten goede komt. Dit is vooral belangrijk bij gebruik van LTV-bronnen.
Innovatie en Kiwa-certificering

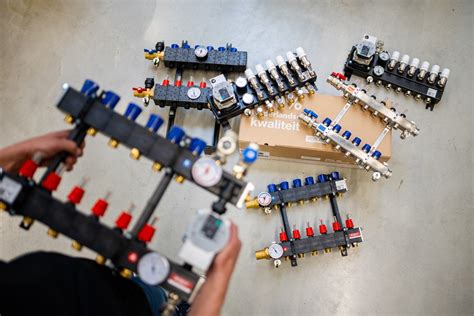

ROBOT Vloerverwarming heeft als eerste fabrikant in de markt het Kiwa productcertificaat LTV CV ontvangen voor hun complete assortiment stalen pomp-verdelers. Dit certificaat omvat zowel de Standaard Pro, Optimum Flow Pro als de Stads Pro verdelers en toont aan dat de producten voldoen aan hoge kwaliteitseisen en dat het kwaliteitssysteem onafhankelijk is beoordeeld.
De weg naar certificering begon eind 2015 met BRL-K17701, die in 2021 bindend werd verklaard. ROBOT vroeg in maart 2022 als eerste fabrikant certificering aan voor stalen pomp-verdelers. De certificering omvat onder andere temperatuurklasse 4, een ontwerpdruk van 6 bar en een levensduur van 50 jaar.
Voordelen voor installateurs

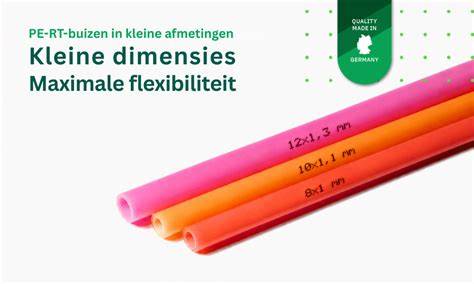

Het Kiwa LTV-CV keurmerk biedt verschillende voordelen: zekerheid van een kwaliteitsproduct dat uitgebreid is getest en gecontroleerd, en een betrouwbare partner voor installateurs en eindgebruikers. ROBOT levert met dit keurmerk een volledig gecertificeerd systeem, inclusief stalen pomp-verdelers en 5-laagse PE-RT buizen met EVOH gasbarrière. Dit zorgt voor een hoog niveau van duurzaamheid en betrouwbaarheid.
De 5-laagse buizen zijn herkenbaar aan de opdruk PE_RT - EVOH - PE_RT. Het systeem is volledig geautomatiseerd in Nederland geproduceerd en wordt geleverd met een systeemgarantie van 10 jaar onder de voorwaarde dat de Robot verdeler, RobotFloor buisbuis en Robot KOMO-gecertificeerde koppelingen worden toegepast.
Zuurstofdichtheid, testen en garantie
Met het Kiwa LTV CV-certificaat wordt verzekerd dat producten uitvoerig zijn getest, waaronder temperatuurwissel, trek-, vacuüm-, buig-, druksterkte- en zuurstofdoorlatendheidstests. Zuurstofdichtheid is cruciaal om corrosie te voorkomen, vandaar EVOH als gasbarrière.
ROBOT produceert 5-laagse buizen volledig geautomatiseerd in Nederland en biedt een systeemgarantie van 10 jaar op compleet geleverde vloerverwarmingssystemen. Dit geldt wanneer de verdeler, buizen en koppelingen voldoen aan de Kiwa-KOMO-normen.
De systemen omvatten ook complete koppelingen met KOMO-keurmerk, zodat bij installatie de juiste koppeling met de juiste buis wordt verbonden. De testen en certificering leveren installateurs vertrouwen en gemoedsrust bij installatie en onderhoud.
Onderhoud en praktische overwegingen
Bij installatie en onderhoud is het belangrijk om te letten op de totale opbouw van het systeem: de verdeler met LTV-inregelventiel, de temperatuurregeling via thermostaat en de toepassing van wisselaars waar nodig. Een stabiele aanvoer- en retourtemperatuurbeweging bevordert het comfort en voorkomt onnodig energieverlies.
| Onderdeel | Functie | Belang |
|---|---|---|
| LTV-inregelventiel | Regelt mengverhouding tussen aanvoer- en retourwater | Cruciaal voor gewenste vloer- en energierendement |
| Wisselaarset | Maakt volledig sluiten mogelijk bij lage aanvoer temperatuur | Belangrijk in systemen met lage aanvoertemp |
| 5-laagse buizen (PE-RT EVOH PE-RT) | Gasbarrière, zuurstofdichtheid | Verhoogt corrosiebestendigheid en levensduur |
Installatiepraktijk en veelgestelde vragen

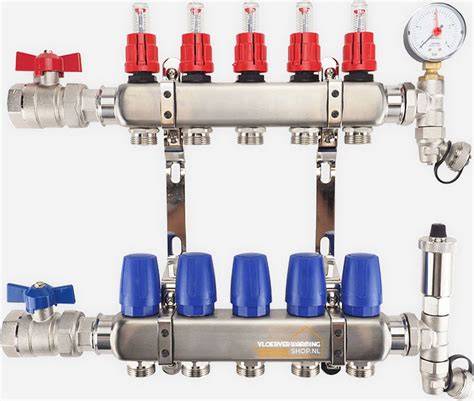

De verdeler kan hydraulisch neutraal worden geleverd, wat betekent dat de aanvoer- en retourleiding gescheiden blijven tijdens installatie. Raadpleeg de fabrikant voor optimale groepverdeling en debietmetingen. Flowmeters kunnen worden toegepast om de per-groep debiet te regelen en zo het vermogen per groep te bepalen. Een juiste inregeling van de massastroom per groep is bepalend voor comfort en verschil tussen aanvoer- en retourtemperatuur.
De maximale vloer- en aanvoer temperaturen dienen in acht te worden genomen: de vloer mag niet hoger dan ongeveer 50 °C in de regel staan; bij sommige vloerafwerkingen zoals laminaat of hout kan dit lager zijn (rond 28-30 °C). Bij hoge aanvoertemperaturen kan de mengverdeler water terugmengen om de gewenste lage temperatuur te behouden. Voor stadsverwarming geldt eveneens een mengverdelingstroom, met extra veiligheidsvoorzieningen zoals terugslagklep en RTL-ventiel in de retouraansluiting.
Praktische installatie-aanbevelingen
Bevestig dat de juiste verdelerkeuze is toegepast voor het gewenste gebied en houd rekening met lengtes van buizen per groep. Beperk de lengte van vloerverwarmingsbuis per groep tot ongeveer 100 meter om optimale doorstroom te behouden. Gebruik bij voorkeur een thermostaatknop die de aanvoer van het water regelt; dit fungeert als extra beveiliging en controlepunt. De pompinstelling kan met automatische adaptieve modus worden ingesteld op veel moderne pompen, zoals de Grundfos Auto-Adapt, voor dynamische aanpassingen aan warmtevraag.
Ervaringen en discussies uit de praktijk
In forums en handleidingen bestaan uiteenlopende ervaringen over werking bij verschillende bedrijfsinstellingen en combinaties van CV-ketel en stadsverwarming. Sommige gebruikers melden dat de thermostaatknop volledig geopend kan blijven bij bepaalde aanvoertemperaturen, terwijl anderen adviseren om de knop af te stemmen op de werkelijke aanvoer- en vloertemperaturen. Het blijft essentieel om handleiding en fabrikantadvies te volgen en waar nodig te experimenteren met verschillende instellingen om comfort en rendement te optimaliseren.
Samenvatting van kernpunten
- LTV-inregelventiel regelt menging van retourwater om de vloer op gewenste temperatuur te houden.
- Laag aanvoertemperatuur vereist ventiel bijna gesloten; hoog aanvoeren - ventiel kan vaker openen
- Volledig gesloten ventiel alleen met wisselaarset; anders minimaal één slag open voor circulatie
- Ki wa LTV CV-certificaat biedt garantie voor kwaliteit en onafhankelijk testen
- 5-laagse PE-RT buizen met EVOH-barrière verhogen duurzaamheid en voorkomen corrosie
- Volledig gecertificeerd systeem omvat buizen, koppelingen en verdelers met Kiwa-KOMO
- Juiste groepverdeling en debiet per groep zijn cruciaal voor comfort en efficiëntie
- Maximale vloer-/invoerdemperatuur: rond 50 °C afhankelijk van vloerafwerking
Video en visuals
Comfort verdeler op waterdruk zetten
Opmerkingen en handige verwijzingen
Voor diepgaande expertise en advies over deze oplossingen kun je contact opnemen met ROBOT Vloerverwarming. Hun deskundige team staat klaar om installateurs te ondersteunen bij alle installatiewerkzaamheden, inclusief projectcalculaties, verlegtkeningen en technisch advies. Kies je voor zekerheid, kies je voor ROBOT Vloerverwarming.
