In dit artikel worden de belangrijkste aspecten van de technische uitvoering van metselwerk rond een rondboog boven een kozijn besproken, met aandacht voor traditionele aansluitingen, inertie en details die de luchtdichtheid en waterdichtheid beïnvloeden. Vervolgens worden praktische regels, materialen en voorbeelden uit (uit de gegeven bronnen) samengebracht tot een samenhangend overzicht voor vakmensen in de gevelbouw.
1. Bewegend onderdeel van het venster en de verbindingsprincipes
bewegend onderdeel van het venster. één of twee vleugels die naar binnen openslaan. de noot verhoogt de luchtdichtheid van het kozijn. langwerpige versiering in reliëf. luik dat tegen de gevel van de muur wordt opengeslagen.
Bij het metselwerk vormt het venster een kritische opening die behandeld moet worden met zowel mechanische als esthetische elementen. De verbindingen tussen het kozijn en het metselwerk worden traditioneel op maat gemaakt en kunnen bestaan uit pennen en gaten of gaffelverbindingen (Y-verbindingen). De verbindingen worden niet gelijmd maar vastgezet met houten pennen of schroeven, wat herstellingen mogelijk maakt.
Hoe nauwkeuriger de verbindingen, hoe beter hun stabiliteit, wat essentieel is voor de werking van het geheel onder uiteenlopende weersomstandigheden. Een goede aansluiting zorgt ervoor dat er een bepaalde hoeveelheid water kan worden opgenomen in het hout zonder verloren stabiliteit, maar bij langdurige vochtigheid kan het materiaal rotten en de ruiten en afwerking kunnen worden aangetast.
2. Traditioneel schrijnwerk en metselwerk: op maat maken en uitvoeringsregels
Traditioneel schrijnwerk wordt op maat gemaakt nadat het metselwerk voltooid is. worden met pennen en gaten of met gaffelverbindingen (Y-verbindingen). verbindingen worden niet gelijmd maar vastgezet met houten pennen of schroeven. herstellingen mogelijk. Hoe nauwkeuriger de verbindingen, hoe beter hun stabiliteit. bepaalde hoeveelheid water te absorberen. in het hout zelf veroorzaken wijzigingen in de omvang. 'werkt'. Bij een langdurige vochtigheid gaat het materiaal rotten. venster; het stoppen van de ruiten; de afwerking. uiteinden van het hout) en het regenwater te vermijden. regels van het raam de onderkant van de stijlen tegen opstijgend water. lang behouden kan blijven.
Het afspannen van het metselwerk moet rekening houden met de rol van rollaag en latei. De onderkant van het kozijn kan tegen opstijgend water beschermd worden door kennis van de juiste verloop van de waterafvoer langs het bovendeel en de aansluiting op het metselwerk. Een rollaag en een koud gemetselde bovendorpel dragen bij aan de waterkering en luchtdichtheid langs de rand van het kozijn.
3. Materiaalkeuze en bouwkundige details
Hoogwaardig eikenhout. (uit: Vensters in West Vlaanderen, L. Vliegher & M. ...). In eenvoudige vorm is het venster een smalle licht- of kijkspleet; in latere vormen kan het venster bestaan uit meerdere stijlen eneen reliëf. De ontlastingsbogen boven de lateien en het gebruik van steenachtige of houten onderdelen geven de structuur stabiliteit en dragen bij aan de architectonische uitdrukking van het gebouw.
Boven de latei kan een ontlastingsboog aangebracht worden, en verder zijn er talloze voorbeelden van rondbogen en segmentbogen in Vlaanderen en nabije gebieden. Ontlastingsbogen van baksteen of natuursteen tonen de verbinding tussen metselwerk en houten kozijnen en dragen bij aan de duurzaamheid van de opening.
4. Typen rondbogen en hun bouwkundige toepassing
Het gebruik van rondbogen kent verschillende varianten: ontlastingsbogen boven de latei (baksteen of metselwerk), segmentbogen en halfronde bogen. De straal van de boog wordt bepaald door de spanning en de breedte van het kozijn. Voor segmentbogen geldt dat de onder- en bovenzijde een gewelfde vorm hebben, terwijl bij halfronde bogen de kruin op ware grootte wordt getekend om de aansluiting met het eerste doorlopende metselwerk te controleren. Een juiste berekening van de boog zorgt voor een perfecte aansluiting op de lintvoeg en het onderliggende metselwerk.
Eén belangrijk principe is dat het eerste boogsteen boven de geboorte van de boog ligt: de boog is dus altijd even hoog als de spanning tussen de muren. Dit stelt de bouwer in staat om de boog formeel te timmeren met precisie en stabiliteit tussen de stijlen en dorpels.
5. Luchtdichtheid en waterdichtheid bij kozijn- en stelkozijn-aansluitingen

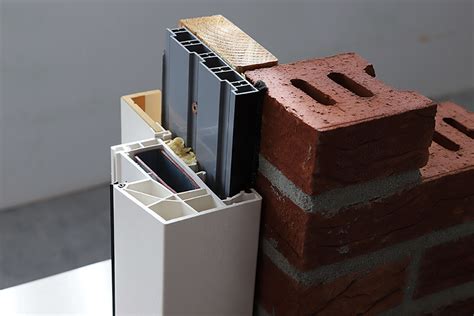

Een luchtdichte aansluiting van het kozijn en stelkozijn is cruciaal voor de totale luchtdichtheid van gebouwen en is van invloed op EPC, BREEAM en toekomstige BENG-eisen. De luchtdichtheid van de aansluiting moet aan de binnenzijde worden gerealiseerd, bij voorkeur door middel van een kitvoeg op rugvulling. Een alternatief is afdichting met elastisch PUR-schuim en een binnenzijde kitvoeg. Daarbij is het voordeel een betere warmteweerstand, maar het nadeel is dat ventilatie van het stelkozijn beperkt wordt en er vochttransport via het PUR-schuim kan optreden; hierdoor neemt het risico op lekkages toe. Deze binnendichting is aan de onderzijde niet ver genoeg doorgezet in sommige gevallen, wat functionele problemen oplevert bij zijaansluitingen.
De luchtdichte aansluiting tussen stelkozijn en binnenblad moet gerealiseerd worden met een kitvoeg op rugvulling of voldoende gecomprimeerd geïmpregneerd afdichtingsband, of een elastisch PUR-schuim. Het afplakken van stelkozijnen op het binnenblad is in de praktijk niet voldoende voor luchtdichtheid; waterdichting bij de aansluitingen vereist dat stelkozijnen rondom afgedicht worden bij zowel de boven- als zijkanten.
6. Waterbelasting en dubbele afdichting
Aluminium en kunststof kozijnen sluiten meestal aan op het stelkozijn met een rubber profiel. Afhankelijk van de detailing kan de waterbelasting hoger of lager uitvallen. De koppeling vereist vaak een tweevoudige afdichting: een buitenafdichting en een binnendichting met ruimte ertussen om luchtdrukverschillen te kunnen opvangen. Een defecte buitendichting kan leiden tot lekkage; daarom dient de binnendichting water- en luchtdicht te zijn, en het stelkozijn duurzaam bestand tegen vochtbelasting. Afdichtingsbanden alleen zijn ongeschikt voor binnendichting; gebruik kit op rugvulling voor een betere reactie op vocht en krimp.
7. Duurzaamheid en normen
Volgens het Besluit Bouwwerken Leefomgeving moeten uitwendige scheidingsconstructies waterdicht zijn volgens NEN 2778:2015 en NEN-EN 1027:2016. Het stelkozijn en de aansluiting op het binnenblad moeten waterdicht en luchtdicht zijn, met voldoende ruimte tussen kozijn en stelkozijn voor vervormingen. Een koppeling van kozijnen boven- en onderdorpels dient te gebeuren via een wisselsponning en een buitenste waterdichting, binnenzijde luchtdichting. De waterdichting moet de bovendorpel beschermen en mag geen capillaire verbinding veroorzaken met het onderliggende materiaal. Voorstellings- en uitvoeringsdetails zijn vastgelegd in de katern 11 van de bouwkundige handleiding, inclusief spouwlatten, hoekankers en verankering, die zorgen voor goede draag- en waterdichtheidsresultaten.
8. Praktische uitvoeringstips en kitchen-table regels
- Plan de afwatering van de bovendorpel en spouw: zorg voor een waterafvoer langs de buitenzijde die aansluit op een waterkerende laag in de spouw.
- Gebruik altijd een waterdichte laag van minimaal 150 mm hoog tegen het binnenblad bij de bovenzijde van de spouwlat/stelkozijn; overlappen van lagen dient dakpansgewijs te gebeuren.
- Maak de binnendichting met kit op rugvulling, zodat krimpen en vervormingen geen lekkage veroorzaken; vermijd binnendichting met sponsachtige materialen die hoeken afsluiten.
- Houd rekening met krimp- en zwelgedrag van hout: gebruik koppellatten en sponningen om beweging mogelijk te maken zonder verlies van luchtdichtheid.
- Voeg druk- en lekkageproeven toe in de praktijk: in-situ-tests kunnen uitgevoerd worden zonder een volledig testkast, met behulp van speciale apparatuur voor drukmetingen in de binnenruimte.
Verbindingen en bouwkundige details in gotische en laatmiddeleeuwse voorbeelden
Historische voorbeelden zoals kruisvensters, rondbogen en segmentbogen tonen een rijke diversiteit aan bouwtechnieken die nog steeds relevant zijn voor moderne renovaties. Doornikse en Brugge-architectuur laten zien hoe ontlastingsbogen boven lateien en rondbogen in metselwerk worden toegepast ten gunste van stabiliteit en esthetiek. Bij renovatieprojecten is het belangrijk om de bestaande houten kozijnen met zorg te integreren in de hedendaagse water- en luchtdichtheidsnormen, terwijl de historische profileringen behouden blijven.
kozijn in hsb wand
Samenvatting van bouwkundige voorwaarden en normen
- Laatste normen: NEN 2778:2015, NEN-EN 1027:2016, NEN-EN 12207:2016, NEN-EN 12208:1999
- Aansluitingen kozijn op stelkozijn: kitvoeg op rugvulling of elastisch PUR-schuim met binnendichting, ruimte voor vervorming
- Dubbele afdichting: buitenafdichting en binnendichting met onderbreking op strategische plaatsen om waterinval te minimaliseren
- Spouwlatten en hoekankers: luchtdichte aansluiting en correcte verankering tegen bouwkundig kader
- Rollagen en strekbogen: correct begrip van ligging en uitvoering zodat kozijn en metselwerk correct aansluiten
