Je gebruikt een verouderde webbrowser. Ik heb gezien dat de luchttoevoer van onze Remeha avanta cv-ketel los zit (huurappartement; wonen er pas). Ketel is in onderhoud en laatst geserviced.

Overigens nu storing e5 die tot nu toe niet kon worden opgelost door installateur. Luchttoevoer kan geen kwaad. Maar zoals ik kan zien zit je hele rga systeem niet gebeugeld volgens de huidige voorschriften. Ja, dit moet vast zitten, en ja, dit kan een oorzaak van de storing zijn.

E5 kan veel oorzaken hebben, ontsteking, aarde, gasdruk, afstelling O2, recirculatie, gasblok, branderautomaat zijn een aantal mogelijkheden. Een goede monteur moet deze storing kunnen oplossen door analyseren, meten en eventuele ondersteuning van de fabrikant. De monteur heeft gasblok, ontstekingspen, branderautomaat vervangen; geen resultaat. Het lijkt erop dat de brander even brandt en daarna uitgaat en dan niet weer wil ontbranden. Het ontsteken gaat met een zware brom gepaard. Alsof een straalmotor van een vliegtuig opstart. Probleem opgelost!

In de ketel zit een terugslagklep ivm appartement. Het toerental was te laag, waardoor de klep niet opende. Waarschijnlijk is de ketel na een storing naar standaardinstellingen terug gegaan. Branderautomaat is vervangen. Ik kwam het toevallig vandaag tegen. Een avanta speciaal voor CLV systemen heeft een DF 8 en DU 1. Dus ik op automatische piloot de nieuwe brander automaat ingesteld. Kreeg ik ook die straaljager.

Als het toestel naderhand omgebouwd wordt op CLV met terugslagklep, dan staat er de gewone DF DU code nog in. Het voordeel van de monteur vandaag is dat hij destijds de ketels in de appartementen heeft geplaatst. Hij wist direct wat er aan de hand was. Ik had overigens een verloopstekker gebruikt om de ketel en mijn Nest thermostaat van stroom te voorzien. De monteur raadde dit af. De ketel moet altijd volgens Remeha voorschrift apart op een stopcontact.

Appartementeneigenaren die hun rookgasafvoerkanaal niet op tijd hebben laten vervangen, lopen twee risico’s: koude woningen én levensgevaarlijke situaties door koolmonoxide. De oorzaak is dezelfde: slechte of oude rookgasafvoeren. Als de rookgasafvoer ouder is dan 15 jaar of niet in goede staat verkeert, zal de gecertificeerde installateur niet garant willen staan voor een goede werking. Mogelijk gevolg: geen verwarming in de woningen.

Een beunhaas inschakelen houdt een ander risico in: dat kan een forse boete tot gevolg hebben. Probleem is dat de rookgasafvoer meestal is weg-gemetseld in de muur. Een zo mogelijk nog groter risico lopen appartementseigenaars die hun rookgasafvoer niet op tijd hebben laten vervangen. Lekke rookgaskanalen kunnen leiden tot situaties waarin koolmonoxide in de woningen komt. Een deugdelijk rookgasafvoerkanaal voorkomt dat deze gassen in de woning kunnen binnendringen en de bewoners schaden.

Op 1 april 2023 is de ‘Gasketelwet’ in werking getreden. Sinds die datum mogen alleen gecertificeerde installateurs werkzaamheden uitvoeren aan de installatie, het onderhoud en de reparaties van gasgestookte installaties. Daarmee moeten ze garant staan voor de goede werking en de veiligheid van het hele systeem: van ketel tot rookgasafvoer. Onderhoudsbedrijven die weigeren onderhoud uit te voeren aan een ketel waarbij de staat van het rookgasafvoerkanaal onbekend is, handelen niet nalatig.

Over de nieuwe Gasketelwet is al veel geschreven. Om koolmonoxidevergiftiging tegen te gaan, is een veilige rookgasafvoer van levensbelang. Maar wat zijn de voorschriften en waar moet je op letten?

Voorschriften en aandachtspunten voor rookgasafvoer

1. Voldoende beugels: Het blijft altijd een discussiepunt. Er wordt vaak gezegd dat wij voor de bevestiging van de rookgasafvoer te veel beugels voorschrijven. Maar dat is de richtlijn. Op het moment dat een ketel in bedrijf gaat, kan er een bepaalde druk op het afvoerkanaal ontstaan. Door temperatuurverschillen zullen de rookgasbuizen uitzetten en weer krimpen. Ze zijn dus in beweging. Om te voorkomen dat de buizen daardoor uitzakken en dat er lekkages ontstaan, is het belangrijk om voldoende te beugelen. Wij schrijven in het algemeen voor om bij elk verbindingselement een beugel toe te passen. Daarnaast is de vuistregel verticaal minimaal elke 2 meter een beugel en horizontaal en diagonaal elke meter. Wel kun je misschien een aantal beugels besparen, door goed na te denken over de plek waar je de ketel plaatst. En door slim gebruik te maken van zo min mogelijk verlengmateriaal.
2. Condenswater: Verder is het belangrijk dat het afschot altijd naar de ketel toeloopt. Dus dat je een lichte helling gebruikt vanaf de dakdoorvoer naar de ketel toe. Je voorkomt daarmee dat het condenswater, wat agressief kan zijn door de zuurgraad, opdroogt in de afvoerbuis. Hoewel onze haakse bocht al aangepast is op het gewenste afschot, is dit bij een 45 graden bocht vanzelfsprekend nog beter gewaarborgd. Wanneer je de ruimte hebt, pas je deze dus toe. Houd verder voor het afschot bij een rookgasafvoer een helling aan van 3 graden. Dat is grofweg 5 centimeter per meter. Het komt nog vaak voor dat er onterecht een hellingsgraad van 1 graad wordt toegepast. Maar dat is het afschot voor binnen rioolering. Dat wordt ten onrechte nog wel eens met elkaar verward.
3. Vervang echt alles: Ander belangrijk punt is om bij het plaatsen van een nieuwe ketel altijd de rookgasafvoer te vernieuwen, zoals staat beschreven in NPR 3378. Rookgasafvoerfabrikanten geven aan dat dit materiaal een ketelleven meegaat. Zelfs als een ketel vroegtijdig stuk gaat, is het heel lastig aan te tonen of de oude rookgasafvoer nog een extra periode goed blijft. De vuistregel is daarom om deze gewoon te vervangen. Dan weet je zeker dat alles weer veilig is.
4. Dossier opbouwen: In het kader van de Wet kwaliteitsborging voor het bouwen (Wkb) is het belangrijk om bij het installeren van een ketel met rookgasafvoer per klant een dossier op te bouwen. Als aannemer en installateur moet je aantonen dat je volgens de voorschriften hebt gewerkt. En dat geldt dus ook voor de rookgasafvoer. Maak er na de installatie ook altijd foto’s van.
5. Toolboxmeeting: Ubbink geeft regelmatig toolboxmeetings voor installatiebedrijven op het gebied van rookgasafvoer. We beginnen dan altijd met een paar slechte voorbeelden en leggen dan uit hoe het wel moet. Deze toolboxmeetings worden op locatie gegeven. Daarnaast is het ook mogelijk om via Microsoft Teams een toolboxmeeting te volgen. Kennisdocument Rookgasafvoersystemen.

Wettelijke eisen aan de rookgasafvoer en wat installateurs moeten doen: Sinds 1 april 2023 mogen werkzaamheden aan gas-verbrandingsinstallaties (ketel + luchttoevoer + rookgasafvoer) alleen nog uitgevoerd worden door gecertificeerde installateurs. In dit CO-stelsel worden de werkzaamheden aan de luchttoevoer, aan de gasverbranding en aan de rookgasafvoer geregeld. Zorg voor gebruik van correcte materialen: geen mix van diverse merken of typen systemen zonder expliciete toelating. Voor de woning-eigenaar of beheerder is het belangrijk om duidelijk te documenteren wie welke verantwoordelijkheden heeft: eigenaar woning, VvE, installateur.

De afvoer is niet geschikt voor een HR-ketel (bijv. Er is een wijziging in het gebouw of rondom de uitmonding). Een ruimte met verbrandingstoestellen moet voorzien zijn van rookgasafvoer en toevoer van verbrandingslucht. De capaciteit van de afvoer moet ten minste zo zijn als de toestelspecificaties vereisen voor een doeltreffende verbranding. Rookgassen moeten naar de uitmonding van het rookgasafvoerkanaal stromen en voorkomen dat dampen of gassen terugstromen. Het kanaal dient conform NPR3378, NEN 2757 en NEN 8757 te voldoen.

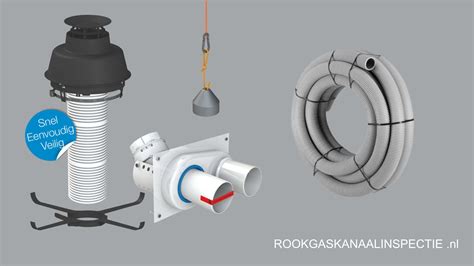

In geval van storingen en inspectie is onafhankelijke rookgaskanaal inspectie aan te raden om kanaalfouten te detecteren. Camerabeoordelingen en renovatie van rookgasafvoeren zijn mogelijk met moderne technieken zoals pan-tilt camera’s voor verticale kanalen. Corrosie van rookgasafvoeren komt voor bij aluminum en RVS kanalen, vooral bij condensatie en zure rookgassen. Menging van kanaaldelen wordt afgeraden vanwege galvanische corrosie tussen verschillende metalen. Een ervaren installateur moet deze aspecten kennen en tijdig controleren.

Rookgasafvoer controleren omvat visuele inspectie, veiligheidstest met meetapparatuur, en periodieke controle bij onderhoud aan cv-installaties in heel Nederland. Het is wettelijk verplicht bij onderhoud aan ketels en rookgaskanalen bij veel woningen, vooral in appartementencomplexen die zijn aangesloten op een centraal rookgaskanaal. Verouderde of beschadigde rookgasafvoer leidt tot lekkages en mogelijke koolmonoxide-incidenten.

Een goed functionerende rookgasafvoer garandeert dat het toestel goed werkt en draagt bij aan comfort en veiligheid. Als rookgassen niet goed worden afgevoerd door een lek, verkeerde afvoer of foutieve uitmonding, kunnen ze in de woning terechtkomen. De rookgasafvoer maakt integraal deel uit van de cv-installatie: toestel + toevoer van verbrandingslucht + afvoer van rookgassen vormen één functioneel geheel.

Praktische aandachtspunten en tips

• Rookgasafvoeren dienen volgens NPR3378 en Wkb-eisen te worden onderhouden en vervangen waar nodig.
• Inspecteer geregeld op corrosie, roest, lekkages en verouderde onderdelen, zeker bij CLV-kanalen in hoogbouw.
• Vermijd het zelf aanbrengen van tijdelijke oplossingen zoals gyproc of PUR als gevolg van geweigerde onderhoud.
• Laat rookgasafvoer steeds controleren door gecertificeerde installateurs na storingen of na renovatie.
• Documenteer alle werkzaamheden en bewaar foto’s voor naproeven en Wkb-dossiers.

In het kort: een goede rookgasafvoer is essentieel voor veiligheid, comfort en naleving van wettelijke voorschriften. Een ervaren monteur, gecertificeerde apparatuur en regelmatige controles voorkomen koolmonoxidegevaar en storingen in cv-installaties.
