Sandwichpanelen zijn prefab constructie-elementen die bestaan uit een kern van isolatiemateriaal (meestal PUR of PIR schuim), waarbij de buitenzijde steeds is afgewerkt met een gelakte staalplaat. Aan de binnenzijde zijn deze ofwel ook afgewerkt met een gelakte staalplaat, ofwel met een goedkopere aluminiumfolie (die is meestal wit gelakt, maar soms ook gewoon blanco, dus met aluminium look).
Benodigd gereedschap en voorbereiding
Sandwichpanelen staan gekend om de eenvoudige manier van montage. Zorg er eerst en vooral voor dat de dragers waarop je monteert perfect recht zijn. Kleine oneffenheden worden sterk uitvergroot doordat de panelen 1m breed zijn. Om die reden raden we montage rechtstreeks op stenen muren af, ook al is dit in principe perfect doenbaar.
Begin met het monteren van het startprofiel (voor buitenmuren is dit meestal de druiplijst, voor binnenmuren meestal het U-profiel). Bij de druiplijst wordt deze met de lip gemonteerd over de betonslab, of op de betonnen/gemetste/… plint. De opstaande rand wordt dan gemonteerd op de onderste gording. Plaats het wandpaneel, en zorg dat dit waterpas staat (of in lijn met de structuur). Meestal worden de wandpanelen verticaal geplaatst, al is horizontale montage ook perfect mogelijk. Schroef het paneel vast aan de constructie, en let erop dat je de juiste schroeven en toebehoren gebruikt. Zo heb je bijvoorbeeld schroeven voor hout, schroeven voor metaal en schroeven voor snelbouw/beton/baksteen/…
Voor wandpanelen met verborgen bevestiging kan je best het drukverdeelplaatje gebruiken, om vervorming van de panelen tegen te gaan. Let er bij het kiezen van de juiste schroeflengte op dat de lip waarop je monteert 20mm dieper ligt tegenover de totale isolatiedikte. Bijvoorbeeld: bij een wandpaneel van 60mm met verborgen bevestiging, heb je op de plaats waar je schroeft nog slechts 40mm paneel onder de schroef zitten. Zorg dat je rond eventuele ramen en deuren steeds voldoende versterking van de structuur voorziet. Deuren en ramen rechtstreeks aan de sandwichpanelen bevestigen zonder verdere steun wordt afgeraden. Rondom deuren en ramen kan je mooi afwerken met buitenhoekprofielen of U-profielen. Op de hoeken zorg je best dat de isolatie mooi doorloopt, om koudebruggen te vermijden. Als de isolatie niet perfect aansluit, kan je dit oplossen met PU-schuim. Aan buitenzijde wordt dan meestal afgewerkt met een buitenhoekprofiel. Aan binnenzijde kan je afwerken met de binnenhoekprofielen. Bij de wandpanelen worden de afwerkingsprofielen meestal gemonteerd op de wandpanelen met behulp van gelakte rivetten. Deze kan je eenvoudig monteren met de rivetteertang en de metaalboor 4mm. Als alternatief kan je kiezen voor de gelakte schroefjes, deze werken iets minder fijn af maar zijn eenvoudiger te monteren.
Montage van het dak en de hoeken
Naar de hoogste zijde van het dak verwijzen we als ‘nokzijde’, ongeacht of je een nokprofiel gebruikt of niet. Zorg ervoor dat de structuur van je dak zo vlak mogelijk is. Vergewis je ervan dat de dragers van de sandwichpanelen dwars (= parallel aan de goot- en nokzijde) liggen op de richting waarin je sandwichpanelen komen te liggen! Plaats het dakpaneel, en zorg dat dit evenwijdig loopt aan de gootzijde (NIET aan de langszijde!). Gebruik hiervoor eventueel een metserskoord. De stockpanelen zijn standaard voorzien van een ontschuiming van 100mm (met uitzondering van de ECO10 budgetserie), zorg dat deze naar de gootzijde gericht is. Bij de stockpanelen zit de overlap rechts (vanaf de gootzijde bekeken), die leg je dus best van rechts naar links (ook vanaf de gootzijde bekeken).
Monteer het paneel met het juiste type schroef (houtschroef of metaalschroef voor sandwichpanelen), en gebruik zeker de zadels. Deze verdelen de kracht van de schroef beter op het paneel, en zorgen voor een goede afdichting van de schroef. Alle schroeven, ook de houtschroeven, zijn zelfborend: je moet de sandwichpanelen dus niet voorboren. Montage dient steeds te gebeuren bovenop de ‘golf’ (trapezium) van de panelen. Bij de bovenste en onderste balk dien je op elke golf te schroeven; op de tussenliggende liggers is het voldoende om te schroeven op de overlap en de middelste ‘golf’.
Als er lichtstraten in het dak zitten, zijn er nog enkele extra aandachtspunten. Bij lichtstraten moet je altijd voorboren, bij voorkeur met een boor met diameter 10mm. Zo heeft de lichtstraat voldoende ruimte om uit te zetten, zonder zich kapot te duwen op de schroeven. Op de overlap moet je bij de LUX30 en LUX40 lichtstraten zeker butylband gebruiken, en op de zijde waar de lichtstraat op het isolatiepaneel overlapt overlapprofielen gebruiken. De nok- en gootzijde van de lichtstraat dienen afgewerkt te worden met eindkappen en kit voor lichtstraten. De Light 3mm lichtstraat wordt op de kopzijden meestal dichtgemaakt met de positieve vulstroken. Werk de zijkanten van het dak af met plooiwerk.
Lichtstraten en dakranden

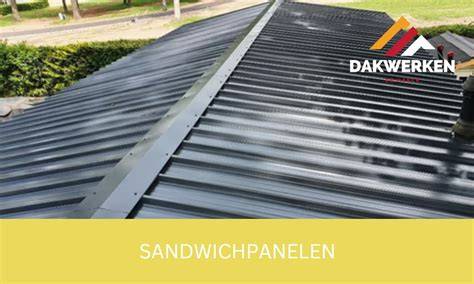

Bij een zadeldak wordt in het midden een nok geplaatst, bij een lessenaarsdak wordt de hoogste rand van het dak afgewerkt met getande muurnokken. De linker- en rechterzijkant van het dak (gezien vanaf de gootzijde) worden afgewerkt met windveren. Bij een ingesloten dak (waarbij de omliggende muren hoger zijn dan het vlak van de panelen) wordt gebruik gemaakt van de opstaande getande muurnok en de opstaande windveer. Aan de gootzijde worden de panelen vaak afgewerkt met een isolatiebeschermprofiel. Zorg dat de isolatie overal doorloopt en dat er geen wind of water meer naar binnen kan bij het plooiwerk. Aan de nokzijde wordt dit bereikt door negatieve vulstroken te gebruiken. Vaak wordt ook de buitenste staalplaat naar boven gebogen met behulp van de handzettang als extra waterkering.
Veilig werken en praktische tips
Werk bij voorkeur met minimum 2 personen. De montage kan zowel door doe-het-zelfers als door professionals worden uitgevoerd; het begrijpen van het proces kan de duurzaamheid en prestaties aanzienlijk verbeteren. Voor het verplaatsen en monteren van producten is het aan te raden ze zorgvuldig te vervoeren, lossen en opslaan. Pakketten tot zes meter kunnen met een vorkheftruck worden afgeladen; voor langere lengtes wordt een evenaar met hijsbanden aanbevolen. Pakketten dienen vrij van de grond en onder afschot opgeslagen te worden. Bescherm pakketten tegen direct zonlicht, kou, regen en vervuiling. Bij extreme warmte (>25 °C) is afdekken belangrijk. Tussen de platen of elementen opgesloten water kan corrosie veroorzaken, vooral bij verzinkte, niet-gecoate producten.
Veelgestelde vragen en aanvullende informatie
- Q: Kan ik dakpanelen ook gebruiken als wandpanelen? A: Dat is perfect mogelijk; enkel afwerken rond ramen en deuren zal iets meer precisie vragen.
- Q: Kunnen metaalschroeven ook in houten balken gebruikt worden?
Plan en planning
Deze montagegids, inclusief alle tekst, afbeeldingen en inhoud, is eigendom van Kameleon BV en beschermd door auteursrechten. Planning en voorbereiding omvatten het kiezen van de juiste panelen, het begrijpen van de ondergrond en het verzamelen van de juiste gereedschappen en materialen. Voor extra informatie over transport, opslag en montage verwijzen wij naar de Kwaliteitsrichtlijn metalen gevels en daken, te downloaden in de zone.
Extra hulp en hulpmiddelen
Bij het plaatsen van sandwichpanelen kan het raadzaam zijn om elk paneel nauwkeurig in verticale stand te plaatsen met behulp van een waterpas of schietlood. Gebruik lastverdeelplaatjes bij verborgen bevestiging om belasting goed te verdelen. Verwijder beschermfolies onmiddellijk na installatie. Voor het inkorten en afschuimen van profielplaten gebruik een knabbelschaar; voor sandwichpanelen een decoupeerzaag of handcirkelzaag met geschikt zaagblad. Vermijd bij natte omstandigheden snijden en boren.
HOW TO | Keralit gevelbekleding monteren (verticaal)
Let op: Bij geperforeerde profielen is droog transport en opslag extra belangrijk om corrosie te voorkomen. Gebruik vacuümzuignappen bij hijsen en kraanwerk voor de montage van sandwichpanelen, dakplaten en gevelplaten.
Samenvatting van kernpunten
- Beginnen met rechte dragers en correct startprofiel.
- Verzekeren van waterpas status en juiste schroeflengte.
- Bescherming tegen koudebruggen en correcte afwerking rondom ramen en deuren.
- Overgangen en hoeken afwerken met buiten- en binnenhoekprofielen.
- Precisie bij dakwerk: goot- en nokzijde, overlap en liggers.
- Veilig werken: minimaal twee personen, passende hijsmiddelen.
- Bescherming tegen zon, regen en opslagomstandigheden.
