Een inlaatcombinatie is een essentieel onderdeel van elke centrale verwarmingsinstallatie en is wettelijk verplicht. Het zorgt ervoor dat uw CV-ketel veilig en probleemloos kan werken door verschillende functionaliteiten te combineren. Deze functies zijn cruciaal voor het voorkomen van diverse problemen en het waarborgen van de levensduur van uw apparatuur.
Wat is een Inlaatcombinatie?

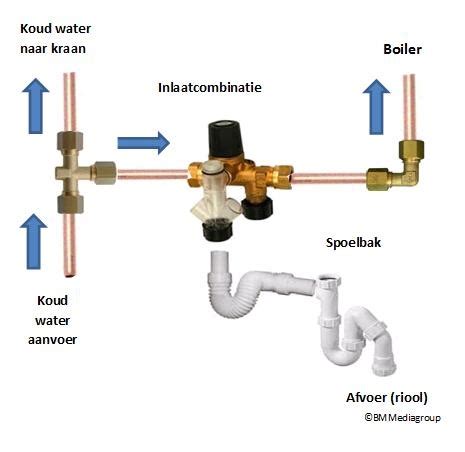

De naam "inlaatcombinatie" geeft al aan dat dit onderdeel verschillende functies combineert. Het wordt vóór uw CV-ketel in de koudwaterleiding geplaatst. De belangrijkste rol is het reguleren van de waterdruk en het voorkomen van terugstroming van warm water naar de drinkwaterleiding.
Componenten van een Inlaatcombinatie en hun Functie
Een typische inlaatcombinatie bestaat uit verschillende onderdelen, elk met een specifieke functie:
Stopkraan
De stopkraan dient om de CV-ketel van het water af te sluiten. Dit is noodzakelijk voor bijvoorbeeld onderhoudswerkzaamheden of het testen van de keerklep.
Beproevingsaansluiting
De beproevingsaansluiting wordt gebruikt om de correcte werking van de keerklep te controleren. Deze keerklep is cruciaal om te voorkomen dat warm water uit de ketel terug kan stromen in de drinkwaterleiding.
Ontlastklep (Overstortventiel)
De ontlastklep, vaak aangeduid als overstortventiel, voorkomt dat de druk in de CV-ketel te hoog oploopt. Wanneer water wordt opgewarmd, neemt de druk toe. Bij een druk van ongeveer 7 tot 8 bar wordt dit ventiel geactiveerd. Het laat dan precies genoeg water ontsnappen om de druk onder de kritieke waarde te laten zakken.
Luchtonderbreking
De luchtonderbreking voorkomt dat water uit de waterleiding in contact kan komen met water uit de rioolafvoer, met name tijdens het afvoeren van water door de ontlastklep.
Werking en Veelvoorkomende Misverstanden
Het is belangrijk te begrijpen dat het ontsnappen van water uit het overstortventiel een teken is dat de inlaatcombinatie goed functioneert, vooral tijdens het opwarmen van water in de ketel of boiler. Dit wordt vaak verward met lekken, maar is een normale beveiligingsmaatregel. Een probleem ontstaat pas als de combinatie lekt wanneer de ketel niet wordt opgestart, of als er op een andere plek dan het overstortventiel water verloren gaat.
Bij boilers is de inlaatcombinatie eveneens een belangrijke accessoire. Het zorgt ervoor dat er geen interne overdruk ontstaat in de boiler wanneer het water opwarmt en uitzet. Het uitgezette water wordt via de ontlastklep naar de afvoer geleid.
Herman is van het gas af door zelf aangepaste boilers | RTV Oost
Symbolen op Bouwtechnische Tekeningen
Op bouwtechnische tekeningen worden diverse symbolen, iconen en figuren gebruikt om componenten aan te duiden. De bronnen van deze symbolen kunnen variëren, en vaak zijn er meerdere symbolen mogelijk voor hetzelfde begrip, of een symbool kan meerdere betekenissen hebben. In dergelijke gevallen is een verklarende tekst essentieel.
Hieronder een overzicht van enkele relevante symbolen en hun betekenissen, met name gericht op verwarmings- en waterleidingsystemen:
- Inlaatcombinatie: Het symbool voor een inlaatcombinatie.
- 3-weg mengklep met motor: Geeft een regelklep aan die drie aansluitingen heeft en wordt aangestuurd door een motor.
- Open-dicht-afsluiter met motor: Een klep die volledig open of dicht kan en door een motor wordt bediend.
- Debiet regelaar met motor: Een apparaat dat de doorstroming van vloeistof regelt en motorisch wordt aangestuurd.
- AVDO / Bypass: Staat voor een automatische bypass, een omleiding voor de doorstroming.
- Circulatiepomp: Het symbool voor een pomp die circuleert.
- Regelbare circulatiepomp: Een pomp waarvan de capaciteit regelbaar is.
- Mengautomaat: Een apparaat dat de temperatuur van het mengwater regelt.
- Terugslagklep (Keerklep): Een klep die de doorstroming in één richting toestaat.
- Inregelafsluiter (afleesbaar): Een afsluiter waarmee de doorstroming ingesteld en afgelezen kan worden.
- Hand afsluiter: Een kraan die handmatig bediend wordt.
- Overstort beveiliging: Het symbool voor een drukbeveiliging.
- Expansievat: Een vat dat drukverschillen opvangt in gesloten systemen.
- Vuilfilter: Een filter om vuildeeltjes uit het water te verwijderen.
- Platenwisselaar: Een warmtewisselaar opgebouwd uit platen.
- Manometer en overstort: Combineert een drukmeter met een overdrukbeveiliging.
- (Automatische) ontluchter: Een apparaat dat automatisch lucht uit het systeem verwijdert.
- Openverdeler: Een verdeelelement met open aansluitingen.
- Beluchter: Een apparaat dat lucht toevoegt.
Specificaties en Toepassingen
De meeste inlaatcombinaties die op de markt worden gebracht, hebben een nominale middellijn van ½”. Het is echter belangrijk op te merken dat deze maat in veel gevallen niet voldoende groot is voor bepaalde toepassingen, hoewel de norm NEN-EN 1488 ook gericht is op grotere maten.
Een inlaatcombinatie is direct nodig bij de aansluiting van boilers. Het is een cruciaal onderdeel voor de veilige werking van de boiler, vooral tijdens het opwarmen wanneer er 'expansie' water vrijkomt.
Uitzonderingen
Niet in alle gevallen is een inlaatcombinatie noodzakelijk. Bij een doorstromer (een boiler die water direct verwarmt bij doorstroming) is een inlaatcombinatie niet nodig. Ook bij lagedrukboilers is deze component doorgaans niet vereist.
Onderhoud en Veelgestelde Vragen
Regelmatig onderhoud van de CV-ketel en de bijbehorende componenten, inclusief de inlaatcombinatie, is essentieel voor een veilige en efficiënte werking van het verwarmingssysteem. Installateurs controleren de inlaatcombinatie tijdens periodiek onderhoud en vervangen deze indien nodig.
Veelgestelde Vragen over de Inlaatcombinatie:
- Er komt geen water uit mijn ontlastklep.
Dit is normaal als de druk in het systeem binnen de veilige grenzen blijft. De ontlastklep activeert alleen bij te hoge druk. Het is wel goed om te weten dat dit op een bepaald moment kan gebeuren. - Ik zie druppels aan de onder- en bovenkant van mijn ontlastklep.
Hoewel druppels bij te hoge druk normaal zijn, kunnen druppels aan de boven- of onderkant van de ontlastklep duiden op een niet goed gemaakte verbinding. De hoeveelheid druppels kan ook afhangen van de ingestelde temperatuur van de boiler; een lagere temperatuur kan het aantal druppels verminderen.
Feenstra en Boilermarkt.nl benadrukken het belang van het laten uitvoeren van vervangingen door een vakman en gebruiken uitsluitend onderdelen van hoge kwaliteit die voldoen aan de Europese veiligheidsnorm NEN-EN 1488.
