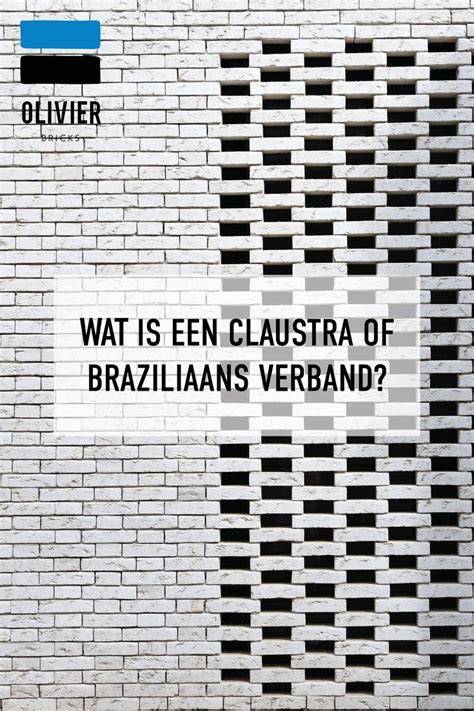

Een claustra- of Braziliaans-verband is een opengewerkt metselwerkverband waarbij stenen alleen met de uiteinden op de eronderliggende laag stenen liggen, waardoor openingen in het metselwerk ontstaan. Dit resulteert in een translucente gevel die esthetisch intrigeert en veel architectonische mogelijkheden biedt.
Wat is claustra-verband en Brazilian bond?
In België wordt dit verband vaak claustra-verband genoemd; in het Nederlands spreken we ook wel van Braziliaans-verband. Het kan beschouwd worden als stootvoegloos metselwerk met zeer brede open stootvoegen. Toch is het geen standaard metselverband en komen er extra voorwaarden bij kijken vanwege de grote openingen en de beperkte contactoppervlakte.
Een claustra-wand levert een esthetisch aantrekkelijke textuur en laat licht door, terwijl privacy en schaduwconstellatie blijven bestaan. Voor sommige gevelontwerpen biedt claustra een kantwerk-achtig uiterlijk, met openingen die willekeurig geplaatst kunnen zijn en variaties in maaswijdte en gebruikte steenoppervlakken mogelijk maken.
Voordelen en kenmerken van claustra- en Braziliaans-verband
- Esthetische aantrekkingskracht - verlevendigt de gevel door een speels, transparant beeld.
- Openingen laten daglicht door waardoor een lichte, luchtige indruk ontstaat.
- Variatie in textuur en vormen - mogelijk door verschillende steensoorten of wijzen van uitsteek achter de gevel.
- Licht- en schaduwwerking - achter een raam achter de claustra-wand ontstaat een spanning tussen binnen en buiten.
- Ventilatie en warmte - bij een geopend raam kan lucht stromen langs de openingen.
- Kantelwerkachtige uitstraling - het kan een gevel een kantwerk-achtige elegantie geven.
Nadelen en aandachtspunten
- Beperkt draagvlak - doordat achter de claustra-wand meestal geen draagmuur is, vergt verankering extra aandacht voor windbelasting en stabiliteit.
- Sterkte en hechting - de openingen en het korte hechvlak verminderen potentieel de sterkte; pas de grootte en vorm van openingen, maaswijdte en baksteenafmetingen zorgvuldig toe.
- Afvoer hemelwater - extra aandacht voor de afvoer van water achter de openingen; spouwafdichting en drainering zijn cruciaal.
- Vervuiling en onderhoud - achter claustra kunnen vervuiling en vocht langer blijven bestaan als ramen niet achter de claustra kunnen openen.
- Verankering vensters - speciale aandacht voor het vensterkozijn en de aansluiting met de claustra-wand.
Vereisten en normen voor metselverbanden inclusief Braziliaans-verband
Er bestaan veel metselverbanden; klassieke verbindingen zoals Noors-, Vlaams- en Kruisverband dienen als basis, terwijl staand verband ook veel toegepast wordt als buitenspouwblad. In de norm NEN-EN 1996-1-1 (metselwerknorm) wordt de term steenverband gebruikt en wordt beschreven wat een metselverband moet bereiken: regelmatige patroonvorming voor samenwerking en minimale overlappingslengtes. De overlappingslengte moet minimaal 40 mm zijn als stenen hoog ≤ 250 mm, anders minimaal 0,2 maal de hoogte van de steen plus 100 mm.
Voor Braziliaans-verband gelden aanvullende eisen uit de Eurocode en NEN-EN 1996-1-1: een minimale overlappingslengte van 40 mm en volledige voldoening van de mortelvoegen, tenzij achteraf extra maatregelen worden getroffen zoals wapeningsvoorzieningen. Bij horizontale belasting wordt vooral de buigtreksterkte maatgevend en vereist mogelijk extra hechtsterkte door bewerking van bakstenen of hydrofobeerde behandelingen. In gevallen met opengewerkte verbindingen moet rekening gehouden worden met de effectieve doorsnede van het verband.
Het gebruik van spouwankers is cruciaal in Braziliaans-verband. Plaatsing gebeurt over de volle hoogte van het metselwerkvlak en conform regels zoals: eerste rij spouwankers binnen 200 mm vanaf wandrand, en bij aanwezigheid van een latei of geveldrager binnen 500 mm. Achter-constructie moet net zo stijf of stijver zijn dan het metselwerk; indien het wandvlak loskomt, dienen zaaks achterconstructies (bijv. houten frames of staalconstructies) zodanig te voorzien dat spouwankers kunnen worden aangebracht. Spouwankers zijn gecertificeerd voor hout, beton, betonsteen en kalkzandsteen; geen certificaten voor staal, wat invloed heeft op de keuze van achterconstructie.
Een belangrijk aandachtspunt is de maatspreiding volgens NEN-EN 771-1 en eventuele afwijkingen in dunne voegen (<8 mm) of tegelverbanden. In dergelijke gevallen kan een aangepaste maatafwijking nodig zijn in samenspraak met de baksteenproducent en BRL 1007. IndienBraziliaans-verband los in een gevelvlak staat, moeten er alternatieve constructies zijn die de windbelasting kunnen afvoeren naar de hoofd- of secundaire draagconstructie.
Technische overwegingen bij toepassing
Wanneer het Braziliaans-verband wordt toegepast, wordt geadviseerd dat het ontwerp al vroeg in het traject rekening houdt met randvoorwaarden van het metselwerk. Voor klampmetselwerk, waarbij bakstenen langs de kant vervormd worden met halve blokken, bestaan specifieke windbelastingseisen: bijvoorbeeld bij klamp buitenblad is buigsterkte vaak beperkter, dus vereist het binnenspouwblad extra sterkte en minimaal zes spouwankers per m2 voor overdracht van windbelastingen. Een buitenblad kan ook verlijmd worden met speciale spouwankers en een nauwkeurig ontwerp om dezelfde sterkte te bereiken als een traditioneel 100 mm dik blad.
Bij het ontwerpen van opengewerkte wanden is onderhoud en toegankelijkheid van cruciaal belang, vooral rondom ramen. Randen en dilataties vereisen zorgvuldige verankering en aansluitingen met de achterconstructie. In projecten waar Braziliaans-verband toegepast wordt, moeten oplossingen in de ontwerpfase worden bedacht die aansluiten bij randvoorwaarden zoals windbelasting, vochtproblematiek en onderhoud.
Praktische toepassingen en varianten
Een bijzondere esthetische variant is klamp-metselwerk, waarbij zichtvlakken ontstaan van circa 210 x 100 mm en waarbij het buitenblad smaller kan zijn. Voor vergroting van de wind- en structurele stabiliteit kan de detaillering met spouwankers en een sterk binnenspouwblad worden versterkt. Claustra-metselwerk biedt mogelijkheden voor raampartijen; kies ramen die naar binnen openen om onderhoud en repareerbare toegang te vergemakkelijken.
Zoals besproken worden Braziliaans- of Claustra-verbanden doorgaans uitgevoerd met een achter-constructie die aan de eisen van het metselwerk voldoet. Losse Braziliaans-verband gevelvlakken die niet naadloos aansluiten op het aangrenzende metselwerk, worden als aparte vlakken beschouwd en vereisen aanvullende beoordeling voor stabiliteit en windbelasting. Voor wind- en luchtdoorlatendheid geldt in NEN-EN 1991-1-4 de doorlatendheid μ als verhouding tussen openingen en totale oppervlak van de laag; de buitentegels-/openingsverdeling bepaalt cp-net voor overdruk en onderdruk.
Samengevatte aanpak en ontwerpadvies
Bij toepassing van Braziliaans-/Claustra-verband is een integrale benadering van ontwerp, uitvoering en oplevering essentieel. De spouwankers en achter-constructie moeten zodanig worden ontworpen dat windbelasting effectief wordt afgedragen en dat de openingen geen overmatige vervuiling of vochtproblemen veroorzaken. Naast esthetiek en lichtdoorlating vereist het opengewerkt metselwerk ook nauwkeurige maatvoering en regelmatige inspectie tijdens de bouw en onderhoud.
VPTZ Kwaliteitskompas Ondertiteld 4K
In projecten kan Braziliaans-verband ook zonder directe achter-constructie bestaan, mits een secundaire constructie voldoende draagkracht en verankering biedt. Een carefully ontworpen achter-constructie moet voldoen aan de regels voor metselwerk en de bijbehorende normen en richtlijnen voor windbelasting en spouwankerplaatsing.
Het artikel behandelt bovendien de terminologie en verwijzingen naar publieke publicaties waarin eerder over stootvoegloos en Braziliaans-verband is geschreven, en benadrukt het belang van consistente definities tussen vakliteratuur en praktijk op de bouwplaats. Een integrale benadering vanuit ontwerp tot uitvoering blijft de sleutel tot een duurzaam en esthetisch verantwoord resultaat.
