De rollaag van baksteen metselwerk is een markante verschijning in het Hollandse gevelbeeld. Door bakstenen niet plat, maar verticaal op de smalle kant te metselen, ontstaat een visuele onderbreking van het reguliere metselverband. Het gaat hier niet enkel om esthetiek. Constructief gezien verdeelt een rollaag de neerwaartse druk van het bovenliggende metselwerk bij kleinere openingen in de muur, zoals boven vensters of deuren. Meestal beperkt deze zelfdragende functie zich tot overspanningen van maximaal tachtig centimeter. Daarboven neemt de kans op doorbuiging en scheurvorming toe, tenzij er aanvullende maatregelen worden getroffen.
De realisatie van een rollaag start bij een nauwkeurige maatvoering. De metselaar verdeelt de beschikbare breedte zodanig dat er geen onlogische passtukken ontstaan aan de uiteinden. Bij een overspanning boven een gevelopening wordt vaak een tijdelijke ondersteuning geplaatst, zoals een stelplank of een houten formeel. Deze draagt het gewicht van de stenen totdat de mortel voldoende is uitgehard om de krachten zelfstandig over te brengen naar de omliggende muurdelen. De stenen staan rechtop; specie wordt op de flanken aangebracht, waarna de steen verticaal in het verband wordt gedrukt. Consistentie in de voegdikte is hierbij essentieel voor een strak visueel resultaat. Een gespannen draad bewaakt de horizontale lijn en de diepte ten opzichte van het achterliggende of omliggende gevelvlak. Soms springt de rollaag bewust iets naar voren voor extra reliëf.
Bij de toepassing als raamdorpel of aan de bovenzijde van een muurvlak worden de stenen veelal onder een lichte hellingshoek geplaatst. Dit bevordert de afwatering van regenwater. De stenen rusten dan op een bedding van mortel terwijl de verticale voegen de onderlinge verbinding waarborgen. Na het aantrekken van de specie volgt de afwerking. De tijdelijke ondersteuning verdwijnt. Wat overblijft is een solide constructie. De verschijningsvorm van een rollaag wordt primair bepaald door de oriëntatie van de baksteen. We onderscheiden twee hoofdvormen. De kopse rollaag is de meest voorkomende variant in het traditionele metselwerk. Hierbij staan de stenen op hun kopse kant, waardoor de diepte van de rollaag gelijk is aan de volledige lengte van de baksteen (vaak 210 mm). Dit geeft een robuust en krachtig accent aan de gevel. De strekse rollaag daarentegen gebruikt de lange zijkant van de steen als basis. De laag is hierdoor minder hoog, gelijk aan de breedte van de steen (circa 100 mm).
Niet elke rollaag ligt waterpas. De functie bepaalt de hoek. Bij een horizontale beëindiging van een muur of als overspanning boven een kozijn spreken we van een vlakke rollaag. Maar kijk naar een raamdorpel. Hier wordt vaak een hellende rollaag toegepast. De stenen worden schuin gemetseld onder een hoek van ongeveer 15 tot 20 graden. Waarom? Afwatering. Regenwater mag niet blijven staan of in de spouw trekken. Er bestaat ook een onderscheid tussen de zelfdragende rollaag en de schijnrollaag. De traditionele variant draagt zichzelf over een kleine overspanning. In de moderne utiliteitsbouw zien we echter vaak dat de rollaag 'hangt' aan een achterliggende latei of geveldrager. Esthetisch een rollaag, constructief een bekleding.
Soms ontstaat er verwarring met de ontlastingsboog. Hoewel beide constructies een opening overspannen, is de vorm het cruciale verschil. Een rollaag is recht. Een ontlastingsboog is gebogen (segmentboog, halfronde boog) en verdeelt de krachten efficiënter naar de omliggende muren. Een rollaag is beperkter in zijn draagkracht. Ook de term 'staand verband' valt weleens. Dit is echter een onjuiste benaming; een rollaag is een specifieke koers in het metselwerk, geen doorlopend verband voor een heel muurvlak.
Bij een moderne villabouw fungeert de rollaag vaak als puur visueel accent. Een hoge gevel van donkerbruine bakstenen wordt halverwege onderbroken door een rij stenen op hun lange zijde. Dit is de strekse rollaag. Het breekt de eentonigheid van het grote vlak. Het oogt robuust. De architect kiest hier voor reliëf door de laag een centimeter te laten overstekken. Denk ook aan de afwerking van een gemetselde tuinmuur. Zonder rollaag trekt regenwater direct de open voegen aan de bovenzijde in. Door de stenen op hun kant te metselen, vloeit het water effectief weg. Functioneel. Het beschermt de constructie tegen vorstschade en vroegtijdige erosie van het mortelbed.

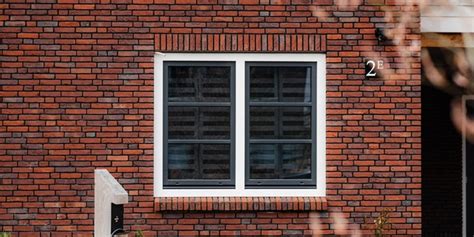

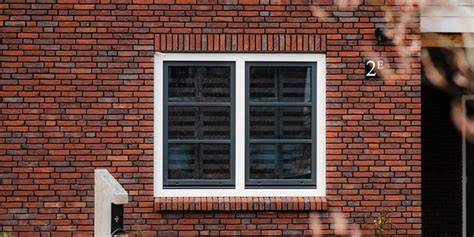

Onder het kozijn van een karakteristieke jaren '30 woning zie je de rollaag vaak terug als raamdorpel. De stenen liggen hier onder een scherpe hoek. Ze steken net iets buiten de gevel uit. Een eenvoudige maar doeltreffende oplossing voor de waterkering. Metselwerk staat nooit op zichzelf. Het Besluit Bouwwerken Leefomgeving (BBL) vormt het wettelijk fundament voor elke rollaag die in de Nederlandse bouw wordt opgetrokken. Veiligheid gaat voor alles. De eisen voor de mechanische sterkte en de stabiliteit van constructies zijn hierin onwrikbaar vastgelegd. Voor de concrete technische uitwerking van een rollaag grijpen constructeurs en uitvoerders vrijwel altijd terug op de Eurocode 6-reeks, specifiek NEN-EN 1996-1-1. Deze normering dicteert hoe ongewapend metselwerk zich moet gedragen onder diverse belastingen.
Een rollaag fungeert in de praktijk vaak als een kleinschalige latei, een overspanning. Volgens de geldende normen moet de opname van de optredende trekkrachten te allen tijde gewaarborgd zijn. Lukt dat niet met louter mortel en baksteen? Dan is een constructieve ondersteuning, zoals een stalen latei of een geveldrager, wettelijk noodzakelijk om aan de constructieve veiligheidseisen te voldoen. Geen concessies. Daarnaast stelt de regelgeving eisen aan de duurzaamheid van het materiaalgebruik. De toegepaste bakstenen moeten voorzien zijn van een CE-markering. Dit certificaat bewijst dat de stenen voldoen aan Europese prestatie-eisen voor onder andere vorstbestendigheid en druksterkte. Cruciaal voor rollagen die direct aan de weersinvloeden worden blootgesteld.
Vakmanschap ontmoet wetgeving bij raamdorpels. Hier schrijft de regelgeving indirect voor dat de waterhuishouding van de gevel op orde moet zijn. Geen vochtophoping. Geen vorstschade door stilstaand water. Bij werkzaamheden aan monumenten kunnen bovendien aanvullende welstanden of voorschriften vanuit erfgoedwet gelden. De rollaag moet in die gevallen niet alleen technisch deugen, maar ook historisch accuraat zijn.
De rollaag vindt zijn oorsprong in de pure noodzaak van de traditionele baksteenbouw. In een tijd waarin stalen lateien en gewapend beton nog niet bestonden, moesten metselaars slimme oplossingen bedenken om gevelopeningen te overbruggen. De verticale positionering van stenen bood hier uitkomst. Middeleeuwse en vroegmoderne bouwers pasten de techniek vooral functioneel toe als robuuste beëindiging van muren of als bescheiden latei-vervanger. Natuursteen was immers duur. Baksteen was lokaal. Goedkoop ook. Tijdens de negentiende-eeuwse industrialisatie verschoof de focus. De productie van bakstenen werd gestandaardiseerd. Formaten werden constanter. Dit stelde metselaars in staat om strakker en mathematischer te werken, waardoor de rollaag ook een sterker esthetisch karakter kreeg in de burgerlijke architectuur. De echte bloeiperiode voor de rollaag als decoratief element brak aan in het begin van de twintigste eeuw. Architecten van de Amsterdamse School en het Expressionisme zagen in de rollaag een middel om textuur en schaduwwerking aan de gevel toe te voegen. Het metselwerk werd plastisch. Stenen werden niet meer alleen plat gelegd, maar gedraaid, gekanteld en uit de gevel getrokken om ritme te creëren. Vakmanschap werd kunst.
Na de Tweede Wereldoorlog veranderde de rol van de rollaag drastisch door de opkomst van de spouwmuur en prefab-constructies. Waar de rollaag voorheen een integraal onderdeel was van de dragende structuur, degradeerde hij in de moderne systeembouw vaak tot een 'schijn-detail' dat enkel nog dient om de suggestie van ambacht te wekken terwijl een verzinkt stalen profiel het eigenlijke werk doet. De introductie van de stalen hoeklijn en de geveldrager in de tweede helft van de twintigste eeuw nam de constructieve taak grotendeels over. Esthetiek bleef. De zelfdragende functie verdween echter naar de achtergrond. De zelfdragende functie van een rollaag beperkt zich meestal tot overspanningen van maximaal tachtig centimeter.
Een rollaag is een metselverband waarbij de bakstenen verticaal liggen (op hun zijkant, dus op de strek of op de kop en niet op het platte deel van de steen). De rollaag wordt gebruikt als architectonisch interessant beeld, om een wat saaie gevel te "breken", wanneer de laag bakstenen te klein is en als latei boven een venster of deur. De rollaag geeft in een bakstenen muur een natuurlijke afbakening van de muuropening. Een rollaag is steviger dan een gemetselde laag platgelegde stenen. De term rollaag (of linteel in Vlaanderen) staat voor een soort metselwerk dat je bij veel woningen tegenkomt. Bij deze techniek liggen bakstenen verticaal op een kozijn van een deuropening of raam. Dit metselverband wordt vaak toegepast als er maar een relatief kleine overspanning moet worden overbrugd boven wanddoorbrekingen, zoals bij een (klein) raam of deur het geval is. Een rollaag dient als versteviging van de gevel en draagt de muurconstructie die er boven zit. Ook kan er gekozen worden voor rollaag metselwerk als decoratieve doeleinden, wanneer er bijvoorbeeld al een latei aanwezig is.
Verschil rollaag en latei. Voor het verstevigen van een bovenliggende gemetselde constructie zijn er verschillende mogelijkheden. Het belangrijkste verschil tussen een rollaag en latei is dat een latei vrijwel altijd voor grotere overbruggingen wordt toegepast, omdat de gevel daarboven meer druk uitoefent dan op bijvoorbeeld een (klein) raam. Een latei is dan ook gemaakt van gewapend beton, staal of hout. Een rollaag kan als zelfdragende variant dienen, maar voor grotere overspanningen is vaak extra ondersteuning nodig.
Rollagen zetten
De rollaag werkt als zowel esthetisch element als functionele structuur. Voor de praktijk geldt dat de nieuwbouwkwaliteit en weersinvloeden leiden tot variatie in onderhoud tussen beschermde en onbeschermde gevels. Bij de uitvoering moet rekening worden gehouden met bereikbaarheid en eventuele gelijktijdigheid van werkzaamheden aan gerelateerde componenten. De nieuwbouwkwaliteit is er duidelijk af; invloeden vanuit weer en wind worden zichtbaar. Geringe gebreken zoals vervuiling en kalk- en zoutuitslag beginnen waarneembaar te worden. Serieuze gebreken beginnen de overhand te krijgen, zoals krimp- en zettingsscheuren en slecht voegwerk. Plaatselijk is sprake van vochtdoorslag en loszittende stenen. Op steeds grotere schaal zijn krimpscheuren op contactvlakken, zettingscheuren en scheurvorming door thermische werking te zien. Ernstige gebreken vallen erg op, zoals loszittende stenen, losstaand metselwerk en metselwerk dat ontbreekt. Grote delen van de rollaag vertonen structureel serieuze gebreken. De rollaag verkeert in slechte staat.
Uitvoeren en onderhouden van rollagen vereist aandacht voor CE-markering van gebruikte bakstenen en naleving van EU-normen. Bij monumentale werken kunnen aanvullende welstandseisen of voorschriften vanuit erfgoedwetten gelden. De rollaag vindt zijn oorsprong in de noodzaak van de traditionele baksteenbouw en heeft zich door de eeuwen heen ontwikkeld van functioneel bouwverband tot decoratief element in de twintigste eeuw. In de moderne bouw blijft de rollaag vooral een gewaardeerde combinatie van esthetiek en structurele ondersteuning, waarbij de mogelijkheid bestaat dat stalen lateien of geveldragers de dragende rol overnemen. De rollaag dient als versteviging van de muur en kan tevens als raamdorpel fungeren, met waterafvoer en bescherming tegen vorst en erosie als belangrijke functies.
| Type rollaag | Hoogte/Diepte | Toepassing |
|---|---|---|
| Kopse rollaag | Hoogte circa 210 mm | Staat op koppen van stenen, robuust accent |
| Strekse rollaag | Hoogte circa 100 mm | Laag gelijk aan breedte steen, reliëf en minder hoogte |
Rollaag van baksteen metselwerk met een afmeting circa 210 x 100 x 50 mm, en rollaag hoogte van 110 tot 210 mm, is een veelvoorkomende variant in halfsteens muren uitgevoerd in schoonwerk. De prijzen van de stenen zijn gebaseerd op levering in Hulo af fabriek. Prefab mortel droog/semi-droog/nat; voegwerk grijze cement, platvol geborsteld.
