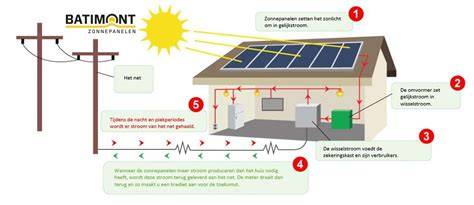

Wat doet een zonnepaneel als de zon niet schijnt? Zonnecellen vangen zonlicht op en zetten het om in gelijkstroom, die vervolgens door de omvormer in wisselstroom wordt omgezet. Zonnepanelen produceren ook bij diffuus licht en bewolkte dagen elektriciteit, maar volledige schaduw heeft een groter negatief effect op de productie. Een dakkapel kan bijvoorbeeld schaduw veroorzaken en daarmee het rendement beïnvloeden.
Schaduw versus diffuus licht
Zonnecellen kunnen diffuus licht (zoals licht van wolken of gefilterd door bladeren) omzetten in elektriciteit. Wanneer er geen zonlicht maar juist schaduw op een zonnecel valt, kan deze geen energie opwekken en wordt de cel warm: hot spot-risico. Een dakkapel kan in veel gevallen voor meer of minder schaduw zorgen, afhankelijk van de oriëntatie en ligging ten opzichte van de zon.
Het effect van gefilterd licht
Gefilterd of diffuus licht levert minder vermogen op dan direct zonlicht, maar is nog steeds bruikbaar. De aanwezigheid van bomen, gebouwen of obstakels zoals een schoorsteen kan de hoeveelheid direct zonlicht verminderen en zo de opbrengst verlagen. De aanwezigheid van een dakkapel op het dak kan bovendien meerdere schermlijnen creëren die schaduw geven op verschillende plekken van het paneel.
Invloed van volledige schaduw op een enkele zonnecel
Een zonnecel die helemaal geen zonlicht opvangt, kan geen energie opwekken. Doordat cellen in serie zijn aangesloten, bepaalt de cel met de laagste stroom de stroom van de hele string. Een afgeschermde cel levert slechts een fractie van zijn potentieel, wat de hele reeks beïnvloedt.
Wat als meerdere zonnecellen volledig in de schaduw liggen?
In theorie zou de stroom van de wel gedekte cellen door alle beschaduwde cellen heen moeten lopen, wat de productie aanzienlijk kan verlagen. Gelukkig zijn moderne panelen voorzien van bypass diodes die de beschaduwde banen uitschakelen en de rest van het paneel laten blijven leveren. Hierbij schakelt een diode een derde van het paneel tijdelijk uit, waardoor de impact van schaduw kleiner wordt.
De bypass-diodes
Bypass-diodes verdelen een paneel in substrings en zorgen ervoor dat beschadigde of beschaduwde substrings genegeerd kunnen worden. Dit vermindert het negatieve effect van schaduw en voorkomt hot spots. Bij grote schaduwproblemen kan de omvormer extra intelligentie inzetten om de opbrengst te maximaliseren.
De omvormer
De software van de omvormer bepaalt hoe slim de installatie omgaat met beschaduwde cellen en panelen. Een goede omvormer berekent hoe de opbrengst gemaximaliseerd kan worden, ook bij weinig zonlicht en veel schaduw. Elke omvormer heeft minimaal één Maximum Power Point Tracker (MPP-tracker).
Hoeveel energie levert een zonnepaneel op in de zon?
De opbrengst varieert per paneel en hangt af van het totale systeem, inclusief de omvormer. Online tools helpen bij berekenen, maar optimaal rendement gebeurt wanneer alle zonnepanelen zoveel mogelijk direct zonlicht opvangen. Een paneel levert bij Vmpp en Impp afhankelijk van het type paneel, vaak richting 390 Wp voor veel gangbare halve-cell ontwerpen.
Hoe kun je de opbrengst berekenen?
Elk paneel en elke omvormer heeft een rol in de uiteindelijke opbrengst. Een string-omvormer sluit panelen in serie aan; schaduw op één paneel kan het hele systeem beïnvloeden. Een systeem met meerdere MPP-trackers of met optimizers of micro-omvormers kan schaduw beperken doordat elk paneel onafhankelijk opereert.
Oplossingen: zo ga je om met schaduw op je zonnepanelen

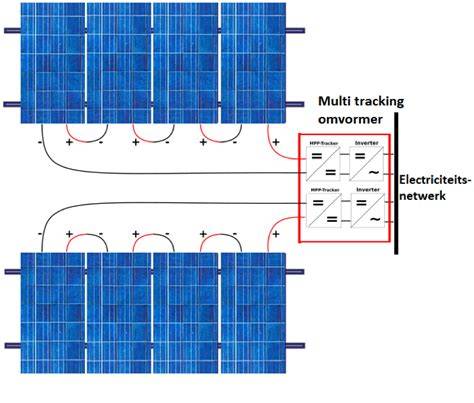

- Optie 1: Goede of meerdere MPP trackers
Met meerdere MPP-trackers kunnen panelen op verschillende strings aangesloten worden, wat de kans vergroot dat schaduw per string beperkt blijft.
- Optie 2: Meerdere MPP-trackers en meer strings
Een toename van strings helpt om schaduw lokaal te beperken en de productie per string beter te sturen.
- Optie 3: Optimizers
Optimizers achter elk paneel maximaliseren de spanning per paneel en gaan schakelen bij schaduw op delen van het paneel, waardoor verlies beperkt blijft.
- Optie 4: Micro-omvormers en parallelle schakeling
Micro-omvormers zetten DC naar AC op elk paneel, waardoor schaduw op één paneel geen invloed heeft op de rest.
- Optie 5: Minder zonnepanelen plaatsen
Een eenvoudige maar effectieve stap als schaduw op meerdere plekken aanwezig is: minder panelen kunnen leiden tot minder verliezen.
- Optie 6: Oriëntatie van het zonnepaneel: verticaal of horizontaal op hellend of plat dak
Afhankelijk van de schaduwrichting kan portrait (vertical) of landscape (horizontal) positionering beter werken; dit raakt hoe de bypass diodes en substrings van twittering de opbrengst beïnvloeden.
Advies: Laat een zonnepanelexpert de situatie analyseren
Stel via een formulier vragen over zonnepanelen, schaduw en zonne-energie en ontvang gratis een vrijblijvend antwoord van ervaren installateurs. Een professional kan de situatie ter plaatse beoordelen en de beste oplossing voorstellen, zeker bij dakkapellen die potentieel schaduw kunnen veroorzaken.
De toekomst: zonnepanelen die ook in de schaduw werken
Nieuwe technologieën maken zonnepanelen steeds weer beter in schaduwrijke omstandigheden. In het bijzonder kunnen micro-omvormers of optimizers helpen om elke paneel ongeacht schaduw optimaal te laten werken. De naleving van juiste oriëntatie en hellingshoek blijft cruciaal.
Benieuwd welke zonnepanelen bij weinig zon het beste werken?
Een zonnepaneel bestaat uit zonnecellen; bij schaduw werkt het paneel mogelijk niet optimaal. Met bypass diodes en moderne ontwerpen kan echter nog steeds energie worden opgewekt. Voor dakkapellen geldt: de draagkracht en constructie zijn cruciale factoren, evenals schaduw door bomen of naburige structuren. Laat een specialist de situatie bepalen en overweeg of optimizers of micro-omvormers de beste oplossing zijn.
Praktische overwegingen bij plaatsen op een dakkapel
Een standaard dakkapel heeft circa 150 kg per vierkante meter draagkracht; zonnepanelen wegen 15-20 kg per stuk. De positie ten opzichte van de dakkapel beïnvloedt de lichtinval en daarmee de opbrengst. De ideale oriëntatie is afhankelijk van de ligging en schaduwpatronen; in veel gevallen richting zuiden biedt de beste blootstelling, mits geen langdurige schaduw aanwezig is.
Windbelasting en beveiliging zijn eveneens cruciaal bij installaties op verhoogde constructies zoals dakkapellen. Bij grotere projecten kan het voordelig zijn om micro-omvormers of optimizers te gebruiken zodat schaduw op één paneel geen groot effect heeft op de rest.
Productieonderzoeken en praktijkadviezen
Stel dat je 10 panelen installeert met elk 400 Wp. De prijs per Wp ligt vaak rond de €1,10, waardoor de totale investering varieert op basis van aantallen en extra benodigdheden zoals montagemateriaal en omvormers. Ja, zonnepanelen op een noord-gerichte dakkapel zijn mogelijk, maar schaduw kan de efficiëntie negatief beïnvloeden. Een regelmatige evaluatie van de omgeving is aan te raden, aangezien bomen en nieuwbouw schaduw kunnen vergroten of verplaatsen.
Beschouwing bij rechtszaken en vergunningen
In sommige gevallen kan schaduw door een dakkapel juridische implicaties hebben voor buren met zonnepanelen. Uit een recente uitspraak blijkt dat de vergunningverlening soms juist positief kan uitpakken voor de buren; het effect op rendement kan binnen aanvaardbare grenzen blijven. Het advies blijft: overleg en inschakel een specialist voordat je wijzigingen aanbrengt die invloed hebben op de schaduw op andermans systeem.
Conclusie voor de praktijk
Schaduw heeft altijd een negatief effect op de opbrengst, maar moderne oplossingen zoals optimizers en micro-omvormers kunnen dit verlies aanzienlijk beperken. De belangrijkste factoren zijn: exacte plaatsing, oriëntatie, dakkapel-structuur en de aanwezigheid van obstacles. Een zonnepanelenspecialist kan de situatie analyseren en maatwerk aanbevelingen doen, zodat ook bij een dakkapel de opbrengst zo hoog mogelijk blijft.
