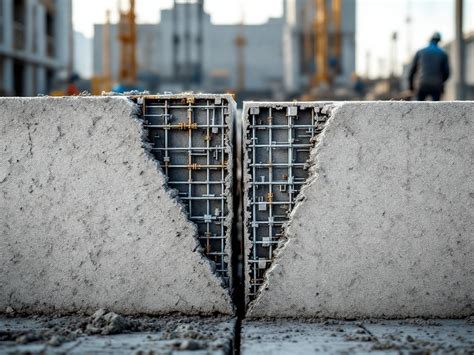

Beton is een fundamenteel bouwmateriaal, gewaardeerd om zijn robuustheid en levensduur. De integriteit van betonconstructies, met name hun weerstand tegen scheurvorming en zware belastingen, is echter sterk afhankelijk van betonwapening. Door het toevoegen van wapeningsmaterialen wordt de treksterkte van beton aanzienlijk verhoogd. Traditioneel is staal het meest gebruikte materiaal voor betonwapening, dankzij zijn kracht, uitstekende hechting met beton en een thermische uitzettingscoëfficiënt die goed aansluit bij die van beton. Deze combinatie van beton en staal resulteert in een materiaal dat zowel druk- als trekbelastingen effectief kan weerstaan.
Naast staal zijn er ook alternatieven zoals koolstofwapening, glasvezelversterkte polymeren (GFRP) en andere composietmaterialen. GFRP biedt bijvoorbeeld een hoge corrosiebestendigheid en wordt daarom toegepast in uitdagende omgevingen zoals maritieme constructies.
Toepassingen van Betonwapening
De techniek van betonwapening vindt brede toepassing in diverse sectoren van de bouw. Het is essentieel voor zowel particuliere woningen als grootschalige infrastructuurprojecten. In de infrastructuur wordt betonwapening veelvuldig gebruikt in de constructie van bruggen, tunnels, dammen en wegen. Binnen de utiliteits- en woningbouw is betonwapening onmisbaar voor het versterken van gebouwen, funderingen en vloeren. Daarnaast wordt de techniek ingezet bij specialistische toepassingen zoals maritieme constructies.
Bekende voorbeelden van historische betonconstructies zijn het Colosseum, dat grotendeels uit beton is opgetrokken, en de betonnen koepel van het Pantheon, die tot op heden de grootste ter wereld is. Het gebruik van beton raakte na het Romeinse Rijk in onbruik, maar werd in de 18e eeuw herontdekt.
Gewapend Beton: De Kracht van Combinatie

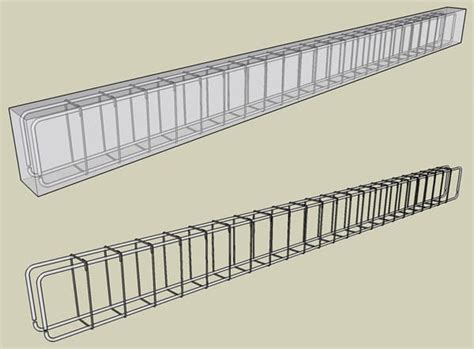

Gewapend beton is een samengesteld materiaal dat de beperkingen van de relatief lage treksterkte en flexibiliteit van puur beton compenseert door de toevoeging van wapening met een hogere treksterkte en taaiheid. Deze wapening, meestal staal, wordt aangebracht voordat het beton uithardt. Het primaire doel van wapening is het voorkomen van onaanvaardbare scheurvorming en structurele defecten die kunnen ontstaan door trekspanningen in bepaalde delen van het beton.
Modern gewapend beton kan diverse armaturen bevatten, waaronder staal, polymeren of alternatieve composietmaterialen. Voor een sterke, taaie en duurzame constructie dient de wapening aan specifieke eigenschappen te voldoen:
- Hoge relatieve sterkte
- Hoge tolerantie van trekspanning
- Goede hechting aan het beton, ongeacht factoren zoals pH en vocht
- Thermische compatibiliteit om onaanvaardbare spanningen bij temperatuurwisselingen te vermijden
- Duurzaamheid, met weerstand tegen corrosie en aanhoudende spanning
Bouwstaalmatten: Praktische Wapening
Bouwstaalmatten zijn constructies van stalen staven, al dan niet gegalvaniseerd, die tot matten worden samengebonden. Deze matten hebben openingen die kunnen variëren tot 150 mm. Het gebruik van prefabricage wapeningsmatten biedt aanzienlijke voordelen, ook voor doe-het-zelvers.
Bouwstaalmatten worden veelvuldig toegepast als wapening in betonnen vloeren. Bij het zelf leggen van een betonnen vloer is een bekisting essentieel. Nadat de gewenste vorm van de vloer met houten planken is gecreëerd, kunnen de bouwstaalmatten op de juiste hoogte worden geplaatst. De positie van de wapening is cruciaal: bij druk aan de bovenzijde van de plaat dient de wapening zich dicht bij de onderkant te bevinden, terwijl bij druk vanuit het midden en aan beide zijden, de wapening dichter bij de bovenzijde moet liggen.
Zelf een Betonnen Vloer Leggen met Bouwstaalmatten
Voor het op de juiste hoogte plaatsen van bouwstaalmatten kunnen stoeptegels of zelf gegoten afstandhouders worden gebruikt. Deze afstandhouders, gemaakt van beton, worden op de ondergrond geplaatst, waarna de bouwstaalmatten erop komen te liggen. Vervolgens wordt het beton in de bekisting gegoten, waarbij de wapening op de correcte hoogte wordt gehouden. Een lange, brede plank wordt gebruikt om de vloer glad en waterpas te maken met een 4x4 balk.
Belangrijke Tips voor het Storten van een Betonnen Vloer
- Zorg voor een minimale, algemene afloop van de vloer, bij voorkeur richting een buitendeur of een afwatering.
- Voor badkamervloeren is een afloop richting het afwateringsputje noodzakelijk.
- Ook betonnen vloeren buiten en garagevloeren moeten licht aflopen om waterophoping te voorkomen.
De benodigde materialen voor het leggen van een betonnen vloer omvatten onder andere betonplex voor bekistingen, balken, metselzand, betonmortel, plastic PE-folie, bouwstaalmatten en diverse gereedschappen zoals een rolmaat, hamer, accuboormachine, schop en waterpas.
Betonwapening leggen in Ulft | Willem Designvloeren
Betonwapening in Gevelmetselwerk: Een Constructieve Noodzaak

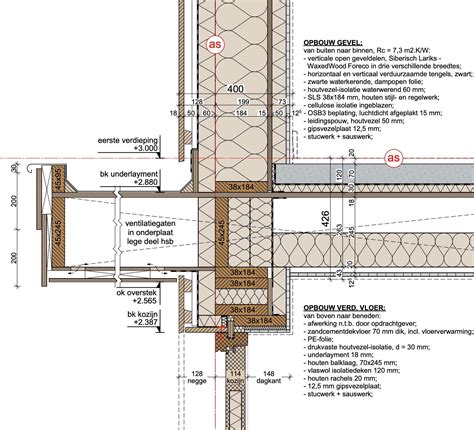

Gevelmetselwerk in combinatie met een stalen binnenblad of draagconstructie komt frequent voor, zowel in de utiliteitsbouw als in de woningbouw. Het correct uitwerken en uitvoeren van dit gevelmetselwerk vereist aandacht voor stabiliteit en doorbuigingseisen. Wanneer metselwerk als een 'schil' om een gebouw wordt aangebracht, wordt de stabiliteit verkregen uit de verankering aan het binnenblad.
Er worden specifieke eisen gesteld aan de maximale, bijkomende doorbuiging van binnenbladen en opvangconstructies om scheurvorming in het gemetselde buitenblad te minimaliseren. Deze eisen gelden ook voor de stalen constructies waaraan het gevelmetselwerk wordt verankerd of waarop het wordt geplaatst.
Verankering en Stabiliteit
Voor staal- en houtconstructies geldt dat deze meer mogen vervormen dan metselwerk. Wanneer het binnenblad veel stijver is dan het gevelmetselwerk, zijn er doorgaans geen problemen met de samenwerking. Situaties waarbij het binnenblad aanzienlijk minder stijf is dan het gevelmetselwerk, bijvoorbeeld bij stalen binnendozen of HSB-elementen in een staalconstructie, vereisen extra aandacht. Kalkzandstenen binnenbladen in een staalconstructie zijn wel voldoende stijf voor directe verankering van het gevelmetselwerk, mits de kalkzandstenen wand zelf goed is verankerd aan de staalconstructie.
In traditionele spouwmuurconstructies wordt de windbelasting op het gevelmetselwerk via spouwankers overgedragen naar de achterconstructie. Dit principe is gebaseerd op maximale afstanden tussen de spouwankers om een gelijkmatige belastingafdracht te garanderen. Volgens CUR-aanbeveling 71 mag de grootste afstand tussen de ankers, zowel horizontaal als verticaal, niet meer dan 0,625 m bedragen.
Indien de afstand tussen de spouwankers groter is dan toegestaan, of als de staalconstructie hier niet aan voldoet, dient getoetst te worden of het metselwerk de overspanning zelf kan overbruggen. Dit is afhankelijk van de buigtreksterkte van het gevelmetselwerk en de te verwerken belastingen. Wanneer het metselwerk onvoldoende sterk is, kan metselwerkwapening de oplossing bieden om de overspanning tussen de verankeringsmogelijkheden te overbruggen.
Dilatatie en Verankering
Metselwerk dient te worden gedilateerd om spanningen te voorkomen. Bij het dilateren van gevelmetselwerk voor een stalen achterconstructie is het van belang rekening te houden met de maximale horizontale randafstand van de verankering, die 0,2 m bedraagt. Dit betekent dat aan beide zijden van een dilatatievoeg deze afstand van 200 mm moet worden aangehouden voor de verankering.
Bij stalen borstwerings- en dakrandsteunen moeten de optredende vervormingen en de mogelijkheden voor correcte verankering van het gevelmetselwerk in acht worden genomen. Het is cruciaal dat het verschil in vervorming tussen het buiten- en binnenblad kan plaatsvinden zonder belemmering op de verankeringspunten. Dit geldt zowel voor horizontale als verticale vervormingen.
Uitdagingen bij Verankering aan Staalconstructies
Het lassen van spouwankers op een staalconstructie kan leiden tot contactcorrosie en beschadiging van de conservering van de staalconstructie. Het schieten van spouwankers elimineert dit risico niet volledig, en er zijn geen gecertificeerde, constructieve geschoten verbindingen op de markt.
Voor stalen kokers van borstwerings- en dakrandsteunen bestaan speciale spouwankers die gebogen zijn in de vorm van het kokerprofiel en om de kokers geschoven kunnen worden. Deze spouwankers kunnen op de juiste hoogte van de lagenmaat worden geschoven en in de lintvoeg van het gevelmetselwerk worden aangebracht. Er zijn echter beperkingen wat betreft spouwmaten en niet alle leveranciers hebben deze standaard in hun assortiment.
Het aanbrengen van houten regels op een staalconstructie is een alternatieve methode om gevelmetselwerk te bevestigen. Het hout moet voldoen aan zowel milieu- als constructieve eisen. Spouwankers kunnen vervolgens met behulp van gecertificeerde spouwankers in de houtconstructie worden verankerd.
Metselwerkwapening: Constructief of Praktisch
Metselwerkwapening, ook wel lintvoegwapening genoemd, is een integraal onderdeel van de Eurocode voor metselwerk (NEN-EN 1996-1-1). Gewapend metselwerk wordt hierin omschreven als metselwerk waarin staven of netten zijn opgenomen in mortel of beton, zodat alle materialen samenwerken bij het weerstand bieden aan belastingen. De lintvoegwapening moet voldoen aan de NEN-EN 845-3 ‘Lintvoegwapening van staal’ en vereist een prestatieverklaring (DoP) van de producent.
Er zijn twee hoofdtoepassingen voor metselwerkwapening:
- Constructieve wapening: Essentieel voor het bereiken van de vereiste constructieve veiligheid. Hiervoor is een berekening noodzakelijk die het type, de hoeveelheid en de positie van de wapening onderbouwt.
- Praktische wapening: Wordt toegepast om mogelijk optredende scheurvorming in wanden te beperken, zonder dat dit strikt noodzakelijk is voor de constructieve veiligheid.
Producten die niet voldoen aan de eisen van NEN-EN 845-3, of die geen correcte prestatieverklaring hebben, zijn niet geschikt voor het constructief wapenen van metselwerk. Standaard wapeningsstaven voor beton of spouwankers zijn eveneens ongeschikt.
In Nederland kan metselwerkwapening naast de CE-verklaring ook een KOMO-attest met productcertificaat verkrijgen op basis van de BRL 2120. Dit certificaat garandeert de kwaliteit en geschiktheid voor de beoogde toepassing.
De verankeringslengte van metselwerkwapening dient door de producent te worden bepaald door middel van proeven en dient minimaal 200 mm te bedragen, conform BRL 2120.
Materiaalkeuze en Toepassing
Wanneer metselwerkwapening van een ander materiaal dan staal wordt gebruikt, is het belangrijk het materiaalgedrag te controleren. Koolstofvezels hebben bijvoorbeeld een hoge sterkte maar ook een grotere initiële rek dan staal.
De toepassing van metselwerkwapening dient per project te worden uitgewerkt en onderbouwd. Indien de wapening constructief wordt toegepast, zijn berekeningen conform de Eurocodes vereist. Een voorgeschreven type metselwerkwapening kan niet zomaar worden vervangen door een ander type of materiaal.
Het vergroten van de afstand tussen dilatatievoegen is mogelijk door het toepassen van metselwerkwapening, mits voldaan wordt aan de voorwaarden in NEN-EN 1996-2. De maximale horizontale afstand tussen verticale dilatatievoegen kan worden vergroot voor muren waarin lintvoegwapening is aangebracht.
Enkele bekende typen metselwerkwapening op de markt zijn onder andere Murfor®. Voor constructief gebruik dient de lintvoegwapening te bestaan uit gelast draad met een minimale draaddiameter van 3,0 mm voor de langsdraden, conform NEN-EN 845-3.
Het is van belang om altijd goed te controleren op welke basis een prestatieverklaring (DoP) is afgegeven en of deze voldoet aan de geldende normen.
Kosten van Betonwapening
De kosten voor betonwapening zijn afhankelijk van diverse factoren, waaronder het type wapening en de benodigde hoeveelheid. Gemiddeld liggen de kosten voor standaard bouwstaalmatten tussen de €5 en €15 per vierkante meter. De dikte van de betonvloer en het totale oppervlak zijn eveneens bepalend voor de uiteindelijke prijs.
Voor een betonplaat van 10 cm dik is wapening zeker aan te raden. Een standaard wapeningsnet met een draaddikte van 6 mm en mazen van 15x15 cm is hiervoor geschikt.
