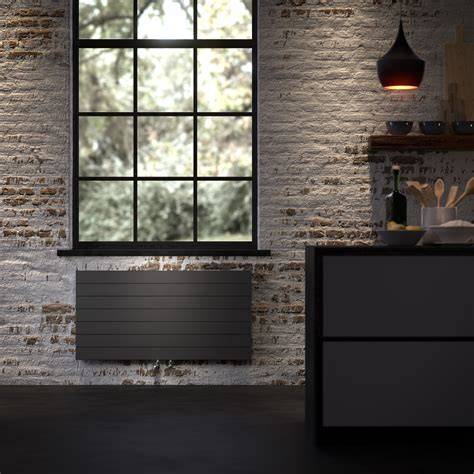

Om een goede werking van de verwarming te garanderen zal de positionering van de radiatoren een grote impact hebben. Radiatoren moeten worden geplaatst op 3 à 5 cm van het afgewerkte muuroppervlak en op minimum 10 cm boven de afgewerkte vloerpas. Je plaatst ze best nog iets hoger zodat je geen problemen krijgt wanneer je een nieuwe vloer wil plaatsen. Een radiator wordt bij voorkeur opgesteld tegen een buitenmuur, onder het vensterraam. Deze opstelling garandeert betere warmtespreiding in de ruimte (vergelijk de twee figuren op onderstaande figuur).
Daarnaast raken de rugzijde van een radiator en de achterliggende wand warmer, waardoor de oppervlaktetemperatuur van die wand hoger is dan die van andere wanden. Daardoor zullen de verliezen door het stuk wand achter de radiator ongeveer verdubbelen (de warmtegeleidingscoëfficiënt neemt toe met de temperatuur). Om dezelfde reden moet men vermijden radiatoren vóór glasramen op te stellen, zeker bij enkele beglazing. Radiatoren vóór glasramen beperken ook de natuurlijke verlichting en zijn een gevaar voor thermische breuk van het glas. Een te ver overstekende tablet is een hinderpaal voor het behaaglijke warmtegevoel, omdat zij de warmeluchtstroom tegenhoudt die de binnendringende koude lucht zou opwarmen. Bovendien wordt hierdoor de warmteafgifte met 5 à 10 % verminderd.
Zoals je wel al gemerkt zal hebben, komt er heel wat kijken bij het juist positioneren van de radiatoren. Om bij het inrichten van je woning geen problemen te krijgen doe je er goed aan de positionering van de radiatoren als eerste aan te pakken. Zo ga je geen domme dingen doen die je beter uitkomen waarvan het energieverlies hallucinant is.
In dit artikel bespreken we verschillende aspecten: positionering, type radiatoren en de invloed van leidingmateriaal op de efficiëntie van het systeem. De keuze voor het juiste type cv buis (of cv leiding) is cruciaal bij het aanleggen of vervangen van een centrale verwarmingsinstallatie. Cv-leidingen vormen het netwerk waarlangs warm water van de ketel naar de radiatoren of vloerverwarming stroomt en bepalen niet alleen de efficiëntie maar ook de levensduur en onderhoudsgevoeligheid.
We onderscheiden de meest gebruikte materialen voor cv-leidingen: metalen leidingen, kunststof leidingen en aluminium-kunststof leidingen (meerlagen). Metalen leidingen zoals koper of staal zijn robuust en hebben een uitstekende warmtegeleiding, maar kunnen zwaarder zijn en corrosie bij zuurstofrijk water vertonen. Kunststof leidingen (PEX, PE-RT en combinaties) zijn licht, flexibel en roestvrij, vaak zonder kalkafzetting, en worden veel toegepast in nieuwbouw. Aluminium-kunststof leidingen combineren factoren van beide werelden: lichtgewicht, goede warmtegeleiding en flexibiliteit, wat vooral gunstig is voor vloerverwarming en renovaties.
Belangrijke maatvoeringen en diameters: 15 mm en 16 mm zijn de meest voorkomende cv-leidingen in Nederland. 15 mm wordt vaak toegepast in traditionele installaties met radiatoren, terwijl 16 mm vooral voorkomt bij vloerverwarmingssystemen of modernere installaties met kunststof leidingen. Let op de wanddikte bij combinaties zoals 16x2 mm. Bij installatie zijn ook de aansluitkoppelingen cruciaal: de maatvoering van de radiator-appendage, de leidingdiameter en het materiaal bepalen samen welke koppelingen nodig zijn.
Kort samengevat: de juiste materiaal- en maatkeuze bij cv-leidingen draagt bij aan duurzaamheid, efficiëntie en eenvoudige montage. Voor nieuwbouw en renovatie wordt vaak gekozen voor 16 mm kunststof of aluminium-kunststof leidingen vanwege betere doorstroming en verwerking. Bij oudere woningen kom je nog vaker 15 mm stalen leidingen tegen. De juiste aansluitkoppelingen van merk tot merk afstemmen waar mogelijk, en anders kiezen voor gerenommeerde universele koppelingen om lekkages te voorkomen.
Binnen het ontwerp van een verwarmingssysteem is de juiste keuze in materiaal en maatvoering essentieel. Of je nu kiest voor aluminium, kunststof of metaal, en of je werkt met 15 mm of 16 mm leidingen - elk systeem vraagt om een zorgvuldige afweging van duurzaamheid, efficiëntie en montagegemak. Door vooraf goed te adviseren en te plannen, bespaar je niet alleen energie, maar ook onderhoudskosten op de lange termijn.
Wanneer je radiatoren kiest en positioneert, kun je rekening houden met enkele praktische vuistregels en types radiatoren. De meest voorkomende soorten radiatoren zijn paneelradiatoren, designradiatoren, vloerverwarming (als warmtepaneel onder de vloer aangesloten op de centrale verwarming), handdoekradiatoren en convectoren. Voor elke ruimte kun je de afmetingen en het benodigde vermogen berekenen: vuistregel Benodigde vermogen = Inhoud (m³) x 75 watt; 20 graden opwarming vereist 75 watt per m³, 22 graden 85 watt en 18 graden 65 watt.
Voor een optimale werking van de luchtcirculatie wordt geadviseerd om onder- en bovenkanten van de radiator ten minste 10 tot 15 cm vrijheid te houden. Verticale radiatoren zijn bijzonder geschikt voor smalle muren of afzonderlijke ruimtes zoals keukens of naast schuifpuien. Raam- of paneelradiatoren kunnen worden gekozen afhankelijk van de beschikbare ruimte en de gewenste esthetiek. De juiste hoogte en lengte moeten zo worden gekozen dat de radiator qua uitstraling en warmteafgifte past bij het raam en de muur.
Praktische richtlijnen voor plaatsing onder een raam en ruimte-ontwerp
- Radiatoren plaatsen op 3 à 5 cm van het afgewerkte muuroppervlak en minimaal 10 cm boven de vloerpas.
- Bij voorkeur plaatsen tegen een buitenmuur onder het vensterraam voor betere warmtespreiding.
- Vermijd plaatsen vóór glasramen om extra warmteverlies te voorkomen en om thermische breuk te vermijden.
- Houd rekening met 10-15 cm vrije ruimte aan onder- en bovenkant voor optimale convectie en luchtcirculatie.
- Kies radiatortype (paneel, design, vloerverwarming, handdoekradiator, convector) op basis van ruimte en esthetiek, en bereken vermogen op basis van m³.
Overwegingen bij de huidige situatie en vragen uit praktijkvoorbeelden
Wanneer men een uitbouw van drie meter heeft met open verbindingen tussen woonkamer, keuken en eetkamer, is het nuttig te controleren welk vermogen de bestaande radiator levert en hoe dit zich verhoudt tot de volume van de ruimte. Voorbeeld: een bestaande radiator T11/2000x600 mm met circa 2.231 W. Dit soort praktijkvoorbeelden helpt bij het bepalen van positie en hoeveelheid radiatoren per ruimte.
Het kiezen van radiatoren en leidingen moet tevens rekening houden met de uiteindelijke temperatuurinstelling van de ketel en de gewenste comfortniveaus. Moderne ketels kunnen efficiënt branden op lage temperaturen; dit vraagt mogelijk aangepaste, laag-temperatuur radiatoren en passende inrichting.
