Isolatiewaarden: Rd, Rc en Lambda Uitleg

De isolatiewaarde van een materiaal of constructie is cruciaal voor het behoud van warmte in de winter en het buiten houden van warmte in de zomer. Er zijn twee belangrijke afkortingen die hierbij gebruikt worden: Rd en Rc.

De Rd-waarde

De Rd-waarde staat voor de isolatiewaarde van het specifieke isolatiemateriaal dat wordt toegevoegd. Het geeft aan hoeveel warmte dit materiaal zelf tegenhoudt. Hoe hoger de Rd-waarde, hoe beter het materiaal isoleert en hoe minder warmte er doorheen gaat. Dit is dus een positief gegeven.

Om een zo hoog mogelijke Rd-waarde te behalen, is het aan te raden om te kiezen voor isolatiemateriaal met een hoge isolatiewaarde, aangezien isoleren bij voorkeur maar één keer gebeurt en dit belangrijk is voor de toekomst, zeker met het oog op de energietransitie.

De Rd-waarde wordt berekend door de dikte van het isolatiemateriaal (in meters) te delen door de lambda-waarde (warmtegeleidingscoëfficiënt) van dat materiaal. De formule hiervoor is:

R = d / λ

waarbij:

• R staat voor warmteweerstand in m²K/W
• d staat voor de dikte van het materiaal in meters
• λ staat voor de warmtegeleidingscoëfficiënt in W/mK

De Rc-waarde

De Rc-waarde daarentegen, staat voor de isolatiewaarde van de complete constructie. Hierin wordt niet alleen het isolatiemateriaal meegenomen, maar ook alle andere componenten die deel uitmaken van de opbouw. Denk hierbij aan:

• Muren: steens muur, spouw, isolatie, pleisterwerk
• Daken: dakpannen, dakconstructie, pleisterwerk
• Vloeren: combinatievloer
• Dubbelglas

De Rc-waarde is dus een totaalpakket en houdt rekening met alle materialen waar de warmte doorheen moet passeren, inclusief eventuele stilstaande luchtspouwen en de invloed van andere materialen zoals hout of metaal.

Voor nieuwbouwprojecten is de Rc-waarde bijzonder belangrijk, en de normen worden steeds hoger getrokken. Voor bestaande woningen is een Rc-waarde van ongeveer 3.5 m²K/W vaak al voldoende, maar ook hier worden de eisen steeds strenger.

De Lambda-waarde (λ)

De lambda-waarde, ook wel warmtegeleidingscoëfficiënt genoemd, geeft aan hoe goed een materiaal warmte geleidt. Een lage lambda-waarde betekent dat het materiaal warmte slecht geleidt en dus goed isoleert. Dit is essentieel, zeker wanneer er beperkte ruimte beschikbaar is voor isolatie.

Veel gangbare isolatiematerialen hebben een lambda-waarde rond de 0.035 W/mK. Materialen zoals PIR (Polyisocyanuraat hardschuim) hebben een significant lagere lambda-waarde (rond de 0.022 W/mK), waardoor met een dunnere laag een hogere isolatiewaarde bereikt kan worden.

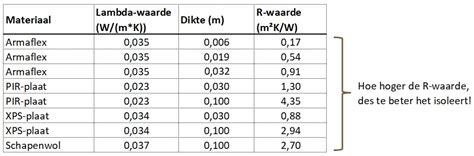

Voorbeelden van lambda-waarden van isolatiematerialen:

Metalen zijn daarentegen goede warmtegeleiders en hebben daarom een hoge lambda-waarde.

TONZON Isolatie: Stilstaande Lucht

Een innovatieve methode voor muur- en dakisolatie is die van TONZON. Deze techniek maakt gebruik van laagjes stilstaande lucht, opgesloten tussen speciale TONZON folie. Deze stilstaande lucht is een slechte warmtegeleider en helpt zo de warmtestroming door geleiding en straling tegen te gaan.

Voor het beste effect dient elke luchtlaag minimaal 2 cm dik te zijn. In dat geval kan per luchtlaag of per 2 cm een Rd-waarde van ongeveer 0,7 m²K/W worden aangenomen.

Bij het toepassen van isolatie is het belangrijk om rekening te houden met de koudebruggen. Dit zijn plekken in de constructie waar warmte gemakkelijker kan ontsnappen. TONZON maakt gebruik van koudebrugonderbrekers om deze koudebruggen te minimaliseren, waardoor de uiteindelijke Rc-waarde van de constructie dichter bij de Rd-waarde van het isolatiemateriaal komt.

Verschillen tussen Rd en Rc bij TONZON:

• De Rd-waarde van TONZON isolatie wordt bepaald door de effectiviteit van de stilstaande luchtlagen en de reflecterende eigenschappen van de folie.
• De Rc-waarde houdt rekening met de totale constructie, inclusief het regelwerk dat nodig is om afwerkplaten te dragen. Houten regelwerk heeft nog steeds invloed op de Rc-waarde, maar dankzij de koudebrugonderbrekers is deze invloed beperkt. Metalen studs worden sterk afgeraden omdat metaal een zeer goede geleider is en de isolatiewaarde aanzienlijk zal verminderen.

Bij het kiezen van isolatiemateriaal spelen naast de isolatiewaarde ook andere factoren een rol, zoals milieuvriendelijkheid, transportgemak en installatiegemak. TONZON wordt bijvoorbeeld aanbevolen als milieuvriendelijke keuze die geen aanhanger of bestelbus vereist voor transport.

Andere Isolatiematerialen en Hun Eigenschappen

Naast TONZON zijn er diverse andere veelgebruikte isolatiematerialen voor muren en daken, zoals steenwol, hardschuimplaten (PIR, resolschuim) en EPS (geëxpandeerd polystyreen). Bij een voorzetwand van 10 cm dikte kunnen de isolatiewaardes van deze materialen vergeleken worden:

• Hardschuimplaten van resolschuim en PIR hebben een iets gunstigere Rd-waarde dan TONZON, maar door benodigde spouw en koudebruggen liggen de uiteindelijke isolatiewaardes dicht bij elkaar.
• PIR presteert net iets minder dan resolschuim.
• Steenwol komt qua isolatiewaarde nauwelijks mee in vergelijking met de andere opties.

Hardschuimplaten zijn een goede optie als je materiaal wilt dat relatief eenvoudig aan te brengen is voor een hoge isolatiewaarde, hoewel deze vaak wel duurder zijn. Steenwol is flexibel en relatief goedkoop.

Ventilatie en Dampdiffusie

Bij het isoleren is goede ventilatie cruciaal. Vochtige en vervuilde lucht in huis moet worden voorkomen. Dit kan door middel van dauwlufters, roosters of een ventilatiesysteem.

De dampdiffusieweerstand (µ-waarde en µd-waarde) geeft aan in hoeverre een materiaal waterdamp doorlaat. Een hoge µd-waarde betekent dat het materiaal dampremmend is. Dit is belangrijk om vochtproblemen in de constructie te voorkomen.

EPB en Energieprestatie

EPB (Energieprestatie en Binnenklimaat) is een regelgeving die eisen stelt aan de energieprestatie en het binnenklimaat van gebouwen. Vanaf 2006 moeten nieuwbouwwoningen voldoen aan bepaalde EPB-eisen.

Het E-peil drukt de globale energieprestatie van een woning uit en geeft inzicht in het energieverbruik. Voor nieuwbouwwoningen geldt momenteel een maximum E-peil van E30, wat neerkomt op bijna-energieneutraal bouwen (BEN).

Vanaf 2018 is het S-peil (schilpeil) geïntroduceerd als indicator voor de isolatie- en ventilatiewaarde van de gebouwschil. Het S-peil evalueert de energetische kwaliteiten van de schil, zowel de winsten als de verliezen, en geeft aan hoe goed de schil bestand is tegen koude en warmte.

Na het indienen van de EPB-aangifte ontvangt men een Energieprestatiecertificaat Bouw (EPC Bouw). Bij verkoop of verhuur van een verbouwde woning is een EPC voor een bestaande woning vereist, opgesteld door een energieverslaggever. Dit resulteert in een energielabel van A+ tot F.

Warmteopslagcapaciteit

De warmteopslagcapaciteit van een isolatiemateriaal, ook wel volumieke warmtecapaciteit genoemd, bepaalt hoe goed het materiaal warmte kan opslaan. Een hogere warmteopslagcapaciteit zorgt voor een betere bescherming tegen hitte in de zomer, doordat het isolatiemateriaal de warmte langer vasthoudt voordat deze wordt afgegeven aan de binnenruimte. Materialen zoals houtwol scoren hierin beter dan bijvoorbeeld EPS of minerale wol.

Voorbeelden van warmteopslagcapaciteit:

• Houtwol: 2100 J/kgK
• EPS: 1450 J/kgK
• Minerale wol: 1030 J/kgK

Bij het kiezen van isolatiemateriaal is het dus van belang om niet alleen naar de Rd- en Rc-waarden te kijken, maar ook naar de lambda-waarde, de invloed van de constructie, ventilatie en warmteopslagcapaciteit.
