Wat is een nette manier om een bundeltje kabels te geleiden in de kruipruimte? Gaat om 4 x ymvk, coax en thermostaatkabel. Voor het genoemde aantal kabels lijkt me een buis van 40mm wat krap. Ik zou dan eerder aan 70 of 75 mm denken. Maar dan nog lijkt het me een hele worsteling om die kabels er door te krijgen als je dat op je rug liggend moet doen.
Ik heb zelf ook een aantal kabels door de kruipruimte lopen en daarvoor heb ik per kabel een 16mm buis tegen de balken geschroefd. gewoon een 70mm regenbuis nemen, dat is ruim en daar trek je makkelijker kabels bij. Je kan ook een draadgoot nemen die op pootjes staat, dan wel draadgoot ophangen aan de balken. Je kan als je die niet ram vol gooit wel 1,5 meter overbruggen van ophangpunt naar ophangpunt.
Eigenlijk mag je niet AC en laagspanning DC in een goot / pijp stoppen. Er zijn goten met een scheidingswand er in. Er zijn ook mantelbuizen voor in de grond (niet die nemen voor in beton, die zijn te zwak) Die komen op lengte tot 50 meter aan een stuk, met een trekdraad er in. Niet zo verstandig om netkabels en signaalkabels in één buis onder te brengen en dus over langere afstand dicht bijeen parallel te leggen. Niet enkel voor het veiligheidsaspect, maar ook voor de interferentie.
Op tegenwoordige netkabels zitten door allerlei elektronica en omvormers nogal wat ongewenste hoogfrequente signalen. De signaalkabels pikken dit op en dit kan de goede werking van de aangesloten apparatuur verstoren. Coax en getwiste symmetrische draad zouden in principe weinig gevoelig moeten zijn, maar de ervaring leer dat het vaak fout loopt. Waterinsijpeling, korte bochten, oxidatie, slechte contacten of onoordeelkundige plaatsing kunnen veel roet in het eten strooien. Naarmate de afstand tussen parallelle geleiders kleiner is neemt de kans op interferentie exponentieel toe. Vakmensen kunnen dat deels vermijden als het niet anders kan door het gebruik van de juiste materialen. ruime buis nemen, en de data kabels in een losse buis leggen in die grote pijp. draadgoot in kruipruimten is niet aan te bevelen, vaak vochtig en dus krijg je roest.
overigens durf ik een coax en thermostaatkabel best bij 4 ymvk te trekken in 1 buis, goede coax is extra afgeschermd tegen 4G. kom ook wel kabelgoten tegen met een bult kabel erop, geen interferentie problemen en er loopt van alles door die goot, van utp tot krachtstroom. Wij plaatsen draadgoot buiten op dak. Daar ligt pv kabel in. Gewoon pvc buis nemen, draadgoot is mooi maar 150mm breed 30 mm hoog is zomaar een 10 euro per meter (verzinkt) roesten doet het zomaar niet.
Hier om bedrijf ligt alles gewoon op draadgoten LS,Profibus,Profinet en HS. duur, en lange levertijd zit er vaak op RVS goot. je hebt bij PV systemen toch ook een datakabel naar binnen liggen? vaak legt men dan de vermogenskabel aan 1 kant in de goot en de data aan de andere kant van de goot. als de goot ruim is mag dat gewoon. je behoort in kabelgoot ook de isolatiewaarde van de kabel gelijk houden op de hoogste voerende spanning in die goot. echter liggen er ook heel vaak kabels voor systemen in die geeneens dubbel geisoleerd zijn. of de elektrcien doet dat wel, maar de loodgieter gooit er allerhande kabel voor klimaat beheer in die niet voldoet.
Praktische opzet en beveiliging
dikke voedingen leg je je beter ook niet teveel bij elkaar in kabelgoot, dan beter meerdere goten nemen. dikke voedingen leg je je beter ook niet teveel bij elkaar in kabelgoot, Dat is onzin. Ik heb kabels getrokken in een datacenter en daar lag een kabelgoot van 1 meter breed propvol met hele dikke kabels en 1 meter verderop een kabelgoot met UTP kabels ed. De aansluitingen daar waren 1200A dus dan weet je ook wel hoeveel en hoe dik dik kabels waren Die kabelgoten lagen wel op de grond.
In de NEN1010 wordt uitgebreid aandacht gegeven over de belastbaarheid van leidingen. Belangrijk is de manier hoe de leidingen de warmte kwijt kunnen. Een afzonderlijk gelegde kabel kan zijn warmte veel beter kwijt dat een kabel midden in een volle kabelgoot. De belastbaarheid van een leiding is het hoogst als er minimaal een kabeldikte tussen de kabels zit. Een kabelgoot kan dan vrijwel leeg zijn, qua belastbaarheid van de leidingen is de goot vol! Vaak wordt daar na uitbreiding geen rekening mee gehouden. Het is dan zo dat de nieuwe kabels wel berekend zijn op hun warmteafgifte, maar geen rekening wordt gehouden met de bestaande situatie. Er is geen enkele wet of norm die je verbied om bij voedingskabels zwakstroomkabels ( internet telefoon date etc) te leggen. Mag in de zelfde buis of goot! Op 25 maart 2020 16:34:49 schreef benleentje: ... Dat is onzin.
Ik heb kabels getrokken in een datacenter en daar lag een kabelgoot van 1 meter breed propvol met hele dikke kabels en 1 meter verderop een kabelgoot met UTP kabels ed. De aansluitingen daar waren 1200A dus dan weet je ook wel hoeveel en hoe dik dik kabels waren Die kabelgoten lagen wel op de grond. In de NEN1010 wordt uitgebreid aandacht gegeven over de belastbaarheid van leidingen. Belangrijk is de manier hoe de leidingen de warmte kwijt kunnen. Een afzonderlijk gelegde kabel kan zijn warmte veel beter kwijt dat een kabel midden in een volle kabelgoot. De belastbaarheid van een leiding is het hoogst als er minimaal een kabeldikte tussen de kabels zit. Een kabelgoot kan dan vrijwel leeg zijn, qua belastbaarheid van de leidingen is de goot vol!
Vaak wordt daar na uitbreiding geen rekening mee gehouden. Het is dan zo dat de nieuwe kabels wel berekend zijn op hun warmteafgifte, maar geen rekening wordt gehouden met de bestaande situatie. Er is geen enkele wet of norm die je verbied om bij voedingskabels zwakstroomkabels ( internet telefoon date etc) te leggen. Mag in de zelfde buis of goot! hoeft geen scheidingsschot tussen. Vaak heb je jezelf ermee als je data over langere lengte langs vermogenskabels legt, maar dat is een ander verhaal. Je mag zelfs geen twee groepen in een buis onderbrengen en volgens mij ook geen telefoonleidingen etc in dezelfde buizen, die ook dienen voor electriciteitsvoorziening. Ik schreef al, mogelijk zijn de richtlijnen veranderd.
Dat is onzin. Ik heb kabels getrokken in een datacenter en daar lag een kabelgoot van 1 meter breed propvol met hele dikke kabels en 1 meter verderop een kabelgoot met UTP kabels ed. De aansluitingen daar waren 1200A dus dan weet je ook wel hoeveel en hoe dik dik kabels waren Die kabelgoten lagen wel op de grond. Wat wel een reden is om niet te veel kabels in een goot te leggen is puur het gewicht van die kabels wat dat word vaak onderschat. heb een korte cursus nen1010 gehad, en daar werd toch ingegaan op teveel dikke voedingen in een goot leggen. niet alleen warmte, maar ook magnetische velden die dergelijke kabels opwekken onderling. Ik denk dat er hier te veel beren op de weg worden gezien.
In de openingspost gaat het om 4 ymvk, 1 thermostaatkabel en 1 coax. Helemaal mee eens Klaas, ik zie wel vaker studeerkamer theorieën hier, tot op zekere hoogte best leerzaam, maar in dit geval is er al meer tiep tijd in gegaan dan de klus zal duren.
In geval van houten vloerbalken, handzame stukken buis met spijkerclips tegen de balk maken. Kees, het lijkt wel of je mijn kruipruimte kent. Ik heb de hele zandvlakte belegd met dekzeilen. Aangenamer als je er door moet kruipen, houdt vocht tegen en als je eens een schroef laat vallen kun je hem tenminste teugvinden. Ik ben niet zo'n fan van spijkerclips, die worden bros en breken na verloop van tijd. Ik werk liever met geschroefde beugels. kunstof zadels werken prima in de kruipruimte, geen zoninvloed dus gaan lang mee. ijzer is niks, roesten als een gek. spijkerclips zijn idd niks, breken op den duur toch door onder de druk van de buis die erin zit.
In de NEN1010 wordt uitgebreid aandacht gegeven over de belastbaarheid van leidingen. Belangrijk is de manier hoe de leidingen de warmte kwijt kunnen. Een afzonderlijk gelegde kabel kan zijn warmte veel beter kwijt dat een kabel midden in een volle kabelgoot. De belastbaarheid van een leiding is het hoogst als er minimaal een kabeldikte tussen de kabels zit. Een kabelgoot kan dan vrijwel leeg zijn, qua belastbaarheid van de leidingen is de goot vol! Vaak wordt daar na uitbreiding geen rekening mee gehouden. Het is dan zo dat de nieuwe kabels wel berekend zijn op hun warmteafgifte, maar geen rekening wordt gehouden met de bestaande situatie. Er is geen enkele wet of norm die je verbied om bij voedingskabels zwakstroomkabels ( internet telefoon date etc) te leggen. Mag in de zelfde buis of goot! hoeft geen scheidingsschot tussen. Vaak heb je jezelf ermee als je data over langere lengte langs vermogenskabels legt, maar dat is een ander verhaal. Je mag zelfs geen twee groepen in een buis onderbrengen en volgens mij ook geen telefoonleidingen etc in dezelfde buizen, die ook dienen voor electriciteitsvoorziening.
Ventilatie en isolatie van de kruipruimte
Ventilatie van de kruipruimte: Ventilatie van de kruipruimte is essentieel om vochtigheid te verminderen. Dit kan op verschillende manieren: Ventilatieroosters vervangen of aanbrengen. Als je bestaande ventilatieroosters aan vervanging toe zijn, of als de kruipruimte nog niet geventileerd wordt, kun je nieuwe roosters aanbrengen. Dit proces omvat het aanpassen van de opening in de muur, het aanmaken van specie en het plaatsen van het nieuwe rooster. Maak het gat op maat als de opening te klein is voor het nieuwe rooster. Draag bij hak- en breekwerk altijd werkhandschoenen en een veiligheidsbril. Maak de specie aan: voeg zoveel water toe dat een stevige massa ontstaat. Breng een dot specie in het gat aan en duw het nieuwe rooster voor de kruipruimte daarin. Krab de voeg 1 cm diep uit met een voegspijker als de specie enigszins hard is. Vul de voegen met de voegspijker.
Spouwmuurventilatie maken: Voor huizen met spouwmuren kan spouwmuurventilatie worden toegepast. Dit vereist het maken van gaten in de buitenmuur. Hak twee gaten in de buitenmuur ter grootte van het ventilatierooster, net boven het maaiveld (meestal in de derde zichtbare laag stenen) en op 1 meter vanaf de hoeken van de woning. Teken de omtrek van het gat op de muur af en boor op deze lijn om de cm een gat. Werk de gaten af met ventilatieroosters aan de buitenzijde, door deze met specie vast te metselen.
PVC ventilatiekoker aanbrengen: Als je huis geen spouwmuren heeft, kunnen S-vormige ventilatiekokers worden gebruikt. Plaats deze in de voor- en achtergevel. Zaag een stuk pvc-buis af van 50 cm lang. Lijm aan beide uiteinden een 90 graden bocht, zodat een S-vorm ontstaat. Graaf de buitengevel 50 cm diep uit, op 1 meter vanaf de hoek. Bepaal de plek voor de geveldoorvoer, waarbij de ventilatiekoker 10 cm boven het maaiveld uitsteekt. Markeer de plaats van de doorvoer en boor in het hart daarvan een gat door de muur. Steek de ventilatiekoker van buitenaf door de muur heen. Maak specie aan en smeer aan de buitenkant de kier tussen muur en koker dicht. Fixeer de koker door de kuil dicht te gooien en de aarde stevig aan te stampen. Zet de ventilatiekoker op de buitenmuur vast met een beugel, vlak onder de bocht.
Leidingwerk aanbrengen met Meerlagenbuis: Bij verbouwingen of het tegenkomen van oude koperen leidingen, is het aan te raden deze te vervangen door Meerlagenbuis. Dit type leiding biedt flexibiliteit, is niet gevoelig voor corrosie en heeft een lange levensduur. Gebruik van Multifit koppelingen maakt uitbreiden eenvoudiger. Steek de leiding in de Multifit aansluitkoppeling totdat de witte buis zichtbaar is in de uitsparing. Gebruik een Multifit sleutel om de koppeling vast te zetten. De koppelingen zijn voorzien van een rubber O-ring voor een waterdichte afsluiting. Voor het op maat knippen van de buis is een pijpschaar aan te raden. Gebruik een ontbramer om scherpe randjes te verwijderen.
Leidingwerk in de kruipruimte bevestigen
Er zijn verschillende methoden en meningen over het bevestigen van leidingwerk in de kruipruimte. Beugelen met juiste beugels (zoals Cliczadels of Flamco penbeugels/ophangstroppen) is gebruikelijk. Gebruik koperen beugels voor koperen leidingen en stalen beugels voor CV-leidingen om corrosie te voorkomen. De afstand tussen de beugels is afhankelijk van de leidingdiameter en het materiaal. PUR schuim is volgens de regels niet toegestaan voor gas- en waterleidingen omdat PUR geen keurmerk heeft voor bevestiging. Leidingen moeten altijd in een mantelbuis geplaatst worden wanneer vloeistoffen doorheen lopen.

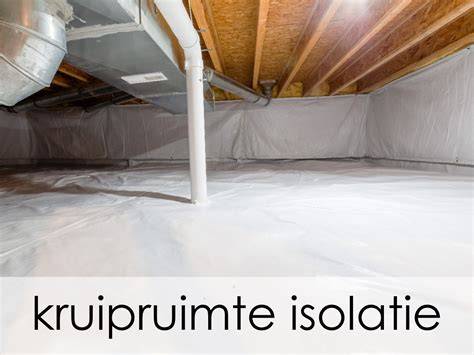

Kruipruimte isoleren: Het isoleren van de kruipruimte kan bijdragen aan een comfortabeler huis en lagere energiekosten. Zorg voor een veilige, toegankelijke en voldoende verlichte werkomgeving. Voer een grondige inspectie uit op lekkages, vochtproblemen, schimmels of ongedierte en repareer deze. Ruim de kruipruimte op voordat folie of isolatie wordt aangebracht. Damp remmende bodemfolie moet de ruimte tussen bodem en vloer vocht- en watervrij houden. Controleer de houtvochtigheid bij een houten vloer; bij >20% vochtigheid wacht je met isoleren. Vergeet niet om ook het kruipluik te isoleren en daarna de CV-leidingen te isoleren om warmteverlies te beperken.
Belang van ventilatie en regelgeving: Bouwbesluit stelt eisen aan de luchtdichtheid van begane grondvloeren, maar praktische ventilatie blijft belangrijk. Lekkages rondom doorvoeren zorgen voor vochtproblemen; ventilatie helpt ook tegen stank en gasophoping. Volgens oudere regels diende een kruipruimte muisdichte roosters in tegenoverliggende buitengevels te hebben, al is die verplichting vervallen. Goede ventilatie blijft aanbevolen. Tip: dicht ventilatieopeningen in de winter niet af, ook niet als de kruipruimte geventileerd is.
