Een aluminium T-sleufprofiel is een geëxtrudeerd modulair onderdeel met één of meer T-vormige sleuven langs de zijkanten. Deze sleuven maken boutverbindingen zonder lassen mogelijk, waardoor snelle montage en eenvoudige herconfiguratie mogelijk zijn. T-sleuf aluminium betekent in principe metalen profielen die deze lange T-vormige groeven aan de zijkanten hebben.
De constructie bestaat uit hoogsterktes aluminiumlegeringen, vervaardigd door een extrusieproces, wat hoge sterkte, laag gewicht en uitstekende corrosiebestendigheid biedt. De meeste profielen zijn vervaardigd uit aluminiumlegeringen uit de 6000-serie, zoals 6061-T6 of 6063-T5, gekozen omwille van hun uitstekende balans tussen sterkte, bewerkbaarheid en corrosiebestendigheid. Tijdens het extrusieproces worden verhitte aluminiumbouwstenen door precisiedruppels gedwongen bij 400-500°C, waardoor consistente dwarsdoorsneden worden geproduceerd. De natuurlijke oxide laag van aluminium biedt duurzame, onderhoudsvrije bescherming in vochtige of corrosieve omgevingen.
Ontwerp en materiaalkenmerken

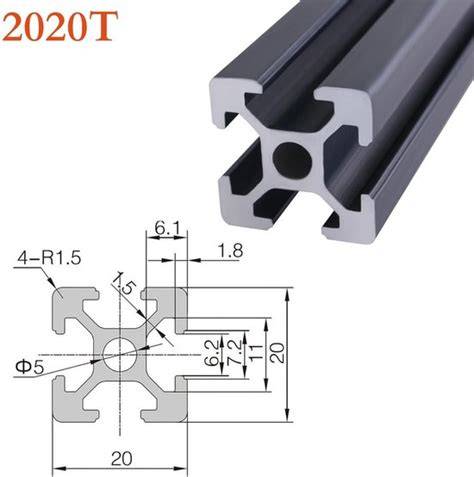

Een T-sleuf aluminium profiel heeft een T-vormige dwarsdoorsnede en kan worden gebruikt om verschillende aangepaste frames en structuren te bouwen. De T-slotontwerp maakt het mogelijk om snel te monteren en demonteren met standaardaccessoires, wat de installatie-efficiëntie en -flexibiliteit aanzienlijk verbetert. Het modulaire ontwerp laat toe dat de constructie kan worden uitgebreid en aangepast aan verschillende toepassingsscenario's.
Aluminium T-sleufprofielen worden vaak gebruikt in omgevingen waar een schoon uiterlijk, corrosiebestendigheid en duurzaamheid van het oppervlak essentieel zijn, zoals machineframes, assemblagelijnen, behuizingen of cleanroomstructuren. Het oppervlak van de T-sleufprofielen wordt vaak behandeld met anodiseren, wat slijtage- en corrosiebestendigheid verbetert en zo een lange serviceleven garandeert. Wat betreft afwerking bieden geanodiseerde aluminiumprofielen iets bijzonders - ze zijn verkrijgbaar in matzwarte tinten, zilverkleuren of zelfs op maat gemaakte kleuren die echt opvallen.
Serie-indeling en draagvermogen
De getallen 1010, 2020, 3030 en 4040 verwijzen eigenlijk naar de afmetingen van deze profielen in millimeters. Neem als voorbeeld de 1010-serie, deze heeft een afmeting van 10 bij 10 mm. Bij de grotere 2020-profielen van 20 bij 20 mm krijgen we iets sterkers. Als we kijken naar de grotere formaten zoals 3030 en 4040, dan zijn deze echt geschikt voor industriële toepassingen. Ze zijn stevig genoeg om machinebases en robotarmen te ondersteunen en kunnen verplaatsbare belastingen van meer dan 500 kg aan.
Wat betreft structurele prestaties, richten ingenieurs zich op twee belangrijke factoren: het oppervlaktetraagheidsmoment (I) en de torsieconstante (J). Het traagheidsmoment geeft eigenlijk weer hoe bestand iets is tegen buigkrachten. Neem bijvoorbeeld 4040-profielen, deze hebben een I-waarde die vier keer zo hoog is als die van 2020-modellen. Als we kijken naar torsie, dan laat de torsieconstante (J) zien hoe goed materialen weerstand bieden tegen wringing. Profielen uit de 3030-serie bieden ongeveer 20% meer draaistabiliteit in vergelijking met de oude 2020-modellen.
Voorbeeldwaarden en ontwerpoverwegingen
Voor een overspanning van 1.200 mm onder 500 N, vertoont een 3030-profiel (I = 21.500 mm⁴) een doorbuiging van 2,3 mm-binnen aanvaardbare industriële toleranties. Het toevoegen van verstevigingsplaten vermindert de doorbuiging met tot 40%. De meeste industriële opstellingen hanteren veilheidsmarges tussen 3:1 en 5:1 bij het werken met dynamische belastingen. Bijvoorbeeld, de 4040-serie profielen worden over het algemeen geschat op ongeveer 2.400 Newton voor statische belasting, maar kunnen ongeveer 600 Newton dynamisch aan.
Het juiste evenwicht vinden tussen de sterkte en het gewicht van een onderdeel is in de technische ontwerpen van groot belang. Neem bijvoorbeeld die 4040-profielen; zij zijn erg stijf met ongeveer 17,5 kN per millimeter, maar met een gewicht van 4,2 kilogram per meter kan het al snel zwaar worden. De meeste ingenieurs lossen dit probleem op door 4040-materiaal te gebruiken voor het hoofdraam en het lichtere 2020-profiel toe te passen voor de bovenste delen van de constructie. Deze combinatie zorgt er meestal voor dat het totaalgewicht ongeveer met twee derde wordt verlaagd, zonder de belastingsverdeling over het gehele systeem in de war te sturen.
Montage en verbindingsmethoden
Montage gebeurt meestal met T-moeren en bouten die in de sleuf van het profiel schuiven. De verbindingen van aluminium T-profielen worden gemaakt met behulp van compatibele verbindingselementen. De constructie biedt verschillende verbindingssystemen, waaronder gespenverbindingen, hoekstukkenverbindingen en plug-in-verbindingen, die aangepast kunnen worden aan specifieke behoeften. Beugels en hoekverbindingen zorgen voor structurele integriteit. Er is geen las- of schilderwerk nodig.
T-sleufsystemen elimineren het lassen in wezen volledig, wat betekent dat bedrijven geen dure lassers meer hoeven in te huren en niemand meer blootgesteld wordt aan al die schadelijke dampen. De verbindingselementen glijden gewoon op hun plek en vergrendelen binnen een paar seconden stevig. Sommige tests toonden aan dat gebouwen ongeveer tweemaal zo snel in elkaar gezet kunnen worden vergeleken met traditionele lasmethoden, en bovendien sluiten alle onderdelen vrijwel exact aan, met een tolerantie van maximaal een halve millimeter.
Accessoires en veelgebruikte onderdelen

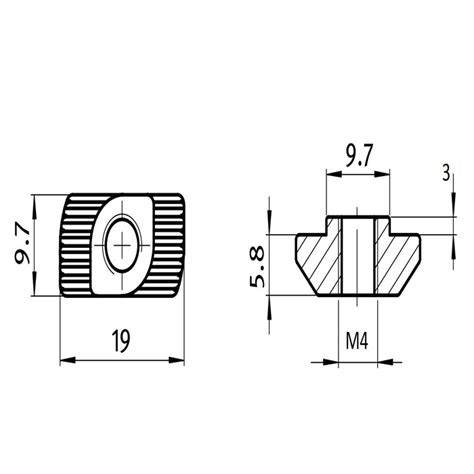

Welke accessoires werken met T-sleufsystemen? Gebruikelijke accessoiretypes: T-moeren & schuifmoeren, aansluitplaten & hoekbeugels, blokken verbinden, hoekplaten, eindkappen, paneelmoeren, handgrepen, scharnieren, lineaire rails en geleiders, kabelhouders & routing clips en gespecialiseerde hardware zoals inklapbare scharnieren en draaikoppelingen. Aanbevolen voorbeeldfunctie en voordeel: T-schuifmoeren - beweegbaar anker voor flexibele bevestiging; Hoekbeugels - vierkante en sterke 90°-verbindingen; Scharnierplaten - last verdelen over brede secties; Eindkappen - schone afwerking, randen beschermen.
| Accessoire | Doel |
|---|---|
| T-moer (schuivend) | Grijp in de gleuf, zet de bout vast/verwijder indien nodig |
| Hoeksteun | Klem twee profielen onder 90° stevig vast |
| Verbindingsplaat | Versterk lange rechte verbindingen |
| Paneelmoer | Panelen stevig bevestigen zonder lassen |
| Lineaire rail | Bewegingssystemen toevoegen aan profielstructuren |
| Eindkap | Beschermt gleuven en geeft een afgewerkt uiterlijk |
Toepassingen van T-sleufprofielen
T-sleufprofielen worden gebruikt in een groot aantal toepassingen, waaronder frames voor automatiseringsapparatuur, behuizingen voor 3D-printers, werkstations, scheidingswanden voor cleanrooms, machineafschermingen, transportsystemen en displays voor de detailhandel. Gebruikelijke toepassingen zijn onder andere: industriële machineframes, werkstations & banken, robotica & automatiseringssystemen, veiligheidsafschermingen en -behuizingen, 3D printen en CNC frames en maatwerk winkelinrichtingen.

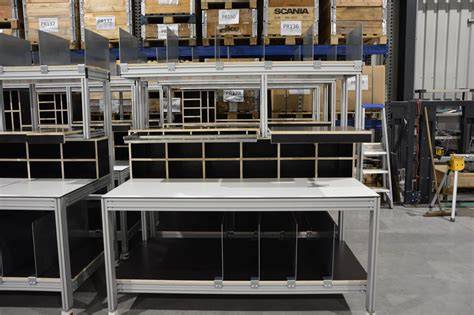

Ik heb laboratoriumbanken, transportframes en 3D-printerbehuizingen gebouwd met deze profielen. Ze passen in veel toepassingen. Aluminium T-sleufprofielen worden vaak gebruikt om behuizingen en beveiligingssystemen te maken om apparatuur, machines of gevoelige zones te beschermen. Industriële werkstations: Aluminium profielen met T-sleuven zijn ideaal voor het bouwen van ergonomische werkstations en assemblagelijnen.
Voordelen t.o.v. traditionele methoden en duurzaamheid
T-sleufsystemen maken het gemakkelijk om dingen snel opnieuw in te richten, omdat zij zijn gebouwd met een modulair ontwerp. De onderdelen passen overal langs die T-vormige groeven, dus er is vrijwel geen limiet aan hoe vaak we ze kunnen aanpassen zonder de structuur te verzwakken. Dit is niet zoals gelaste frames, waarbij het verwijderen van iets betekent dat het volledig vernietigd wordt.
Volgens een recente branche rapportage hebben ongeveer 8 van de 10 fabrikanten die overstapten op modulaire frames gezien dat hun retrofitkosten daalden met tussen 40 procent en bijna twee derde vergeleken met ouderwetse methoden. En aangezien aluminium zelf ongeveer 95% recyclebaar is, draagt al dit hergebruik bij aan een schonere manier van werken voor bedrijven, terwijl de kosten op lange termijn toch onder controle blijven. Bedrijven geven ongeveer 30 procent minder uit in totaal, omdat ze minder gereedschap hoeven te huren en geen last meer hebben van de administratieve rompslomp van laswerkzaamheden.
Verschil tussen T-Slot en V-Slot
Aluminium V-slot- en T-slotprofielen worden vaak gebruikt bij de constructie van structuren, frames en machines. Het V-Slot profiel is ontworpen voor lineaire beweging en biedt een soepele en precieze beweging langs de V-vormige groef. Het T-Slotprofiel daarentegen is ontworpen voor flexibiliteit en aanpasbaarheid, waardoor een veilige en modulaire constructie van structuren en frameworks mogelijk is. De keuze tussen V-Slot en T-Slot hangt bijna volledig af van de vereisten van uw toepassing: geïntegreerde lineaire beweging (V-Slot) versus structurele kracht en veelzijdige bevestiging (T-Slot).
Ontwerpadviezen en montagetips
Bij het in elkaar zetten zijn ouderwetse laserwaterpassen uitstekend geschikt om samen met digitale gradenboogmeetapparaten te gebruiken, die binnen een half graad nauwkeurig kunnen meten. Dingen goed uitlijnen zorgt ervoor dat het gewicht gelijkmatig wordt verdeeld over de structuren en voorkomt dat er vervelende spanningspunten ontstaan. Diagonale versteviging verhoogt aanzienlijk hoe stijf iets is tegen torsiekrachten, soms zelfs tot wel 40%.
Bij het monteren van sensoren of actuatoren zijn genormeerde M6 schroefdraad of 1/4"-20 gleuven hier erg handig, aangezien deze compatibel zijn met de meeste industriële apparatuur. En vergeet niet het traagheidsmoment van het profiel af te stemmen op de soort buigkrachten waaraan het zal worden blootgesteld. Dit voorkomt ongewenste doorbuiging, ideaal is om de afwijking onder de 0,2% van de betreffende afstand te houden.
Het is belangrijk om thermische uitzetting mee te nemen in het ontwerp: aluminium zet behoorlijk uit wanneer het wordt verwarmd; de coëfficiënt is ongeveer 23,6 micrometer per meter per graad Celsius. Dat betekent dat fabrikanten uitloopvoegen moeten opnemen of drijvende bevestigingen moeten installeren waar er significante temperatuurveranderingen kunnen optreden tijdens bedrijf.
Aanpassen, bestellen en fabricage
Kunnen profielen van sleuven worden aangepast? Ja, profielen kunnen op maat besteld worden met extra groeven of vakken voor bedrading en verlichting. U kunt de legering, de vorm van de dwarsdoorsnede, de lengtes en de speciale bewerkingen vóór levering aanpassen. Aangepaste opties omvatten meestal: lengte snijden, speciale doorsneden, locaties gaten, oppervlakteafwerking en CNC-bewerking. Wij bieden geïntegreerde productiediensten voor aluminium T-sleufprofielen, waaronder extrusie, oppervlaktebehandeling, precisiebewerking en verwerking van accessoires.
Hoe te bestellen? Bevestig eerst de productgrootte, kies de kleur, bepaal de verpakkingsmethode en na ondertekening van het contract en betaling van een aanbetaling van 30 procent kan de productie worden geregeld. Verwerking en oppervlaktebehandeling omvatten molenafwerking, poedercoating en geanodiseerd. De gebruikelijke levertijd is 15-25 dagen.
Welke T-slot systemen zijn het sterkst?
Ja, vooral bij gebruik van grotere series en legeringen met een hoge sterkte zoals 6061-T6. Het sterkste aluminium T-sleufsysteem is het 80/20 8020 profiel met 10 series (1" x 1") die een uitstekende sterkte-gewichtsverhouding bieden. Voor maximale sterkte bieden de 45x90 mm en 90x90 mm heavy-duty profielen van Bosch Rexroth een superieure belastbaarheid voor industriële toepassingen. Het draagvermogen is afhankelijk van de wanddikte, profielgeometrie en bevestigingsmethode.
Al met al zijn T-sleuf aluminium frames een van de meest gebruikelijke manieren om sterke, veelzijdige, lichtgewicht, robuuste en kosteneffectieve frames en constructies te creëren. Of het nu gaat om residentieel, commercieel of industrieel ontwerp, deze modulaire systemen besparen tijd en geld en bieden flexibele, aanpasbare bouwopties.
