Het Bouwbesluit 2012 stelt in Afdeling 6.12 art. 6.53 en 6.54 dat “onderhoud aan een gebouw veilig kan worden uitgevoerd”. Deze verplichting is overgenomen in het Besluit bouwwerken leefomgeving (Bbl) §4.7.11, artikel 4.240 en 4.241. Integrale veiligheid is een belangrijk aspect voor alle fasen van de levenscyclus van gebouwen. Dit betekent dat alle soorten gevaren integraal moeten worden beoordeeld en gemanaged tijdens de ontwikkeling, het ontwerp, de bouw, het beheer en de sloop. De beoordeling en management van deze veiligheidsrisico’s heeft betrekking op alle betrokkenen (onderhoudspersoneel, bouwvakkers, omwonenden en derden in de omgeving). In het Bbl wordt hierop ingespeeld, en het gaat over het (verplicht) treffen van voorzieningen voor het onderhoud van nieuw te bouwen gebouwen en impliciet over het bij de vergunningaanvraag aannemelijk maken dat aan deze eis wordt voldaan.
In het ontwerpproces moeten daarom ook adequaat oplossingen voor het onderhoud worden voorzien. Maatregelen voor het veilig onderhoud aan gebouwen moeten worden geïntegreerd in het ontwerp: veiligheidsgeïntegreerd ontwerpen. Dit is van toepassing voor gebouwen, gebouwdelen en / of bouwwerken waarvoor een omgevingsvergunning noodzakelijk is. Zowel de Arbeidsomstandighedenwet als het Besluit bouwwerken leefomgeving eisen een zorgvuldig ontwerpproces. De taken en verantwoordelijkheden van de betrokkenen moeten op elkaar worden afgestemd, zodat opdrachtgever en ontwerper aan hun verplichtingen kunnen voldoen: een gebouw ontwerpen dat veilig en gezond kan worden gebouwd en onderhouden.
Het waarborgen van onderhoudsveilige gebouwen kent vele verantwoordelijken. Dat brengt het risico met zich mee dat partijen niet voldoen aan het wettelijke kader. De veranderende wetgeving vraagt om extra aandacht. De zijde van opdrachtgevers, ontwerpers, bouwers, kwaliteitstoetsers en lokaal bestuur moet de nodige professionaliteit winnen. Beter integraal management en rekening houden met de wettelijke eisen zijn noodzakelijk. De wettelijke taak van de opdrachtgevers is om veilig onderhoud aan gebouwen, waar dit technisch mogelijk is, mee te nemen in het ontwerpproces.
Daarvoor is een helder beeld met vastlegging van de verantwoordelijkheid van de betrokkenen betrokken bij het ontwerpproces nodig. Uit het Besluit bouwwerken leefomgeving en de Arbeidsomstandighedenwet blijkt onder meer dat tijdens de bouwfase de vergunninghouder (opdrachtgever) en tijdens de gebruiksfase de eigenaar en / of de gebruiker verantwoordelijkheid zijn voor het voldoen aan onderhoudsveilige gebouwen. Regelmatig wordt geconstateerd dat in de praktijk de verantwoordelijkheidsverdeling niet helder is: het bouwen en gebruiken zelf is ingewikkeld en diffuus doordat gedurende het proces veel professionals (verschillende ontwerpers, bouwbegeleiders, producenten, aannemers, gebruikers- en onderhoudsbedrijven) worden ingeschakeld, waarbij de opdrachtgever (vergunninghouder) en de eigenaar / gebruiker taken delegeert. De vergunninghouder en eigenaar / gebruiker kan nooit publiekrechtelijk delegeren, dus uitbesteden van taken verandert niet de wettelijke verantwoordelijkheid.
In dit basisdocument is in kaart gebracht welk gedrag van eenieder mag worden verwacht die deelneemt in het ontwerp- en bouwproces. Het basisdocument schetst de contouren van de integratie van veilig onderhoud aan gebouwen in het ontwerpproces. De beschreven taken, bevoegdheden en resultaten voor de betrokkenen beschrijven het verantwoordelijkheidskader voor onderhoudsveilige bouwwerken. De resultaten kunnen op doelstellingsniveau worden uitgedrukt en soms uitgewerkt in oplossingen. Het document presenteert de te volgen stappen met de betrokkenen in het ontwerpproces. Eerst wordt de levenscyclus van een gebouw behandeld (hoofdstuk 2). Vervolgens wordt aangegeven hoe de aanbevolen werkwijze gedurende de levensloop van een gebouw moet zijn om het ontwerp-, bouw- en gebruiksproces goed te laten verlopen en de verantwoordelijkheid van de vergunninghouder, eigenaar en gebruiker te laten invullen (hoofdstuk 3).
De levenscyclus van een gebouw en verantwoordelijkheden

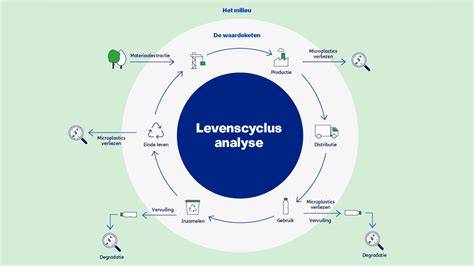

De levenscyclus bestaat uit fasen waarbij de verantwoordelijkheden en overdrachtsmomenten aan elkaar verbonden zijn. Bij het doorlopen van de fasen van de levenscyclus wordt de oplossing van het veilig onderhoud aan gebouwen van grof naar fijn benaderd. Gaandeweg komt steeds meer van het project vast te liggen waardoor de beïnvloedbaarheid van het proces afneemt. In figuur 1 wordt dit in beeld gebracht en gerelateerd aan kosten. De noodzaak om veiligheidsmaatregelen in de eerste fasen van het ontwerpproces te integreren is hierdoor aangetoond. Dit wordt bereikt door de juiste disciplines vroegtijdig bij het project te betrekken.
De artikelen van het Bbl hebben directe invloed op de gebruiksfase, die vast wordt gelegd in de ontwerpfase en weergegeven in een dossier. Tijdens de initiatieffase onderzoekt de opdrachtgever zijn wensen en geeft hij de opdracht tot ontwerpen. Hij stelt het programma van eisen en randvoorwaarden op, mede op basis van wetgeving, en bepaalt welke rollen en taken hij neerlegt bij ingeschakelde partijen. De ontwerpende partij moet een duidelijke opdracht hebben waarin veilig onderhoud in het ontwerp wordt meegenomen, en randvoorwaarden voor de uitvoering aangeven. Een V&G-coordinator kan in deze fase reeds waardevol zijn.
Tijdens de ontwerpfase werkt de ontwerpende partij aan het programma van eisen en randvoorwaarden, en stelt zij een schetsontwerp op, gevolgd door een voorontwerp en definitief ontwerp. De opdrachtgever bewaakt dat zowel privaat als publiekrechtelijk gestelde eisen worden nageleefd en zorgt voor randvoorwaarden die een uitvoerbaar ontwerp mogelijk maken. Er moet worden nagegaan of installaties en reiniging in het ontwerp zijn meegenomen. Het Bbl vereist bouwkundige voorzieningen voor veilig onderhoud, inclusief arbeidshygiënische strategieën zoals dakrandbeveiliging indien technisch mogelijk.
Tijdens de realisatiefase (uitvoeringsfase) wordt een omgevingsvergunning aangevraagd en/of een kwaliteitsborger ingeschakeld voor het ontwerp, gevolgd door de uitvoering. Een V&G-coordinator uitvoering wordt aangewezen. Praktijkgericht veranderen gedurende deze fase vaak zaken door voortschrijdend inzicht of materiaaltekorten. Het vergunningenstelsel en wettelijke verplichtingen moeten gerespecteerd worden; wijzigingen moeten worden teruggekoppeld aan ontwerpers, de V&G-coordinator, de kwaliteitsborger en het bevoegde gezag. De gebruiker is cruciaal voor onderhoudsveilig gebruik; betrokkenheid van externe deskundigen wordt vaak geadviseerd.
De gebruiksfase omvat regulier onderhoud en groot onderhoud. Bij groot onderhoud is vaak een omgevingsvergunning nodig. De gebouweigenaar en/of gebruiker laten zich adviseren door externe deskundigen. De rolverdeling bij onderhoudsveilige gebouwen wordt weergegeven in figuur 2. Verbouw en (groot)onderhoud in de gebruiksfase volgen een gelijk proces. De sloopfase en realisatiefase worden genoemd ter volledigheid.
Taken en rollen gedurende de fasen
Uit ervaringen blijkt dat onderstaande taken bij de beschreven rollen horen. Essentieel is duidelijke en vooraf afgesproken verwachtingen zodat de juiste disciplines tijdig worden ingeschakeld. Per fase wordt uitgewerkt wat van betrokkenen mag worden verwacht, zodat onderhoudsveiligheid standaard wordt meegenomen in de levenscyclus. De instrumenten en verwachtingen vormen het verantwoordingsproces voor veilig onderhoud aan gebouwen.
De beschrijving richt zich op rollen en niet op functienamen: er is altijd een ontwerper, maar niet altijd een architect. De ontwerpers kunnen bouwkundigen, constructeurs of installatieadviseurs zijn. In het proces kunnen meerdere betrokkenen dezelfde rol vervullen. Tijdens gebruik zullen er meerdere reinigingsbedrijven zijn en meerdere onderhoudsbedrijven aan installaties werken. Dossieren blijven een centraal element in dit proces.
In richtlijn 92/57 (bouwprocesbesluit) is een verplichting opgenomen tot het opstellen van een dossier. Het dossier is bedoeld om tijdens de gebruiksfase en de sloop te kunnen weten welke zichtbare en niet-zichtbare risico’s er zijn, welke voorzieningen aanwezig zijn en welke gevaren onderhoud met zich meebrengt. Het dossier is een levend document dat gedurende de bouw en het gebruik wordt bijgewerkt. De opdrachtgever/ eigenaar is primair verantwoordelijk voor veilig onderhoud, en het bevoegd gezag (NLA) ziet toe op de naleving tijdens de realisatiefase. Bij overtredingen kan de eigenaar als eerste worden aangesproken.
Een goed doordacht en compleet programma van eisen is essentieel. De opdrachtgever of namens hem de CO verzekert zich ervan dat de architect hetzelfde veiligheidsniveau nastreeft, bijvoorbeeld door een risicoanalyse ten aanzien van veilig onderhoud op te nemen en waar nodig wijzigingen door te voeren in het ontwerp. Dezelfde zekerheid geldt voor de in te schakelen partijen en voor de uitvoerders.
Praktische toepassingen: bouwtekeningen en aanzichttekeningen
Een bouwtekening is een gedetailleerde grafische weergave van een gebouw of constructie en dient als leidraad voor bouwers, ingenieurs en aannemers. Bouwtekeningen zijn technisch en nauwkeurig en vormen de basis van elk bouwproject. Het proces begint met het verzamelen van relevante informatie zoals terreinonderzoeken, bestemmingsplannen, eisen van klanten en lokale bouwvoorschriften. Begin met een eenvoudige schets en groepeer de belangrijkste ruimtes en hun beoogde gebruik.
Nauwkeurige schaalverdeling is essentieel in bouwtekeningen, meestal 1:50 of 1:100, afhankelijk van de omvang van het project. Gedetailleerde architecturale kenmerken en structurele onderdelen worden toegevoegd, met duidelijke annotaties en gestandaardiseerde symbolen. Controleer afmetingen en details en laat controle door relevante partijen uitvoeren voordat je de tekeningen indient voor goedkeuring. Een complete set bouwtekeningen bevat plattegronden, aanzichten, doorsneden, details, schema’s en aantekeningen.
Een aanzichttekening is een tweedimensionale weergave van één zijde van een gebouw en toont wat zichtbaar is aan de buitenkant. Er bestaan drie soorten aanzichttekeningen: buitengevels, interieurtekeningen en detailaanzichten. Let bij aanzichttekeningen op schaal, afmetingen, afwerking van muren, materialen, en de exacte locatie van ramen en deuren. Aanzichttekeningen helpen bij visualisatie, materiaal- en kleurweergave, gebruikerservaring, kostenraming en naleving van regelgeving. Vectorworks Architectuur biedt hulpmiddelen zoals zichtvensters en sectie-snedevensters om snelle en gedetailleerde aanzichten te genereren, met opties voor hybride workflows en publishing.
Bij blokken- en geveltekeningen is de 2D-weg vaak relevant in restauratiewerk en monumentale gevels. Voor restauratie kan een blokkentekening worden gemaakt als onderlegger voor restauratie-partijen, met focus op herkenbaarheid van blokken, coderingen en notities, zonder noodzakelijk ieder detail exact te reconstrueren. Voor hoge gevels kunnen laserscans en foto’s worden gebruikt als aanvullende referentie, waarbij fotoverwijzingen en pointclouds helpen bij cartografische kaartgeving en kwaliteitscontrole.
Toepassingen en praktijkvoorbeelden

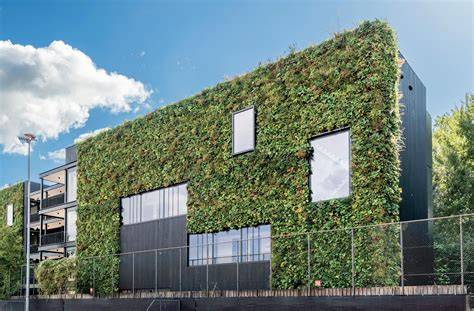

Groene gevels zijn een praktische toepassing van gevelontwerp die onderhoudsgemak en klimaatoptimalisatie combineren. Groene gevels leveren verkoeling, vergroten het bruikbare oppervlak in stedelijke omgevingen en vormen een biotoop voor bijen en vlinders. Er zijn verschillende systemen, variërend van eenvoudige klimplanten tot geavanceerde stapelbare bloembakken. Belangrijk zijn de juiste keuzes: winterharde, inheemse planten met waarde voor insecten, voldoende potgrond en waterbuffering. Het onderhoudsniveau en de kosten hangen af van het gekozen systeem en de benodigde professionaliteit.
Voordat een groene gevel wordt aangelegd, kan een bouwtekening helpen bij de planning en coördinatie. Een eenvoudige installatie kan bestaan uit een rek tegen de muur en klimplanten; complexere systemen vereisen professionele onderaannemers. Regenwaterafvoer kan worden gekoppeld aan ondergrondse opslag voor hergebruik. De keuze voor geavanceerde systemen zoals Sempergreen vergt grotere investeringen maar biedt esthetiek en duurzaamheid op lange termijn.
Praktische tips voor teken- en ontwerppellen
Bij het tekenen van gevels en het ontwerpen van veilige onderhoudsprocessen zijn duidelijke afspraken, vroegtijdige betrokkenheid van disciplines en een goed dossier essentieel. Gebruik duidelijke bouwtekeningen, schaal en annotaties, en houd rekening met onderhoudsvriendelijkheid en werken op hoogte. Voor monumentale gevelrestauraties geldt: blokkentekening kan een nuttig middel zijn om een onderlegger voor restauratiewerk te maken, maar moet worden afgestemd op de specifieke eisen van de restauratie, inclusief afspraken over detailniveau en orthogonale vs niet-orthogonale onderdelen. Fotografie, drones en 3D-laserscanning kunnen aanvullende referentiepunten bieden, maar het blijft cruciaal om de juiste balans te vinden tussen detail en bruikbaarheid voor uitvoering.
Bouw: veiligheid basisprincipes
Checklist: wat moet er in het dossier staan?
- Overzicht van onderhoudsvoorzieningen en toegangspunten
- Arbeidsomstandigheden- en arbeidshygiënische strategieën
- Verantwoordelijkheden per rol en per fase
- Wijzigingen tijdens realisatie en terugkoppeling naar ontwerp
- Plaatsing van dakrandbeveiliging en relevante veiligheidsvoorzieningen
- Documentatie van installaties en onderhoudsstellen
Met dit dossier hebben opdrachtgevers en eigenaren een basis voor het waarborgen van onderhoudsveilige gebouwen gedurende alle fasen van de levenscyclus. Het dossier dient als levend document en moet regelmatig worden bijgewerkt met wijzigingen en updates uit de praktijk.
