Een vloerverwarmingsverdeler zorgt ervoor dat het water in je vloerverwarmingsbuizen met een constante temperatuur verdeeld wordt. Afhankelijk van je warmtebron maak je gebruik van een verdeler met of zonder pomp. De pomp van de verdeler zorgt ervoor dat het water blijft circuleren door het vloerverwarmingssysteem.
Koelt het water af? Dan zal de ruimtetemperatuur ook dalen. De thermostaatkraan zorgt er dan voor dat de pomp warm water uit je cv-installatie toevoegt aan het systeem. De voeler in het vloerverwarmingssyteem controleert de temperatuur van het water. Het afgekoelde water wordt deels opgeslagen in de verdeler. Dit kan het systeem gebruiken om het aangevoerde water te koelen. De rest van het koude water wordt teruggepompt naar je cv-ketel om weer opgewarmd te worden.
Soorten verdelers en hun kenmerken
De meest eenvoudige optie is de projectverdeler. Dit is een stalen verdeler met een energiezuinige A-label pomp, die eventueel uit te rusten is met na regeling per groep. Wil je op de verdeler je vloerverwarming inregelen? Dan raden we een comfort verdeler aan. Deze is uitgerust met flowmeters, zodat je het aantal liters water dat per minuut door de groepen stroomt nauwkeurig in kunt regelen. Daarnaast is deze verdeler uitgerust met een lage temperatuur ventiel. Dit maakt het mogelijk om de verdeler hydraulisch actief te maken.
Naar keuze kun je ook een kunststof verdeler met losse pompmodule gebruiken; in de basis werkt de werking hetzelfde als een stalen verdeler, maar door de kunststof behuizing is deze verdeler beter geschikt om te koelen. Let op! Je warmtebron dient wel geschikt te zijn om te koelen. Stap je over naar een warmtepomp? Achter het buffervat van een warmtepomp zit doorgaans een pomp die sterk genoeg is om het water van de vloerverwarming rond te pompen. Daardoor heb je geen verdeler met pompmodule nodig. De warmtepomp zorgt ervoor dat het water op de gewenste temperatuur is. De verdeler verdeeld het water over je vloerverwarmingssysteem. Koelt het water af? De kunststof verdelers zonder pomp zijn er in twee varianten: Distriheat kunststof verdeler en een modulaire kunststof verdeler. Het verschil zit in het aantal groepen: Distriheat kan tot 14 groepen aan, modulaire verdeler tot 20 groepen.
Wordt jouw woning verwarmd door stadsverwarming? Dan is het raadzaam navraag te doen bij jouw energieleverancier over de regels omtrent het plaatsen van de verdeler. Goed om te weten is dat het niet mogelijk is om met stadsverwarming te koelen. Neem contact met ons op via de chat of bezoek de contactpagina voor advies en ondersteuning.
Installatie en positionering
De verdeler moet het liefst zo dicht mogelijk bij de warmtebron worden geïnstalleerd, zodat de transportleidingen zo kort mogelijk zijn. Verder is het belangrijk dat u nadenkt over de locatie van de verdeler. Vaak wordt een verdeler in een hal, bijkeuken of inbouwkast geplaatst. Weet u nog niet wat een goede locatie is voor uw verdeler? Vloerverwarming wordt opgeleverd inclusief verdeler, maar deze wordt niet aangesloten tenzij anders vermeld in de offerte. De vloer moet altijd na geëgaliseerd worden. Na het installeren van de vloerverwarming dient u de verdeler goed in te stellen. De verdeler regelt met de cv-ketel wat de warmteafgifte per ruimte is en deze stellen wij voor u in nadat de vloerverwarming is geplaatst.

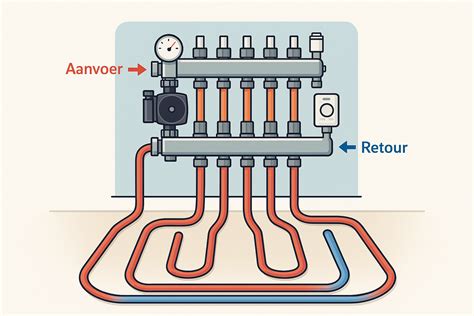

Globaal opstarten en inregelen gebeurt volgens protocol: verhoog de temperatuur elke dag met 5 °C totdat 40 °C bereikt is. Voor een maximaal rendement is het belangrijk om uw woning goed te isoleren. De werking van de verdeler verschilt per model; de meeste modellen zijn uitgerust met een mengkamer en een eigen pomp. De hoge aanvoertemperatuur van de cv-installatie wordt via de mengkamer weer terug gemengd naar de ingestelde temperatuur. Vervolgens pompt de verdeler het afgekoelde water rond de vloer en voert het via een afvoerleiding terug naar de waterbron.
Aansluitschema en praktische stappen
- Verdeler plaatsen en ophangen: Bepaal de plek dicht bij de vertrekken die je verwarmt en houd voldoende werkruimte vrij. Teken de hartlijn van de verdeler af, gebruik een waterpas en boor de gaten voor de wandbeugels. Plaats pluggen, hang de beugels en klik of schroef de verdeler vast. Houd de onderkant vrij van de vloer zodat je de buizen ontspannen met geleidenbochten kunt laten opkomen. Monteer eventueel voetconsoles als er geen stevige wand is. Controleer of de servicekranen en ontluchters toegankelijk blijven.
- Vloerverwarmingsbuizen aansluiten: Knip elke buis recht af. Schuif knelmoer en klemring op de buis, plaats de tule en steek de buis volledig tot aan de aanslag in de Euroconus-aansluiting. Schroef de knelmoer met de hand aan en trek deze na met twee sleutels zonder te overbelasten. Open de flowmeters volledig als startpunt voor later inregelen. Plaats geleidenbochten onderaan voor een ruime bocht en let op de groepsvolgorde zoals in je legplan staat.
- Aansluiten op warmtebron, vullen en testen: Sluit de aanvoerleiding van de cv-ketel of warmtepomp op de aanvoerbalk aan en de retour op de retourbalk. Vul het systeem groep voor groep en ontlucht op de hoogste punten en bij de verdeler. Test op lekkage en laat het systeem op bedrijfsdruk draaien. Streef naar een retour 5-10 °C lager dan de aanvoer en stel de flow per groep bij via de flowmeters. Als je een cv met hoge aanvoertemperatuur hebt, gebruik dan een mengset met pomp en thermostaatkraan en begrens de aanvoer tot ca. 40 °C.
Voor specifieke systemen gelden aanvullende aanbevelingen: bij lage temperatuurbronnen zoals een warmtepomp kan een open verdeler zonder pomp volstaan; bij hoge aanvoertemperaturen of stadsverwarming zijn mengverdelers met pomp en thermostaatkraan vaak vereist. De verdeler moet indien mogelijk centraal geplaatst zijn ten opzichte van de zones, zodat de buizen zo kort mogelijk lopen en het water gelijkmatig door de zones stroomt.
Modellen en toepassingen
De Warmup S3 verdeler is een voorbeeld van een robuuste oplossing voor alle watergedragen vloerverwarmingssystemen. Hij is vervaardigd uit één stuk 304-kwaliteit roestvrij staal en biedt functies zoals handbediende ontluchters en een Thermomanometer op de stromingsarm. Taconova debietmeters zorgen voor nauwkeurig debiet per circuit. Een S3 Mengeenheid is nodig als de warmtebron niet constant de ontwerptemperatuur kan handhaven. Thermomotoren (actuators) kunnen worden geïnstalleerd om kleppen automatisch te openen en te sluiten via de zoneregeling en thermostaat.
De verdelerbehuizing is leverbaar in verschillende breedtes afhankelijk van het aantal poorten: 600 mm voor 2-3 poortsverdelers, 750 mm voor 4-6-poortsverdelers, 900 mm voor 7-9-poortsverdelers en 1050 mm voor 10-12-poortsverdelers. Voor stadsverwarming geldt dat de verdeler onafhankelijk van kamerthermostaten en nachtverlaging dient te functioneren. Raadpleeg altijd de leveringsvoorwaarden van je energieleverancier bij aansluiting op stadsverwarming.
Bij de aanschaf kun je kiezen tussen open verdelers (zonder pomp) en gesloten verdelers (met pomp). Open verdelers werken met de pomp van de warmtebron en bieden vaak debietmeters per groep; gesloten verdelers hebben geen pomp en worden vaak in combinatie met warmtepompen en beperkte maximale watertemperaturen gebruikt. LT-systemen werken met water rond 35-45 °C; HT-systemen tot wel 70 °C. De keuze hangt af van je warmtebron en gewenste comfortniveau.
Kosten, offertes en onderhoud
Een goed aangesloten verdeler is het hart van je watergedragen vloerverwarming: hij verdeelt het warme water over de groepen en borgt het juiste debiet en temperatuur. De kosten variëren per model en aantal poorten; een basis twee-poortsverdeler zonder pomp kan bijvoorbeeld rond de 120 euro inclusief btw kosten. Voor montage en maatwerk kun je offertes aanvragen; veel leveranciers bieden complete pakketten inclusief verdeler, buizen en isolatie, maar pompregelingen en aansluiting op de primaire CV vallen vaak buiten de basis.
Voor optimale prestaties is het essentieel dat de verdeler correct aangesloten wordt en afgestemd wordt op de hoofdverwarmingsinstallatie. Een verkeerde aansluiting kan leiden tot koude zones, ruis of onnodig verbruik. In de praktijk volgen we bij aansluiting een helder aansluitschema, een praktisch 3-stappenplan en concrete tips voor koppeling aan cv-ketel of warmtepomp.
Veelgestelde vragen en aanvullende tips
- Welke leiding gaat naar de vloerverwarming verdeler? De warme aanvoer van je cv of warmtepomp gaat naar de aanvoerbalk van de verdeler; de retour keert terug naar de warmtebron. Gebruik een thermometerset en controleer delta T 5-10 °C.
- Hoe sluit je vloerverwarming aan op een cv? Bij hoge temperatuur gebruik je een mengset met pomp en thermostaatkraan en begrens de aanvoer tot ca. 40 °C. Sluit aanvoer op aanvoer en retour op retour en stel debiet per groep af.
- Hoe groepen verdelen en inregelen? Plan per ruimte een of meerdere groepen (bij 16 mm buis meestal tot ca. 100 m per groep). Open alle groepen, laat het systeem opwarmen en stel flowmeters af zodat retour 5-10 °C onder aanvoer ligt. Zone-regeling en ventielinserts kunnen later automatiseren.
