Deze handleiding helpt u stapsgewijs bij de installatie, configuratie en het basisgebruik van een Danfoss vloerverwarmingsysteem, met speciale aandacht voor de Icon en Icon2-lijnen en de EFIT 550 klokthermostaat. Volg de beschreven stappen en raadpleeg bij twijfel altijd de originele handleiding of een vakbekwame installateur.
Algemene aanbevelingen en garantie
Voor gegarandeerd wooncomfort raden wij het u aan om samen te werken met een vakbekwame installateur. Wanneer u Danfoss mechanische radiatorthermostaten (waaronder de Aveo) laat installeren in combinatie met een Danfoss afsluiter door een professionele installateur, kunt u beroep doen op een gebundelde garantieperiode van tien jaar. Op de meeste producten biedt Danfoss een garantieperiode van 5 jaar. Voorwaarde is dat deze producten door een professionele installateur zijn geïnstalleerd.
Ook als consument kunt u Danfoss producten aanschaffen. Dit kan onder andere bij Warmteservice. Heeft u vragen over onze producten of wil je advies? Neem dan contact op met onze klantenservice. Komt u er met behulp van de handleiding zelf niet uit? U kunt contact opnemen met uw installateur.
Overzicht van systemen en componenten
De nieuwste lijn van Danfoss is de Icon-lijn. Dit is een modulair systeem, wat betekent dat je precies de functies kunt kiezen die je nodig hebt. Omdat de Danfoss Icon serie modulair is, bestaat de lijn uit veel verschillende producten. Denk hierbij aan Danfoss regelaars, Danfoss thermostaten, Danfoss zoneregelingen en diverse andere uitbreidingsmodus.
Een vloerverwarming kan niet zonder een hoofdregelaar: deze stuurt de verschillende aangesloten groepen aan. De Danfoss hoofdregelaar is uitgerust met 15 verschillende kanalen en uit te breiden met 3 modules. De Danfoss vloerverwarming thermostaat gebruik je om de vloerverwarming te bedienen. Of je kiest voor een bedraad of draadloze thermostaat hangt af van de mogelijkheden in je huis of bedrijfspand.
Icon2: Basic vs Advanced hoofdregelaar
Er zijn twee soorten regelaars: de Basic en de Advanced versie. Het belangrijkste verschil zit 'm in de software, niet in de hardware. De Basic hoofdregelaar is vooral geschikt voor vloerverwarming. De Advanced regelaar is veel veelzijdiger. Hiermee kun je zowel vloerverwarming als vloerkoeling regelen. Het systeem kan bijvoorbeeld de warmtepomp aansturen voor zowel verwarmen als koelen. Dit gebeurt door twee aparte signalen voor verwarming en koeling.
Als je meerdere regelaars hebt voor een groot vloerverwarmingssysteem, dan heb je maar één Advanced regelaar nodig. De eerste manier is dat de warmtepomp zelf bepaalt of het moet verwarmen of koelen. De tweede manier is dat de Icon2 hoofdregelaar de warmtepomp zelf aanstuurt. Het systeem kan dan de warmtepomp regelen voor zowel verwarmen als koelen. Dit gebeurt door twee aparte signalen: eentje voor verwarming en eentje voor koeling. Een voorbeeld hiervan kunt u zien in toepassing 05 van het Icon2 Technisch Handboek.
Maar let goed op: om de Icon2 hoofdregelaar om te schakelen, moet je altijd een speciaal contact gebruiken. Dit wordt een 'potentiaalvrij contact' genoemd. Sommige warmtepompen geven namelijk een 230V signaal. Als dat het geval is, moet je een relais gebruiken tussen de warmtepomp en de Icon2 hoofdregelaar.
Thermomotoren en uitgangen
De Icon2 hoofdregelaar heeft 15 motoruitgangen waarmee je 230V motoren kunt aansturen. De TWA-K 230V NC thermomotor met M30 aansluiting voor afsluiters en vloerverwarmingsverdelers. De TWA-A 230V NC thermomotor is een andere motor die je kunt gebruiken voor Danfoss afsluiters en vloerverwarmingsverdelers. Als je al een systeem hebt met 24V motoren en je wilt het vervangen door het Icon2 systeem, kun je een speciale inbouwtransformator gebruiken.
Installatie van componenten
Wil je jouw vloerverwarmingssysteem volledig installeren met de Danfoss Icon lijn? Ben je van plan om het Danfoss systeem zelf installeren? Dat kan! Heb je alle benodigdheden voor je Danfoss vloerverwarming thermostaat gevonden? Zorg er wel voor dat je de juiste componenten kiest voor jouw situatie en volg de montage-instructies nauwkeurig.
Montage vloerverwarmingsmat en sensor

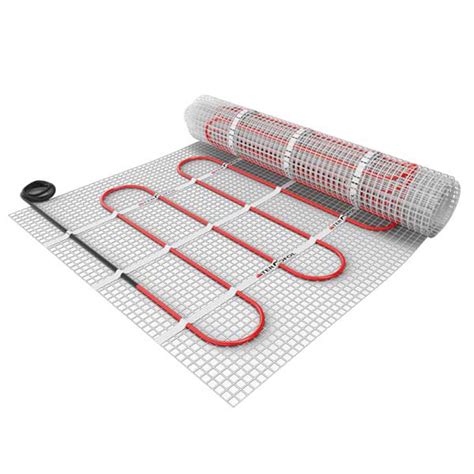

Danfoss levert bij de instructies stap-voor-stap informatie voor montage van de vloerverwarmingsmat en vloersensor. Volg de montage-instructies uit het technische document zorgvuldig: Pagina 2: Montage vloerverwarmingsmat en sensor. Pagina 3: Weerstandstabellen verwarmingsmat en vloersensor.
Montage klokthermostaat EFIT 550
Bekijk hier gratis de handleiding van de Danfoss EFIT 550. Deze handleiding valt onder de categorie thermostaten en is door 2 mensen gewaardeerd met een gemiddelde van een 9.7. De Danfoss EFIT 550 thermostaat is een betrouwbare en duurzame optie om de temperatuur in uw huis te regelen. Deze thermostaat is eenvoudig te installeren en te bedienen, waardoor het een gebruiksvriendelijke optie is voor zowel doe-het-zelvers als professionals.
Stap voor stap Inhoud: Pagina 4: Montage klokthermostaat EFIT 550. Pagina 5: Service instellingen. Pagina 6: Functie kiezen. Pagina 6: Temperatuur instellen. Pagina 6: Thermostaat uitschakelen. Pagina 7: Tijd instellen. Pagina 7: Klokprogramma instellen.
Wat betreft montagestappen: 1. Verwijder de witte afdekking van het klokmodule met een kleine platte schroevendraaier. 2. Indien aanwezig, verwijder de twee schroeven en trek voorzichtig het klokmodule uit de basisplaat. 8. Bevestig het klokmodule aan de basisplaat met de bijgeleverde schroeven. Gebruik de knop om de gewenste maximale temperatuur (Mt) in te stellen. Gebruik de knop om de gewenste nachtverlaging (LO) in te stellen. Draai aan de knop om de temperatuur voor elke functie in te stellen.
Bediening en app-integratie (Icon / Icon2)
De Danfoss Icon installatie is volledig met je telefoon te bedienen middels een app. De app is beschikbaar voor iOS 9.x en hoger. Volg eenvoudig de 4 onderstaande stappen:
- Open de app en druk op [Start setup].
- Druk op de knop op de Danfoss Icon App Module als u klaar bent om het systeem in te stellen. Vergeet niet om Bluetooth in te schakelen.
- De groene LED op de Danfoss Icon App Module zal langzaam knipperen als er nog geen verbinding is. Wanneer u probeert verbinding te maken met de telefoon, knippert de LED snel.
- Volg de instructies in de app om kamers toe te voegen en te configureren.
Loop naar de kamer waarvan je de naam wilt wijzigen, en stel lokaal een uniek temperatuurinstelpunt (bijv. 28 graden) in op de thermostaat, zodat je de kamer op basis van deze temperatuur gemakkelijk kunt identificeren. Swipe op het hoofdscherm van de app naar links om de kamerlijst te openen. Zoek de kamer met het unieke instelpunt. Klik op het midden van het hoofdscherm van de app.
Let op: De kamers zijn onderverdeeld in twee groepen: “Living Zone” en “Individuele ruimtes”. "Living Zone" is een lijst met kamers die hetzelfde verwarmingsschema delen voor wanneer u "Thuis" en "Afwezig" bent. Verplaats de rode stippen om de "Thuis" periode te wijzigen en bevestig. Open het rechterpaneel op het hoofdscherm door op het temperatuursymbool in de rechterbovenhoek te drukken of door naar links te swipen.
Je hebt nu twee opties. Klik op een kamernaam om de "Thuis" en "Afwezig" temperaturen voor de betreffende kamer te bekijken of te wijzigen of klik op het potloodsymbool. Door op het potloodsymbool te klikken, kan de temperatuur voor de huidige modus ("Afwezig" of "Thuis") worden gewijzigd. U kunt de temperatuur ook wijzigen door op elke afzonderlijke kamerthermostaat te drukken. Wanneer de thermostaat wordt geactiveerd en wordt geprobeerd de temperatuur aan te passen, zal de kamerthermostaat het huidige setpoint weergeven.
Delen van huis en gebruikersrechten
Druk op de drie lijnen in de linkerbovenhoek van het hoofdscherm. Kies [Instellingen]. Druk op [Huis delen] om een pagina te openen die u een code laat zien. De code is om veiligheidsredenen slechts twee minuten geldig. De persoon die de code ontvangt, moet in de app op [Huis ontvangen] drukken en de code van de afzender binnen twee minuten intypen. Opmerking: wanneer u een "huis" deelt, draagt u ook de volledige rechten over om thermostaten te installeren of te verwijderen.
Vakantiemodus en prioriteiten
De vakantiemodus heeft voorrang op de schema's voor "Thuis" en "Afwezig". Het verlaagt de temperatuur voor een langere periode voor alle kamerthermostaten.
Welke aansluitingen heeft de regelaar? | How-to with Icon2™ #2
Netwerk en verbindingsproblemen
Als de wifi-verbinding wordt verbroken, verschijnt er een alarm in de app en op de hoofdregelaar. Als de verbinding wordt verbroken, wordt er een melding "verbinding verloren" weergegeven op uw smartphone. Controleer of dat het geval is en volg het bericht op uw telefoon om opnieuw verbinding te maken met het netwerk. Start de wifi-router en/of het toegangspunt opnieuw op.
Controleer de routerparameters (zie aparte FAQ 'Aanbevolen wifi/router instelling'). Probeer verbinding te maken met een mobiele hotspot om vast te stellen of het probleem verband houdt met uw router. Sommige Samsung telefoons hebben een "Smart Network-switch". Dit slimme netwerk moet worden uitgeschakeld om de telefoon te verbinden.
Fabrieksinstellingen Danfoss IconTM App Module: dit doet u door de netwerkkabel los te koppelen van de App Module. Houd vervolgens de knop aan de onderkant van de app-module vast terwijl u de netwerkkabel opnieuw aansluit. Laat de knop aan de onderzijde na 10 seconden los. Als het resetten is gelukt, wordt de LED een paar seconden rood. Als dat niet werkt, heb je mogelijk een verborgen netwerk. Als u een nieuwe smartphone of router koopt, moet u de verbinding opnieuw tot stand brengen. Zie veelgestelde vragen over het installeren en instellen van de app 'Hoe installeer en configureer ik de Icon-app'. Alle instellingen worden opgeslagen via de cloudoplossing.
Installatieproblemen en foutcodes
Wat kan ik doen als de thermostaat NET ERR aangeeft? Als je een NET ERR foutmelding krijgt, moet je eerst kijken of je een bedrade of draadloze thermostaat hebt. Thermostaat is nog niet aangemeld op de hoofdregelaar. Verstoringen door obstakels: Draadloze signalen zijn eigenlijk elektromagnetische golven die kunnen verzwakken door dingen zoals metalen voorwerpen, dikke muren of andere dingen die het signaal blokkeren. Storing door elektromagnetische interferentie (EMI): Soms kunnen andere kabels, zoals voedingskabels, het signaal verstoren.
De Icon2 hoofdregelaar heeft een slimme zelfdiagnose die kan controleren of de aangesloten motoren goed werken. Als je tijdens de installatie per ongeluk de verkeerde instelling hebt gekozen, kun je dit oplossen door zowel de hoofdregelaar als alle thermostaten te resetten. Als je ook extra regelaars hebt in een groter systeem, moeten ook die en de thermostaten worden gereset. U moet daarna het systeem volledig opnieuw inbedrijfstellen en de juiste keuze voor de toepassing maken.
Reset procedures
De Icon2 thermostaat reset je alleen als je een installateur bent en je de thermostaat opnieuw wilt verbinden met de Icon2 hoofdregelaar. Als je de thermostaat reset, wordt de verbinding met de hoofdregelaar verbroken. Druk tegelijkertijd en een tijdje op de pijltjessymbolen op het scherm, de pijltjes die je normaal gebruikt om de temperatuur omhoog of omlaag te zetten. Houd de pijltjes ingedrukt totdat er 'RESET ALL' op het display verschijnt.
Je reset de Icon2 hoofdregelaar alleen als je na de installatie merkt dat je de verkeerde instellingen hebt gekozen. Als je de hoofdregelaar reset, vergeet dan niet om ook de thermostaten te resetten. Houd beide knoppen op de hoofdregelaar ingedrukt totdat de lampjes beginnen te knipperen. Laat de knoppen dan los. De regelaar zal zich nu resetten.
Montage en demontage van Icon2 inbouwthermostaat
Het demonteren van de Icon2 inbouwthermostaat moet heel voorzichtig gebeuren. Dit doe je alleen met het speciale demontageplaatje dat je bij de thermostaat hebt gekregen. Om het display los te maken, plaats je het plaatje voorzichtig tussen het display en het afdekraam. Wip daarna voorzichtig het display beetje bij beetje naar buiten. Je wisselt het plaatje steeds af: plaats het eerst aan de linker kant en dan aan de rechterkant van het display.
De bovenste aansluiting is voor de antenne die de communicatie tussen de hoofdregelaar en de draadloze thermostaten verbetert. De onderste aansluiting is voor de antenne die de communicatie tussen de hoofdregelaar en een Ally gateway verbetert.
Draadloze radiatorthermostaten en Ally Gateway
Kan een eindgebruiker het Icon2 systeem bedienen met een App? Ja, het Icon2 systeem kan draadloos verbonden worden met de Ally Gateway, die je apart kunt kopen. Een belangrijke tip bij het verbinden van je Icon2 systeem met de Ally Gateway is dat je eerst moet zorgen dat alles goed werkt. Dat betekent dat je het Icon2 systeem volledig moet aansluiten, instellen en ervoor moet zorgen dat alles werkt voordat je het met de Ally Gateway gaat verbinden.
Kun je draadloze radiatorthermostaten koppelen met Icon2? Je kunt de draadloze Ally radiatorthermostaat niet direct op de Icon2 hoofdregelaar aansluiten. Je hebt altijd de Ally Gateway nodig. De Ally Gateway is het centrale punt van je Icon2 systeem en de draadloze Ally thermostaatknoppen.
Waterzijdig inregelen en efficiency

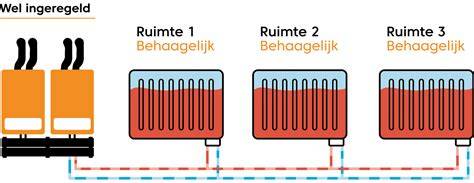

Waterzijdig inregelen zorgt ervoor dat precies de juiste hoeveelheid warm water door de radiator stroomt om de ruimte efficiënt te verwarmen. Dit resulteert niet alleen in verhoogde efficiëntie, maar tilt ook het wooncomfort naar een hoger niveau. Bovendien bent u vast voorbereid op een toekomstige (hybride) warmtepomp door uw installatie in te laten regelen.
Praktische tips voor plaatsing en instellingen
- Wat is de ideale kamertemperatuur? De meeste mensen vinden dat de ideale kamertemperatuur tussen de 19 en 22 graden Celsius ligt.
- Waar kan ik de thermostaat het beste plaatsen? De beste plaats voor de thermostaat is de ruimte waar u het meest verblijft, in veel gevallen de woonkamer of keuken. Plaats de thermostaat zo'n anderhalve meter boven de vloer, niet in de zon te hangen en niet op een buitenmuur.
- Wat is een dode zone van een thermostaat? Bij een dode zone van uw thermostaat is uw installatie als het ware ‘in rust’. De thermostaat schakelt pas in wanneer het verschil bijvoorbeeld meer dan 2˚C afwijkt van de ingestelde kamertemperatuur.
- Je kunt de minimale en maximale temperatuur op je thermostaat instellen via het menu. Klik op de thermostaat en houd het pijltje linksboven ingedrukt. Wacht totdat 'ME1' op het scherm verschijnt. Nu kun je de minimale en maximale temperatuur instellen.
EFIT 550: specificaties en veelgestelde vragen
De Danfoss EFIT 550 thermostaat biedt verschillende programmeerbare opties, waaronder een dagelijkse en wekelijkse planning. Met de EFIT 550 kunt u ook profiteren van slimme functies, zoals compatibiliteit met een smartphone-app. Al met al is de Danfoss EFIT 550 thermostaat een betrouwbare en gebruiksvriendelijke oplossing om de temperatuur in uw huis te regelen.
Handleiding: Bekijk hier gratis de handleiding van de Danfoss EFIT 550. Heeft u een vraag over de Danfoss EFIT 550 of heeft u hulp nodig? Stel hier je vraag.
Service en ondersteuning
Heeft u aanvullende vragen of specifieke hulp nodig? Hieronder vindt u een overzicht van producten die Danfoss niet meer verkoopt of ondersteunt. Dit geldt niet voor alle producten. Kunt u een bepaald product niet vinden? Staat je vraag er niet tussen? Ga je zelf vloerverwarming aanleggen en wil je daarvoor een Danfoss vloerverwarming thermostaat gebruiken? Bij Vloerverwarmingzelfleggen.nl vind je alle producten die je nodig hebt.
Als laatste: Danfoss Icon2TM als vervanging voor de bestaande naregeling voor vloerverwarming en -koeling. Deze video legt u duidelijk uit welke keuzes u hiervoor kunt maken. Zoals: de Basic of Advanced hoofdregelaar, bedrade of draadloze thermostaten (opbouw en inbouw). En hoe werkt de thermostaat precies? Heb ik een Basic of Advanced hoofdregelaar nodig?
