Je gebruikt een verouderde webbrowser. Vanwege niet zuurstofdichte slangen heb ik in 2017 een gescheiden systeem laten plaatsen. Aangesloten en geplaatst door een erkend vakman. Mij viel de aanvoertemperatuur naar de vloerverwarming ontzettend tegen, max 25-27 graden. Helaas zit er geen thermometer op de aanvoer naar de verdeler vanaf de warmtewisselaar. Maar de retour temp van de wisselaar naar de ketel kan makkelijk 45 graden zijn.

Er is een inregelventiel op de theminon Composiet LTV, (rechterzijde retourbalk zie foto) waarmee de unit standaard ingesteld is op hydraulisch neutraal. Standard instelling is dus maximale bijmenging retourwater van de verdeler. Met indraaien verminder je de retourflow en wordt de unit hydraulisch actiever. Oftewel gaat meer "zuigen" uit de warmtewisselaar. Als ik ga knijpen retourwater/indraaien ventiel/actiever maak zie ik ook direct mijn aanvoertemperatuur stijgen naar de vloerverwarming. (Dit knijpen wordt ook geadviseerd bij lage aanvoerstemperatuur van de ketel, dus in mijn geval).

Maar nu vraag 1: Mag dit inregelventiel geheel worden dichtgedraaid? Dus geen bijmenging retour... Wat gebeurt er dan als je thermostatisch ventiel (na wisselaar) ook begint te knijpen? Ontstaat er dan niet te weinig flow? Of is er het inregelventiel veerbelast en gaat ze bij sluiten thermostatisch ventiel wel retourwater leveren naar de pomp?

Vraag 2: De unit is verkeerd om aangesloten aan de CV ketelzijde.......Dus waarschijnlijk niet tegenstrooms maar meestrooms..(?) Zou dit veel warmteval schelen? Durft iemand hier iets zinnigs over te zeggen. Zie foto's. De bovenste horizontale is in werkelijkheid de aanvoer. Indien de WW. Bernard bedankt, en ik snap je formules. Ik heb de primaire leidingen zojuist omgedraaid en ben nu aan het testen. Wat ik vermoedde gebeurde: als je het regelventiel helemaal indraait (dus alle flow over de wisselaar) en het thermostatisch ventiel van de wisselaar naar de verdeler ga je knijpen dan wordt de flow over de buizen ook afgeknepen. Ik kan maar 1 conclusie trekken: het regelventiel dient daadwerkelijk af te worden gesteld in bedrijfssituatie. Wat is eigenlijk je vraag? De vraag is of mijn stelling/aanname juist is.

Ik heb sinds 2017 (installatiedatum warmtewisselaar wegens diffuse slangen) zitten klooien met een veel te lage aanvoer temperatuur naar de verwarmingsslangen. Zelfs met een temperatuur van 60-70 graden aanvoer primair naar de wisselaar (GESCHIEDEN SYSTEEM) kon ik het water secundair niet warmer krijgen dan aanvoer temp slangen tot max 25 graden. Nu de stoute schoenen aangetrokken en alle info doorgelezen, die de leek, de klant van een installateur, normaal niet leest. Daar bleek dus dat je bij dit specifieke type van therminon de regelaar MOET inregelen. Volgens hun eigen info. Tevens blijkt uit hun info dat mijn aan en afvoer primair is omgedraaid. Dat geeft geen vertrouwen.... Probleem was de capaciteit van mijn vloerverwarming is veel groter dan de overdracht die mijn warmtewisselaar leverde.

Nu ben ik ooit opgeleid tot machinist en niet tot verwarmingstechnicus. Ik zoek dus iemand die de kunststof OEM LTV unit van Therminon kent en me kan vertellen of mijn verhaal klopt, (incl totale afsluiting van de afvoerbalk wanneer regelaar volledig is ingedraaid) Het is leuk dat mijn temperaturen nu goed zijn, maar ik kan nergens info vinden dat mijn verhaal/aannames/stellingen kloppen. Kent iemand deze unit toegepast in een gescheiden systeem, of heeft iemand deze unit ooit moeten inregelen?

De wisselaar zit inderdaad verkeerd aangesloten. Het is nu aangesloten als een gelijkstroomwisselaar. ADDave, dank je wel voor de bevestiging. Ik heb uiteindelijk contact gehad met Therminon. Mijn bovenstaande stellingen klopte. Mochten andere mensen tegen hetzelfde probleem aanlopen: Uiteindelijke instelling van de COMPOSIET LTV GESCHEIDEN SYSTEEM komt vaak uit op geheel indraaien van het regelventiel en dan 0,5-1 hele slag terug. Misschien kun je je platenwisselaar isoleren? Isoleren, ja ik twijfel over Armacel eromheen wikkelen of de wisselaar nu volledig te demonteren en een standaard isolatiebox erom te monteren. Warmtewisselaar zit net te dicht op de muur om een halve isolatiedoos eromheen te schuiven. Iets te snel geoordeeld, die blauwe slangen zijn de verlenging die nodig was om de unit te plaatsen. Die slangen gaan over in niet zuurstofdichte slangen...

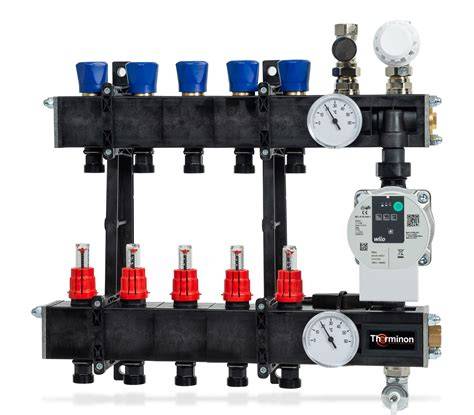

• Kenmerken: Geschikt voor verwarmen en koelen; Geïsoleerd dankzij luchtkamers; Modulaire constructie; Hydraulisch instelbaar d.m.v. LTV ventiel; Voorzien van Wilo A-label pomp; Spanningsloos (zonder torsie) monteren dankzij Flex Connect verbinding; Condensvrij koelen; Snel vullen en ontluchten met Easy-fill voetventiel.

Bedoel je trouwens dat elke vloergroep 2 liter per minuut krijgt? Als je dan bv 4 groepen hebt is het totaal 8 liter/min. Om de vloer optimaal aan te laten warmen is daar dan 8 liter primair water nodig vanuit je ketel en uiteraard van dezelfde temperatuur. Is bv de primaire aanvoerdebiet van je ketel 2x zo hoog als die van je vloerverdeler dan is dat heel logisch: 4 liter per minuut. Als de aanvoer en retour 20 graden verschil heeft, dit gaat niet lukken als het verschil van en naar de ketel hoger wordt dan 20 graden. Een moderne ketel gaat dan terug moduleren.

Kortom het is wel lastig om een goed beeld te krijgen omdat er veel dingen meespelen. Bij 60 graden waarbij de ketel zijn vermogen kan afleveren is als deze geen lagere temperatuur dan om en nabij de 40 graden terug krijgt. Onder de 40 graden moduleert de ketel terug en daalt de aanvoertemperatuur tot hij weer de 20 graden verschik ziet. Het voetventiel linksboven is er voor om het debiet uit de ketel te begrenzen en niet om de unit hydraulisch neutraler te maken. Die is er idd voor om het totaaldebiet door je vloer te regelen. Als de vloer geheel op temperatuur is kun je daar de gewenste delta T regelen over alle groepen. Die ligt dan tussen de 5 en 10 graden.

Onder de 5 graden verschil kun je de pompstand veranderen en met het voetventiel kun je dit nog fijn afregelen. Ik zou echter ervoor zorgen om de pomp minstens op stand 2 te zetten, en er voor te zorgen dat er aanzienlijk meer water door de vloer zal gaan stromen. Ik heb mijn pomp op stand 3 staan en er gaat bij mij nu 1700 liter per uur door de vloer waardoor de vloer nu egaal wordt verwarmd. De oude verdeler was een Therminon type 5000 verdeler welke prima werkte met de oude ketel die alleen maar vol gas geven kende. De nieuwe ketel die we in 2005 kregen een Enigma kon moduleren en met de buitenvoeler zelf de aanvoer temperatuur bepalen, hetgeen resulteerde dat te lauw water de vloer ingaat waarbij het retour water (koud) eigenlijk zo via de retourkoker weer opnieuw de vloer ingaat en het dus veel tijd kost om de vloer op te warmen. Met het extra ventiel tussen de retour koker en de aanvoer kan ik dat nu beter regelen en wordt de vloer op dit moment met de huidige temperaturen super snel warm.

Als de betreffende groep op temp is wordt de groep automatisch afgesloten middels het cf-2 systeem. Elke groep heeft zijn instelbare temp sensor welke draadloos communiceert met de regelaar.
