In sommige grote gebouwen, zoals kantoren, ventileer dus met buitenlucht. Het bouwbesluit eist dat wordt voldaan aan een ventilatiecapaciteit van ten minste 0,9 dm³/s per m2 (0,9 liter per seconde per vierkante meter vloeroppervlak) met een minimum van 7 dm³/s, waarvan minimaal 50% rechtstreeks van buitenlucht moet worden toegevoerd. De voorziening voor de toevoer van verse lucht naar een verblijfsruimte en voor de afvoer van binnenlucht uit die ruimte moet, bepaald overeenkomstig NEN 1087, een capaciteit hebben van ten minste 7 dm³/s. Het bouwbesluit maakt geen onderscheid tussen woonkamer en slaapkamer.
De werking van afzuiging en toevoer is cruciaal voor een gezond binnenklimaat. Een afzuigkap werkt plaatselijk en kan niet alle dampen afzuigen; daarom blijft een zogeheten ruimte-afzuiging altijd noodzakelijk. Hiervoor moet onder het plafond een afzuigventiel worden aangebracht. Tradionele ventilatie via het bovenlicht heeft beperkingen; het probleem met natuurlijke ventilatie in Nederland is dat het altijd waait en terugstroming in ventilatiekanalen kan leiden tot verspreiding van geuren. Teveel ventilatie leidt tot energieverlies en koude luchtstromen.
Typen ventilatiesystemen en hun toepassing
Lokale mechanische ventilatiesystemen, waaronder centrale systemen, werken via een dak- of muurventilatiekanaalnetwerk. Het centrale mechanische ventilatiesysteem heeft doorgaans een centrale ventilator op of onder het dak met ronde kanalen naar keuken, douche en toilet. Openingen in de te ventileren ruimten dienen instelbare afzuigroosters te bevatten. Voor een goede werking is continuïteit van werking en voldoende luchttoevoer essentieel.
Bij grote kantoorgebouwen zien we vaak een mix van natuurlijke en mechanische ventilatieconcepten. Enerzijds natuurlijke ventilatie om energiebesparing te bevorderen, anderzijds gebalanceerde ventilatie met warmteteruggave (WTW) voor energiebesparing en betere controle van luchtkwaliteit. Een voorbeeld is het Ypenburg-gebouw waar een klimaatsysteem natuurlijke toevoer via gevel gebruikt met automatische openingsregeling en luchtkwaliteitsmetingen om onnodig ventileren te voorkomen. De openingen in de gevel zijn voorzien van automatische bediening zodat energieverlies door onnodig ventileren wordt voorkomen.

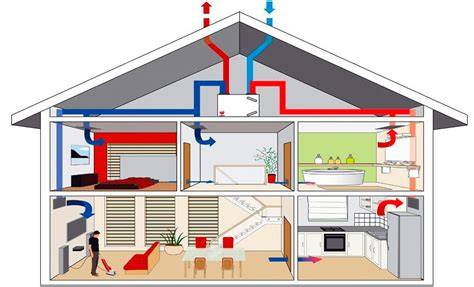

In woongebouwen geldt volgens Bbl (Besluit bouwwerken leefomgeving) dat bij nieuwbouw of grootschalige energetische renovatie een volledig mechanisch ventilatiesysteem verplicht kan zijn (type C of D). Ventilatiesysteem D staat bekend als balansventilatie en vereist continue werking van twee ventilatoren, met warmteterugwinning op de retourlucht. Ventilatiesysteem C kan via natuurlijke luchtaanvoer via vensteropeningen werken, maar vereist doorgaans minder kanaalwerk en onderhoud.
Regelgeving en minimale capaciteiten per verblijfsfunctie
In het Nederlandse Bbl staan diverse regels over ventilatie. Een verblijfsgebied (bijv. woonkamer) en verblijfsruimte (bijv. slaapkamer) vereisen samen een minimale ventilatiecapaciteit die kan variëren afhankelijk van de functie. De minimale capaciteit voor een verblijfsgebied en verblijfsruimte is onder andere afhankelijk van het aantal personen en de specifieke functie van de ruimte. Voor een verblijfsgebied en een verblijfsruimte met een kooktoestel geldt een verplichting tot een minimale ventilatie van 21 dm³/s. Daarnaast moeten gemeenschappelijke verkeersruimtes zoals gangen en trappenhuizen waar mogelijk rechtstreeks van buiten geventileerd worden, en moet bij een liftschacht de aanvoer van schone ventilatielucht rechtstreeks van buiten komen of via een ruimte die direct met buitenlucht in verbinding staat.
Er gelden specifieke regels voor toiletruimtes (minimaal 7 dm³/s) en badruimtes (minimaal 14 dm³/s). Voor een logiesfunctie gelden aanvullende regels en de zogenaamde krijtstreepmethode kan worden toegepast om delen van een (garage)ruimte aan te wijzen als stallingsruimte voor motorvoertuigen terwijl de rest als bergingsruimte fungeert; zo kan de zwaarste eis bepalen welke ruimte het zwaarst geventileerd moet worden. De totale capaciteit van een centrale ventilatievoorziening moet ten minste gelijk zijn aan de ventilatie-eis van het zwaarste verblijfsgebied, en minimaal 70% van de optelsom van alle aangesloten verblijfsgebieden.

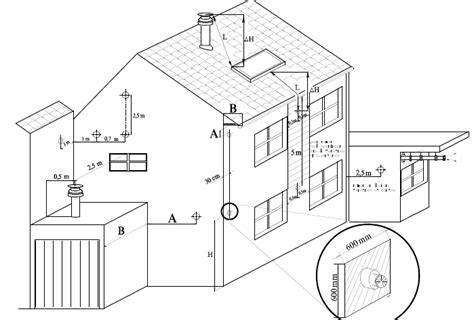

De verdunningsfactor en afstanden tussen toevoer- en afvoeropeningen zijn cruciaal bij het ontwerp van dakdoorvoeren. De verdunningsfactor, berekend volgens NEN 1087, bepaalt minimale afstanden tot rookgasafvoer en rioolontluchtingsleidingen. De aanvoeropening moet minimaal 2 meter van de perceelgrens liggen om te voorkomen dat aangrenzende bouwwerken de ventilatie belemmeren. Bij dakdoorvoeren moet rekening worden gehouden met isolatie, kieren en luchtdichtheid om warmteverlies en condensatie te beperken.
Dakdoorvoeren en geveldoorvoeren: soorten en installatieoverwegingen
Dakdoorvoeren zijn essentieel voor de afvoer van lucht via daken en kunnen toegepast worden op zowel platte als hellende daken. Voor badkamers en natte ruimtes adviseren wij geïsoleerde dakdoorvoeren om condensvorming te voorkomen. Voor geveldoorvoeren geldt dat ze geschikt zijn wanneer de technische ruimte niet direct aan het dak grenst of wanneer kanalen korter te houden zijn. Doorvoeren moeten luchtdicht en waterdicht zijn en bestaan vaak uit een combinatie van een ventilatiekanaal, een dakdoorvoer, en eventueel een schoorsteen of gevelplaat.
Een belangrijke overweging is het geluid en de esthetiek: haakse doorvoeren vereenvoudigen de afwerking en zorgen voor betere luchtdichtheid. Het ontwerp moet rekening houden met de dakconstructie en de afstand tot zonnepanelen; de Valetis, Contego en Ventus series van Ubbink bieden modulaire oplossingen met lage opbouwhoogte en goede luchtdichtheid. De combinatie van ventilatiekanaal en dakdoorvoer verlaagt het geluidsniveau en behoudt isolatiewaarden doordat doorvoeren loodrecht door de schil gaan.
Bij installaties in bestaande daken moet men rekening houden met schoorstenen en andere dakuitmondingen. Verdere aandacht gaat naar isolatie rondom de doorvoer en het voorkomen van lekkages. Voor een efficiënte uitvoering raadt men aan een vakman in te schakelen; een dakdoorvoer correct monteren voorkomt lekkages, warmteverlies en ventilatieproblemen.
Praktische uitvoering en onderhoud

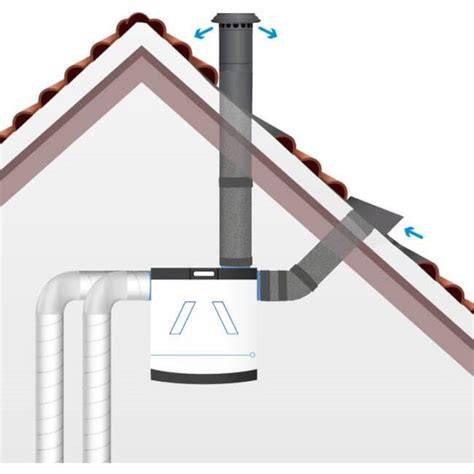

Een dakdoorvoer bestaat typisch uit drie delen: de ventilator of afzuigunit, een geïsoleerde slang en de dakdoorvoer zelf. Bij onderhoud: inspecteer regelmatig op vuil en verstoppingen, controleer op slijtage zoals scheuren of roest en vervang afdichtingen indien nodig. Gebruik bij badkamerventilatie vochtbestendige materialen zoals PVC, gegalvaniseerd staal of roestvrij staal. Voor lange kanalen kan een geïsoleerde flexibele slang gunstiger zijn dan starre kanalen. Een luchtdichte aansluiting en juiste montage zijn cruciaal voor het behoud van isolatiewaarden en een efficiënte werking van het ventilatiesysteem.

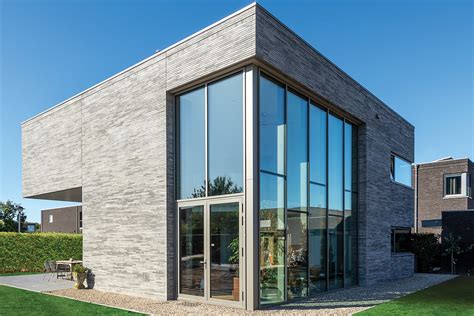

Een geventileerde voorzetgevel (vliesgevel) kan kansen bieden voor ventilatie achter de bekleding met waterafvoer en verdamping, en biedt voordelen zoals ontwerp flexibiliteit en betere thermische isolatie. Het draagwerk en de bevestiging moeten voldoen aan strikte eisen om wandpanelen correct te verlijmen en vlak te houden. Vlakheid en conserveerde regelwerk zijn essentieel; hout moet vochtgehalte <18% hebben en vierzijdig geschaafd zijn. Aluminiumregelwerk is vaak toegepast vanwege geringe uitzetting en betere luchtdichtheid bij aansluiting op de gevelplaat.
Specifieke aandachtspunten voor regelgeving en capaciteit
Bij het ontwerpen en uitvoeren van ventilatievoorzieningen moeten installateurs rekening houden met de NPR 1088 (voor woonfuncties) en de Bbl-voorschriften. Het is van belang te zorgen voor voldoende toevoer van frisse lucht, waarbij in woonfuncties de lucht zoveel mogelijk rechtstreeks van buiten afkomstig moet zijn. Voor gemeenschappelijke verkeersruimtes geldt dat de toevoer van schone ventilatielucht altijd rechtstreeks van buiten komt. Het uitschakelen van mechanische ventilatie tijdens calamiteiten moet handmatig mogelijk zijn (veiligheidsvereiste). Verdunningsfactoren en afstanden tot rioolontluchting en rookgasafvoer zijn cruciaal bij het plaatsen van dak- of geveldoorvoeren.
Bij renovatie en uitbreiding gelden specifieke regels: de installatie van ventilatie in nieuwe ruimten moet voldoen aan de minimale ventilatie-eisen; voor natte ruimten zoals badkamers en keukens gelden eigen eisen. De totale capaciteit van een centrale ventilatievoorziening moet minimaal 70% zijn van de som van de benodigde ventilatiecapaciteiten van alle aangesloten verblijfsgebieden. Daarnaast moet elke verblijfsruimte ten minste beschikken over een te openen raam en een maximale luchtsnelheid bij aanvoer van frisse lucht in de leefzone van 0,2 m/s om tocht te voorkomen. In praktijk betekent dit dat ontwerp en installatie nauwkeurig moeten worden afgestemd op zowel gebruiksfunctie als gebouwtype.
Praktische naamgeving en aanbevelingen

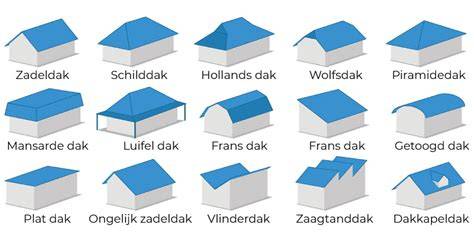

Een dakdoorvoer kiezen moet gebaseerd zijn op daktype (plat vs. hellend), kanaaldimensionering, isolatiebehoeften en gewenste luchtcapaciteit. Voor badkamers en natte ruimtes is geïsoleerde dakdoorvoer aan te raden; voor geveldoorvoeren geldt dat ze geschikt zijn wanneer geen dakgrenzen aansluiten of flexibele kanaalafmetingen gewenst zijn. Raadpleeg altijd een erkende vakman om een veilige en duurzame installatie te waarborgen. Een goede dakdoorvoer leidt tot lagere energiekosten, betere luchtkwaliteit en minder vochtproblemen in uw woning.
Voor wie zoekt naar concrete onderdelen en oplossingen: Ubbink Contego, Valetis en Ventus geveldoorvoeren bieden een combinatie van lage opbouwhoogte, goede luchtdichtheid en eenvoudige montage. Voor platte daken zijn plakplaat-doordrwerkingen of geïsoleerde dakdoorvoeren geschikt, terwijl hellende daken vaak dakpan-doorvoeren vereisen. Bij installatie, overweeg een combinatie van ventilatiekanalen, dakdoorvoer en eventuele waterdichte maatvoeringen om lekkages te voorkomen.
Conclusie uit de regelgeving en praktijk
Een juiste ventilatie-doorvoer door gevel en/of dak vereist een zorgvuldige afstemming van capaciteit, locatie en isolatie, in overeenstemming met Bbl en NEN 1087. Het systeem moet continu en betrouwbaar functioneren, met voldoende toevoer van verse lucht en effectieve afvoer van binnenlucht. Combineer eventueel natuurlijke toevoer, balansventilatie en warmteterugwinning om energielasten te beheersen terwijl de luchtkwaliteit van bewoners gewaarborgd blijft. Een professionele aanpak vermindert risico’s op condensatie, schimmel en slechte binnenlucht, terwijl het voldoet aan de wettelijke eisen.
