Hoe afvoer water aansluiten: uitgebreide handleiding met stappenplan

Een afvoer aanleggen is op zichzelf geen moeilijke klus, welke prima uitgevoerd kan worden door een doe-het-zelf-er. Het is echter wel belangrijk dat je een aantal punten weet. Voor een afvoer van (vervuild gebruikt) water wordt een PVC buis gebruikt, ook wel een rioolbuis genoemd. De PVC buis is opgebouwd uit 3 lagen en is gemaakt van PVC materiaal. Daarnaast is een PVC buis ook leverbaar in de diameters 70, 80 en 100mm. Deze PVC buizen worden alleen gebruikt voor de hemelwaterafvoer, oftewel regenwaterafvoer, en worden alleen boven de grond gebruikt.

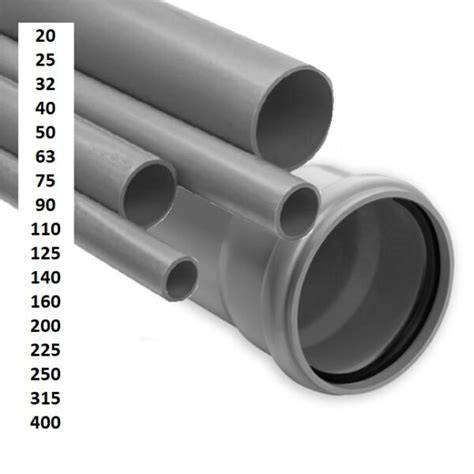

Diameter bepalen en toepassing

De diameter van de toevoerleiding van water heeft een andere diameter dan die nodig is van de afvoer van het water. Het is belangrijk van tevoren goed te bepalen welke diameter PVC buis je nodig heeft voor de soort waterafvoer. Als een afvoerbuis te klein is, loop je sneller de kans op een verstopping. Is de afvoerbuis te groot, dan loopt het water niet goed weg. Ook dit kan een verstopping veroorzaken. Een PVC buis voor de afvoer van water kan op 2 manieren worden verbonden. Voor het aanleggen van een afvoer met een lijmverbinding gebruik je een PVC afvoerbuis met een glad uiteinde.

Stap-voor-stap lijmverbinding (glad uiteinde)

1. Zaag de PVC buis op de juiste maat met een ijzerzaag. Verwijder eventuele bramen met een vijl. De rand aan het uiteinde van de PVC buis wordt rondom iets schuin afgevijld.
2. Voordat je de buis lijmt, maak je deze goed schoon en vetvrij. Ontvetten kan met een PVC reiniger.
3. Breng met een kwastje hard PVC lijm aan op de buis en op het verlijmende onderdeel. Schuif daarna de twee onderdelen in elkaar zonder te draaien en houd dit ongeveer 30 seconden vast.

Stap-voor-stap lijmverbinding met aangevormde mof en manchet

1. Zaag de buis op maat en verwijder bramen. Vijl de rand iets schuin af.
2. Reinig en ontvet de buis met PVC reiniger. Smeer glijmiddel op de rand van het rubber in het manchet voor makkelijke montage.
3. Steek de buis met manchet in het hulpstuk tot aan de stootrand en bevestig de manchetverbinding.

Bevestiging en ondersteuning van de afvoer

De PVCbuis van de afvoer bevestig je met een zadel of een PVC beugel aan de wand of aan het plafond. Met een zadel wordt de PVC buis strak tegen de wand gemonteerd. Bij een PVC beugel monteer je de beugel in combinatie met een klemnok en een houtdraadpen aan de wand. Om doorzakken te voorkomen is het verstandig de buizen goed te ondervangen.

Het is noodzakelijk om de PVC afvoer onder afschot te plaatsen om verstopping te voorkomen. Wil je lezen hoe dat moet, dan volg je de volgende stappen in dit plan. Als de afvoer in vloer of muur komt, bescherm de buis tegen uitzetten en krimpen door deze in een buis van één maat groter te plaatsen (bijv. 40 mm in 50 mm omkasting). Hiermee ontstaat ruimte voor temperatuurswisselingen.

Installatieplanning en ontwerp

1. Diameter bepalen: 110 mm voor toiletafvoer, 70 mm voor hemelwaterafvoer, 40 mm voor overige toepassingen. Houd rekening met beluchting van het hele systeem om vacuüm en vieze luchtjes te voorkomen.
2. Sifon monteren volgens de fabrikant. Meet stukken buis nauwkeurig op. Gebruik schilderstape om rechte markeringen op ronde buis te krijgen.
3. Afvoerbuizen op maat zagen en vervolgens afmonteren met mof, bocht/knie, T- of Y-stuk. Controleer pas waarna je lijmt.
4. Markeer posities waar onderdelen kunnen draaien zodat je ze later correct vastlijmt. Verbind alle delen en controleer de helling: ongeveer 1 cm afschot per meter.
5. Schuur de uiteinden licht op en lijm ze aan elkaar volgens de instructies van de lijm. Monteer sifon en rioolbuismof waar nodig. Smeer eventueel vet of glijmiddel op rubber delen voor makkelijke aansluiting.
6. Bevestig buis aan muur met beugels volgens afstandsregels: 40 mm afvoer iedere ca. 80 cm, 110 mm afvoer ca. iedere 125 cm.
7. Schilder indien gewenst de zichtbare buizen. Gebruik kunststofprimer voor de voorbehandeling.

Veiligheid, onderhoud en testen

Het hele afvoersysteem moet geventileerd zijn om lucht- en drukproblemen te voorkomen. Controleer na installatie of het water goed wegleekt. Controleer op lekkages en denk na over het onderhoud van de afdichtingen en verbindingen. Het gebruik van rubberen afdichtingsringen en klemmen is tegenwoordig gebruikelijk naast lijmverbindingen. Voor extra zekerheid kan een recente folie van instructies uit de handleiding worden gevolgd.

Daarnaast: waterzuivering en aanvullende systemen

Je kunt zelf een waterzuiveringssysteem installeren om de kwaliteit van het water in huis te verbeteren. Er bestaan verschillende systemen zoals zand- en koolstoffilters, omgekeerde-osmose-systemen en waterontharders. Begin altijd met een geschikte plek dicht bij de hoofdwatertoevoer, controleer de ruimte en zorg voor voldoende aansluitingen en ruimte voor onderhoud. De methode om een waterontharder te installeren is beschreven met stappen voor plaatsing, aansluiting en onderhoud.

Praktische checklist tijdens het werk

• Houd rekening met afschot en denk aan beluchting van het hele systeem.
• Zaag ruim in plaats van te krap; zo kun je later nog corrigeren.
• Reinig en ontvet buis en moffen alvorens te lijmen.
• Bevestig buizen met voldoende ondersteuning om doorbuigen te voorkomen.
• Test het systeem grondig op lekkages en optimale waterafvoer.

Toepassingen en voorbeelden

Een afvoerinstallatie kan zowel in de vloer als in de muur worden geïntegreerd. Voor hemelwaterafvoer geldt een lagere diameter en toepassing boven de grond. Voor sanitaire afvoeren zoals toiletten en wastafels geldt een zwaardere diameter en specifieke mof verbindingen. Het juiste type en de juiste maat bepalen is cruciaal om verstoppingen en geurtjes te voorkomen.
