Vloerverwarming verdeler aansluiten: een complete gids

De installatie van een vloerverwarming wordt aangesloten op een bestaand cv-systeem, waarbij gebruik wordt gemaakt van een verdeler. Deze verdeler stuurt warm cv-water door de verwarmingsbuizen die in de vloer zijn gelegd. Het aansluiten van een dergelijke verdeler is een relatief eenvoudig proces dat kan worden opgedeeld in drie hoofdonderdelen: het ophangen van de verdeler, het aansluiten van de vloerverwarmingsbuizen en het monteren van de thermostaatknop.

Een vloerverwarming verdeler wordt doorgaans geïnstalleerd in de meterkast of een geschikte opbergkast. Hieronder volgt een gedetailleerd stappenplan voor de montage en aansluiting.

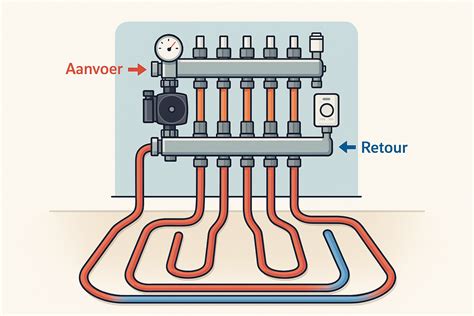

Deel 1: Vloerverwarming verdeler ophangen

Om de vloerverwarming verdeler correct aan de muur te bevestigen, dient u de volgende stappen te volgen:

1. Hoogte van de verdeler bepalen

   Gebruik een rolmaat om de gewenste hoogte voor de verdeler te bepalen. Het is aan te raden de onderkant van de verdeler ongeveer 40 cm boven de vloer te plaatsen. Dit biedt voldoende ruimte voor het latere aansluiten van de vloerverwarmingsbuizen.

2. Positie van de verdeler bepalen

   Bepaal de exacte positie van de verdeler aan de muur. Zorg ervoor dat de aanvoer- en retouraansluiting naar boven gericht zijn. De aanvoeraansluitingen zijn doorgaans gemarkeerd met blauwe doppen, terwijl de retouraansluitingen meestal rode doppen hebben. Gebruik een waterpas om te garanderen dat de installatie perfect horizontaal hangt.

3. Boorgaten aftekenen

   Wanneer de verdeler correct is gepositioneerd en waterpas hangt, kunt u met een potlood of pen de vier benodigde boorgaten aftekenen. De locatie van deze gaten kan variëren per specifiek verdeler model.

4. Gaten boren

   Boor de afgetekende gaten met een boormachine. Controleer of de geboorde gaten diep genoeg zijn om de pluggen volledig in de muur te kunnen plaatsen.

5. Pluggen plaatsen

   Plaats de pluggen in de geboorde gaten. Zorg ervoor dat ze volledig en stevig in de muur zitten. Let op: gebruik de juiste pluggen die geschikt zijn voor uw specifieke muurtype.

6. Verdeler ophangen

   Bevestig de verdeler aan de muur met de meegeleverde bouten en sluitringen. Dit zorgt voor een stabiele en veilige bevestiging.

Deel 2: Vloerverwarmingsbuizen aansluiten op de verdeler

Na het ophangen van de verdeler, volgt het aansluiten van de vloerverwarmingsbuizen:

3. Vloerverwarmingsbuis op verdeler draaien

   Zorg ervoor dat u de vloerverwarmingsbuis recht op de aansluiting van de verdeler draait om een goede verbinding te garanderen.

4. Koppeling vastdraaien

   Draai vervolgens de adapterkoppeling stevig vast met een steeksleutel, doorgaans maat 24. Herhaal deze stappen voor alle verwarmingsbuizen die aangesloten moeten worden.

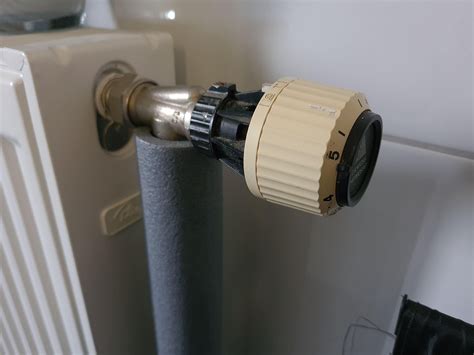

Deel 3: Thermostaatknop aansluiten

Het aansluiten van de thermostaatknop is de laatste stap in het installatieproces. Houd er rekening mee dat de exacte positie van het voetventiel en andere componenten per verdeler kan verschillen.

1. Beschermknop verwijderen

   Draai de beschermknop van het voetventiel. Dit is meestal een losse dop die het ventiel beschermt.

2. Wartel plaatsen

   Verwijder de wartel van de thermostaatknop en draai deze met de hand op het voetventiel. Zorg voor een stevige, maar niet te strakke bevestiging.

3. Thermostaat instellen

   Stel de thermostaat op de verdeler in op een maximumtemperatuur van 40 °C. Dit is een veilige temperatuur voor de meeste vloerverwarmingssystemen.

4. Capillair plaatsen

   Plaats het capillair, een dunne buis gevuld met vloeistof die uitzet of krimpt bij temperatuurveranderingen, in de buisvoeler van de verdeler. De specifieke locatie van de buisvoeler kan per merk en type verdeler verschillen; raadpleeg hiervoor de technische informatie van de fabrikant.

Na het voltooien van deze stappen, kan de waterdruk op het systeem worden gezet en kan worden getest of alles naar behoren functioneert.

Soorten verdelers en hun werking

Er zijn twee veelgebruikte soorten verdelers: de open en de gesloten vloerverwarming verdeler.

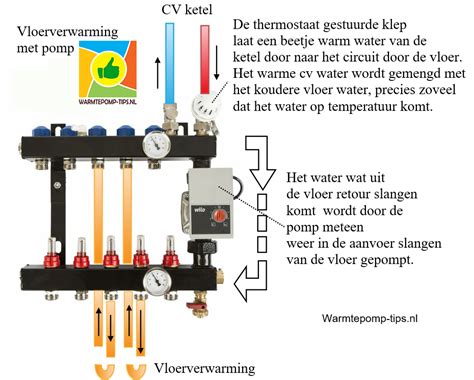

1. Open vloerverwarming verdeler

Een open verdeler, vaak uitgerust met een pomp, fungeert als het centrale hart van het vloerverwarmingssysteem. Hierop kunnen tussen de 2 en 12 groepen worden aangesloten. Een ingebouwde pomp zorgt voor de circulatie van het water. Wanneer de watertemperatuur te laag wordt, wordt er automatisch warm water uit de cv-installatie toegevoegd, geregeld door een thermostaatkraan. De temperatuur wordt doorgegeven aan de verdeler, waarna het water via een thermostaatventiel naar de pomp stroomt. Deze stuurt het warme water naar een verdeelkoker, waar het gelijkmatig over de vloerverwarmingsbuizen wordt verdeeld. Een meetinstrument in de verdeelkoker registreert de temperatuur en geeft indien nodig een signaal aan het thermostaatventiel om de toevoer aan te passen. Het afgekoelde water keert terug naar een verzamelkoker en wordt gedeeltelijk teruggepompt naar de warmtebron. Groepen met verschillende afmetingen kunnen worden ingeregeld met inregelafsluiters om gelijke druk te garanderen. Optioneel kunnen debietmeters per groep worden aangebracht om de doorstroming te meten, of elektrische kleppen die door thermostaten worden aangestuurd om groepen te openen of sluiten.

2. Gesloten vloerverwarming verdeler

Een gesloten verdeler beschikt niet over een ingebouwde pomp en kan geen koud en warm water mengen. Dit type verdeler wordt vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur doorgaans is begrensd op 45°C. De opwarming van het water in de vloerverwarmingsbuizen verloopt efficiënter met een warmtepomp.

Specifieke situaties: stadsverwarming

Bij gebruik van stadsverwarming moet de verdelerunit voor de vloerverwarming aan specifieke voorwaarden voldoen. Het is raadzaam om hierover informatie in te winnen bij uw energiebedrijf. De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Veranderingen aan de verwarmingsinstallatie, zoals het plaatsen van nieuwe radiatoren of vloerverwarming, dienen te worden gemeld aan de leverancier van stadsverwarming ter compensatie van waterverlies in het netwerk.

Aandachtspunten bij aansluiting en configuratie

Het correct aansluiten van de vloerverwarming verdeler is cruciaal voor een efficiënte werking. Er zijn situaties waarin de configuratie van de installatie tot vragen kan leiden, met name met betrekking tot de circulatie van het water en de temperatuurregeling.

Problemen met circulatie en regeling

In sommige installaties kan de pomp het water primair laten circuleren in een evenwichtsfles in plaats van door de vloerverwarmingscollector. Dit kan worden opgelost door de onderste debietkranen deels te sluiten en de bovenste debietkraan volledig te openen, alhoewel dit niet altijd de optimale oplossing is. Een alternatieve aanpak is het weglaten van de evenwichtsfles en de pomp direct op het systeem aan te sluiten. Dit kan echter problematisch zijn wanneer er ook radiatoren op lage temperatuur worden gebruikt, omdat de temperatuur dan niet flexibel kan worden ingesteld voor zowel vloerverwarming als radiatoren.

Een veelvoorkomend advies is om na de open verdeler, op de plaats waar de pomp staat, een 3-weg kraan te installeren. Deze kraan kan de aanvoertemperatuur van het cv-water regelen, met name wanneer deze te hoog is voor de vloerverwarming in vergelijking met de radiatoren. De temperatuurvoeler, die op de vertrekcollector wordt geplaatst, kan vervolgens de kraan aansturen om meer of minder ketelwater bij te mengen, waardoor de temperatuur van de vloerverwarming wordt gereguleerd. De circulatiepomp blijft dan op de oorspronkelijke positie staan. Op deze wijze is een aparte 3-wegkraan niet altijd nodig en wordt de vloerverwarming effectief als een radiator aangesloten.

De kringen van de vloerverwarming moeten worden ingeregeld op basis van de drukval en het debiet dat door elke kring loopt. Dit kan worden geoptimaliseerd met inregelkranen, zoals die van het merk TA - Tour Andersson. Een thermostaatknop op de verdeler kan dienen als veiligheidsthermostaat die de pomp uitschakelt bij te hoge temperaturen, of als een begrenzer voor de temperatuur van de vloerverwarming.

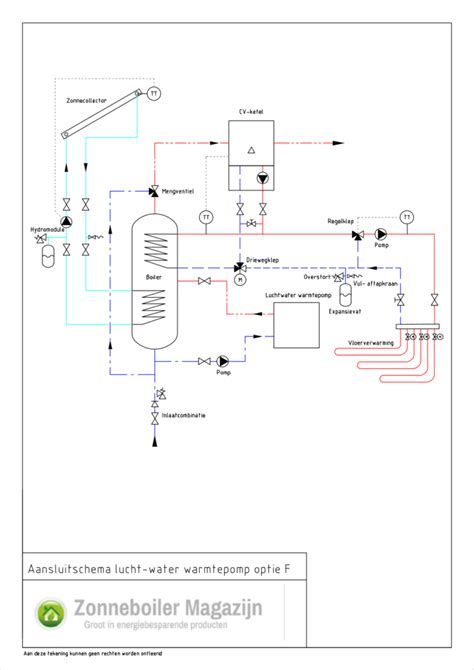

Aansluiting op de retour

Het koppelen van vloerverwarming aan de retourwateraansluiting van een radiator is mogelijk met de juiste onderdelen, zoals knelsets, regelunits en ventielen. Een retourwateraansluiting bij vloerverwarming is ontworpen om het terugkerende water te reguleren en te optimaliseren. Dit gebeurt doorgaans via een verdeler met retourtemperatuurbeperking, een retourleiding, een pompgroep en een temperatuursensor. De pompgroep zorgt voor de juiste doorstroming, terwijl de temperatuursensor de retourtemperatuur meet. Het correct aansluiten van het retourwater is essentieel om problemen zoals kromtrekken van de vloer of beschadiging van leidingen te voorkomen.

Installatie van de vloerverwarming verdeler: een doe-het-zelf project

Het installeren van een vloerverwarming verdeler kan een eenvoudig doe-het-zelf project zijn voor de gemiddelde huiseigenaar. Verdelers zijn ontworpen om de verwarming efficiënter te maken door de stroming van warm water te regelen.

Gereedschap en materialen verzamelen

Zorg ervoor dat u alle benodigde gereedschappen en materialen bij de hand heeft. Dit omvat een set verstelbare sleutels of tangen, schroevendraaiers, buissnijders en teflontape voor het afdichten van leidingen.

Leidingen snijden en aansluiten

Sluit eerst de warmwaterkraan van uw cv-ketel of verwarming af. Meet vervolgens de benodigde lengte voor de buizen en zaag ze op maat. Gebruik teflontape op elke verbinding en verbind de buizen tot ze een lus vormen tussen de warmtebron en de verdeler. Er zijn ook modellen beschikbaar waarbij bestaande leidingen kunnen worden gebruikt, wat handig kan zijn bij beperkte ruimte of budget.

Laatste voorbereiding en installatie

Controleer of alle leidingen goed zijn afgedicht met teflontape voordat u de verdeler aansluit op de warmwatertoevoer en de retourleiding. Draai vervolgens de kraan voor warm water open en controleer nogmaals alle aansluitingen op lekkages voordat u de verdeler inschakelt.

Als u na het lezen van deze stappen nog vragen heeft of hulp nodig heeft bij de installatie, kunt u contact opnemen met de klantenservice of de kennisbank raadplegen voor aanvullende artikelen en handleidingen.
