Vloerverwarming verdeler 6 groepen met zoneregelaar: werking en installatie

Met zoneregeling voor watergedragen vloerverwarming stel je de temperatuur per ruimte in, precies zoals jij het wilt. Dat levert comfort op waar je het nodig hebt en voorkomt onnodig stoken in lege kamers. In deze blog lees je hoe zoneregeling werkt, wanneer je kiest voor bedraad of draadloos, wat je nodig hebt en waar je op let in planning en budget. Wil je stap-voor-stap aan de slag? vloerverwarming instellen. Nieuw in vloerverwarming? Lees meer over watergedragen vloerverwarming systemen.

Hoe werkt zoneregeling bij watergedragen vloerverwarming?

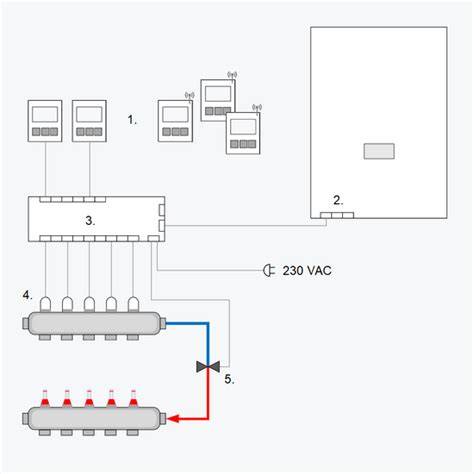

Hoe werkt zoneregeling bij watergedragen vloerverwarming? Een zoneregeling verdeelt je woning in zones, bijvoorbeeld woonkamer, keuken, slaapkamers en badkamer. Elke zone heeft een eigen ruimtethermostaat die de gewenste temperatuur doorgeeft aan een zoneregelaar. Die zoneregelaar stuurt thermische actuators aan op de vloerverwarming verdeler. De actuators openen of sluiten de groepsafsluiters, zodat er alleen warm water door de juiste groepen stroomt. Wil je precies weten hoe de verdeler en groepen samenwerken? Zie werking van de vloerverwarming verdeler. Tegelijk kan de zoneregelaar een warmtevraag doorgeven aan de cv-ketel of warmtepomp, zodat de bron efficiënt draait. Resultaat: regeling per vertrek met minder overshoot, kortere opwarmtijden en minder energieverlies. Heb je naast vloerverwarming ook radiatoren, dan combineer je zoneregeling met slimme radiatorkranen of zonekleppen, zodat alle afgiftesystemen op elkaar afgestemd zijn.

Bedraad of draadloos: wat past bij jouw woning?

Bedrade zoneregeling Bedraad is vaak het meest robuust en voordelig. Thermostaten zijn bekabeld aangesloten op de zoneregelaar en actuators. Voordelen: lage storingsgevoeligheid, geen batterijen, stabiele communicatie. Aandachtspunten: je bent gebonden aan kabeltracés en in bestaande bouw vergt dit soms breekwerk of slimme kabelroutes. Bedrade systemen zijn prima te combineren met app-bediening via de regelaar. Draadloze zoneregeling Draadloze thermostaten geven meer plaatsingsvrijheid en zijn ideaal bij renovatie. Installatie gaat sneller en zonder sleuven. Let op batterijen, radio-bereik en eventueel een repeater bij grote of geïsoleerde woningen. Draadloos is doorgaans wat duurder in aanschaf, maar biedt flexibiliteit en makkelijke uitbreidbaarheid met slimme thermostaten.

Benodigdheden voor zoneregeling per ruimte

Voor een watergedragen systeem heb je in de basis het volgende nodig: Zoneregelaar - het brein dat thermostaatsignalen omzet naar aansturing van actuators en warmtebron. Ruimtethermostaten - bedraad of draadloos, 1 per zone/vertrek. Thermische actuators - per groep op de vloerverwarming verdeler. Aansturingscontact - voor cv-ketel of warmtepomp om warmtevraag te maken. Bekabeling of gateways - stuurstroomkabels of draadloze modules/repeaters. Ga je zelf aan de slag met montage? Lees eerst vloerverwarming verdeler aansluiten voor praktische aandachtpunten rond zones en actuators. Nog een verdeler nodig? Bekijk onze vloerverwarming verdelers.

Kosten en planning: waar moet je op letten?

De prijs van zoneregeling hangt vooral af van het aantal zones, bedraad of draadloos, type thermostaten en het aantal actuators. Ook elektrotechnisch werk, inbedrijfstelling en inregelen spelen mee. Wij werken uitsluitend met watergedragen vloerverwarming. Belangrijk om te weten: het monteren van een na-regeling en elektrawerkzaamheden valt buiten onze standaard montage. Voor je totale projectbudget kun je voor de aanleg van vloerverwarming rekening houden met onderstaande indicaties per m2 excl. btw, vanaf 50 m2. Elke woning is anders; gebruik dit niet om zelf offertes te berekenen. Wil je energiekosten verlagen? Kies een goede zonesturing en stel realistische temperaturen per ruimte in.

Infrezzen - vanaf € 32,50 per m2 • Draadnet - circa € 23 tot € 30 per m2 • Tackerplaat - circa € 23 tot € 35 per m2 • Noppenplaat - circa € 30 tot € 50 per m2 • Droogbouw - circa € 80 tot € 120 per m2 • Meerprijzen kunnen gelden, zoals een pompregeling of extra isolatie. Na-regeling, inregelen en overige elektrawerkzaamheden zijn exclusief. We bekijken altijd per project wat technisch en economisch het beste past.

Veelgestelde vragen

Wat kost een zoneregeling voor vloerverwarming? Dat is afhankelijk van zones, type thermostaat, bedraad of draadloos, aantal actuators en eventueel koppelingen met cv of warmtepomp. Omdat na-regeling en elektrawerk exclusief zijn, wordt dit per situatie berekend. Reken op een meerprijs bovenop de basisinstallatie. Hoeveel zones heb ik nodig voor vloerverwarming? Praktisch is 1 zone per functionele ruimte. Veelvoorkomend: woonkamer-keuken, hal, badkamer, ouderslaapkamer en een gezamenlijke zone voor overige slaapkamers. In een gemiddelde gezinswoning kom je vaak uit op 4 tot 6 zones voor goede balans tussen comfort en kosten. Wat heb ik nodig voor zoneregeling bij vloerverwarming? Minimaal een zoneregelaar, per vertrek een thermostaat, per groep een actuator, bekabeling of draadloze modules en een aansturing voor de warmtebron. Er zijn twee veelgebruikte soorten verdelers: de open en gesloten vloerverwarming verdeler. De open verdeler met pomp en de gesloten verdeler zonder pomp. We leggen je graag uit hoe deze verdelers werken, voorzien van handige tips.

1. Op dit type vloerverwarming verdeler kun je tussen de 2 en 12 groepen aansluiten. Een ingebouwde pomp zorgt voor de circulatie van steeds hetzelfde water, waaraan warm water uit de cv-installatie wordt toegevoegd als de watertemperatuur te laag wordt. Een thermostaatkraan regelt dit automatisch. De open verdeler werkt min of meer als hart van je vloerverwarming. Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen. Vervolgens stroomt het water vanuit de warmtebron door een thermostaatventiel naar de pomp. Deze zorgt ervoor dat het warme water naar een verdeelkoker stroomt. Hier stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in. In de verdeelkoker zit een meetinstrument dat de warmte van het water registreert. Is de temperatuur te hoog of te laag, dan geeft het instrument een signaal door aan het thermostaatventiel. Deze sluit de toevoer vervolgens af. Het warme water stroomt langzaam door de vloerverwarmingsbuizen en geeft haar warmte af aan de vloer. Het afgekoelde water komt terug in een verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw op te kunnen warmen. Vloerverwarmingsgroepen met verschillen in omvang kun je inregelen door middel van inregelafsluiters. Deze zorgen dat de verschillende groepen onder evenveel druk staan. Dit is nodig omdat het buizenstelsel van de ene groep veel korter of langer kan zijn dan die van een andere groep. Op een open verdeler met pomp kunnen debietmeters per groep worden aangebracht, om de doorstroom in liters per minuut af te lezen. Een andere optie is de toepassing van elektrische kleppen die - aangestuurd door thermostaten - de groepen open en dicht kunnen schakelen. Heb je vloerverwarming? Bekijk dan eens de mogelijkheden van een warmtepomp.

2. Een gesloten vloerverwarming verdeler heeft geen ingebouwde pomp en kan geen koud en warm water mengen. Daarom wordt een gesloten verdeler vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur vaak is begrensd op 45°C. Tip van Abel: De opwarming van het water in de buizen van de vloerverwarming gebeurt veel efficiënter met een warmtepomp. Is je woning voorzien van stadsverwarming? Dan moet de verdelerunit voor de vloerverwarming aan bepaalde voorwaarden voldoen. Je energiebedrijf kan je hierover inlichten. De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Verandert er iets aan de verwarmingsinstallatie in je woning (plaatsen van een nieuwe radiator of vloerverwarming)? Geef dit dan aan de leverancier van de stadsverwarming. Je leverancier compenseert dan het daarmee gepaard gaande waterverlies in het stadswarmtenet. Met een zoneregeling voor vloerverwarming bezorg je jouw klant optimaal comfort in iedere leefruimte. De zoneregeling voor vloerverwarming houdt rekening met het vooraf ingestelde tijdschema en de verwarmingscapaciteit van de woning. Zo gaat de slanggroep van de vloerverwarming alleen open als dat echt nodig is en op het juiste moment. Er bestaan diverse zoneregelsystemen voor vloerverwarming. Het is aan jou als installateur om het juiste systeem voor je klant te kiezen. De meest complete regelaar is de Honeywell Home HCC100 Multizone comfortregelaar voor vloerverwarming en -koeling. Deze alleskunner past in praktisch elk type woning en kan alle vloerverwarming groepen apart regelen. De HCC100 multizone-regeling van Honeywell home kan in maximaal acht verschillende ruimtes of zones de temperatuur regelen. Met behulp van bedrade of draadloze Honeywell Home thermostaten regel je dit alles heel eenvoudig in, waarna de gebruikers zelf de aangesloten thermostaten kunnen bedienen. Deze bedrade regelaar is geschikt voor zowel koelen als verwarmen en kan tot wel acht verschillende zones apart aansturen. Heb je meerdere ruimtes met vloerverwarming dan bestaat de mogelijkheid om deze te regelen via een vloerverwarmingsverdeler met thermische motoren. Deze eenvoudige open/dicht motoren maken het mogelijk om de vloerverwarmingsgroepen per ruimte aan te sturen. Met behulp van een zoneklep heb je een andere mogelijkheid om via een de zoneregeling de verdeler als één ruimte te regelen. Hiervoor bestaat een oplossing - de Kombi PICV (V5007) - die door de HCC100 regelaar bedraad kan worden aangestuurd. In het aanbod Honeywell Home Y-VC zoneregelsets vind je diverse afmetingen, regelkleppen en snelle montagekits (plug&play) waarmee je als installateur eenvoudig een zoneregeling voor vloerverwarming kunt realiseren. Het vernieuwde assortiment bestaat uit 8 sets die bij een brede range aan toepassingen passen: installaties met cv-ketel, hybride systemen, warmtepompen maar ook stadsverwarming. Doordat we nu veel vaker een hybride of all-electric warmtepompsysteem installeren, ligt de watertemperatuur van cv-systemen lager. Dit betekent dat er een hoger watervolume door de leidingen moet stromen. Daarvoor is het brede assortiment Y-VC regelkleppen met een grotere afmeting en doorlaat noodzakelijk. Regel de vloerverwarming ook waterzijdig in, zodat de gebruiker het comfort van vloerverwarming optimaal ervaart. Stel de groepen in op de liters volgens het verlegplan en zorg dat de vloertemperatuur langs de buitengevel net een paar graden warmer is dan centraal in de woning. Bij het sluiten van motoren is het van belang dat er niet meer water door de nog openstaande groepen wordt geperst. Een verdeler met pomp heeft een dynamisch regelgedrag, als je die op een constante druk instelt. De evohome System Builder maakt het selecteren en samenstellen van een zoneregeling voor vloerverwarming een stuk eenvoudiger. Met zo’n op maat gemaakte zoneregeling wordt het inregelen en per ruimte instellen van de temperatuur in huis erg gemakkelijk. Het instellen kan bovendien waar en wanneer je wil; via het bedienpaneel, via de Resideo app op de smart phone of via een webbrowser. Zorg ervoor dat er een actueel verlegplan aanwezig is met groepenverklaring. Pas bedrade thermostaten toe als de tweedraads voorziening aanwezig is. 🡢 Meer weten over zoneregelingen? Bekijk de speciale informatiepagina. Artikelnr. Deze MAGNUM Premium rvs Open verdeler is geschikt voor laag temperatuur vloerverwarmingsinstallaties en wordt toegepast als hoofd- of bijverwarming. Bij laag temperatuur installaties heeft het water wat aangevoerd wordt al de juiste temperatuur waardoor het vrijwel meteen de vloer ingelaten kan worden. Het water wordt rondgepompt door bijvoorbeeld de pomp van een cv-ketel of een warmtepomp, de verdeler zorgt voor de juiste verdeling over de verwarmingsbuizen. Plaatsing Het is verstandig om de verdeler op een plek te installeren wat gemakkelijk te bereiken is voor onderhoudswerkzaamheden. Voor het aansluiten van de buizen is het raadzaam om de unit ongeveer 50 tot 60 cm boven de vloer te plaatsen, lager maakt het aansluiten van de buizen lastiger. Efficiënt energiegebruik De dubbel instelbare thermostatische groepsafsluiters zijn geschikt voor MAGNUM actuatoren. Met actuatoren is het, i.c.m. de W-thermostaten en W-controller, mogelijk om per groep of ruimte temperaturen in te stellen. Dit levert een aanzienlijke energiebesparing op omdat voorkomen wordt dat zones verwarmd worden terwijl dit niet nodig is. Eigenschappen Deze verdeler, gemaakt van rvs (type 4301), is voorzien van 1 inch kogelkranen, 2 automatische ontluchters en 2 vulaftapkranen. De aansluiting op het cv leidingsysteem is 1 inch binnendraad en afsluitbaar door middel van een kogelkraan. De groepsaansluitingen zijn geschikt voor koppelingen met ¾ inch Euroconus binnendraad, en voorzien van een professionele flowmeter met een bereik van 0 tot 5 liter per minuut. Met deze verdeler kun je een 6-groeps vloerverwarming aansturen. De geadviseerde maximale lengte van de vloerverwarmingsbuis bedraagt 100 meter per groep. De verdeler is op 6 bar afgeperst en is voorzien van een persrapport, een duidelijke handleiding en een garantiebewijs. Voor het bevestigen van de verdeler is bevestigingsmateriaal meegeleverd. Aansluiten groepen Snijd de buis op maat onder een hoek van 90 graden met behulp van een buizensnijder. De klemkoppeling wordt als volgt aangesloten op de verdeler: Schuif de wartelmoer over het uiteinde van de buis. Schuif de klemring op het uiteinde van de buis. Druk de tule stevig in de opening van de buis. Schuif de wartel over de klemring en tule en draai deze vast op de buisaansluiting van de verdeler.

Zoneregeling voor vloerverwarming is een handige tool om de verwarming in huis zo optimaal mogelijk te regelen. Zoneregeling is een systeem dat het mogelijk maakt om de vloerverwarming per ruimte te regelen. Dat betekent dat je de ideale temperatuur per kamer kunt instellen. Bijvoorbeeld een temperatuur van 21 graden in de woonkamer en 18 graden in de slaapkamer. De cv-ketel hoeft minder van zijn volledige capaciteit te gebruiken om het huis te verwarmen. Ja, dat kan. Zoneregeling is ook mogelijk voor huizen waar vloerverwarming en radiatoren gecombineerd zijn. Een slimme radiatorknop is een digitale knop waarmee je de warmte zeer nauwkeurig kunt instellen. Je combineert de slimme radiatorknop met dezelfde thermostaat als waarmee je de vloerverwarming bedient. Bij het installeren van zoneregeling heb je de keuze uit een bedrade of draadloze vloerverwarming regeling. Een draadloze zoneregeling voor je vloerverwarming - de naam zegt het al - werkt zonder draden. Het systeem werkt op batterijen. Daarentegen is een draadloze zoneregeling voor vloerverwarming duurder en kan het zendbereik afnemen door eventuele andere draadloze apparaten of andere stoorzenders in huis. Ook goede isolatie kan het zendbereik verstoren. Slecht bereik? Geen zorgen! Een bedrade zoneregeling voor vloerverwarming is de meest traditionele manier. Goed om te weten is dat zowel een bedrade als draadloze regeling te bedienen is via een app. Slimme thermostaatknoppen: combineer je de vloerverwarming met radiatoren?

Na het lezen van deze blog weet jij wat zoneregeling voor vloerverwarming is en welke opties er zijn. Wil je meer informatie of wil je advies? Neem gerust contact met ons op. Wil je het liefst zo snel mogelijk aan de slag met het installeren van een regeling voor je vloerverwarming? Bekijk ons assortiment vloerverwarming regelingen en bestel je producten direct online!
