Waterzijdig Inregelen van Vloerverwarming: Een Gedetailleerde Uitleg

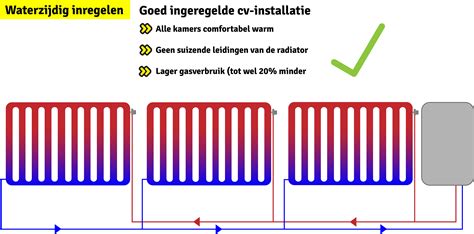

Het waterzijdig inregelen van een centrale verwarmingsinstallatie is een proces waarbij het systeem zodanig wordt afgesteld dat het verwarmingswater gelijkmatig wordt verdeeld over alle verwarmingselementen. Dit resulteert in een systeem dat in balans is, waarbij elk verwarmingselement, of het nu radiatoren, vloerverwarming of convectoren betreft, op het juiste niveau wordt verwarmd. Een goed ingeregelde cv-installatie verbruikt minder energie, wat direct bijdraagt aan een lagere energierekening. De verwarmingselementen ontvangen precies de benodigde hoeveelheid warmte, wat kan leiden tot een energiebesparing van 5% tot 10%.

Een cv-installatie bestaat uit een warmtebron, zoals een cv-ketel of warmtepomp, en diverse verwarmingselementen. Voordat men begint met waterzijdig inregelen, is het van cruciaal belang dat de cv-installatie in goede staat verkeert en correct is aangesloten. Dit omvat de juiste diameter van de leidingen en geschiktheid van de verwarmingselementen voor het beoogde gebruik (lage, middelhoge of hoge temperatuur).

Methoden van Waterzijdig Inregelen

Het waterzijdig inregelen kan op verschillende manieren worden uitgevoerd, waarbij per radiator in principe één onderdeel benodigd is. Een veelgebruikte methode is het instellen van de voetventielen, die zich onderaan de radiator in de afvoerleiding bevinden. Hoe verder het voetventiel wordt dichtgedraaid, hoe minder warm water er door de radiator stroomt.

Een andere benadering is de temperatuurmethode. Hierbij wordt de inregeling afgesteld op een temperatuurverschil van ongeveer 0,8 graden Celsius tussen de aanvoer- en retourtemperatuur van een radiator, terwijl de cv-ketel of warmtepomp in werking is. Dit betekent bijvoorbeeld dat als de aanvoertemperatuur 30 graden Celsius is, de retourtemperatuur rond de 24 à 25 graden Celsius ligt.

De voorinstelmethode, een eenvoudigere aanpak, vereist slechts een digitale meter. Bij deze methode wordt het systeem ingeregeld door de radiatoren en vloerverwarming door te rekenen. Er zijn diverse applicaties beschikbaar waarin de afmetingen van de radiatoren en vloerverwarming kunnen worden ingevoerd, waarna de software de benodigde waterstroom en instellingen van de kraan of het voetventiel aangeeft.

Voor het perfect inregelen van het verwarmingssysteem is specialistisch gereedschap vereist. De ultrasone methode maakt gebruik van geavanceerde apparatuur om de volumestroom of massastroom te meten, waarna op basis van deze metingen de juiste instelling wordt bepaald. Dit wordt beschouwd als een van de meest nauwkeurige methoden voor waterzijdig inregelen.

Dynamisch vs. Statisch Waterzijdig Inregelen

Er wordt onderscheid gemaakt tussen dynamisch en statisch waterzijdig inregelen:

• Dynamisch waterzijdig inregelen: Hierbij passen de waterstromen zich automatisch aan op basis van de warmtebehoefte in het systeem. Dynamische inregelventielen reageren op drukverschillen die ontstaan wanneer bepaalde radiatoren of verwarmingsgroepen worden afgesloten, wat zorgt voor een continue balans en efficiënte warmteverdeling. Dit is met name energiezuiniger voor een cv-ketel, omdat de totale waterstroom afneemt wanneer radiatoren worden afgesloten, waardoor de cv-ketel verder terugmoduleren kan. Dynamisch inregelen is ook mogelijk bij warmtepompen, mits er een parallel buffervat aanwezig is.
• Statisch waterzijdig inregelen: Bij deze methode wordt de waterstroom handmatig ingesteld en blijft deze constant, ongeacht hoeveel radiatoren open of dicht staan. Statische ventielen hebben een vaste instelling die niet verandert, zelfs niet als de vraag naar warmte varieert.

Vloerverwarming: Een Uitgebreide Beschouwing

Vloerverwarming is een systeem dat een ruimte verwarmt door gematigd warm water via een uitgebreid en gelijkmatig verdeeld buizenstelsel in de vloer te leiden. De kamertemperatuur wordt mede bepaald door de warmteafgifte van de vloer. Doordat de warmte vanuit de vloer omhoog stijgt, zijn radiatoren meestal niet meer nodig.

Vanwege de ligging van de buizen dicht onder de vloerbedekking (zoals plavuizen, natuursteen, laminaat of parket), wordt het water op een gematigde temperatuur gebracht (maximaal circa 30 graden Celsius). Dit voorkomt schade aan de vloer en vloerbedekking, zoals scheuren, condensatie of delaminatie, en zorgt voor een comfortabele ruimtetemperatuur (ideaal 23-25 graden Celsius op de vloer).

De afstand tussen de buizen is doorgaans gering (circa 10 cm bij hoofdverwarming) om een gelijkmatige verwarming van de vloer te garanderen. Meestal wordt vloerverwarming toegepast als een secundair LTV-systeem (Lage-Temperatuur-Verwarming), waarbij water met een hoge temperatuur van de warmtebron wordt omgezet naar een lage temperatuur voor de vloerverwarming.

Vanwege de relatief lage temperatuur van het water in de vloerverwarmingsbuizen, is er voor elke circa 10 m² vloer een apart circuit nodig om te voorkomen dat het water al zijn warmte aan het eerste deel van de vloer afgeeft. Het warme water voor deze circuits is afkomstig van de verdeler (groepenverdeler), die het water naar de diverse circuits (zones) stuurt en het afgekoelde water terugleidt naar de warmtebron (cv-ketel, warmtepomp, zonneboiler of stadsverwarming).

Belangrijke Overwegingen bij Vloerverwarming

• Opstarten van een nieuwe vloer: Om scheurtjes in de dekvloer te voorkomen, is het raadzaam om de watertemperatuur stapsgewijs op te voeren bij het eerste gebruik van het systeem. Begin met een lage temperatuur en verhoog deze geleidelijk over meerdere dagen.
• Comfort: Vloerverwarming zorgt voor aanzienlijk meer wooncomfort door een warme vloer en gelijkmatige warmteverdeling, wat ideaal is voor voeten en voor kinderen die op de grond spelen.
• Ruimtebesparing: Het ontbreken van radiatoren creëert meer ruimte en maakt efficiënter gebruik van wandoppervlak mogelijk.
• Energiebesparing: Vloerverwarming kan energiebesparend zijn (ca. 15%) door de lagere watertemperatuur, langzame warmteafgifte en gelijkmatige verwarming, waardoor de thermostaat mogelijk lager kan worden ingesteld.
• Luchtkwaliteit: Minder luchtcirculatie en minder stofopwerveling dragen bij aan een betere luchtkwaliteit.
• Koelfunctie: Sommige systemen, met name die met een warmtepomp, kunnen ook koelen in de zomer, wat als aangenamer wordt ervaren dan airconditioning.
• Onderhoud: Hoewel vaak beweerd wordt dat vloerverwarming onderhoudsvrij is, dient de verdeler wel onderhouden te worden.

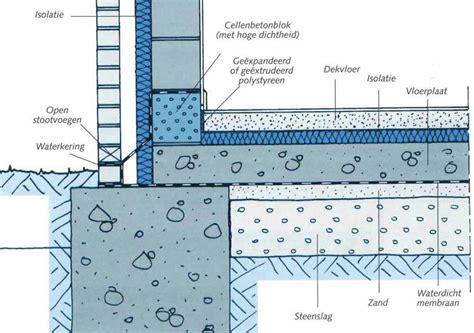

• Vloerisolatie: Goede vloerisolatie is essentieel om warmteverlies te minimaliseren en het rendement van de vloerverwarming te maximaliseren.
• Opbouwhoogte: De opbouwhoogte van een vloer met vloerverwarming kan aanzienlijk zijn (10-15 cm), wat vooral bij oudere woningen een aandachtspunt is.
• Vloerbedekking: Niet elke vloerbedekking is geschikt. Keramische tegels en natuursteen geleiden warmte goed, terwijl dik textiel of dik hout de warmteoverdracht kan belemmeren.
• Koudebruggen: Vloerverwarming maakt problemen met tocht, koudebruggen of koudeval bij ramen duidelijker zichtbaar, omdat deze niet worden gemaskeerd door lokale warmtebronnen zoals radiatoren.
• Opwarmtijd: De opwarmtijd van vloerverwarming kan lang zijn (4 uur of meer), wat betekent dat de thermostaat 's nachts of bij korte afwezigheid niet te veel lager gezet moet worden.
• Kosten: De aanschaf, installatie en inregeling van vloerverwarming zijn doorgaans duurder dan traditionele verwarming met radiatoren, wat het vooral lonend maakt bij nieuwbouw of grootschalige renovaties.
• Lekdetectie: Een lek in een verwarmingsbuis kan lastig te detecteren zijn en leiden tot ingrijpende herstelwerkzaamheden. Het inschakelen van een gerenommeerd bedrijf voor de installatie is daarom aan te raden.

De Rol van de Flowmeter

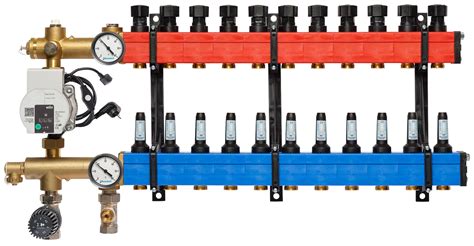

Een flowmeter, ook wel debietmeter genoemd, is een essentieel apparaat dat de doorstroming van water in een vloerverwarmingssysteem meet. Het helpt bij het nauwkeurig instellen van de waterstroom naar de verschillende circuits, zodat elke ruimte de juiste hoeveelheid warmte ontvangt, wat leidt tot efficiënter energieverbruik en meer comfort.

Het instellen van een flowmeter vereist precisie. Het proces begint met het controleren of alle circuits goed functioneren en vrij zijn van lucht. Vervolgens worden de flowmeters afgesteld door aanpassingen te maken aan de kleppen op de verdeler. Problemen, zoals een niet-werkende of vastzittende flowmeter, kunnen vaak worden opgelost door deze schoon te maken en te controleren op vuil of kalkaanslag.

RVS (roestvrij staal) verdelers bieden voordelen zoals duurzaamheid en corrosiebestendigheid. Het is belangrijk om flowmeters tijdig te vervangen als ze niet meer goed functioneren of beschadigd zijn. Regelmatig onderhoud van het vloerverwarmingssysteem kan problemen met flowmeters voorkomen en de levensduur van het systeem verlengen.

Verdere Overwegingen en Technieken

Bij het inregelen van vloerverwarming is het belangrijk om de verdeler correct te dimensioneren. Voor hoofdverwarming wordt niet meer dan 10 m² per groep geadviseerd, terwijl dit voor bijverwarming 15 m² per groep kan zijn. Een groep van de vloerverwarming mag maximaal 100 meter leiding bevatten.

Het slakkenhuis patroon is een veelgebruikt legpatroon voor vloerverwarming, waarbij de buizen eerst verder uit elkaar worden gelegd en vervolgens dichter naar elkaar toe komen. Goede vloerisolatie is cruciaal om te voorkomen dat warmte verloren gaat aan de onderkant van de vloer.

Randisolatie tegen de muur is noodzakelijk om de vloer ruimte te geven voor uitzetting en krimp. Een groot deel van de vloer dient vrij gehouden te worden van vloerkleden en grote meubels die de warmteafgifte kunnen belemmeren.

Elektrische vloerverwarming biedt een zeer geringe opbouwhoogte en snelle opwarming, maar kan duurder zijn in gebruik, tenzij er eigen energie wordt opgewekt met zonnepanelen. De capaciteit van elektrische vloerverwarming varieert, en hogere capaciteiten kunnen geschikt zijn als hoofdverwarming, afhankelijk van de isolatiegraad van de ruimte.

De opwarmtijd van vloerverwarming, zowel elektrisch als niet-elektrisch, is afhankelijk van factoren zoals het temperatuurverschil tussen de ingestelde en de werkelijke kamertemperatuur, de isolatiegraad van de woning en het vermogen van het systeem.
