Voegen in geprefabriceerde betonvloeren: constructieve uitvoering, opbouw en praktische toepassingen

Voegen en verbindingen vormen een cruciale schakel in geprefabriceerde betonvloeren, waarbij de kwaliteit van montage, afwerking en afdichting bepalend is voor constructieve veiligheid, waterdichtheid en comfort in kaartgebonden toepassingen. Geprefabriceerde vloeren combineren prefab elementen met in situ verbindingen, wat snelle bouwtijd en gecontroleerde kwaliteit oplevert, maar ook eisen stelt aan coördinatie, logistiek en documentatie.

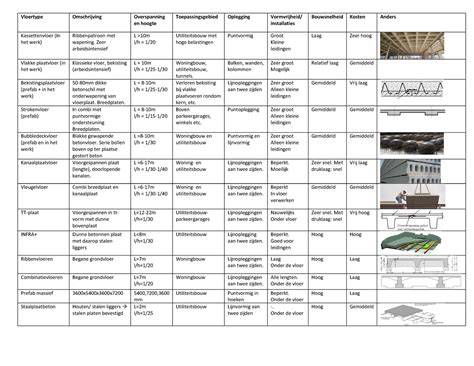

Overzicht van vloertypen en hun toepassingsgebieden

• Betonvloeren, cellenbetonvloeren en keramische vloeren: uiteenlopend in werkgestort en prefab elementen; geschikt voor begane grond en verdiepingsvloeren, met verschillende gewichten, sterktes en isolatiewaardes.
• Houten vloeren: volledig in het werk samengesteld of deels prefab; laag gewicht maar lagere stijfheid dan betonvloeren.
• Stalen vloeren: prefab-elementen, lichtgewicht, grote overspanningen, snelle montage in utiliteitsbouw.
• Systeemvloeren: combinaties van prefab liggers en vulelementen, of holle/gekoppelde systemen zoals ribben- en cassettevloeren; varianten met kanaalplaatvloeren en TT-vloeren voor grotere overspanningen.

Constructieve vloeropbouw kan naar toepassing in drie hoofdcategorieën worden onderscheiden: begane grondvloeren, verdiepingsvloeren en hulpvloeren/bordessen. Naar Fabricagewijze zijn in het werk vervaardigde vloeren en geprefabriceerde vloeren de twee hoofdgroepen. In de praktijk wordt vaak gekozen op basis van materiaal (beton, cellenbeton, keramisch, hout, staal) en opbouw (balkenvloeren, ribbenvloeren, kanaalplaatvloeren, plaatvloeren, bekistingsplaatvloeren).

Geprefabriceerde vloeren: kenmerken, modellen en montage

Geprefabriceerde vloeren bestaan uit elementen die in fabriek geproduceerd zijn en op de bouwplaats samengevoegd worden tot de vloer. Dit leidt tot korte bouwtijden, betere controle over kwaliteit, en minder hinder op de bouwplaats. De elementen worden horizontaler verankerd aan kolommen en dragende constructies, vaak volgens fabrikantenvoorschriften. Verankering kan via ankers, bouten of sparingen in de elementen plaatsvinden, afhankelijk van het type vloer en ontwerp.

Voor de verschillende systemen geldt in de praktijk:

1. Staalplaatbetonvloeren (SB-vloeren): geprofileerde staalplaten als bekisting met betonmortel erover; woekering van constructieve samenwerking tussen staal en beton.
2. Zwaluwstaartvloeren: dunne staalplaten die als bekisting en wapening fungeren; betonmortel gestort op de bekisting.
3. Balkenvloeren: geprefabriceerde balken naast elkaar, met druklaag tot constructieve dikte.
4. Ribbenvloeren: ribbenplaten met lange ribben en dunne platen; vaak voorgespannen en geïsoleerd uitgevoerd; cassettvloer is een variant met cassetten zichtbaar vanaf onderzijde.
5. TT-vloeren: TT-platen die overspanningen boven 21 meter mogelijk maken zonder aanvullende druklagen.
6. Kanaalplaatvloeren: platen met doorlopende kanalen en voorgespannen wapening; geen extra druklaag nodig; overspanningen tot circa 6-17 meter.
7. Combinatievloeren (broodjesvloeren): prefab liggers gecombineerd met vulelementen (lichtbeton of isolatieschuim); doorgaans zelfdragend met een druklaag.
8. Plaatvloeren en bekistingsplaatvloeren: breedplaatachtige systemen met kunststof-/betonliggers en onderliggende wapening; invloed op geluid en thermische isolatie.

Voor het ontwerpen en leveren geldt dat de opdrachtgever en fabrikant duidelijke afspraken maken over taken, verantwoordelijkheden en communicatie. De hoofdconstructeur blijft eindverantwoordelijk voor constructieve veiligheid, maar engineering van deelconstructies kan door gespecialiseerde bureaus plaatsvinden. In veel projecten wordt ontwerp en uitvoering door verschillende partijen beheerd om expertise efficiënt in te zetten.

Opbouw en kenmerken: elementopbouw en detailafwerking

De basisprincipes van de opbouw van constructievloeren en systeemvloeren omvatten:

• Architectonische en constructieve afstemming bij de vorm en afmetingen van de vloer.
• Maximum overspanning afhankelijk van vloertype en wapening, met variaties per materiaal (beton, cellenbeton, keramisch, hout, staal).
• Monoliet afgewerkte vloeren als direct bruikbare oppervlakte of, bij prefab, later afgewerkt met dekvloer.
• Aansluitingen en afdichtingen tussen prefab elementen en muren of wanden om luchtdichtheid en waterkerende lagen te waarborgen.

Monteren van prefab vloerelementen gebeurt meestal via horizontale montage op kolomconstructies. Verankering kan door ankers, opgespoten mortel of in halfverdiepte sponningen uitgevoerd worden. Afdichtingen tussen prefab elementen spelen een grote rol bij luchtdichtheid en waterkering, en worden vaak uitgevoerd met combinaties van compriband en afdichtingskit. Die verbindingen vereisen een zorgvuldige voorbereiding, reiniging van de ondergrond, en correcte toepassing van afdichtingsmaterialen om vocht, tocht en geluid buiten te sluiten.

Afdichtingen, montagemogelijkheden en voegen

Montagevoegen bij prefab beton zijn essentiële verbindingen die na plaatsing dienen te worden dichtgezet. Als deze voegen open blijven, ontstaan vochtinfiltratie, tocht, geluidsoverlast en mogelijk schade aan de constructie. Typen voegen en afdichtingen komen voor als kruispunten tussen wand- en vloerplaten, aansluiting van gevels op vloeren, en naad tussen balk en kolom. Voegen kunnen bestaan uit achtergrondsamenstelling zoals compriband en afdichtingskit, of volledig uit kit voor strakke afwerking of specifieke akoestische- of brandveiligheidsvereisten. In veel projecten worden compriband en kit gecombineerd: compriband als achtergrondvulling en kit als definitieve afdichting.

Bij prefabvoegen dient men rekening te houden met bewegingen in de eerste perioden na montage. Voorspannings- en thermische krimp kunnen leiden tot verschuiving en krachten doorgeven tussen elementen. De afwerking van voegwerk gebeurt volgens technische voorschriften en - waar relevant - volgens CUR-aanbevelingen of constructieve normen. Het voorkomen van lekkage en vorstschade vereist passende waterkerende folies, luchtdichte membranen en correcte aansluiting op de gevel of dakelementen.

Normen, verantwoordelijkheid en projectorganisatie

De erekaart van prefab beton vereist heldere contractvorming tussen opdrachtgever, aannemer, prefab-betonproducent en leveranciers. De verantwoordelijkheid voor ontwerp en uitvoering wordt per categorie verdeeld, met een regisserende rol voor de opdrachtgever. De certificaathouder (prefab-betonproducent) maakt afspraken over tekeningen en berekeningen, terwijl de hoofdconstructeur zorgdragen voor de integrale veiligheid en samenhang van alle onderdelen. ENGINEERING en uitvoeringsengineering worden vaak uitgevoerd door gespecialiseerde bureaus, wat de noodzaak voor duidelijke afspraken en coördinatie vergroot. De rolverdeling kan variëren per project en is bepalend voor de faalkosten en de algehele kwaliteit van de uitvoering.

Bij specifieke projecten, zoals gevels met keramische steenstrips of gevels met RoboBrick-systemen, speelt de afstemming tussen gevels, isolatie en voegwerk een cruciale rol in de bouwtijd en prestatie-eisen. Moderne prefab-omgevingen benadrukken een geïntegreerde aanpak: geavanceerde productie in gecontroleerde omgevingen, strikte afspraken over levering en uitvoeringsplanning, en nauwe samenwerking tussen ontwerp en uitvoering.

Samenvatting van prestaties en toepassingsgebieden

Constructievloeren en systeemvloeren hebben uiteenlopende prestaties. Belangrijke criteria zijn onder meer de maximale overspanning, akoestiek, thermische isolatie, gewicht en bouwhoogte. De keuze voor een vloertype wordt bepaald door de functionele eisen, de bouwomstandigheden en de economische aspecten, zoals bouwtijd, complexiteit van vormen, en de mogelijkheid om sparingen te realiseren. Prefab-betonconstructies versnellen opleveringen en beperken bouwplaatsoverlast, maar vragen om zorgvuldig contractbeheer en duidelijke coördinatie tussen opdrachtgever en leveranciers.

Aanbevolen praktijke stappen voor uitvoering

1. Plan en definieer rollen: opdrachtgever, hoofdconstructeur, deelconstructeurs en engineeringscoördinator.
2. Stel duidelijke contractafspraken op over tekeningen, berekeningen en de verantwoordelijkheden voor elke categorie prefab-elementen.
3. Verzeker een nauwkeurige fabricageplanning in de fabriek met controlepunten voor dimensionering en wapening.
4. Tijdens montage waarborg luchtdichtheid en waterkerende lagen bij alle aansluitingen tussen prefab elementen en gevels/ruimten.
5. Voer tijdig onderhoud en inspectie uit van voegen en afdichtingen om langetermijnfuncties te waarborgen.
