Funderingspalen zijn verticale constructie-elementen die de lasten van gebouwen en constructies overbrengen naar diepere, stabiele grondlagen. Ze worden gebruikt wanneer de bovengrond onvoldoende draagkracht heeft of wanneer zware belastingen moeten worden opgevangen. Funderingspalen zijn lange, slanke constructie-elementen die de lasten van gebouwen naar diepere, stabiele grondlagen overbrengen. Het verschil tussen oppervlakkige en diepe funderingen ligt in de diepte waarop de lasten worden overgedragen. Oppervlakkige funderingen, zoals funderingsbalken en -platen, brengen lasten over naar de bovenste grondlagen, meestal binnen enkele meters van het maaiveld. Funderingspalen zijn essentieel bij slappe grond omdat ze de zwakke bovengrond overbruggen en steun zoeken in stevigere lagen. In Nederland, met zijn veelal zachte klei- en veengronden, zijn palen vaak onmisbaar. Bij zware belastingen, zoals bij hoogbouw of industriële_constructies, bieden palen het draagvermogen dat oppervlakkige funderingen niet kunnen leveren.
Er bestaan vier hoofdtypen funderingspalen, elk met specifieke eigenschappen en toepassingsgebieden. Betonnen palen zijn het meest gebruikt en verkrijgbaar als prefab elementen of als ter plaatse gestorte palen. Betonnen palen vormen de grootste categorie en zijn beschikbaar in verschillende uitvoeringen. Prefab betonpalen worden in de fabriek vervaardigd en ter plaatse geheid of geschroefd. Ter plaatse gestorte palen worden in de grond gevormd door eerst een hulpbuis te plaatsen, deze te vullen met beton en vervolgens de buis te verwijderen. Stalen palen, vaak uitgevoerd als buispalen of H-profielen, hebben een hoog draagvermogen per vierkante meter en zijn geschikt voor extreme belastingen. Houten palen worden traditioneel toegepast onder de grondwaterspiegel, waar ze eeuwenlang meegaan zonder aantasting. Boven de grondwaterspiegel zijn ze gevoelig voor rot en insectenaantasting. Composietpalen combineren materialen zoals staal en beton of bevatten kunststofvezels voor verbeterde eigenschappen.
Funderingspalen worden geïnstalleerd via verschillende technieken: heien, boren, schroeven en trillen. Moderne trillingsvrije methoden, zoals schroeven, winnen aan populariteit omdat ze weinig overlast veroorzaken voor de omgeving. Traditioneel heien gebruikt slagkracht om palen in de grond te drijven. Een heiblok of trilblok brengt krachtige slagen over op de paalkop, waardoor de paal door de grondlagen dringt. Bij het boren wordt eerst een gat geboord waarin vervolgens een prefab paal wordt geplaatst of beton wordt gestort. Deze methode produceert grondafval, maar veroorzaakt minimale trillingen. Schroeven is een moderne, trillingsvrije techniek waarbij palen letterlijk in de grond worden gedraaid. Door axiale druk en rotatie wordt de paal stap voor stap op diepte gebracht. De grond wordt zijdelings weggedrukt zonder dat er grondafval ontstaat. Trillen gebruikt hoogfrequente trillingen om de wrijving tussen paal en grond te verminderen, waardoor de paal gemakkelijker kan worden geplaatst. Heipalen worden door slagkracht in de grond gedreven, terwijl boorpalen worden geplaatst in voorgeboorde gaten. Het belangrijkste verschil zit in de installatietechniek: heien veroorzaakt trillingen en geluid, boren produceert grondafval maar werkt stiller. De installatietechniek bepaalt grotendeels de toepassingsmogelijkheden. Heien is zeer effectief in zandige gronden, waar de paal door slagkracht kan doordringen tot de gewenste diepte. Boorpalen worden gemaakt door eerst een gat te boren met een boorinstallatie. Vervolgens wordt een prefab paal geplaatst of wordt ter plaatse beton met wapening gestort. Qua kosten zijn heipalen vaak voordeliger bij standaardprojecten omdat de installatie sneller gaat. Voor verschillende grondsoorten hebben beide methoden hun voordelen. Heien werkt uitstekend in zand en vaste klei, terwijl boren geschikter is voor gronden met obstakels, wisselende lagen of situaties waarin precisie vereist is. De keuze voor het juiste paaltype hangt af van grondonderzoek, belastingen, omgevingsfactoren en budget. Grondonderzoek toont de bodemopbouw en bepaalt welke installatietechniek mogelijk is. Grondonderzoek vormt de basis voor elke paalkeuze. Boringen en sonderingen tonen de grondopbouw, sterkte-eigenschappen en grondwaterstand. Deze informatie bepaalt of heien mogelijk is zonder schade aan de omgeving, of dat trillingsvrije methoden noodzakelijk zijn. Belastingsberekeningen tonen hoeveel gewicht en krachten de fundering moet dragen. Zware constructies vereisen palen met een hoog draagvermogen, terwijl lichtere gebouwen kunnen volstaan met kleinere palen. Omgevingsfactoren spelen een cruciale rol bij de keuze van de methode. In dichtbebouwde gebieden zijn trillingsvrije technieken vaak verplicht om schade aan bestaande bebouwing te voorkomen. Een funderingsspecialist inschakelen is aan te raden bij complexe projecten, slappe gronden of gevoelige omgevingen. Specialisten kunnen verschillende technieken vergelijken en de optimale oplossing voorstellen. Van een specialist kun je een complete aanpak verwachten: van grondonderzoek en ontwerp tot uitvoering en kwaliteitscontrole. Het kiezen van de juiste funderingspaal vereist vakkennis en ervaring. Door tijdig een specialist te raadplegen, voorkom je kostbare fouten en zorg je voor een fundering die jarenlang betrouwbaar functioneert.
Installatietijden, kosten en diepte
Hoe lang duurt het gemiddeld om funderingspalen te installeren? De installatietijd hangt af van het aantal palen, de gekozen techniek en grondcondities. Heien gaat het snelst met 10-20 palen per dag, terwijl boren langzamer is met 5-10 palen per dag. Voor een gemiddelde woning met 20-30 palen kun je rekenen op 2-5 werkdagen, afhankelijk van de gekozen methode en eventuele complicaties. Wat zijn de kosten van funderingspalen en welke factoren bepalen de prijs? De kosten variëren sterk per project, maar gemiddeld betaal je €50-150 per strekkende meter paal. Factoren die de prijs beïnvloeden zijn: paaltype en -afmetingen, installatietechniek, aantal palen, toegankelijkheid van de bouwplaats en grondcondities. Boorpalen zijn meestal duurder dan heipalen vanwege de langere installatietijd en grondafvoer. Kunnen funderingspalen schade veroorzaken aan naburige gebouwen? Bij traditioneel heien kunnen trillingen inderdaad schade veroorzaken aan nabijgelegen bebouwing, vooral bij oude of kwetsbare constructies. Daarom worden in stedelijke gebieden steeds vaker trillingsvrije methoden zoals schroeven of boren toegepast. Voor de zekerheid wordt vaak een nulmeting uitgevoerd om de conditie van omliggende gebouwen vast te leggen.
Diepte en grondonderzoek

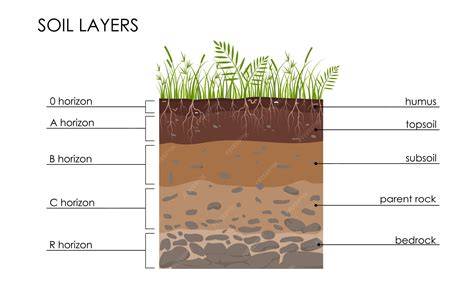

Hoe diep moeten funderingspalen worden geplaatst? De diepte wordt bepaald door grondonderzoek en hangt af van waar de draagkrachtige grondlaag zich bevindt. In Nederland varieert dit van 8-30 meter, maar in sommige gebieden met zeer slappe grond kunnen palen tot 60 meter diep gaan. De paal moet voldoende ver in de draagkrachtige laag doordringen om de vereiste stabiliteit te garanderen. Is grondonderzoek altijd noodzakelijk voordat palen worden geplaatst? Ja, grondonderzoek is wettelijk verplicht en essentieel voor een veilige fundering. Het toont de bodemopbouw, draagkracht en grondwaterstand, wat bepaalt welke palen en installatietechniek geschikt zijn. Zonder dit onderzoek kun je geen betrouwbare berekeningen maken en loop je het risiko van funderingsproblemen of zelfs instorting. Wat gebeurt er als tijdens het installeren blijkt dat de grond anders is dan verwacht? Een ervaren funderingsspecialist kan tijdens de uitvoering aanpassingen maken als de grondcondities afwijken van het onderzoek. Dit kan betekenen dat palen dieper moeten worden geplaatst, een andere techniek wordt gebruikt, of het paaltype wordt aangepast. Daarom is het belangrijk om met een specialist te werken die flexibel kan inspelen op onverwachte situaties.
Kwaliteitscontrole en onderhoud
Hoe controleer je of funderingspalen correct zijn geïnstalleerd? Kwaliteitscontrole gebeurt door het monitoren van de installatiekracht, het meten van de paalpositie en -diepte, en het uitvoeren van proefbelastingen op geselecteerde palen. Moderne installatiemachines registreren automatisch alle parameters tijdens het plaatsen. Na installatie kan met sonische integriteittests of proefbelastingen worden gecontroleerd of de palen voldoen aan de ontwerpspecificaties.
Fundering in bredere context
De fundering is de stille held van de bouwkunde. Ze dragen niet alleen het gewicht van een gebouw, maar zorgen ook voor stabiliteit en duurzaamheid. In dit uitgebreide artikel zullen we de basisprincipes van funderingen bespreken, verschillende funderingstypen en hun eigenschappen, en de voor- en nadelen van elk type fundering. Een fundering is het ondergrondse deel van een gebouw dat de belasting van de structuur gelijkmatig over de bodem verdeelt. Goede funderingen voorkomen verzakking, scheuren, en structurele schade, en zorgen voor stabiliteit bij verschillende weersomstandigheden. Er zijn verschillende soorten funderingen die afhankelijk van de bodemgesteldheid, het type gebouw en andere factoren worden gekozen.
Hoofdtypen funderingen
Een strokenfundering is een ondiepe fundering die vaak wordt gebruikt bij lichte tot middelzware gebouwen, zoals woonhuizen en kleine commerciële panden. Deze fundering bestaat uit lange, smalle stroken beton die onder de dragende muren van het gebouw worden geplaatst. De aanleg van een strokenfundering begint met een bodemonderzoek om de draagkracht en samenstelling van de grond te bepalen. Vervolgens graven bouwers sleuven op de plaatsen waar de dragende muren komen te staan. De diepte en breedte van deze sleuven hangen af van de verwachte belasting en de eigenschappen van de bodem. Een bekisting wordt aangebracht in de sleuven om het beton tijdens het storten in de juiste vorm te houden. Na het storten moet het beton uitharden om zijn maximale sterkte te bereiken. Strokenfunderingen zijn relatief eenvoudig en kosteneffectief om aan te leggen, wat ze een populaire keuze maakt voor woningbouwprojecten. Ze zijn geschikt voor bodems met een redelijk draagvermogen waarin de belasting van het gebouw niet leidt tot flinke verzakkingen. Echter, in gebieden met zwakke of zeer instabiele gronden zijn strokenfunderingen minder effectief, omdat ze niet hetzelfde niveau van stabiliteit en draagkracht bieden als diepere funderingen zoals paalfunderingen.
Eigenschappen: Dit is een ondiepe fundering bestaande uit stroken beton die onder de dragende muren van het gebouw lopen. Uitgraven: Bouwers graven sleuven uit op de plaatsen waar de dragende muren van het gebouw komen te staan. Storten van Beton: Beton wordt in de sleuven gestort en gladgestreken.
Een paalfundering is een type fundering waarbij lange, slanke palen diep in de grond gedreven worden om een stabiele basis te bieden voor zware constructies en gebouwen op zwakke of instabiele bodem. Dit funderingssysteem kan worden toegepast wanneer de bovenste lagen van de bodem onvoldoende draagkracht hebben om het gewicht van het gebouw te ondersteunen. De installatie van een paalfundering begint met een grondig bodemonderzoek (sondering) om de juiste lengte en type palen te bepalen. Vervolgens markeren bouwers nauwkeurig de posities van de palen op de bouwplaats. Met behulp van heimachines heien zij de palen één voor één de grond in totdat ze de gewenste diepte en voldoende draagkracht bereiken. Het heien kan gepaard gaan met aanzienlijke trillingen en geluid, wat enige overlast kan veroorzaken voor de omgeving. Paalfunderingen worden vooral gebruikt in situaties waar de bovenste grondlagen zacht, kleiachtig of organisch zijn en niet in staat zijn om de belasting van het gebouw op te vangen. Dit maakt ze ideaal voor woningen, hoogbouw, zware industriële constructies en infrastructurele projecten zoals bruggen en viaducten. Daarnaast komen paalfunderingen van pas in kustgebieden en andere locaties met hoge grondwaterstanden, waar traditionele ondiepe funderingen minder effectief zouden zijn.
Eigenschappen: Bestaat uit lange palen die diep in de grond worden gedreven om stabielere lagen te bereiken. Een plaatfundering, ook wel een funderingsplaat genoemd, is een ondiepe fundering die bestaat uit een doorgaande betonnen plaat onder het gehele gebouw. Deze fundering verdeelt de belasting van de structuur gelijkmatig over een groot grondoppervlak. De installatie van een plaatfundering begint met een bodemonderzoek om de eigenschappen en draagkracht van de bodem te bepalen. Vervolgens maken bouwers de bouwplaats vrij en egaliseren deze. Ze graven een bouwput tot de vereiste diepte en bereiden de ondergrond voor door een laag grind of steenslag aan te brengen voor drainage. Een dampwerende folie kan worden toegevoegd om opstijgend vocht tegen te houden. Hierna plaatsen arbeiders een bekisting rondom de omtrek van de fundering om het beton in de juiste vorm te houden tijdens het storten. Ze leggen staalmatten of wapeningsnetten op de bodem om de funderingsplaat te versterken. Zodra alles klaar is, wordt het beton gestort en gelijkmatig verspreid en gladgestreken. Plaatfunderingen worden vooral gebruikt bij lichte tot middelzware gebouwen zoals eengezinswoningen, appartementencomplexen en commerciële panden met één of twee verdiepingen. Dit type fundering is bijzonder geschikt voor bodems met lage tot middelmatige draagkracht, zoals klei- en leemgronden, omdat het helpt om de belasting over een groot oppervlak te spreiden, waardoor het risico op verzakkingen vermindert. In situaties waar grondwaterproblemen of bodembewegingen aanwezig zijn, biedt een plaatfundering ook stabiliteit en bescherming tegen mogelijke schade. Eigenschappen: Een doorgaande betonnen plaat die onder het gehele gebouw ligt.
Een kelderfundering is een type fundering waarbij een ondergrondse ruimte, oftewel een kelder, onder het gebouw wordt gecreëerd. Deze fundering dient niet alleen als basis voor de structuur, maar biedt ook extra opslagruimte en kan bijdragen aan de thermische isolatie van het gebouw. Na het onderzoek wordt de bouwplaats vrijgemaakt en graven bouwers een bouwput van aanzienlijke diepte om de volledige kelderruimte te realiseren. Vervolgens bereiden zij de wanden en de vloer voor. Een bekisting wordt aangebracht voor zowel de wanden als de vloer om het beton in de gewenste vorm te houden. Tijdens deze fase installeren arbeiders waterdichte membranen en drainage systemen om grondwater buiten te houden en vochtproblemen te voorkomen. Zodra de voorbereidingen zijn voltooid, storten arbeiders het beton voor de vloer en de muren van de kelder. Dit beton moet zorgvuldig worden verspreid en gladgestreken, en vervolgens de tijd krijgen om volledig uit te harden. Nadat het beton is uitgehard, verwijderen zij de bekistingen en werken de kelder verder af. Kelderfunderingen worden vaak toegepast in woningen en gebouwen waar extra opslag- of woonruimte gewenst is. Ze zijn bijzonder nuttig in gebieden waar de grondwaterstand laag genoeg is om problemen met waterinfiltratie te vermijden. Daarnaast gebruiken bouwers kelderfunderingen in stedelijke omgevingen waar extra ruimte schaars is en elke vierkante meter optimaal benut moet worden. In koudere klimaten kunnen kelders ook bijdragen aan de energie-efficiëntie van het gebouw door extra thermische isolatie te bieden. Eigenschappen: Creëert een kelderruimte onder het gebouw.
Een schroeffundering is een type fundering waarbij stalen schroefvormige palen in de grond worden gedraaid om een stabiele basis te bieden voor lichte tot middelzware constructies. Deze schroefpalen fungeren als draagpunten die de belasting van het gebouw naar dieper gelegen, draagkrachtige grondlagen afvoeren. De installatie van een schroeffundering begint met een bodemonderzoek om de geschiktheid van de bodem te bepalen en de juiste lengte en diameter van de schroefpalen vast te stellen. Vervolgens markeren bouwers nauwkeurig de posities van de palen op de bouwplaats. Met hydraulische machines draaien zij de schroefpalen de grond in tot ze de vereiste diepte en stabiliteit bereiken. Dit proces veroorzaakt weinig trillingen en geluid, wat het geschikt maakt voor gebruik in stedelijke gebieden en nabij bestaande structuren. Schroeffunderingen worden vooral toegepast in situaties waar snelheid en minimale verstoring van de omgeving belangrijke factoren zijn. Ze zijn ideaal voor lichte constructies zoals houten huizen, tijdelijke gebouwen, bruggen, aanlegsteigers en zonneparken. Daarnaast gebruiken bouwers ze vaak in gebieden met moeilijke toegang of ondergrondse obstakels, omdat uitgebreide graafwerkzaamheden niet nodig zijn. Ook in milieugevoelige gebieden zijn schroeffunderingen een uitstekende keuze vanwege hun geringe impact op de omgeving en de mogelijkheid om de schroefpalen relatief eenvoudig te verwijderen bij demontage van de constructie. Eigenschappen: Bestaat uit schroefvormige stalen palen die in de grond worden gedraaid.
Een poerfundering is een type fundering waarbij afzonderlijke betonnen blokken, ook bekend als poeren, onder specifieke steunpunten van een gebouw of constructie worden geplaatst. Deze poeren fungeren als draagpunten die de belasting van kolommen, pilaren of andere dragende elementen rechtstreeks naar de bodem overbrengen. De aanleg van een poerfundering begint met een bodemonderzoek om de draagkracht en eigenschappen van de grond te bepalen. Vervolgens markeren bouwers de locaties van de poeren nauwkeurig op de bouwplaats. Op deze markeringen graven ze gaten tot de noodzakelijke diepte voor stabiele ondersteuning. Een bekisting wordt in de uitgegraven gaten aangebracht om het beton tijdens het storten in de juiste vorm te houden. Vaak voegen ze wapening toe in de vorm van staalmatten of -staven om de sterkte van de poer te vergroten. Na alle voorbereidingen storten ze het beton in de bekisting en egaliseren het zorgvuldig. Deze funderingsmethode is bijzonder geschikt voor situaties waarin de bodem een redelijk draagvermogen heeft en waar een eenvoudige, kosteneffectieve oplossing gewenst is. Poerfunderingen kunnen snel worden geïnstalleerd en vereisen minder materiaal dan sommige andere funderingstypen, wat ze ook milieuvriendelijker maakt.
< tagimg>Poerfundering met betonnen poerenSpecialistische context en actuele thema’s
Premium Funderingsproblematiek is een ramp in slow motion. De funderingsproblematiek treft naar verwachting honderdduizenden panden. KCAF pleit voor een landelijk woningpaspoort en benadrukt dat kennisborging, preventie en een wijkgerichte aanpak cruciaal zijn om funderingsschade effectief aan te pakken. Fundering verdient prominentere rol bij renovatie. Bij renovatie blijft de ondergrond vaak onderbelicht, terwijl vroeg onderzoek dure verrassingen kan voorkomen. Volgens de NVAF biedt aandacht voor fundering kansen voor herstel, extra ruimte, energietoepassingen en betere afwegingen bij renovatieprojecten. PremiumGrondwater sloopt funderingspalen in regio Hoogeveen. Als het aan de gemeenten De Wolden en Hoogeveen ligt, worden in de grond gevormde palen in hun regio niet meer toegepast. De reden: het beton spoelt weg voordat het kan uitharden door vrijkomend grondwater dat tussen de grondlagen opgesloten zit.
Overige praktische punten
De fundering is de draagconstructie waarop een gebouw geplaatst wordt, meestal onder het maaiveld gelegen. Rechtstreekse fundering (fundering op staal: strokenfundering (sleuffundering), poerenfundering, plaatfundering) Fundering op staal is de meest gebruikte methode (in het gele gebied van de tekening rechts), namelijk wanneer de draagkrachtige laag niet te diep onder het maaiveld ligt. De slechte bovengrond wordt verwijderd en eventueel vervangen door een zandkoffer. Ook kan grond verbeterd worden door verdichten daarvan of door bijvoorbeeld groutinjectie. Bij strokenfundering en sleuffundering wordt met gewapend beton een verbrede zone gerealiseerd onder alle dragende muren. Fundering op palen wordt toegepast wanneer de draagkrachtige grond te diep ligt. Paalfundering vereist vaak betonnen palen die in de grond geschroefd, geheid of geboord worden. Paalfunderingen kunnen snel en duurzaam zijn, maar zijn vaak duurder dan fundering op staal. Houten palen met betonopzetter bieden snelle oplossingen voor lichte bouwwerken; bij gebrek aan ondergrond of ondergronds waterniveau kunnen houten palen minder lang meegaan. Tot slot: onderhoud en monitoring zijn cruciaal om tijdig funderingsproblemen te herkennen en aan te pakken.
