De meeste radiatoren zijn voorzien van een voetventiel op de afvoerleiding. Door dit voetventiel dicht te draaien kunt u een radiator eenvoudig demonteren zonder dat u de hele installatie hoeft af te tappen. Maar hoe werkt dat eigenlijk: een voetventiel dichtdraaien?
Gaat u een radiator afkoppelen omdat deze aan vervanging toe is? Dit is geen ingewikkelde klus en met een kleine voorbereiding kunt u dit heel gemakkelijk zelf. Om geknoei met water te voorkomen zijn er een aantal zaken waar u extra op moet letten. Eén van de belangrijkste stappen is het dichtdraaien van de radiatorkraan én het voetventiel. Dit voetventiel zit links of rechts onderaan de radiator en is meestal afgedekt met een plastic kapje. Om het voetventiel dicht te draaien moet u eerst dit kapje verwijderen.
Tip: let er bij het voetventiel dichtdraaien op hoeveel slagen er nodig zijn voordat het ventiel dicht is. Het voetventiel dichtdraaien bij het afkoppelen van een radiator is niet de enige functie van dit radiatoronderdeel. Het voetventiel speelt namelijk ook een belangrijke rol bij de warmteverdeling tussen verschillende radiatoren. Een niet goed afgesteld voetventiel kan zorgen voor een ongelijke warmteverdeling, waardoor de ene radiator veel warmer wordt dan de andere.
De juiste afstelling van het voetventiel is afhankelijk van hoe ver de radiator van de cv-ketel verwijderd is. Hoe korter de afstand naar de cv-ketel is, hoe verder u het voetventiel moet dichtdraaien en vice versa. Wilt u een voetventiel van de radiator dichtdraaien voor onderhoud of vervanging? ⭐ Tip van de Specialist (38 jaar ervaring)
Forceer een voetventiel nooit. Als het ventiel jarenlang niet is bewogen, kan het vastzitten. Gebruik in dat geval een druppel kruipolie en wacht even. Merkt u dat het ventiel lekt bij de spindel? Oude radiatoren hebben soms geen voetventiel maar enkel een kniekoppeling. In dat geval moet u de hele installatie aftappen om de radiator te verwijderen.
Ontbreekt een voetventiel? Bij het installeren of vervangen van radiatoren hoor je het vaak: gebruik een voetventiel. Maar wat is een voetventiel precies, en waarom is het zo belangrijk voor het goed functioneren van je verwarming? Wij vertellen je graag alles over de voordelen van een voetventiel bij de aansluiting van radiatoren - van een nettere afwerking tot een beter rendement en meer controle over je verwarmingssysteem.
Wat is een voetventiel bij een radiator? Een voetventiel is een regelbaar afsluitventiel dat aan de onderzijde van de radiator wordt geplaatst, direct aan de retourleiding van het verwarmingswater. Waar de thermostaatkraan de toevoer van warm water regelt, zorgt het voetventiel ervoor dat de hoeveelheid water die de radiator verlaat kan worden ingesteld. Voorbeeld van een (haaks) Heimeier Regutec voetventiel. Waterzijdig inregelen met behulp van een voetventiel.
Met andere woorden, het voetventiel maakt het, samen met de radiatorkraan, mogelijk om de doorstroming van het verwarmingswater per radiator (het debiet) nauwkeurig te regelen. Bij dit zogenaamde waterzijdig inregelen wordt de in- (radiatorkraan) en uitstroom (voetventiel) van warm water door de radiator nauwkeurig ingesteld wat ervoor zorgt dat iedere radiator de juiste hoeveelheid warm water krijgt. Het doel van waterzijdig inregelen is het optimaliseren van de verdeling van het warme water tussen alle radiatoren in de woning zodat deze allemaal even warm worden en het systeem optimaal rendeert.
Wil je meer weten? Lees dan ook ons blog over waterzijdig inregelen en ons blog over debiet. Maak je gebruik van speciale radiatorkranen met automatische debietregeling dan vervalt deze specifieke functie van het voetventiel grotendeels (deze zet je dan gewoon volledig open). De waterzijdige inregeling vindt dan geheel plaats in de radiatorkraan die er volautomatisch voor zorgt dat alle radiatoren in huis evenveel warm water ontvangen. Meer weten over radiatorkranen met automatische debietregeling? Lees dan ons blog over radiatorkranen met automatische debietregeling.
Heimeier Eclipse, radiatorkraan (dubbelhaak links) met automatische debietregeling. De voordelen van een voetventiel bij je radiator. Eenvoudig onderhoud en afsluiten van radiatoren: met een voetventiel kun je een radiator eenvoudig afsluiten zonder het hele verwarmingssysteem leeg te laten lopen. Dat is ideaal bij onderhoud, vervanging of schilderwerk. Je draait simpelweg het voetventiel dicht, waardoor er geen water meer door die radiator stroomt. Nu draai je de thermostaatkraan ook dicht en kun je in principe jouw radiator ontkoppelen zonder het gehele systeem leeg te laten lopen. Dit bespaart tijd en voorkomt onnodig werk. Je kunt zelf besluiten of je ook de radiator nog leeg wilt laten lopen (als deze is voorzien van een aftap), dat is vaak nog handiger. NB: vergeet dan niet om na aansluiten het cv-systeem wel weer bij te vullen.
Strakkere en nettere afwerking: een ander voordeel van het gebruik van een voetventiel bij de radiator is de esthetische afwerking. Vooral bij moderne, verticale of designradiatoren zorgt een voetventiel voor een strakke uitstraling, omdat de leidingen vaak netjes vanuit de vloer of wand worden aangesloten. Zo combineer je functionaliteit met een fraai design.
Waterzijdig inregelen: indien je geen gebruik maakt van radiatorkranen met automatische debietregeling kun je met behulp van een voetventiel jouw systeem waterzijdig inregelen. Vooral in (oudere) woningen waar de verwarming ongelijkmatig opwarmt, kan door het toevoegen van voetventielen en het waterzijdig inregelen van jouw systeem daarmee een wereld van verschil gemaakt worden in comfort en efficiëntie.
Voetventiel geïntegreerd in onderblok. Bij een middenonder of zij-onder aansluiting komen de aanvoer en retour parallel aan elkaar (vaak op 50 mm hartafstand) in de radiator. In plaats van met een losse radiatorkraan en voetventiel te werken, kies je dan vaak voor een zogenoemde H- of zij-onderblok. Hierbij zijn de radiatorkraan en voetventiel samengevoegd in een enkel product. Dit maakt de installatie nog eenvoudiger en ziet er daarnaast een stuk strakker uit. Meer weten? Lees dan ook ons blog over onderblokken. Heimeier MultiLux-V Eclipse thermostatisch H-blok, radiatorkraan (met automatische debietregeling) en voetventiel geïntegreerd.
Samengevat, een goed werkend verwarmingssysteem draait om balans, comfort en efficiëntie. Daarnaast levert een voetventiel veel voordeel op bij installatie en onderhoud aan jouw radiatoren en geniet je van een strakker afgewerkt interieur. Wij bieden een ruim assortiment. Voetventielen dienen als afsluiter in de retouraansluiting van de radiator. Een voetventiel heeft geen knop, zoals je bij andere afsluiters soms ziet. Men noemt het voetventiel ook wel het onderblok van de radiator. Ze maken het aftappen van de radiator gemakkelijk mogelijk. Hierdoor hoeft niet de gehele installatie afgetapt te worden. Wat de functie ideaal maakt wanneer er onderhoud gepleegd moet worden aan uw radiator. Door het gebruik van een voetventiel gaat er geen extra water verloren en wordt er slechts een klein deel afgetapt. Dit scheelt erg veel wanneer de radiator opnieuw gevuld moet worden. Soms kunnen voetventielen gebruikt worden als volumestroom van de radiator in te regelen, dit is echter wel vakwerk. Laat dit daarom door een specialist doen. Wij bieden bij RadiatorKopen.nl een ruim assortiment aan voetventielen!

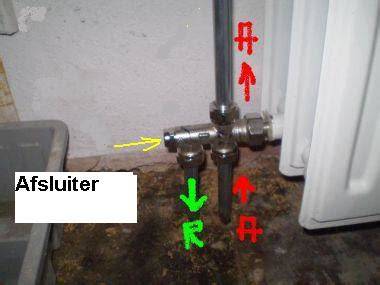

Wanneer we spreken over een standaard radiator, kunnen we eenvoudig aanduiden waar zich het voetventiel bevindt. Een voetventiel is een essentieel onderdeel dat tussen twee componenten wordt geplaatst om de stroming van water te regelen. Aan een radiator is een aanvoerleiding gekoppeld die water aanvoert, samen met een thermostaatkraan waarmee de temperatuur van de radiator kan worden geregeld. De afvoerleiding leidt het water terug naar de centrale verwarming of naar de radiator zelf, afhankelijk van het systeemontwerp. Het voetventiel is stevig bevestigd aan de afvoerleiding die rechtstreeks aan de radiator is verbonden.
In de wereld van verwarmingssystemen zijn voetventielen van diverse types cruciaal. Hoewel het meest bekende voetventiel die op radiatoren is, zijn er ook voor CV-ketels en vloerverwarming specifieke varianten. Het klassieke voetventiel op radiatoren regelt de toevoer van warm water, waardoor de temperatuur in een ruimte kan worden aangepast. Voor CV-ketels zijn er ventielen die de waterstroom naar verschillende delen van het systeem regelen. Deze zorgen voor een evenwichtige verwarming in het hele huis. Vloerverwarming vereist weer andere voetventielen. Deze regelen de warmwaterstroom naar individuele circuits, waardoor de temperatuur in verschillende kamers afzonderlijk kan worden aangepast. Het begrijpen van deze ventielen is cruciaal voor installateurs, onderhoudstechnici en huiseigenaren. Zonder goed functionerende voetventielen kan een verwarmingssysteem inefficiënt werken en kan het comfort in huis verminderen.
Het voetventiel, een onmisbaar onderdeel in verwarmingssystemen, staat bekend om zijn veelzijdigheid en effectiviteit. Het komt voor in zowel 1-pijps- als 2-pijpsconfiguraties en bevindt zich tussen de afvoerleiding en een thermostaatkraan, regulerend en controlerend de waterstroom. Gemaakt van duurzame materialen, is het voetventiel bestand tegen de druk en temperatuurschommelingen binnen verwarmingssystemen. Het installatieproces van het voetventiel is eenvoudig en efficiënt, waardoor het snel kan worden geïntegreerd in het verwarmingssysteem. Kortom, het voetventiel is een betrouwbaar component dat essentieel is voor de goede werking van verwarmingssystemen.
Bij centrale verwarmingsketels, beter bekend als CV-ketels, zijn voetventielen essentiële componenten in het leidingsysteem. Deze ventielen bevinden zich typisch in de leidingen, vaak gemonteerd in het retourstuk van de installatie. Het opmerkelijke aan voetventielen is dat ze doorgaans niet worden voorzien van een bedieningsknop, aangezien ze standaard in een vaste positie staan. Het is belangrijk om het verschil tussen voetventielen en andere appendages, zoals afsluitdoppen en aftapstukken, duidelijk te maken, aangezien deze soms door elkaar worden gehaald. In de context van een CV-installatie worden voetventielen doorgaans gebruikt voor waterzijdige regeling. Dit betekent dat ze worden ingezet om de waterstroom in het systeem te beheren, vaak om de temperatuurafgifte aan verschillende radiatoren te balanceren. Kortom, hoewel voetventielen een relatief eenvoudig onderdeel lijken te zijn binnen een CV-installatie, spelen ze een belangrijke rol in het functioneren ervan.
Een degelijk voetventiel speelt een cruciale rol in de efficiëntie en het comfort van vloerverwarmingssystemen, die tegenwoordig steeds vaker in moderne nieuwbouwhuizen worden geïmplementeerd. Zo'n ventiel, geïnstalleerd in de verdeler van de vloerverwarming, beheert de stroom van warm water en maakt het mogelijk om de temperatuur per kamer fijn af te stellen. Een zorgvuldig ontworpen en goed geïnstalleerd voetventiel beperkt warmteverlies en zorgt voor een optimale energie-efficiëntie van uw vloerverwarming, waardoor u kunt genieten van behaaglijke warmte zonder zorgen over de energierekening. Kortom, het nut van een goed functionerend voetventiel in vloerverwarming is onmiskenbaar.
Wanneer u de sleutels heeft gekregen van uw nieuwe woning en het tijd is om te gaan verven of schilderen, kan een radiator nog wel eens goed in de weg zitten. Of is de radiator aan vervanging toe? Dan is het tijd om de radiator af te koppelen! Bij het afkoppelen van uw radiator komen een aantal zaken om de hoek kijken. Het voetventiel op een radiator heeft meerdere functies. Allereerst moet deze dichtgedraaid worden. Het dichtdraaien van het voetventiel is niet heel ingewikkeld, maar vergt wel wat inzicht. U kunt hiervoor een inbussleutel of schroevendraaier gebruiken. Het plastic kapje dat veelal op de voetventielen bevestigd is kan eraf gehaald worden, waarna u deze dicht kunt draaien. Tevens moet de radiatorkraan dichtgedraaid worden.
Een tweede belangrijke functie van het voetventiel is de warmteverdeling. Hij speelt een belangrijke rol tussen alle radiatoren in huis. Wanneer u merkt dat de ene radiator veel meer warmte afgeeft dan de ander kan de oorzaak liggen bij het voetventiel. Deze dienen allen op de juiste stand gezet te worden. Hoe werkt dit dan ten opzichte van uw CV-ketel? Meer weten over het plaatsen of aandraaien van voetventielen? Met plezier bieden wij uitgebreide begeleiding en advies voor het correct plaatsen en aandraaien van voetventielen op allerlei soorten radiatoren. Of u nu specifieke onderdelen zoekt, technische assistentie nodig heeft, of gewoon meer wilt weten over de mogelijkheden, wij zijn er om te helpen. Voel u vrij om contact met ons op te nemen.
Voetventiel Danfloss
Een voetventiel is een onderdeel van de radiatorinstallatie en wordt gebruikt om de waterstroom door de radiator te regelen. Het voetventiel fungeert als een afsluiter en kan worden gebruikt om de waterstroom naar de radiator af te sluiten of te verminderen. Het voetventiel wordt bediend met behulp van een handvat dat zich aan de zijkant van het ventiel bevindt. Voetventielen zijn verkrijgbaar in verschillende maten en uitvoeringen om te voldoen aan de specifieke eisen van uw verwarmingssysteem. Het voetventiel van een radiator kan zowel open als dicht worden gedraaid, afhankelijk van de situatie. Er bestaat veel onduidelijkheid over het voetventiel van een radiator. Er zijn verschillende types aanwezig waarop we straks terugkomen.
Vaak hebben mensen dat sommige radiatoren in hun huis goed werken en andere worden nauwelijks of zeer traag warm. Een andere naam voor het voetventiel is onderblok van een radiator. Bij een radiator heb je een aanvoerleiding met water en een thermostaatkraan (of manuele kraan) waarmee je de verwarming regelt. Je hebt een afvoerleiding die ofwel terug naar de centrale verwarming gaat (1 radiator in het systeem) of naar een volgende radiator. Meestal zit er een plastic kapje op. Dit dien je er af te halen om het voetventiel te kunnen aanpassen. Het wordt gebruikt om de radiatoren in het verwarmingssysteem te balanceren zodat radiatoren gelijkmatig opwarmen. Het wordt ook knijpen van voetventielen van radiatoren genoemd. Omdat je eigenlijk het warm water knijpt naar verder gelegen (verder van de cv ketel) radiatoren.
Een onderblok of voetventiel radiator kan ofwel een 1-pijpsblok of 2-pijpsblok zijn. Tevens bestaan er met een kogelkraan die enkel open of toe kunnen staan. Op een 1-pijpsblok staat er vaak vermeld ½. Eerst moet men de centrale verwarming af zetten. Vervolgens moet u al de kranen van de radiatoren open zetten. Dit doe je door ze kloksgewijs (rechts) te draaien. Bij thermostaatkranen kan u dit met de hand doen. Maar voor de voetventielen zal dit moeilijker zijn. Doe dit nu voor alle radiatoren. Door radiatoren ‘waterzijdig inregelen’ stroomt precies de juiste hoeveelheid warm water door alle radiatoren die nodig is om een ruimte optimaal te verwarmen. Hierdoor hoeft de cv minder hard te werken om ruimtes warm te krijgen die eerst niet goed opwarmde. Door deze verbeterde warmteafgifte kan het gasverbruik dalen met 5% tot wel 10%. Het comfort van de woning verbetert ook omdat de warmte beter wordt verdeeld tussen alle radiatoren waardoor de woning gelijkmatig opwarmt. Ook worden kamers niet meer te koud of te warm vergeleken met de rest van de woning.
Vaak worden de volgende zaken vastgesteld door installateurs. Radiatoren die dichtbij de cv-installatie zijn geplaatst krijgen het snelst en het meeste warm water. De radiatoren die verder van de cv-ketel afstaan krijgen juist te weinig warm water. Deze ongelijkheid veroorzaakt een onprettig binnenklimaat omdat een woning niet gelijkmatig opwarmt en sommige ruimtes helemaal niet verwarmd worden. Deze zaken worden door installateurs regelmatig ‘opgelost’ door grotere radiatoren te installeren of de aanvoertemperatuur van de cv-ketel op 800C of zelfs 900C te zetten maar dat is volstrekt onnodig en de gasrekening kan in zo’n geval flink omhoog gaan. Bovendien lost een grotere radiator vaak het probleem niet goed op. De oorzaak en oplossing ligt bij het instellen van de radiatoren. Bij het waterzijdig inregelen wordt de maximale doorstroomopening van een radiator ingesteld wat ervoor zorgt dat iedere radiator de juiste hoeveelheid water krijgt. Een bepaald temperatuurverschil van beide laat zien dat de juiste hoeveelheid warm water door een radiator stroomt. Het gaat hierbij om de temperatuur van het retourwater. In de meest ideale situatie is de verhouding tussen de temperatuur van het retour- en het aanvoerwater 0,8 (zie tabel: bijv. Alle radiatoren in een woning moeten met deze temperatuurverhouding worden afgesteld. Met de radiatorkraan. Door de radiator dop eraf te halen wordt het binnenwerk toegankelijk. Hier kan je een draaischijf zien die met een speciale sleutel afgesteld kan worden. Via het voetventiel. Het voetventiel is een klein onderdeel wat onderaan de radiator zit in de afvoerleiding. Dit is de uitgang waar het water de radiator verlaat. Het ventiel kan je zien als je het dopje wat op het voetventiel zit eraf draait. De waterstroom van een radiator kan ook met de radiatorknop worden afgesteld maar dat werkt minder goed omdat hierdoor de aanvoer van warm water wordt geblokkeerd.
Er zijn drie methoden om de juiste instellingen te bepalen van iedere afzonderlijke radiator. De temperatuurmethode, de vóórinstelmethode en de ultrasoon methode. De eenvoudigste manier om dit (zelf) te doen is de temperatuurmethode. Deze manier van inregelen heeft de voorkeur en kan goed gedaan worden door een handige doe-het-zelver. Hiervoor heb je een infrarood thermometer nodig. Er zijn ook cv-inregelkits met instructies die, net als de infrarood thermometer, te koop zijn bij bouwmarkten en online. Draai alle radiatoren helemaal open, laat de ketel een tijdje stoken door de thermostaat hoog te zetten en wacht totdat de radiatoren goed warm zijn. Vervolgens meet je met de infraroodthermometer de temperatuur van de aanvoer en de retour van alle radiatoren. Dat is daar waar het warme water een radiator binnenkomt en verlaat. Om verkeerde metingen te voorkomen kan je een ondoorzichtig stuk tape of iets vergelijkbaars op een radiator plakken en daar de infraroodthermometer op richten. Een te groot verschil geeft aan dat het water in een radiator te langzaam stroomt. De radiator krijgt dan te weinig warm water waardoor wordt er te weinig warmte wordt afgegeven. Als het temperatuurverschil te klein is, moet je het voetventiel een beetje dichtdraaien of ‘knijpen’. Door linksom te draaien gaat het ventiel open en door naar rechts te draaien gaat het ventiel dicht. Hoe verder het voetventiel dicht wordt gedraaid en de radiator als gevolg minder warm water krijgt, hoe groter het temperatuurverschil wordt tussen aan- en afvoer. Na de eerste aanpassing wacht je ongeveer 10 minuten totdat je opnieuw aanpassingen maakt aan het voetventiel. Breng elke keer kleine veranderingen aan totdat de juiste temperatuurverhouding is bereikt. Iedere verandering heeft namelijk invloed op de hele cv-installatie. Als bepaalde radiatoren helemaal koud blijven moet je eerst kijken of de radiatoren wel goed functioneren. Zet eerst alle kranen open, als de radiatoren koud blijven draai je vervolgens alle radiatoren dicht behalve de radiatoren die koud blijven. Als ze dan wel warm worden kunnen ze ingeregeld worden zoals hierboven is beschreven. Als de radiator dan nog steeds koud blijft is er een ander probleem aan de hand bijvoorbeeld lucht in de leiding.
Bij de vóórinstelmethode wordt de instelling uitgevoerd op basis van een leidingnet berekening, karakteristieken van de radiatoren (o.a. vermogen) en inregelvoorzieningen (beoogde temperatuurverschil tussen aan- en afvoer). Een leidingnet berekening geeft weer wat de juiste leiding diameters zijn op basis van de druk, watersnelheid en de opvoerhoogte van de circulatiepomp(en). Hierdoor geven de berekeningen en de daarop gebaseerde instellingen niet altijd de juiste resultaten. Met de ultrasoonmethode wordt het doorstroomvolume vastgesteld met geavanceerde apparatuur. De afstelling van een radiator wordt bepaald op basis van deze metingen. Deze methode leidt tot nauwkeurige instellingen. Het werkt dus goed maar het is veel werk wat niet nodig is als de temperatuurmethode wordt gebruikt. Het waterzijdig inregelen neemt enkele uren in beslag. De meeste bedrijven brengen ongeveer de volgende kosten in rekening. Tot en met 10 radiatoren wordt er een vast bedrag in rekening gebracht van ongeveer €275. Woningeigenaren die twee of meer isolatiemaatregelen laten uitvoeren aan hun huis kunnen vanaf 2 september 2019 de ‘Subsidie Energiebesparing Eigen Huis’, aanvragen. Deze subsidie bestond al maar voor particulieren was het budget in mei 2017 al op gebruikt.
Heb je bij het inregelen van de radiator het voetventiel erg ver dicht moeten draaien? En is er veel ruis te horen? Dan is de pomp van de cv-ketel waarschijnlijk te hard aan het draaien. Kijk in de handleiding van de ketel hoe je de pompsnelheid kunt verlagen of eventueel vast kan zetten op een lager toerental. Sommige ketels hebben meerdere standen, bij andere kan je een maximale pompsnelheid instellen. Hier kan je mee experimenteren totdat er minder ruis is te horen. Dynamische radiatorkranen zijn in woningen vaak niet nodig. Waar het vroeger nog wel voorkwam dat installateurs dit spontaan aanboden biedt nu vrijwel geen enkele installateur dit uit zichzelf aan. Vermoedelijk uit vrees om ‘duur’ gevonden te worden want het kost namelijk tijd en geld. Een handige doe-het-zelver kan zonder problemen een radiator zelf inregelen.
