Wapeningsberekening en richtlijnen voor een wapening betonvloer: berekenen, gemiddelden en praktische richtlijnen

De draagkracht en duurzaamheid van een betonvloer hangen af van een juiste wapeningsontwerp en de naleving van relevante normen. In deze uitgeschreven gids worden de belangrijkste principes, referenties aan NEN-EN 1992-1-1 en aanvullende NB-rojteksten samengebracht met praktische stappen, voorbeelden en aandachtspunten voor de uitvoering.

Kernprincipes van het ontwerp en verificatie

Verificaties staan centraal bij het controleren van ductiliteit en rotatiecapaciteit. De eis is dat voldoende rotatiecapaciteit aanwezig is door de betondrukzonehoogte; dit geldt bij lineair elastische berekening volgens NEN-EN 1992-1-1, 5.4 of bij lineair elastisch berekenen met beperkte herverdeling volgens 5.5.

Verbindingen op betonvloeren moeten ten minste uit twee ankers bestaan. Voor de ontwerp- en berekeningsregels van bevestigingsmiddelen wordt verwezen naar NEN-EN 1992-4 en de Nationale Bijlage. Beoordeling van bevestigingsmiddelen gebeurt volgens de aanvullingen op NEN-EN 1992-4 (ROK-0184).

Gelijmde wapening in geboorde gaten die dienen als verankering vallen niet onder NEN-EN 1992-1-1, 2.7; daarvoor gelden EAD 330087 en de aanvullingen op NEN-EN 1992-1-1, 8.4.1 en 8.7.2, met aanleg en beproeving volgens aanvullingen op NEN-EN 1992-4 (ROK-0184).

Toeslagmaterialen anders dan grind en zand mogen slechts worden toegepast indien alle relevante gedragseigenschappen bekend zijn, zoals krimp, kruip, E-modulus, waterabsorptie, breukenergie en vermoeiingsgedrag.

Beton gebruikt in constructies ontworpen volgens NEN-EN 1992 moet voldoen aan NEN-EN 206+NEN 8005 en NEN-EN 13670 en de bijbehorende aanvullingen in de ROK. Indien een hogere betonsterkteklasse negatieve effecten kan hebben, moet hiermee rekening worden gehouden bij de berekening van minimaal benodigde wapening en scheurwijdtebeheersing.

Materiaalkeuzes en milieuklassen

Voor bruggen in Nederland wordt meestal B500B toegepast. De vloeigrens en breukrek zijn relevante eigenschappen voor de horizontale en hellende takken van wapeningen. Ductiliteitsklasse A is niet toegestaan voor bruggen; ductiliteitsklasse C is gericht op aardbevingsgebieden.

Bij kunststof afstandhouders en stokken geldt specifieke richtlijnen voor het aantal per m² of per wapeningskorf. Dit is van belang om een goede betondekking te waarborgen en roestvorming te voorkomen.

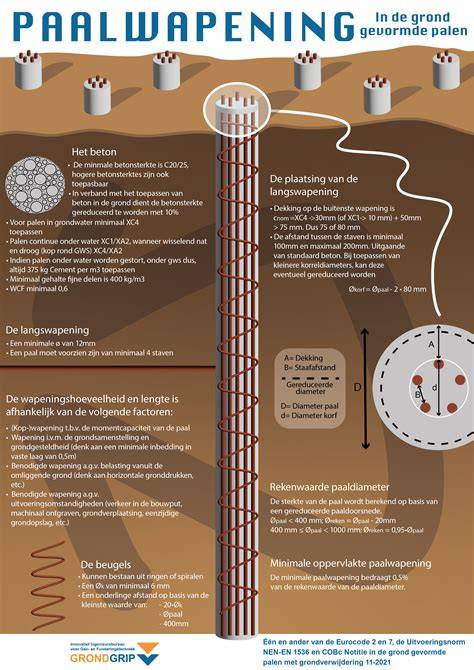

Minimumdekking, betondekking en corrosiebeveiliging

cn om ≥ 35 mm is vaak benodigd voor bescherming van wapening tegen corrosie. De tekeningen moeten zowel de waarde van cnom (of c toegepast) als Δcdev expliciet vermelden. Voor risicovolle constructieonderdelen moet de minimumdekking cmin met 5 mm worden vermeerderd, en bij onbekiste oppervlakken kan een extra toeslag van 5 mm gelden.

Open uiteinden en ventilatie bij holle kokers beïnvloeden de wijze waarop openingen en dekking worden meegerekend. Voor dagzijde sluizen en aquaducten geldt extra dekkingverhogingen afhankelijk van de vaarwegklasse (CEMT) en de aanwezigheid van krimpnetten of beschermlagen volgens VAL-rapporten.

Voorspanning en ankerpunten

Voorspanning zonder aanhechting (VZA) mag in de eindsituatie niet zonder meer worden toegepast, behalve voor dwarsvoorspanning bij koppeling van meerdere liggers naast elkaar. Het VZA-systeem moet beschermd zijn tegen corrosie, kabels vervangbaar zijn en ankers afgeschermd door blokkeervoorziening.

Bij berekeningen van de ligging van voorspankabels moet rekening worden gehouden met verschuivingen van het zwaartepunt ten opzichte van het hart van het voorspankanaal. Kabelmaatvoering moet gebaseerd zijn op hart voorspankanaal.

Voorschriften voor sterkteberekeningen en scheurwijdte

Het ontwerp voor voorspanstaven en voorspanstrengen volgens NEN-EN 1992-1-1 en NEN-EN 1992-3 wordt in NB en ROK-tekst aanvullend beschreven. In de praktijk werken engineers vaak met de methode van Eurocode M-varianten of de methode M3 voor wand op vloer met verhinderde vervorming. De scheurwijdte-eisen hangen af van waterdichtheid en duurzaamheid, met typische waarden die variëren afhankelijk van binnen- en buitenzijde en van de specifieke milieu-eisen.

SBRCURnet-onderzoekscommissies hebben casussen onderzocht waarin schattingen van scheurwijdte sterk uiteenliepen. De casus laat zien dat er behoefte is aan duidelijke uitleg over verhinderde vervorming, combinatie van vervorming en buigmomenten en onderscheid tussen voltooid en onvoltooid scheurpatroon. De Eurocode biedt handvatten, maar aanvullende methodes zoals CIRIA C660 en Van Breugel blijven in praktijk relevant afhankelijk van de context.

Praktische rekentips en vuistregels

• Voor een gemiddelde woningvloer wordt vaak een dikte van 10-15 cm aangehouden; voor zware belaste vloeren kan 20-25 cm nodig zijn.
• Een gevlinderde vloer biedt slijtvastheid maar verhoogt niet automatisch draagkracht; de draagkracht komt van de constructieve opbouw, wapening en ondergrond.
• Bij vloerverwarming is voldoende dikte nodig om leidingen te kunnen opnemen en nog steeds de belasting te dragen.
• Dekvloer wordt in de praktijk vaak 3-6 cm; deze draagt doorgaans niet bij aan draagkracht tenzij extra versterking aanwezig is.
• De minimale dikte en de benodigde wapening worden vaak berekend op basis van project-specifieke omstandigheden en constructieve vereisten.

Aanvullende inzichten uit de praktijk

Bij kleine en middelgrote projecten kan aannemerische kennis het verschil maken in uitvoering en kosten: een solide berekening van ballast, wapening en dekking voorkomt terugkerende problemen door scheurvorming en waterinfiltratie. Voor kelder- en ondergrondse constructies is opdrijfberekening cruciaal, met aandacht voor eigen gewicht van vloer en wanden, blijvende bovenbouwbelasting, en opwaartse belasting van grondwater. Constructieve maatregelen zoals trekpalen of een spouw tussen wanden kunnen opdrijven tegen gaan.

De houdbaarheid en kwaliteit van wapening beïnvloeden de kosten sterk. De kosten voor wapening hangen af van het type wapening, de benodigde hoeveelheid en de dikte van de vloer. Voor standaard netten wordt vaak 6 mm draaddikte met mazen van 15x15 cm toegepast, afhankelijk van belastingsniveau en betonkwaliteit. Betonstaal.nl biedt rekentools en richtlijnen zoals Bouwstaalmatten Calculator en gewichtberekeningen, inclusief 3D wapening-ontwerpen en leveringsvoorwaarden.

Tabel: Voorbeelden van dekking en wapening (samengewerkt uit de bronnen)

Bij betonnen wapeningswerkzaamheden gelden aanvullende specificaties, zoals het kim- en nabewerkingprocessen, gereedschapsgebruik en de noodzaak om de tekening expliciet te laten zien of hechtingsbeugels mogen worden toegepast. NPR 2053 en BRL-voorschriften spelen een rol bij lassen om verzwakking van materiaal door laswarmte te voorkomen, en de combinatie met vermoeiingsberekeningen volgens NEN-EN 1992-2 is van belang voor wegverkeersbelastingen.

Samenvatting van belangrijke concepten

1. Voer lineaire elastische berekening uit volgens NEN-EN 1992-1-1 of met beperkte herverdeling volgens 5.5 om voldoende rotatiecapaciteit te waarborgen.
2. Verbindingen op betonvloer bestaan minimaal uit twee ankers; ontwerp en beproeving volgen NEN-EN 1992-4 en ROK-aanvullingen.
3. Gelijmde wapening in geboorde gaten valt buiten 2.7; gebruik EAD 330087 en relevante aanvullingen.
4. Toeslagmaterialen en aanvullende factoren (krimp, kruip, E-modulus, enz.) bepalen de reële prestaties en moeten bekend zijn.
5. Dekking en corrosiebeveiliging zijn cruciaal; cn om ≥ 35 mm is gangbaar voor bescherming tegen corrosie; voor risicovolle delen extra dekking.
6. Voorspanning en ankers vereisen speciale maatregelen voor corrosiebescherming en vervangbaarheid van kabels.
7. Bij berekeningen van scheurwijdte is Eurocode hoofdneus; aanvullende methodes zoals CIRIA C660 en Van Breugel zijn relevant afhankelijk van context.
8. Praktische vuistregels voor dikte en wapening dienen te worden afgestemd op belastingen, overspanningen en gebouwtype; standaard woningvloer vaak 10-15 cm, bij zware belasting mogelijk tot 20-25 cm.
