Zodra je thuis de thermostaat een graadje hoger zet, komt je cv-ketel in actie. Maar wat gebeurt er dan precies? In deze uitgebreide uitleg lees je stap voor stap hoe een cv-ketel werkt, van de eerste vonk tot een warme radiator, met duidelijke taal en zonder onnodig technisch jargon. We behandelen wat er gebeurt bij vorst, waarom onderhoud cruciaal is en hoe moderne ketels omgaan met restwarmte en tapwater.
Van thermostaat tot vlam: het startsignaal en de warmwaterstroom
Alles begint bij de thermostaat. Die springt direct aan. In een gesloten systeem zorgt de ontsteker dat de brander gaat werken. De brander verhit water in de warmtewisselaar, een soort metalen buis met ribbels. Binnen enkele seconden begint het verwarmingswater te circuleren door je radiatoren of vloerverwarming. Hierin stroomt water dat door het gasvuur wordt verwarmd. De warmtewisselaar geeft die warmte af aan het water, dat vervolgens via leidingen naar je radiatoren of vloerverwarming wordt gepompt. Bij een moderne hr-ketel wordt ook de restwarmte uit rookgassen benut. Dat maakt deze ketels extra zuinig.
Heb je ook een combiketel? Dan regelt een driewegklep of sensor of het warme water naar je radiatoren moet, of naar de warmwaterkraan. Zo heb je altijd warm water, precies op het moment dat je het nodig hebt.
Veilig verwarmen: afvoer, beveiliging en onderhoud
Verbrande rookgassen worden via een rookgasafvoer naar buiten geleid. Een ventilator zorgt voor onderdruk, zodat de gassen niet je woning in kunnen komen. Moderne cv-ketels zitten vol beveiligingen: bij oververhitting, lekkage of drukproblemen schakelt de ketel zichzelf uit. Goed onderhoud is daarom belangrijk, zodat alles veilig blijft werken.
Problemen voorkomen door regelmatig onderhoud
Een cv-ketel werkt betrouwbaar en efficiënt, zolang je hem goed laat onderhouden. Jaarlijks onderhoud voorkomt storingen, verlengt de levensduur en zorgt dat je ketel veilig blijft. Bij Brenders Installatietechniek zorgen we voor duidelijke afspraken, geen verrassingen en één vast aanspreekpunt. We installeren én onderhouden cv-ketels in heel Zuid-Holland.
Sommige woorden hoor je alleen wanneer er iets mis is. Een voorbeeld? Warmtewisselaar! Er zijn problemen met de cv-ketel, de monteur kijkt u met een ernstig gezicht aan en spreekt het op zorgelijke toon uit: ‘Het is de warmtewisselaar…’ Maar wat is dat nu precies, een warmtewisselaar? Wat doet dat onderdeel eigenlijk? Hoe kan een warmtewisselaar stuk gaan? Is het echt zo erg als dat gebeurt? Kunt u de problemen voorkomen? En hoe zit het met de warmtepomp, heeft die óók een warmtewisselaar?
Daarom beperken we ons in dit artikel tot de rol die de warmtewisselaar speelt in de ‘gewone’ cv-ketels. Gelukkig overwegen steeds meer mensen de overstap van een cv-ketel naar een hybride warmtepomp of een all-electric warmtepomp. Net als een cv-ketel moet een warmtepomp ervoor zorgen dat de geproduceerde warmte uiteindelijk in uw woning terechtkomt.

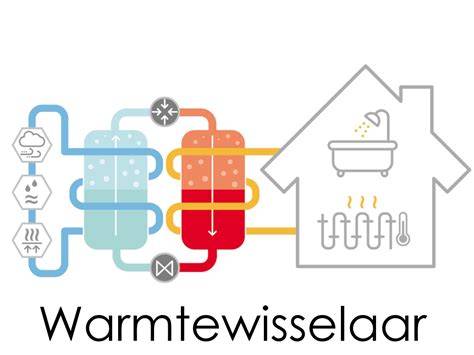

Wat doet een warmtewisselaar precies?
De meeste cv-ketels gebruiken aardgas als brandstof. De warmte die ontstaat door het verbranden van het gas is bedoeld voor de kamers in uw huis. Om de warmte daar te krijgen hebben we een warmtewisselaar nodig. Dat is een metalen element dat de warmte van de gasverbranding geleidt naar het water in het centrale-verwarmingssysteem. Het verwarmde water stroomt vervolgens door de leidingen naar de radiatoren. In veel cv-ketels zorgt één warmtewisselaar zowel voor het verwarmen van het water in de leidingen en radiatoren als voor het verwarmen van douche- en kraanwater.
Er zijn ook fabrikanten die kiezen voor twee warmtewisselaars: één voor de verwarming en één voor het tapwater. Soms is er nog een extra warmtewisselaar aangebracht in het rookgaskanaal. In dat kanaal ontstaat restwarmte en de warmtewisselaar gebruikt die als voorverwarming van het tapwater. Een warmtewisselaar is meestal gemaakt van aluminium, aluminium-silicium of roestvrij staal (RVS).
De warmtewisselaar geeft warmte af aan het water in uw centrale verwarming. Na verloop van tijd ontstaat daarbij vervuiling. De warmtewisselaar gaat dan minder goed werken en het rendement van de cv-ketel neemt af. Anders gezegd: er is meer aardgas nodig om het warm te krijgen in huis. Het is dan ook belangrijk dat u de cv-ketel regelmatig laat onderhouden door een deskundig installatiebedrijf. De monteur controleert bij zo’n onderhoudsbeurt alle onderdelen van de ketel en maakt ook de warmtewisselaar schoon.
Levensduur, kosten en onderhoudsstrategieën
Regelmatig onderhoud levert u meer comfort op in huis, maar het zorgt er óók voor dat u de cv zo duurzaam mogelijk gebruikt. De levensduur van een warmtewisselaar is afhankelijk van veel verschillende factoren. Eén ding staat vast: vakkundig en regelmatig onderhoud zorgt ervoor dat de warmtewisselaar én de andere onderdelen van de cv-ketel járen langer meegaan. Bij normaal gebruik gaat de gemiddelde cv-ketel twaalf tot vijftien jaar mee. Bij een wat ouder apparaat is de warmtewisselaar één van de onderdelen die voor problemen kunnen zorgen.
Hoge kosten worden vaak genoemd: de kosten voor het aanschaffen en installeren van een nieuwe warmtewisselaar liggen doorgaans tussen € 300 en € 600, afhankelijk van type en installatie. Maar er zijn méér onderdelen die onmisbaar zijn om uw cv-ketel goed en efficiënt te laten functioneren.
Componenten en hun functies
Brander: gemaakt van roestvrij staal of keramisch materiaal. Verbrandt het aardgas en produceert daarmee de warmte die nodig is voor de warmtewisselaar.
Ontsteker: een elektronisch onderdeel dat de brander in- en uitschakelt.
Ventilator: zorgt voor de aanvoer van lucht voor de verbranding en voert rookgassen af.
Circulatiepomp: nadat de warmtewisselaar het water heeft verwarmd, pompt de circulatiepomp het water naar de leidingen en radiatoren.
Driewegklep: bepaalt of de cv-ketel warm water levert voor de verwarming of voor douche/bad.
Brandermautomat en sensoren: de ketelbediening wordt geregeld door een compacte computer die alle parameters bewaakt.
Bij vorst en koude dagen
Het is koud in Nederland en dat is te merken bij de verwarmingsbedrijven. De cv-ketels draaien op volle toeren en dat zorgt in sommige gevallen voor problemen. Vooral oudere cv-installaties en toestellen met uitgesteld onderhoud blijken in deze weersomstandigheden het vaak te begeven. Cv-installaties die te lang geen onderhoud hebben gehad, vertonen tijdens een vorstperiode relatief vaak storingen. Ook oudere cv-ketels zijn nu extra kwetsbaar.
Stel bij vorst de thermostaat niet lager in dan 17 graden. Ventileren blijft noodzakelijk om koolmonoxidegevaar te voorkomen, ook als het vriest. Een warmtewisselaar brengt warmte van het ene medium naar het andere en bestaat in verschillende soorten. Het proces van warmteterugwinning kan via een warmtewisselaar plaatsvinden, bijvoorbeeld met een tegenstroomprincipe.
Naast cv-ketels vindt men warmtewisselaars ook in warmtepompen en vloerverwarmingsystemen. Een hoogrendementsketel kan uit twee verwarmingsgedeeltes bestaan: één voor de brander en één voor condensatie van rookgassen. Via condensatie wordt extra warmte gewonnen waardoor het rendement toeneemt. HR-ketels leveren mogelijk rendement tot 107% of hoger, afhankelijk van het systeem.
ATAG-specifieke inzichten en praktijktoepassingen
De warmtewisselaar is het ‘hart’ van je cv-ketel. ATAG-ketels gebruiken een volledig RVS-warmtewisselaar, wat roestvorming voorkomt en de warmteoverdracht optimaliseert. Dit draagt bij aan een hoog rendement, met claims van bijna 110% rendement bij sommige modellen. Een roestvaststalen (RVS) warmtewisselaar toont minder slijtage en is minder gevoelig voor corrosie dan aluminium wisselaars.
Volgens een ATAG-monteur zorgt de combinatie van een onderstebovend geplaatste keramische brander met een RVS-warmtewisselaar voor minder vervuiling en slijtage en garandeert dit een schone, efficiënte en veilige verbranding. All-in serviceabonnementen bieden uitgebreide service: regelmatige onderhoudsbeurten, 24-uurs storingsdienst, lange garantie en gratis reparatie.
Wat als de warmtewisselaar kapot gaat?
Een defecte warmtewisselaar kan betekenen dat er geen warm water beschikbaar is. Een storing kan zich voordoen, maar vaak vereist een defecte warmtewisselaar de ingreep van een monteur. De monteur onderzoekt het probleem en kan bij oudere ketels adviseren tot vervanging van de warmtewisselaar of zelfs de cv-ketel.
Onderhoudsaanpak voor optimale prestaties
Een all-in serviceabonnement houdt de cv-ketel in topconditie. Regulier onderhoud door gecertificeerde installateurs zorgt voor een lange levensduur van de ketel én warmtewisselaar. Periodiek onderhoud houdt het systeem veilig, zuinig en betrouwbaar.
Wil je meer weten over de werking van een warmtewisselaar? Wil je meer weten over onze onderhoudsaanpak of over de warmtewisselaar in onze cv-ketels? Neem gerust contact met ons op.
Hoe werkt een HR-ketel?
Samenvattend overzicht van de belangrijkste elementen
- Thermostaat als startsignaal voor de cv-ketel
- Branders, ontsteker en ventilator creëren de verbranding
- Warmtewisselaar geeft warmte af aan water in het systeem
- Rookgassen worden via afvoer naar buiten geleid; restwarmte kan worden benut
- Driewegklep regelt verwarming vs. tapwater
- Regelmatig onderhoud verlengt de levensduur en verhoogt veiligheid en efficiëntie
- Vorstperiodes vragen om hogere kamertemperaturen en voldoende ventilatie
- HR-ketels halen extra rendement door condensatie
- RVS-warmtewisselaars bieden duurzamere en efficiëntere warmteoverdracht
Technische verbeelding: korte tabellen van onderdelen
| Onderdeel | Functie |
|---|---|
| Brander | Verbrandt gas om warmte te genereren |
| Ontsteker | Laat de vonk ontstaan om de brander aan te steken |
| Ventilator | Levert lucht aan voor verbranding en voert rookgassen af |
| Circulatiepomp | Verplaatst verwarmd water door het systeem |
| Driewegklep | Bepaalt levering: verwarming vs. tapwater |
| Warmtewisselaar | Overdracht warmte van verbranding naar water |
