Een cv-ketel werkt meestal op aardgas en heeft een brander die het water in het systeem verwarmt. De verbranding van gas in de warmtewisselaar levert de warmte die nodig is om water op te warmen, waarna dit warme water via leidingen door het huis circuleert en via radiatoren, convectoren of vloerverwarming warme lucht of warmte afgeeft aan de ruimtes.

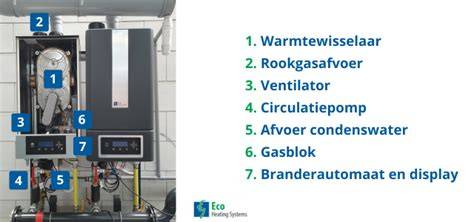

Belangrijke onderdelen van de cv-ketel
De ketel bevat onder andere een brander, een ventilator, een warmtewisselaar en een circulatiepomp. De brander verwarmt het water in een gesloten systeem. De ventilator zorgt voor de aanvoer van lucht en voert rookgassen af. De warmtewisselaar gebruikt de warmte van de verbranding om het water te verwarmen, zonder direct contact tussen verbranding en het water. De circulatiepomp zorgt dat het warme water door het systeem stroomt.
Bij moderne HR-ketels wordt rookgassen hergebruikt door condensing, waardoor het rendement toeneemt. De gasregel en de temperatuurregeling gebeuren via een thermostaat en de waterstroom wordt modulair aangepast aan de warmtevraag. Een thermo-elektrische beveiliging (thermokoppel) bewaakt de gasregelblok tegen onverbrand gas.
Hoe gas en lucht worden geregeld
Het gasblok bepaalt de juiste druk en regelt hoeveel gas naar de branders gaat. Dit gasblok werkt samen met de hoofdgasklep, die opent wanneer de kamerthermostaat warmte vraagt. Bij de ingestelde temperatuur kan de gastoevoer worden verminderd of afgesloten, waardoor het water niet verder opwarmt. Een gasblok bevat doorgaans een reducer en kan met een schroefje afgesteld worden, wat invloed heeft op de verbranding en het rendement.
Er bestaan verschillende opstellingen voor gasvoorziening en veiligheid. Gasdrukregelapparatuur met reduceer wordt gebruikt bij gasflessen of gasinstallaties, maar meerdere veiligheidsfuncties zoals terugslagbeveiliging en veiligheidsschutten zijn essentieel. Bij aardgasnetten en gasmeters is het gebruik van een gasblok met beveiligingen, automatische gasklep en monitoringsystemen aanbevolen om risico’s te beperken. Een elektronisch gasklep maakt het mogelijk om bij storingen de toevoer te stoppen en de installatie veilig te houden.
Veiligheid en onderhoud
Veiligheid is cruciaal: bij storingen of onbetrouwbare gasdruk is het afpakken van gas en het uitschakelen van de ketel noodzakelijk. Laat onderhoud altijd uitvoeren door een gecertificeerde installateur. Tijdens onderhoud wordt de afstelling van de brander en het gasblok gecontroleerd, evenals de rookgasafvoer en de waterdruk. Een goed onderhouden ketel werkt zuiniger en voorkomt storingen, waardoor de levensduur wordt verlengd.
Het upgraden naar een hoogrendementsketel (HR) of VR-ketel kan het rendement verhogen doordat rookgas teruggewonnen kan worden en de condensatie wordt benut. HR-ketels gebruiken condensatiewarmte en moduleren de verbranding naargelang de warmtevraag, wat leidt tot efficiënter gebruik van gas en minder uitstoot.>
Hoe een cv-ketel werkt in een installatie
Wanneer de kamerthermostaat warmte vraagt, wordt de ketel geactiveerd en begint de pomp water te circuleren. De hoofdgasklep opent om gas naar de branders te voeren, waar het verbrand wordt door de ontsteking. De warmtewisselaar verwarmt het water terwijl rookgassen worden afgevoerd via de rookafvoer. Het verwarmde water stroomt door de leidingen naar radiatoren, convectoren of vloerverwarming en verwarmt de ruimte. Het afgekoelde water stroomt terug naar de ketel om opnieuw verhit te worden.
Modulatie zorgt ervoor dat bij hogere warmtevraag de pomp en brander harder werken, en bij lagere vraag juist minder. De ketelthermostaat houdt de gewenste temperatuur vast door de gastoevoer tijdig te regelen. De juiste afstelling van gasdruk (gasblok) en de veiligheidssystemen zijn dan bepalend voor een stabiele en veilige werking.
Overige systemen en installatiekenmerken
Veel moderne systemen spreken met slimme thermostaten die per ruimte de verwarming kunnen regelen. Waterzijdig inregelen van de installatie kan helpen om warmte gelijkmatig te verdelen en zo 10-15% energie te besparen. Radiatoren en vloerverwarming vormen het afgiftesysteem. Een combinatie van HR-ketel en condensatietechnologie levert hogere rendementen op en kan de CO2-uitstoot verlagen.
Bij de opbouw van een installatie wordt aandacht besteed aan de rookgasafvoer, de ventilator en de afstemming van de warmtevraag. Een gasblok met een reducer regelt de gasdruk en maakt de combinatie van gasdruk en luchthoeveelheid mogelijk voor een veilige en efficiënte verbranding. Bij terugslag en problemen met de gasklep moet de installatie worden gecontroleerd en waar nodig aangepast of vervangen.
Toepassingsvoorbeeld en praktijkverhalen
Een gebruiker beschrijft dat een gasfles met reducer ventiel gekozen werd voor een bepaalde toepassing, maar men adviseert in veel gevallen om te kiezen voor een installatie die juist is aangesloten op gasnet en gecertificeerde toestellen gebruikt. Een gasblok met de juiste beveiligingen en met regelmatige onderhoudsbeurten kan veilig en efficiënt functioneren. Voor een grotere capaciteit werd er gekozen voor een paellabrander met 23 kW vermogen, wat geschikt bleek voor de gewenste toepassing.
Samenvattende notities
- Een cv-ketel verwarmt water via gasverbranding in een warmtewisselaar.
- De ventilator voert lucht aan en voert rookgassen af.
- De gasblok regelt gasdruk en verbranding; veiligheidssystemen beschermen de installatie.
- HR-ketels benutten condensatiewarmte; modulatie verhoogt efficiëntie.
- Onderhoud door een gecertificeerde installateur verlengt de levensduur en verlaagt storingen.
