Het dunste complete systeem voor inloopdouches op de markt. Met de fabrieksmatig geïntegreerde afvoer is het totale systeem slechts 65 mm dik. Fundo douche-elementen kunnen ter plekke worden ingekort, waarbij echter rekening moet worden gehouden met de geometrie van de elementen. In particulier woningenIn openbare gebouwen en werkplaatsenIn woningen zonder drempels (graag voorschriften m.b.t de minimale tegelgrootte in acht nemen bij het ontwerpen van een rolstoelbelasting, zie technische eigenschappen)Als waterdichting in combinatie met tegels en plaatmaterialen van de belastingsklasse A0. Hier krijgt u een duidelijk overzicht van de toepassing van de vloegelijkende douchesystemen uit de wedi Fundo-serie. De wedi Fundo Flex afschotplaat zonder sponning is onderdeel van het modulaire Fundo Flex systeem en is ontworpen voor montage ín de vloerconstructie. Deze afschotplaat biedt maximale vrijheid bij het positioneren van de douchegoot en is ideaal voor situaties waarin een minimale opbouwhoogte vereist is.
Belangrijkste technische kenmerken en flexibiliteit
Technische kenmerken Fundo PlanoRolstoelgeschikt vanaf tegelformaat50 x 50 mm Glasmozaïek vanaf formaat20 x 20 mm Minimale opbouwhoogte65 mm Afschot (van buitenkant Fundo-douchevloerplaat tot buitenkant afvoer)≥ 2,4 % In het Fundo douche-element ingebouwde speciale afvoer met stankafsluiter en RVS-rooster.

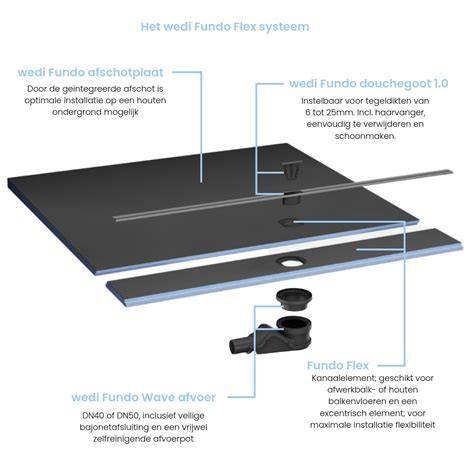

In de Fundo Flex uitvoering zonder sponning wordt toegepast wanneer de afschotplaat in de vloerconstructie wordt geïntegreerd. Dit zorgt voor een extra lage opbouw en een naadloze aansluiting op het Fundo Flex kanaalelement. De drain kan tegen de wand, op afstand van de wand of zelfs centraal in de douchezone worden geplaatst. De Fundo Flex is een modulair systeem en wordt opgebouwd uit meerdere componenten. De unieke combinatie van vrije afvoerpositionering, lage opbouwhoogte en een volledig waterdicht, getest systeem maakt de Fundo Flex onderscheidend.
De opbouwhoogte van de Fundo Flex is laag en afhankelijk van de gekozen componenten en installatiesituatie. De onderbouwelement zorgt voor een stabiele en nauwkeurige plaatsing van de Wave afvoer, waardoor de afvoer niet hoeft te worden uitgevuld met cement of mortel, wat de installatie versnelt en vereenvoudigt. Ja, de douchegoot is voorzien van een uitneembare afdekking met geïntegreerde haarvanger, waardoor reiniging eenvoudig is.
Specifieke afvoer- en installatiekenmerken
Kader (vast aan het element)136 × 136 × 8 mm RVS-rooster132 × 132 mm Ophogingsframe136 × 136 × 24,7 mm Afvoervermogen30 l/min; 0,5 l/s Aansluitleiding van ABSDN 40 Geschikte tegeldikt8 - 25 mm
In het Fundo douche-element ingebouwde speciale afvoer met stankafsluiter en RVS-rooster. In particuliere woningenIn openbare gebouwen en werkplaatsenIn woningen zonder drempels (graag voorschriften m.b.t de minimale tegelgrootte in acht nemen bij het ontwerpen van een rolstoelbelasting, zie technische eigenschappen)Als waterdichting in combinatie met tegels en plaatmaterialen van de belastingsklasse A0.
Fundo Flex en de combinatie met wedi bouwplaten
De wedi Fundo Flex is een modulair douchevloersysteem dat maximale ontwerpvrijheid biedt bij inloopdouches met een drain. In tegenstelling tot traditionele douchevloeren met een vaste afvoerpositie, maakt de Fundo Flex het mogelijk om de douchegoot exact daar te plaatsen waar de situatie of het ontwerp daarom vraagt. De drain kan tegen de wand, op afstand van de wand of zelfs centraal in de douchezone worden geplaatst.
Zoals alle wedi oplossingen is ook de Fundo Flex opgebouwd uit een XPS-kern met gesloten celstructuur. Dit materiaal is volledig waterdicht en neemt geen vocht op. De Fundo Flex is een modulair systeem en wordt samengesteld uit meerdere componenten. Het combineren van de Fundo Flex met wedi bouwplaten is niet verplicht, maar wel aan te raden. Ja, de douchegoot is voorzien van een uitneembare afdekking met geïntegreerde haarvanger, waardoor reiniging eenvoudig is. Bij elk Fundo Flex product vind je bijbehorende accessoires en systeemcomponenten.
De bouwplaten met de blauwe kern zijn de beproefde basis voor duurzame badkamers en natte ruimtes. De XPS-kern is waterdicht, licht, belastbaar en warmte-isolerend. Dit alles maakt het de perfecte basis voor tegels en andere bedekkingen. De voordelen van wedi bouwplaten zijn al merkbaar wanneer u het materiaal naar de bouwplaats brengt: De bouwplaten zijn licht en gemakkelijk te snijden op het terrein. U hoeft alleen de voegen, naden en overgangen af te dichten. Met de wedi bouwplaten bent u aan de veilige kant als het gaat om professionele afdichting.
Overzicht van toepassingen en componenten
- Wedi Fundo inloopdouches die aan de hoogste eisen voldoen met volledige waterdichtheid vanaf 20 mm hoogte.
- Een compleet systeem met centrale of vrije afvoerposities, inclusief sleufdrain of klassieke douchevloerelement.
- Speciaal voor houten vloeren: Fundo RioLigno met passende afdekking en horizontale of verticale afvoer.
- Geluidisolatie volgens DIN 4109 en VDI 4100 met de Wedi Nonstep ProS geluidsisolatiemat.
- Wedi Preline platen met sleuven voor warmwaterverwarming voor minder inbouwdiepte.
De wedi Fundo afschotplaat voor Primo kan worden gebruikt voor verlenging van de douchevloer buiten de standaard douchezone. Deze afschotplaat is prefab en levert waterdichtheid zonder natte mortel. De afschotplaat loopt altijd over de zijde van 600 mm en is beschikbaar in twee diktevarianten, 40 → 46 mm en 46 → 52 mm.
Het combineren van Fundo met de juiste afdichtingsmaterialen en lijmen zorgt voor een veilige, waterdichte installatie. Voor de montage worden producten zoals 610 lijm- en afdichtmiddel aanbevolen. De afschotplaten zijn eenvoudig op maat te snijden zonder verlies van afschot. De afschotplaten zijn optioneel en kunnen de waterafvoer effectief buiten de standaard zone brengen.
wedi I NL - Training: wedi Fundo Primo afschotplaat.
Voordelen op een rij
Het dunste complete systeem voor inloopdouches op de markt biedt een minimale opbouwhoogte en flexibele afvoeropties. Dankzij de ingebouwde afvoer met stankafsluiter en RVS-rooster is waterdichtheid verzekerd vanaf de vloer tot aan de afvoer. De modulair opgebouwde Fundo Flex biedt maximale vrijheid bij plaatsing van de douchegoot, waardoor ontwerp en functionaliteit centraal staan. De XPS-kern van de wedi bouwplaten zorgt voor waterdichtheid, lichtgewicht en thermische isolatie, wat installatie en onderhoud vereenvoudigt. De combinatie met afschotplaten zoals die voor Primo en RioLigno maakt maatwerk mogelijk zonder natte mortel.
Toepassingsvoorbeelden en praktijk
In woningen zonder drempels en in openbare gebouwen kan de Fundo-flex oplossing gecombineerd worden met tegels van uiteenlopende formaten en min of meer complexe geometrieën. De drainpositie kan centraal of langs de wand geplaatst worden, wat bijzonder handig is bij ruimten met onregelmatige vormen. De afvoer capaciteit bedraagt 30 l/min; 0,5 l/s en de aansluiting is ABSDN 40. De aanbevolen tegelDikte varieert tussen 8 en 25 mm.
- Sequentie van installatie met Fundo Flex kanaalelement en XPS kern voor waterdichtheid.
- Beoordeling van tegeldikten en gewichtsbelasting bij rolstoeltoegang.
- Integratie met Wedi bouwplaten voor vloer- en wandbekleding.
