Een goede CV-houtkachel functioneert optimaal als deze op de juiste wijze is aangesloten. Vandaar dat Nordic Fire aansluitschema’s heeft samengesteld die gebruikt kunnen worden voor de installatie. Door het aansluiten van de CV-houtkachel zoals in de adviesschema’s kan de CV-houtkachel op juiste wijze functioneren.
Koelbeveiliging en temperatuurbeveiliging
Koelbeveiliging: De kachel is voorzien van een ingebouwde koelspiraal. Dit koelspiraal is aangesloten op een wateraansluiting, waartussen een EA-terugslaglep wordt aangebracht. Deze EA-terugslagklep is nodig omdat er een vaste verbinding met de cv houtkachel is aangebracht. Zodra de temperatuurbeveiliging op de kachel een hogere temperatuur meet dan 95 graden cv water, zal de toevoerklep worden geopend. Koud water stroomt vervolgens door het koelspiraal en zal afgevoerd worden via de afvoer richting het riool.
Temperatuurbeveiliging: De CV-houtkachels zijn of worden voorzien van een thermische beveiliging. Deze meet de temperatuur in de kachel en zal een klep openen zodra de cv houtkachel oververhit raakt. Deze thermische beveiliging is een noodbeveiliging en zal na het opengaan kunnen doorlopen. Door deze in te drukken kan de doorloop stoppen. Naast de temperatuurbeveiliging wordt er een ketelset bijgeleverd welke voorzien is van een overdrukbeveiliging. Deze zorgt ervoor dat de druk wordt afgegeven aan het riool, zodra de druk verder dan 3 bar oploopt. Dit is een noodzakelijke beveiliging welke dicht bij de kachel geplaatst moet worden.
Complete pompset en pompschakeling
Complete pompset: Een complete pompset bestaat uit een pomp, een bypass met mengventiel (60 graden), afsluiters voorzien van thermometers en een terugslagklep. Het mengventiel in de pompset staat afgesteld op 60 graden. Dit voorkomt condensatie van de rookgassen. Indien de rookgassen te laag zijn, ontstaat condensatie en een sterke aanslag van creosoot. Bij een juiste werking van de pompset zal de retourwatertemperatuur rond de 60 graden zijn. De aanvoer zal iets hoger zijn. De pompset heeft een terugslagklep. Dit voorkomt dat de warmte van de cv ketel over de cv houtkachel stroomt. De pompset beschikt over afsluiters. Dit vereenvoudigt de demontage bij de vervanging van onderdelen. De pompset mag staand of liggend gemonteerd te worden.
Pompschakeling: Nordic Fire levert een pompschakeling, welke ervoor zorgt dat de cv pomp op de juiste temperatuur wordt in- of uitgeschakeld. Deze pompschakeling is voorgeprogrammeerd en kan eenvoudig geïnstalleerd worden, zonder dat er instellingen aangepast moeten worden.
Open verdeler en mengen
Open verdeler: De open verdeler zorgt ervoor dat de CV-houtkachel en CV-ketel onafhankelijk en tegelijkertijd kunnen functioneren. De extra transportpomp in het systeem wordt ingeschakeld zodra de cv ketel wordt ingeschakeld. Dit gebeurt middels een aanlegthermostaat. Als alleen de CV-houtkachel brandt, zal de extra transportpomp uitstaan. Let op: om menging te voorkomen is de cv houtkachel na de open verdeler geplaatst. Dit blijkt in de praktijk de beste resultaten te geven.
Open verdeler, water, en pompregeling
Een open verdeler is niet anders dan een open buis dat de druk van verschillende cv pompen wegneemt. Wordt deze weggelaten dan zal de pomp van de gasgestookte CV ketel de CV pomp van CV pelletkachel of CV houtkachel kunnen blokkeren. De extra transportpomp in het systeem wordt ingeschakeld zodra de cv ketel wordt ingeschakeld. Dit gebeurt middels een aanlegthermostaat. Als alleen de cv houtkachel brandt, zal de extra transportpomp uitstaan.
Overige aansluitingen en systeemvarianten

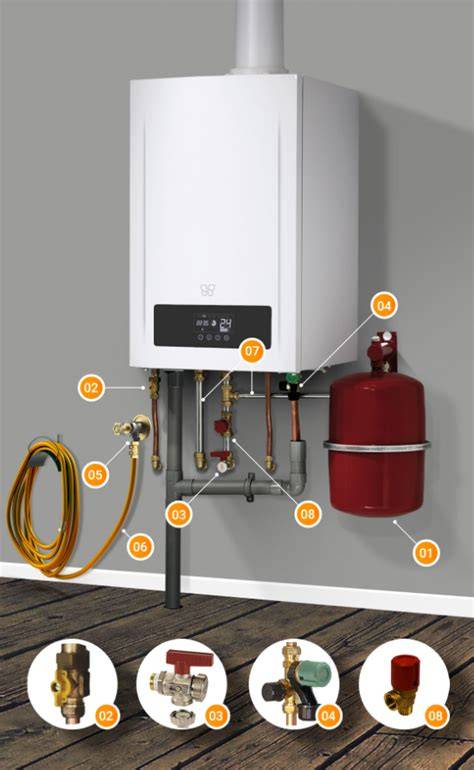

Elektriciteit, gasaansluiting en waterleiding: Een aansluiting op de waterleiding is nodig voor het omzetten van koud water in warmwater. Luchtinlaat en rookgasafvoer van de HR ketel (Hoog Rendement) vereist een verbinding met buiten. Aansluitmateriaal bestaat uit toebehoren die nodig heeft om uw cv ketel te kunnen aansluiten. Hierbij kunt u denken aan het expansievat, gasaansluitingen, vuilvangers, circulatiepompen, 2- of 3 wegkleppen en dergelijke.
Een aardgasmotor zit in de z.g. HR-e ketel (dit is een combi cv ketel die ook elektriciteit opwekt). Bij gebruik van warm water of bij het aanslaan van de cv ketel, produceert de aardgasmotor elektriciteit. De stroom die u niet zelf niet gebruikt, levert u terug aan de energieleverancier. Beter voor het milieu en u kunt er dus geld mee verdienen.
Open vlakke verdeler en anti-condens: Een CV-ketel kan condensatie voorkomen door een anti-condens temperatuur. Soms wordt een pompschakeling gebruikt om de pomp bij de kachel in- en uit te laten schakelen op een temperatuur van 60 graden. Echter hierdoor kan door een vertraagde uitschakeling ervoor zorgen dat de temperatuur in de CV-ketel ver onder de 60 graden daalt. Er zijn vele verschillende soorten mengventielen en verschillende benamingen: Anti-condens klep, Mixventiel en Laddomat. Mengventiel 55 graden.
CW, HR, en labelkwalificaties
De CW-klasse geeft aan waartoe de cv ketel maximaal in staat is. CW staat voor Comfort Warmwater en kent klassen 1 tot 6. HR-labels geven rendementen aan: HR 100, HR 104 en HR 107. Het cijfer geeft het rendement in procenten aan: HR 104 is een rendement van 104%. HR-ketels halen rendementen die aanzienlijk hoger liggen dan VR-ketels. NZ-label, SV-label en andere coderingen duiden op aanvullende kenmerken zoals naverwarming, schonere verbranding en dergelijke.
Rendement, waterdruk en waterverbruik
De waterdruk in het systeem wordt uitgedrukt in bar; de gebruikswaarde ligt doorgaans tussen 1,5 en 2 bar. Een boiler levert warm water voor kranen en kan worden gekoppeld aan combi-ketels. Een direct gestookte boiler geeft direct warm water, terwijl doorstroomketels minder warmteverlies hebben maar langer wachten op warm water.
Installatie en veiligheid
Bij installatie moet rekening gehouden worden met veiligheids-eisen en regelgeving. Sinds 1 april 2023 mag een cv-ketel alleen worden geplaatst, onderhouden of gerepareerd door een gecertificeerd installateur. Installatie volgens de Gasketelwet en BRL6000-25: onze installatie voldoet aan de voorwaarden. De rookgasafvoer en gasleiding vereisen onderhoud en correcte afstelling voor veilige werking. De opstellingsruimte moet veilig bereikbaar zijn en vrij van obstakels voor de monteur.
Richtlijnen voor onderhoud en bijvullen
1,5 tot 2 bar blijft de ideale waterdruk; staat de wijzer onder 1,5 bar, dan moet bijgevuld worden. Ontluchten: begin bij de radiatoren op het laagste punt en loop naar boven toe. Draai alle ventielen los met een ontluchtingssleutel totdat er lucht ontsnapt en er water uitkomt. Daarna ventielen weer sluiten en waterdruk controleren. Bij ontluchten kan de druk dalen, dus vul bij indien nodig.
Aansluitingsketens en praktijktips
Een open verdeler zorgt voor onafhankelijke werking van houtkachel en ketel. De open verdeler voorkomt blokkeren van pompen en verbetert de doorstroming. Een CV-ketel met modulatie past zich aan de warmtebehoefte aan, wat comfort verhoogt en geluidsniveau verlaagt. Een modulerende thermostaat en modulerende ketel dienen vaak van hetzelfde merk te zijn, met open therma thermostaten mogelijk. De z.g. open therm thermostaten kunnen handig zijn voor integratie met moderne systemen.
