Hoe werkt watergedragen vloerverwarming: een uitgebreide gids

Ben je van plan om je appartement te renoveren of je droomhuis te bouwen en overweeg je vloerverwarming te installeren? Ben je benieuwd hoe watergedragen vloerverwarming werkt? Laten we eens onderzoeken waarom vloerverwarming over het algemeen veel beter is dan traditionele radiatoren. Hieronder bespreken we voornamelijk watergedragen systemen en vergelijken we ze met elektrische opties, met aandacht voor werking, voordelen, verdelers en praktische installatiepunten.

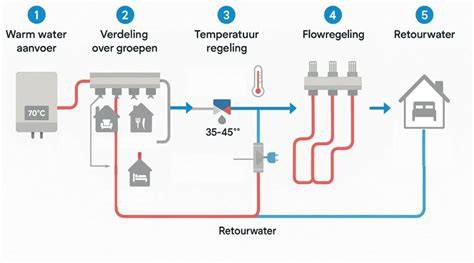

Wat is watergedragen vloerverwarming en hoe werkt het?

Watergedragen vloerverwarming bestaat uit leidingen waar water doorheen stroomt om de warmte te verspreiden. Deze leidingen zijn meestal gemaakt van meerdere lagen speciaal materiaal en hebben doorgaans een levensduur van meer dan 40-50 jaar. Door het water als belangrijkste warmtegeleider wordt warmte efficiënt over het vloeroppervlak verdeeld. De watertemperatuur ligt typisch hoger dan bij moderne laagtemperatuurverwarmingssystemen maar lager dan bij radiatoren.

In een watergedragen systeem vindt warmteverspreiding plaats door middel van buizensystemen die gehoopt worden op een vlakke vloer. Het water wordt verwarmd tot een relatief lage temperatuur (meestal 30-40 °C op de toevoer, afhankelijk van het systeem), terwijl de vloer zelf nooit hoger dan ongeveer 28 °C wordt. Dit zorgt voor energiebesparing en comforteerbare warmte. De vloer geeft warmte af aan de ruimte en de retourstroom keert terug naar de warmtebron voor hergebruik.

Voordelen ten opzichte van radiatoren

• Lagere gebruikskosten: watergedragen vloerverwarming genereert doorgaans lagere gebruikskosten door de lagere bedrijfstemperatuur.
• Gelijkmatige verwarming: kamers worden gelijkmatig verwarmd terwijl radiatoren vaak koude zones ondervinden.
• Hoger comfort: vooral in badkamers en leefruimtes waar comfort cruciaal is.
• Gezonder binnenklimaat: minder uitdroging van de lucht dan bij hete radiatoren.
• Individuele temperatuurregeling: verdelers maken zone-regeling mogelijk, ook in delen van grote zalen.
• Passieve koeling: de leidingen kunnen in de zomer voor passieve koeling zorgen met een warmtepomp.
• Esthetiek en indeling: geen radiator die een kameropstelling beperkt of ruimte inneemt.

Verdeel- en regeltechniek: de rol van de verdeler

De verdeler is het hart van een watergedragen vloerverwarmingssysteem. Het verdeelt warm aanvoerwater vanuit de warmtebron over de verschillende buizenslopen. Voor hydraustisch neutrale systemen zorgt de verdeler ervoor dat de waterstromen geen negatief effect hebben op het primaire CV-systeem. De verdeler werkt met verschillende onderdelen zoals flowmeters, ventielen, thermostatische kleppen en ontluchters. Door een goede afstemming op de warmtebron en de gewenste zones kan het systeem precies regelen hoeveel warmte per groep naar de vloer gaat.

In een open verdeler met pomp circuleert het gemengde water continu door de groepen, terwijl de warmtebron zijn eigen pomp heeft. Dit zorgt voor stabiele vloertemperaturen (meestal rond 35-45 °C aanvoer) en maakt het systeem geschikt voor gemengde installaties met radiatoren. Bij een gesloten verdeler ontbreekt de pomp en menging op de verdeler; de warmtebron levert direct water op de gewenste aanvoertemperatuur, terwijl een bronpomp de circulatie door de verdeler en groepen verzorgt. Dit is ideaal voor moderne lage-temperatuur systemen en voor passieve of actieve koeling met een warmtepomp.

Technische elementen van een verdeler

• Flowmeters voor het debiet per groep (vaak 1.0-2.0 l/min, afhankelijk van luslengte en vloerafwerking).
• Inregelafsluiters op retour voor fijne drukbalans per groep.
• Ventielinserts en thermomotoren voor zone-regeling.
• Thermometers aanvoer en retour om delta-T te monitoren en rendement af te stemmen.
• Ontluchter en aftap voor storingsvrij bedrijf.
• Klemverbindingen en buiskoppelingen voor waterdichte aansluitingen.

Aanvoer, temperatuur en menging

Het verwarmingssysteem zorgt voor een constante, gecontroleerde toevoer van water naar de vloeren. De temperatuur van het water in vloerverwarming ligt doorgaans tussen de 30-40 °C, terwijl de maximale vloer temperatuur meestal rond de 28 °C blijft. In tegenstelling tot traditionele radiatoren kan het water in radiatoren tot 70 °C oplopen, maar voor vloerverwarming wordt vaak geadviseerd om 35-45 °C te houden. Mengdelen en thermostatische mengkranen zorgen ervoor dat de vloertemperatuur veilig en comfortabel blijft. Mengventielen kunnen ook worden gebruikt om de werking van menging te optimumeren wanneer de bron hogere temperaturen levert.

Open vs. gesloten verdeler: wanneer welke kiezen?

• Open verdeler met pomp: heeft een eigen circulatiepomp en mengdeel; ideaal wanneer de warmtebron hogere aanvoertemperatuur levert (bijv. traditionele cv-ketel of stadsverwarming). Voordelen: stabiele vloertemperaturen en inzetbaarheid in gemengde systemen.
• Gesloten verdeler zonder pomp: wordt gevoed door de bronpomp en is geschikt voor moderne lage-temperatuursystemen en passieve of actieve koeling met warmtepomp. Minder onderdelen, minder onderhoud en minder stilstandverliezen.

Welke warmtebron past bij vloerverwarming?

Bij watergedragen vloerverwarming kan elke geschikte warmtebron worden gebruikt, waaronder warmtepompen of gasgestookte ketels. Mengventielen en hydraulische regulering zorgen ervoor dat het systeem comfort en efficiëntie behoudt, zelfs als de warmtebron hogere temperaturen levert dan wat normaal geschikt is voor vloerverwarming. Elektrische vloerverwarming bestaat ook als alternatief, maar heeft hogere exploitatiekosten en beperkte levensduur in vergelijking met watergedragen systemen, afhankelijk van de situatie.

Installatie en afwerking

De leidingen moeten zorgvuldig over het vloeroppervlak worden gelegd en daarna afgedekt met een gietvloer van anhydriet of beton. Anhydriet heeft betere thermische geleidbaarheid, is lichter en beter te nivelleren, maar is duurder dan beton (ongeveer 20% in NL). Gipsvezelplaten zijn ook mogelijk, maar dragen minder gewicht per m2 (ongeveer 20 kg/m2). Beide opties vereisen lijm om de vloer te verbinden met de ondergrond. Een droge vloerafwerking kan direct na installatie plaatsvinden bij gipsvezelplaten, terwijl natte afwerking zoals gietvloer extra droogtijd vereist (ongeveer vijf weken).

Kosten en montage

Monteren van watergedragen vloerverwarming vereist gespecialiseerde installatie. Prijzen variëren per project en hangen af van de vloeroppervlakte, ondergrond en gewenste afwerking. Informatie over prijzen en montage wordt vaak op maat aangeboden. Voorbeelden van werkzaamheden zijn infrezen, afsmeren, tackeren en legwerk. De montage omvat doorgaans de installatie van de RVS Basic-Line verdeler en 5-laagse PE-RT buizen, randisolatie en afpersen op 3 bar, inclusief legplannen en rapportages. Exclusief pompgroep, inregelen, naregeling en bouwkundige werkzaamheden. Vraag altijd een offerte op maat aan.

Inregelen en optimalisatie

Goed inregelen maakt het verschil tussen “het werkt” en “het werkt efficiënt”. Volg een plan: noteer luslengte per groep, zet de warmtepomp of ketel op 30-40 °C, stel flowmeters in op 1.0-2.0 l/min en koppel kamerthermostaten aan thermomotoren. Laat het systeem stabiliseren na elke aanpassing. Streef naar een delta-T van ongeveer 5-10 °C tussen aanvoer en retour en controleer regelmatig het totale pompdebiet. Bij systeemtesten leveren leveranciers vaak leg- en persrapporten.

Veelgestelde vragen

1. Hoeveel graden moet ik de verdeler instellen? Open verdeler: 35-45 °C aanvoer; gesloten verdeler: temperatuur regelen op de warmtebron.
2. Welke stand moet de pomp hebben? Moduleren of stand II als startpunt; 1.0-2.0 l/min per groep is vaak guur; bij geluid of drukproblemen ontluchten en verlaagt de pompstand.
3. Hoeveel liter per minuut op de flowmeter? Richtwaarde 1.0-2.0 l/min per groep; langere lussen kunnen 2.0-2.5 l/min vragen.
4. Hoe werkt de bediening van vloerverwarming? Aanvoer temperatuur op bron/mengset; per kamer sturen thermostaten de verdeler-therm motoren aan; systeem reageert traag; werk in kleine stappen en geef tijd om te stabiliseren.

Toepassingen, regulering en duurzaamheid

Moderne vloerverwarmingssystemen kennen ontwikkelingen in zone-regeling en intelligente controle. Een hydraulisch neutrale verdeler zorgt ervoor dat de circulatiepomp van de verdeler geen invloed heeft op het primaire CV-systeem. Dit bevordert efficiëntie en comfort. Vloerverwarming kan gekoppeld worden aan stadsverwarming of warmtepompen via passende verdelers en mengunits. Het onderhoud is relatief laag bij watergedragen systemen en leidingen zijn duurzaam.
