Een vloerverwarmingsverdeler zorgt ervoor dat het water in je vloerverwarmingsbuizen met een constante temperatuur verdeeld wordt.
Afhankelijk van je warmtebron maak je gebruik van een verdeler met of zonder pomp.
De pomp van de verdeler zorgt ervoor dat het water blijft circuleren door het vloerverwarmingssysteem.
Koelt het water af? Dan zal de ruimtet temperatuur ook dalen.
De thermostaatkraan zorgt er dan voor dat de pomp warm water uit je cv-installatie toevoegt aan het systeem.
De voeler in het vloerverwarmingssyteem contrôleert de temperatuur van het water.
Het afgekoelde water wordt deels opgeslagen in de verdeler.
Dit kan het systeem gebruiken om het aangevoerde water te koelen.
De rest van het koude water wordt teruggepompt naar je cv-ketel om weer opgewarmd te worden.
De meest eenvoudige optie is de projectverdeler.
Dit is een stalen verdeler met een energiezuinige A-label pomp, die eventueel uit te rusten is met na regeling per groep.
Wil je op de verdeler je vloerverwarming inregelen? Dan raden we een comfort verdeler aan.
Deze is uitgerust met flowmeters, zodat je het aantal liters water dat per minuut door de groepen stroomt nauwkeurig in kunt regelen.
Daarnaast is deze verdeler uitgerust met een lage temperatuur ventiel.
Dit maakt het mogelijk om de verdeler hydraulisch actief te maken.
Naast de twee eerder genoemde stalen verdelers kun je ook kiezen voor een kunststof verdeler met losse pompmodule.
In de basis is de werking hetzelfde als een stalen verdeler, alleen door de kunststof behuizing is deze verdeler beter geschikt om te koelen.
Let op! Je warmtebron dient wel geschikt te zijn om te koelen.
Stap je over naar een warmtepomp? Achter het buffervat van een warmtepomp zit doorgaans een pomp die sterk genoeg is om het water van de vloerverwarming rond te pompen.
Heb je een warmtepomp? Dan zit achter het buffervat meestal een pomp om het water door de vloerverwarming te pompen.
Daardoor heb je geen verdeler met pompmodule nodig.
De warmtepomp zorgt ervoor dat het water op de gewenste temperatuur is.
De verdeler verdeeld het water over je vloerverwarmingssysteem.
Koelt het water af? De kunststof verdelers zonder pomp zijn er in twee varianten zo heb je de Distriheat kunststof verdeler en een modulaire kunststof verdeler.
Echter zit het verschil ‘m in het aantal groepen.
Zo kan de Distriheat verdeler tot 14 groepen aan, en de modulaire verdeler tot 20 groepen.
Wordt jouw woning verwarmt door middel van stadsverwarming? Dan is het raadzaam navraag te doen bij jouw energieleverancier over de regels omtrent het plaatsen van de verdeler.
Goed om te weten is dat het niet mogelijk is om met stadsverwarming te koelen.
Neem dan contact met ons op via de chat of bezoek onze contactpagina.
Heb je al een verdeler en wil je deze aansluiten? Artikelnr.
Deze MAGNUM Premium rvs Open verdeler is geschikt voor laag temperatuur vloerverwarmingsinstallaties en wordt toegepast als hoofd- of bijverwarming.
Bij laag temperatuur installaties heeft het water wat aangevoerd wordt al de juiste temperatuur waardoor het vrijwel meteen de vloer ingelaten kan worden.
Het water wordt rondgepompt door bijvoorbeeld de pomp van een cv-ketel of een warmtepomp, de verdeler zorgt voor de juiste verdeling over de verwarmingsbuizen.
PlaatsingHet is verstandig om de verdeler op een plek te installeren wat gemakkelijk te bereiken is voor onderhoudswerkzaamheden.
Voor het aansluiten van de buizen is het raadzaam om de unit ongeveer 50 tot 60 cm boven de vloer te plaatsen, lager maakt het aansluiten van de buizen lastiger.
Efficiënt energiegebruik.
De dubbel instelbare thermostatische groepsafsluiters zijn geschikt voor MAGNUM actuatoren.
Met actuatoren is het, i.c.k. met de W-thermostaten en W-controller, mogelijk om per groep of ruimte temperaturen in te stellen.
Dit levert een aanzienlijke energiebesparing op omdat voorkomen wordt dat zones verwarmd worden terwijl dit niet nodig is.
EigenschappenDeze verdeler, gemaakt van rvs (type 4301), is voorzien van 1 inch kogelkranen, 2 automatische ontluchters en 2 vulaftapkranen.
De aansluiting op het cv leidingsysteem is 1 inch binnendraad en afsluitbaar door middel van een kogelkraan.
De groepsaansluitingen zijn geschikt voor koppelingen met ¾ inch Euroconus binnendraad, en voorzien van een professionele flowmeter met een bereik van 0 tot 5 liter per minuut.
Met deze verdeler kun je een 2-groeps vloerverwarming aansturen.
De geadviseerde maximale lengte van de vloerverwarmingsbuis bedraagt 100 meter per groep.
De verdeler is op 6 bar afgeperst en is voorzien van een persrapport, een duidelijke handleiding en een garantiebewijs.
Voor het bevestigen van de verdeler is bevestigingsmateriaal meegeleverd.
Aansluiten groepenSnijd de buis op maat onder een hoek van 90 graden met behulp van een buizensnijder.
De klemkoppeling wordt als volgt aangesloten op de verdeler:
Schuif de wartelmoer over het uiteinde van de buis.
Schuif de klemring op het uiteinde van de buis.
Druk de tule stevig in de opening van de buis.
Schuif de wartel over de klemring en tule en draai deze vast op de buisaansluiting van de verdeler.

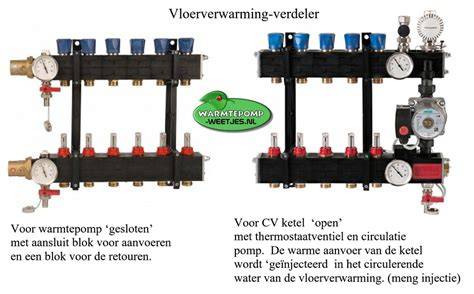

Er zijn twee veelgebruikte soorten verdelers: de open en gesloten vloerverwarming verdeler.
De open verdeler met pomp en de gesloten verdeler zonder pomp.
We leggen je graag uit hoe deze verdelers werken, voorzien van handige tips.
1. Op dit type vloerverwarming verdeler kun je tussen de 2 en 12 groepen aansluiten.
Een ingebouwde pomp zorgt voor de circulatie van steeds hetzelfde water, waaraan warm water uit de cv-installatie wordt toegevoegd als de watertemperatuur te laag wordt.
Een thermostaatkraan regelt dit automatisch.

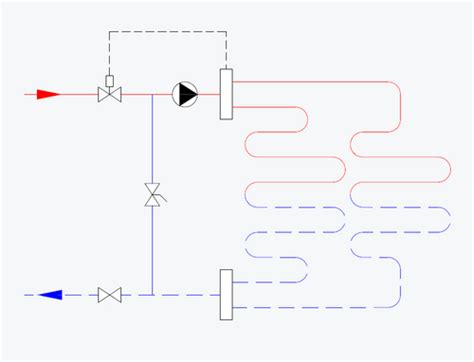

De open verdeler werkt min of meer als hart van je vloerverwarming.
Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen.
Vervolgens stroomt het water vanuit de warmtebron door een thermostaatventiel naar de pomp.
Deze zorgt ervoor dat het warme water naar een verdeelkoker stroomt.
Hier stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in.
In de verdeelkoker zit een meetinstrument dat de warmte van het water registreert.
Is de temperatuur te hoog of te laag, dan geeft het instrument een signaal door aan het thermostaatventiel.
Deze sluit de toevoer vervolgens af.
Het warme water stroomt langzaam door de vloerverwarmingsbuizen en geeft haar warmte af aan de vloer.
Het afgekoelde water komt terug in een verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw op te kunnen warmen.
Vloerverwarmingsgroepen met verschillen in omvang kun je inregelen door middel van inregelafsluiters.
Deze zorgen dat de verschillende groepen onder evenveel druk staan.
Dit is nodig omdat het buizenstelsel van de ene groep veel korter of langer kan zijn dan die van een andere groep.
Op een open verdeler met pomp kunnen debietmeters per groep worden aangebracht, om de doorstroom in liters per minuut af te lezen.
Een andere optie is de toepassing van elektrische kleppen die - aangestuurd door thermostaten - de groepen open en dicht kunnen schakelen.
Heb je vloerverwarming? Bekijk dan eens de mogelijkheden van een warmtepomp.
2. Een gesloten vloerverwarming verdeler heeft geen ingebouwde pomp en kan geen koud en warm water mengen.
Daarom wordt een gesloten verdeler vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur vaak is begrensd op 45°C.
Tip van Abel: De opwarming van het water in de buizen van de vloerverwarming gebeurt veel efficiënter met een warmtepomp.
Is je woning voorzien van stadsverwarming? Dan moet de verdelerunit voor de vloerverwarming aan bepaalde voorwaarden voldoen.
Je energiebedrijf kan je hierover inlichten.
De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten.
Verandert er iets aan de verwarmingsinstallatie in je woning (plaatsen van een nieuwe radiator of vloerverwarming)? Geef dit dan aan de leverancier van de stadsverwarming.
Je leverancier compenseert dan het daarmee gepaard gaande waterverlies in het stadswarmtenet.
Het aanleggen moet in één keer goed, anders wordt het wel een heel duur geintje.
Precis, we hebben het over vloerverwarming en -koeling. Met onze 5 do’s en don'ts weet je zeker dat ontwerp en installatie succesvol verlopen.
Gelukkig is het inregelen daarna een fluitje van een cent met Wavin Sentio!
DO’S en DON'TS
- Bepaal vooraf of een pomp nodig is: Neem je een verdeler met of zonder pomp? Dit hangt af van de vloeroppervlakte. Bij relatief kleine systemen heeft de cv-ketel vaak voldoende capaciteit om het water rond te pompen. Het kantelpunt ligt bij een vloerverwarmingssysteem met 6 à 7 groepen. Bij meer groepen is een verdeler met pomp nodig.
- Kies voor zoneregeling: Veel mensen kiezen bij vloerverwarming voor zoneregeling, zodat ze per ruimte de temperatuur kunnen bepalen. Dit verhoogt niet alleen het comfort, het gaat ook energieverspilling tegen. Huishoudens kunnen hiermee tot wel 21 procent besparen op energieverbruik. Met de Wavin Sentio-app is het eenvoudig om voor elke ruimte een eigen temperatuur in te stellen, zowel tijdens de installatie als daarna voor de bewoners en gebruikers.
- Denk aan de randzone: In sommige situaties, bijvoorbeeld bij een glazen pui, is het verstandig om een randzone in het vloerverwarmingssysteem te maken. Zo voorkom je kouval en creëren we extra warmte en comfort. Hiervoor leg je de leidingen op 100 mm hart op hart (h.o.h.) in plaats van de gebruikelijke 150 mm.
- Kies een slimme plaats voor de verdeler: Denk in de ontwerpfase goed na over de plaats van de verdeler. Kies een plek waar je deze makkelijk kunt installeren, netjes kunt wegwerken en waar ook de cv-leidingen makkelijk naartoe geleid kunnen worden. Een geschikte plek voor de verdeler is de ruimte onder de trap, in de berging of in de muur vlak bij de meterkast. Is de hal klein? Dan is het niet handig de verdeler daar te plaatsen.
- Laat een warmteverliesberekening maken: Een warmteverliesberekening laten maken kost geld en wordt daarom vaak overgeslagen. Toch is het beter om het wél te doen. Deze berekening vertelt namelijk precies hoeveel warmte je nodig hebt om de verschillende ruimtes op temperatuur te krijgen.
- DO: Zoneregeling per groep: Het inregelen per groep of ruimte met een zoneregelaar levert energiebesparing en comfort.
- DON'TS:
- Vloerkoeling: aanvoertemperatuur te laag: Hé, de vloer is nat! Een natuurkundig gevolg van een te lage aanvoertemperatuur. Het Sentio regelsysteem houdt de watertemperatuur, luchtvochtigheid en temperatuur nauwgezet in de gaten zodat je nooit met een natte vloer zit.
- Boren in de vloer: voorkom dat je na het aanleggen moet boren in de vloer. Ook met de tekeningen bij de hand kun je een leiding raken.
- Vloertemperatuur tot 29 graden: Een temperatuur hoger dan 29 graden is niet comfortabel. Met de vooraf ingestelde profielen van Wavin Sentio stel je heel eenvoudig een maximumtemperatuur in.
- Niet-diffusiedichte leidingen: Kies diffusiedichte leidingen om roest en verontreiniging te voorkomen. Bij oudere systemen kan anders een wisselaar nodig zijn.
- Geen dilatatievoegen: Dilatatievoegen voorkomen scheuren door uitzetting van de vloer.
Er wordt uitgelegd hoe een zoneregelaar werkt: de zoneregelaar stuurt de groepen van de verdeler aan via thermische motoren.
Thermische motoren worden elektrisch aangestuurd door de zoneregelaar.
Als een kamer verwarmd moet worden, worden de aan die kamer toegewezen thermische motoren geactiveerd door de zoneregelaar.
De thermische motoren bedienen vervolgens de afsluiters op de verdeler en openen de watertoevoer van de betreffende groepen.
Thermische motoren worden gemonteerd op de afsluiters van de groepen.
De thermostaat stuurt een draadloos signaal naar de zoneregelaar als er verwarmd moet worden in een zone.
Thermostaten zijn bedoeld voor belangrijke zones zoals de woonkamer, keuken, badkamer en kantoor.
Er zijn vier soorten zoneregeling voor vloerverwarming.
Een vloerverwarming verdeler is een cruciaal onderdeel van een vloerverwarmingssysteem.
De verdeler zorgt ervoor dat het warme water uit de cv-installatie gelijkmatig wordt verdeeld door de groepen vloerverwarming.
Hierdoor wordt de warmte gelijkmatig over de ruimte verspreid en ontstaat er een aangename temperatuur in je huis.
Een vloerverwarming verdeler wordt aangesloten bij zowel het infrezen als traditioneel leggen van een vloerverwarming.
Welke soorten verdelers bestaan er?

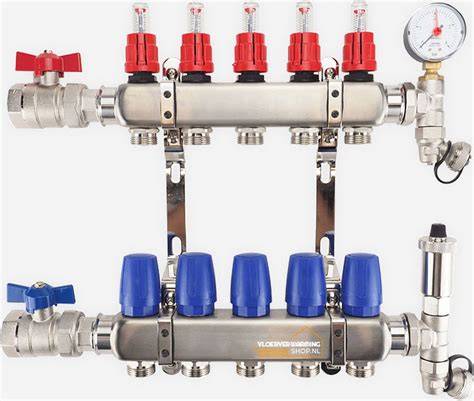

Open verdeler met pomp
De verdeler van je vloerverwarming zorgt ervoor dat het warme water vanuit bijvoorbeeld de cv-ketel of warmtepomp gelijkmatig wordt verdeeld over de groepen vloerverwarming in je vloer.
Gesloten verdeler zonder pomp
De gesloten verdeler zonder pomp mengt het warme water vanuit de warmtebron samen met koud water om de optimale temperatuur te bereiken voor jouw vloerverwarming.
vragen stellen - vraagsoorten: gesloten, open, door- en controle vragen
Open verdeler met een losse pompunit als optie
Combineer het beste van beide werelden met onze innovatieve open verdeler, waarbij de optie bestaat om een losse pompunit toe te voegen.
Met de pomp geïnstalleerd, ben je verzekerd van een krachtige watercirculatie bij hoge temperaturen, wat essentieel is voor maximale warmteafgifte.
Maar wanneer je de pomp eenmaal verwijdert, transformeert deze verdeler zich naadloos naar een geschikte oplossing voor lage temperatuur systemen, waardoor hij efficiënt warmte onttrekt aan de warmtebron zonder enige moeite.
Hoe werkt een vloerverwarming verdeler
Heb je een watergedragen vloerverwarming, dan speelt de verdeler een cruciale rol:
Verwarmen van het water: Het warme water wat uit de warmtebron komt wordt gemengd met koud water, of wordt gelijk over de groepen vloerverwarming verdeeld.
Verdelen van het water: Als het water gemengd moet worden, stroomt het gemengde water door de verdeler, die het verdeelt over de verschillende groepen buizen in de vloer.
Balanceren van de groepen: De flowmeter of instelbare kogelkraan in de verdeler zorgt voor een goede balans tussen de groepen zodat de warmte gelijkmatig wordt verdeeld over de ruimte.
Circuleren van het water: Het water stroomt door de buizen in de vloer en geeft zijn warmte af aan de omgeving. Daarna keert het afgekoelde water terug naar de verdeler en wordt het opnieuw verwarmd om het proces opnieuw te beginnen.
Waarom heb je een verdeler nodig bij Vloerverwarming?
Zonder een verdeler zou het warme water niet gelijkmatig verdeeld worden over de vloerverwarming groepen in je huis.
Hierdoor krijg je ongelijke verwarming in je huis, met sommige kamers die te warm zijn en andere die te koud zijn.
De verdeler zorgt ervoor dat elke kamer de juiste hoeveelheid warmte krijgt, waardoor je overal in huis van een aangename temperatuur kunt genieten.
Installatie en praktische tips
Het is mogelijk om een verdeler zelf te plaatsen, maar een erkende installateur wordt aanbevolen.
Afhankelijk van het type verdeler kun je 2 tot 12 groepen bedijven.
Voor 2 groepen wordt vaak een compacte verdeler gebruikt in kleine cue-situaties.
Belangrijkste temperatuurregelelementen liggen bij de verdeler en de thermostaatkranen.
De ideale watertemperatuur voor een vloerverwarmingssysteem ligt meestal tussen de 35°C en 45°C, afhankelijk van vloer en isolatie.
