Zonnepanelen installeren op een mastiek dak: uitgebreide gids

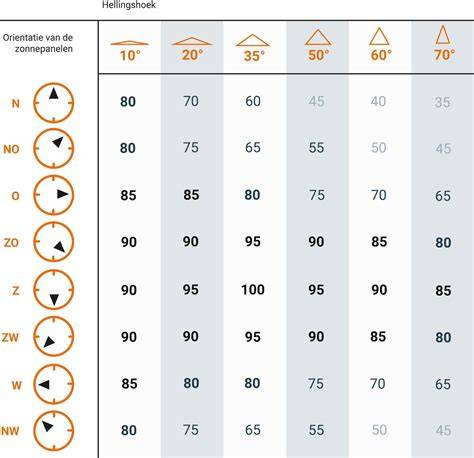

Om erachter te komen of je dak geschikt is voor het plaatsen van zonnepanelen hangt af van een aantal factoren. Deze factoren zijn onder andere: de hellingshoek, de richting, de ruimte, de schaduw en het materiaal van het dak. De hellingshoek van de zonnepanelen is van invloed op de opbrengst van de zonnepanelen. Deze hellingshoek is bij een hoek van 35 graden optimaal. Het rendement-verlies (meestal minder dan 10%) is gelukkig klein wanneer je een steilere of minder steil dak hebt. De zonnepanelen kunnen het beste op het zuiden gericht worden. Maar (zuid)-oost en (zuid)-west zijn met gemiddeld 5-15% lagere opbrengsten ook zeker nog rendabel. De zonnepanelen oost-west plaatsen kan zelfs nog voordelen hebben.

Oriëntatie, hellingshoek en ruimte

De zonnepanelen kunnen op een schuin dak dichter tegen elkaar liggen dan op een plat dak. Wanneer je een plat dak hebt kun je voor een kleinere hellingshoek of een ‘oost-west’ opstelling kiezen, hierdoor passen er meer panelen op. Voor de daken die deels in de schaduw liggen wordt het aangeraden je te laten informeren over micro-omvormers of power optimizers. Het dak van elk huis kan bestaan uit ander materiaal, zo heb je schuine daken van dakpannen, staal en golfplaten. Bij platte daken bestaat er ook verschil in materiaal, zo heb je platte daken van bitumen, mastiek, EPDM of met grind. Voor al deze materialen bestaan verschillende manieren voor het monteren van de panelen.

Voorafgaand aan schuin dak installaties De zonnepanelen worden op schuin dak standaard portrait geplaatst. Als we zonnepanelen in landscape positie plaatsen, moet de aluminium rails verticaal worden gemonteerd. Hierbij aandachtspunten, die van tevoren met u worden besproken en worden meegenomen in ons maatwerk voorstel om uw installatie degelijk en uitvoerbaar te maken. Juiste dakvlak(ken) bepalen. Dakpan of type dakbedekking. Hoe is de toegang tot het dak? Afstand houden tot dakgoot. Wettelijke afstand tot erfgrens. Zijn de nokpannen gemetseld? Kabel door het dak voeren. Waar komt de omvormer. Meterkast locatie. Zorg voor aantal reservepannen. Plaatsen dakhaken op schuin dak met dakpannen. Heeft u dakpannen? Dan worden bij de installatie eerst een aantal dakpannen voorzichtig omhoog geschoven. Wij plaatsen daarna aluminium dakhaken, welke we verbinden aan de dakconstructie (panlatten) onder de pannen. Daarna worden de dakpannen weer netjes over de aluminium dakhaken heen geschoven. Het montagesysteem is zo geplaatst, dat het metaal van de haak precies onder de golf van de pan loopt. Zo komt er geen extra druk op de dakpannen zelf te staan én blijft uw dak waterdicht.

Montage en varianten per dak

Montagerails plaatsen en afwerken Als de dakhaken geplaatst zijn, schuiven we de dakpannen dus weer op hun plek. Nu steken alleen nog de aluminium haken onder de rand van uw dakpannen uit. Daarop bevestigen we een aluminium rails. Daarop worden de zonnepanelen bevestigd. Uw zonnepanelen worden met speciale klemmen aan deze rail vastgeklemd. Als we klaar zijn worden de laatste stukken van de rails netjes afgezaagd. De aluminium rails zit dan onder de zonnepanelen. De uiteindes van de rails worden netjes afgewerkt met zwarte rubberen doppen. Het vormt dus een mooi zwart geheel. Bevestiging op schuin dak met golfplaten Ook op een dak met golfplaten of damwandplaten kan men zonnepanelen bevestigen aan de dakconstructie. Dat gaat vrij eenvoudig, we gebruiken hiervoor de bestaande schroefgaten en de houten balken onder het dak. De golfplaten mogen uiteraard geen asbest bevatten.

Hoe werkt het? Een rijtje bouten met rubberen doppen, waarmee de golfplaat bevestigd is, wordt eerst verwijderd. Deze vervangen wij door een soortgelijke bout (stokschroef). Dit is eigenlijk een gewone golfplaatschroef met een extra stuk eraan waarop wij de rails van de zonnepanelen kunnen bevestigen. Op de stokschroef bevestigen wij de rails en daarop komen de zonnepanelen. Het werkt eenvoudig, maar een belangrijk detail hierbij is dat we de juiste boutlengte kiezen. Bevestiging op schuin dak met bitumen Een schuin dak heeft een hellingshoek vanaf 6%. Wij installeren geen plat dak systemen op een dak met een helling van meer dan 6%. Bij harde wind kan het systeem inclusief ballast dan namelijk gaan schuiven. Heeft u schuin dak met bitumen dakbedekking? In dat geval moeten wij zeker weten dat uw bitumen niet te oud is. Als de leeftijd minder dan 15 jaar oud is, kunnen wij daarop vaak probleemloos een waterdichte constructie installeren. Wij komen in dat geval van tevoren langs, om de onderconstructie van het dak onder het bitumen te bekijken. Dit is nodig om te bepalen hoe we het systeem het best aan de onderconstructie kunnen bevestigen. Is het een houten constructie of zit er nog beton tussen? Is het dak van binnen of buiten geïsoleerd?

Meerdere dakvlakken en omvormers

Zonnepanelen op meerdere dakvlakken plaatsen Soms biedt één schuine zijde van het dak onvoldoende ruimte. Het kan gunstig zijn voor uw rendement om dan meerdere daken of dakvlakken te combineren. Om elk dakvlak optimaal te benutten, dient uw omvormer aan specifieke eisen te voldoen. Welke omvormer(s) u nodig hebt, hangt af van de grootte van het systeem, de verdeling van de zonnepanelen en uw wensen. Heeft u een situatie waarbij de zonnepanelen in verschillende oriëntaties of hellingshoeken komen te liggen? Dan selecteren wij een omvormer waarop meerdere strings worden aangesloten. Dit type heeft meerdere MPPT-trackers. Bij reguliere systemen met twee dakvlakken is een string-omvormer met twee MPPT-trackers vaak afdoende. Bij grotere systemen is ook een goede string-verdeling in combinatie met MPPT-trackers belangrijk. Bij kleinere systemen en bij plaatsing op meer dan 2 dakvlakken kiezen we vaak voor micro-omvormers. Power-optimizer.

Naarmate de installatiedetails complexer worden, kun je kiezen tussen (micro) omvormers en alternatieven zoals power optimizers. Micro-omvormers geven elk paneel zijn eigen omvormer, wat voordelen biedt bij schaduw. Een power-optimizer presteert per paneel op hetzelfde principe. Populaire artikelen over montage Ontdek hoeveel u kunt besparen Klaar binnen 1 minuut. Ruim 10.000+ klanten! 27 september 2017

Plat dak: speciale aandacht en valkuilen

Bij het plaatsen van zonnepanelen op een plat dak is het goed om te kijken wat de resterende levensduur is van het dak en de bedekking. Bij vervanging van het dak moeten de zonnepanelen weer verwijderd worden. De meeste dakbedekking gaat tussen de 20 en de 30 jaar mee. Als de bedekking op korte termijn vervangen moet, is het verstandig om dit eerst te doen. Dit is gelijk een goed moment om het dak te isoleren als dit nog niet gedaan is. Laat je zonnepanelen plaatsen, dan heb je geen vergunning nodig, unless het om een monument gaat. Bij platte daken moet de afstand van de panelen tot de dakrand minimaal gelijk zijn aan de hoogte van de schuingeplaatste zonnepanelen. Een eerste mogelijke valkuil is om niet de meest optimale hellingshoek te kiezen voor je zonnepanelen. Op een plat dak kan je deze namelijk zelf bepalen. De meeste ideale hellingshoek voor zonnepanelen op een plat dak is 35 graden. Let wel op, bij een dergelijke hellingshoek ontstaat er meer schaduw voor de volgende rij zonnepanelen dan bij een kleinere hellingshoek. Je kan in dat geval minder rijen zonnepanelen kwijt op jouw dak. Hoe lager dus de hellingsgraad, hoe kleiner de afstand tussen rijen.

Over het algemeen worden zonnepanelen op een plat dak in rijen achter elkaar geplaatst. Als je daarbij niet voldoende afstand voorziet tussen de rijen, loop je het risico dat schaduw van de voorste rij op de achterliggende zonnepanelen valt. De minimale nodige afstand tussen de rijen is afhankelijk van de hoogte van de zonnepanelen en de breedtegraad. Er is dus geen vaste regel. Meestal kan je de zonnepanelen op een plat dak heel mooi op het zuiden richten, maar het is belangrijk om te achterhalen wat voor jouw situatie de beste richting is. Oost-west opstelling kan meer panelen toelaten en langs de dakrand lopen. De opbrengst per paneel ligt wat lager dan op het zuiden. Het voordeel is dat de opbrengsten beter aansluiten bij het verbruik van een gemiddeld huishouden, vooral in de ochtend op het oosten en in de avond op het westen.

Bij het bepalen van de ballast en draagkracht: de ballast voorkomt dat de panelen bij wind gaan waaien. Gemiddeld is 20-30 kilo ballast per vierkante meter een richtlijn; totaalwaarde hangt af van daktype, hoogte en omgeving. Voor stalen en houten daken is soms een constructie-aanpassing nodig. Voor betonnen daken is dit meestal niet nodig. De kosten voor zonnepanelen op een plat dak liggen gemiddeld tussen €2.800 en €10.800 (excl. btw en incl. plaatsing). Er zijn tal van factoren die de exacte prijs beïnvloeden: type panelen, gekozen materialen, aantal panelen, omvormer, draagstructuur, eventuele aanpassingen in de zekeringskast. Een tabel met prijzen per onderwerp kan nuttig zijn.

Versterkt advies: een zonnepaneel installateur bepaalt hoeveel ballast noodzakelijk is en of je dakconstructie geschikt is. Het rendement van zonnepanelen hangt sterk af van de plaatsing; typisch ligt het rendement tussen 15% en 22% bij verschillende omstandigheden. Op een plat dak kun je vaak meer ruimte benutten, maar de draagstructuur moet zodanig zijn dat ballast aanwezig is en de panelen niet verschuiven. Het advies is altijd om een installatiebedrijf in te schakelen voor maatwerk, inspectie en legplan.

Dakkapellen en bijzondere situaties

Ik heb een dakkapel op de zuidoostkant van mijn huis. Ik denk ook na over zonnepanelen, maar passen die daar nog wel bij? Op zich kan dat. Als de dakkapel een plat dak heeft. En natuurlijk moet er genoeg ruimte zijn. Ja dat kan zeker hoor! Wel is het kwa montage een beetje opletten aangezien op dakkkapellen de zonnepanelen vaak met ballast (tegels oid) op hun plek worden gehouden en de constructie hier op berekend moet zijn. Zuidoost is verder een heel goede kant kwa zon, dus je kan de panelen op een lichte helling plaatsen richting het ZO maar je kan ook met “dakjes” werken als je er dan meer panelen op kan monteren.

Zonnepanelen op een dakkapel plaatsen vereist een gesloten doos of een flinke ballast tegen zware windbelasting. Opgelet: De ondersteunende constructie van de dakkapel moet voldoende sterk en stijf zijn voor de extra belasting want PV-panelen of zonneboiler op een vlak dak hebben een zware belasting nodig om wegwaaien met een zware storm te voorkomen. De ervaringen variëren per aanbieder; sommige leveranciers plaatsen geen panelen op dakkapellen, terwijl anderen dit wel doen met aangepaste systemen. Een grondige dakinspectie vooraf is aan te bevelen.

Praktische checklist

• Controleer hellingshoek en oriëntatie voor optimale opbrengst (idealiter 30-40 graden, zuiden gericht).
• Beoordeel schaduwimpact van bomen, schoorstenen en omliggende bebouwing.
• Kies tussen mono- en poly-zonnepanelen op basis van prijs, rendement en garantie.
• Beslis over omvormer(s): string-, micro-omvormers of power optimizers afhankelijk van schaduw en dakvlakken.
• Bepaal draagconstructie en ballast, zeker op platte daken; bereken gewicht en dakbelasting.
• Overweeg onderhoud en mogelijke dakrenovatie-werkzaamheden tijdens de levensduur van de panelen.
• Controleer of vergunningen nodig zijn (meestal niet, behalve monumenten of beschermde stadsgezichten).

Beschik je niet over de benodigde kennis en ervaring? Dan is het aangewezen om een zonnepaneel installateur in te schakelen. Een installateur bepaalt hoeveel panelen nodig zijn, welk piekvermogen het best past, welk type omvormer en wat een realistische terugverdientijd is. De installatie moet correct en vlot verlopen met een grondige inspectie van het dak en periodiek onderhoud na plaatsing.
