Een technische tekening is een gestandaardiseerde weergave van een object waarin alle noodzakelijke informatie staat voor productie, assemblage en controle. In deze tekst gaan we specifiek in op het weergeven van 60 graden isolatie op een tekening, met aandacht voor aanzichten, arceringen en relevante normen en conventies. We combineren hierbij meerdere fragmenten uit het provided draft om een zo volledig mogelijk beeld te geven van hoe isolatie tekeningtechnisch te plaatsen, inclusief praktische werkwijzen, arceringstechnieken en normen.
Wat is een technisch tekeninzicht en waarom is arcering van isolatie relevant?
In een technische tekening worden zeven kernpunten behandeld: de aanzichten (voor-, boven- en rechterzijaanzicht), doorsneden, maatvoering en toleranties. Een isolatiemateriaal in een dwarsdoorsnede kan met een arcering worden aangeduid om duidelijk te maken waar het materiaal ligt ten opzichte van vaste constructieonderdelen. In AutoCAD en vergelijkbare CAD-programma’s kunnen verschillende technieken worden ingezet om isolatie arcering aan te geven, waaronder hatch patronen, complexe lijntypes en dynamische blocks. De keuze van arcering moet expliciet zijn zodat productie en montage geen misverstanden hebben.
Basisprincipes van tekentechniek rondom isolatie
- Drie hoofdaanzichten geven samen een volledig beeld van het object, waarbij het bovenaanzicht boven het vooraanzicht staat en het rechterzijaanzicht rechts daarvan.
- Bij een aanzicht zie je normaal gesproken slechts twee of drie dimensies; om het hele object te begrijpen gebruik je doorsneden en details waar nodig.
- 60 graden isolatie-arcering kan worden voorgesteld met patronen die de oriëntatie van de isolatiedikte weerspiegelen; dit helpt bij het interpreteren van zowel vlak- als doorbraakoordenen in het ontwerp.
Technische manieren om 60 graden isolatie te tekenen
Er zijn meerdere benaderingen om isolatiemateriaal op een tekening te weergeven, afhankelijk van de gebruikte software en tekeningsnormen:

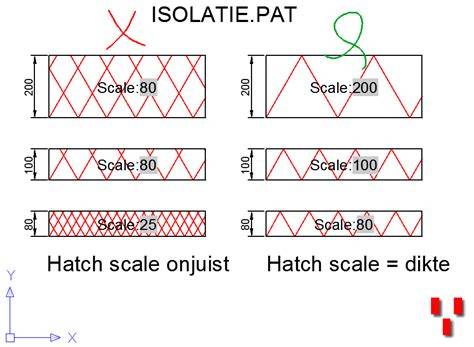

- Arceerpatroon via hatch (bijv. patrooninsluiting INSUL of een zelf gedefinieerd patroon) met een hart-voor-hart afstand die gelijk is aan de isolatiedikte en met hellingshoek 60 graden.
- Gebrauk maken van een complex lijntype zoals BATTING; teken een lijn of polyline op het hart van de isolatie en pas de schaal van het lijntype aan zodat het overeenkomt met de isolatiedikte.
- Dynamisch blok (Dynamic Block) gebruiken via INSERT/ClassicINSERT zodat de isolatie-dikte als parameter kan worden aangepast op schaal en consistentie behoudt.
- AutoLISP/VisualLISP inzetten voor een herhaalbaar en geautomatiseerd patroon, mits licentie en toepassing compatibel zijn met de gebruikte CAD-omgeving.
Belangrijk: vergewis je ervan dat de gekozen methode duidelijk gecommuniceerd is in de tekening en gekoppeld aan de juiste laag; vermijd meerdere service-elementen die verwarring kunnen veroorzaken bij assemblage of nabewerking.
Praktische stappen om isolatie met 60 graden correct te tekenen
- Open de tekening en lees het titelblok voor schaal en tolerantieklasse (bijvoorbeeld ISO 2768-m).
- Bepaal de isolatiedikte en stel een hartafstand in die overeenkomt met de fysieke dikte van het isolatiemateriaal.
- Voeg een arceringspatroon toe langs het dwarsdoorsnede vlak op de juiste hoek van 60 graden; controleer of de arcering de isolatielijn duidelijk volgt en niet overlap met andere onderdelen veroorzaakt.
- Als je een complex lijntype gebruikt (zoals BATTING), zorg ervoor dat de lijnschaal correct is en overeenkomt met de maatvoering van de isolatie.
- Indien mogelijk gebruik een dynamisch blok zodat de isolatiedikte aanpasbaar blijft voor verschillende ontwerpen of productvarianten.
- Controleer de tekening op inconsistenties: open contouren, overlappende lijnen en verkeerde schaalinstellingen kunnen leiden tot fouten in productie.
- Voeg waar nodig detailweergaven toe om kritieke afmetingen en de relatie van isolatie tot aangrenzende onderdelen helder te maken.
Notities over normen, eenheden en toleranties
In technische tekeningen gelden standaarden zoals ISO-normen en ASME-regels. Voor coatings en oppervlakteafwerking zijn er molenrijkten die de ruwheid Ra aangeven; voor isolatie zal de arceringentrategie geen vervorming veroorzaken, maar wel duidelijkheid bieden. Normaliter wordt in CAD-projecten met millimeters gewerkt; de tolerantieklasse (bijv. ISO 2768-m of andere) bepaalt de toegestane afwijkingen. Voor aannames zoals “60 graden” is het essentieel dat de hoeken exact worden duidelijk gemaakt; indien nodig kunnen er extra maatverwijzingen of tolerantieregels worden toegevoegd om zeker te zijn dat isolatie en constructie goed passen.
