Badkamerventilator aansluiten met 2 draden: stap-voor-stap plan

Wanneer je een badkamer ventilator koopt, dan wil je die natuurlijk zo snel mogelijk kunnen gebruiken. Dat gaat het snelste door deze zelf te installeren. Maar hoe doe je dat eigenlijk? In deze blog leggen we op een eenvoudige manier uit hoe je dit het beste kunt doen, onder andere via een handig en uitgebreid stappenplan. Daarnaast vind je onderaan deze blog een handige instructievideo, waarin je kunt zien hoe je zelf een badkamerventilator installeert.

Bij het kiezen en plaatsen van een badkamerventilator is veiligheid cruciaal, zeker in natte ruimtes. Zone-indelingen bepalen waar elektrische apparaten veilig geplaatst mogen worden. Zone 2 is de beste, meest gebruikte en veilige locatie voor installatie van jouw badkamer afzuiging. Een ventilator kan bovendien gekoppeld worden aan licht of aan sensoren, waardoor de lucht snel en efficiënt afgevoerd wordt.

Waar en hoe plaats je de ventilator

Jouw badkamerventilator kun je het beste in zone 2 plaatsen. Zone 3 is ook geschikt, maar vanwege veiligheid en vochtbescherming is zone 1 doorgaans niet geschikt voor standaard 230V ventilatoren. Als je toch in zone 1 wilt installeren, gebruik dan een 12 volt model of een transformator. Bij directe afvoer door de muur kun je kiezen voor een lamellen- of overdrukrooster om tocht en insecten tegen te houden.

Daarnaast is het essentieel dat de afvoerlucht langs een zo kort mogelijke buis naar buiten gaat, met zo min mogelijk bochten. Vaste buizen (zoals spirobuis) geven minder weerstand dan flexibele slang en dragen bij aan een stillere werking. Zorg voor voldoende ventilatieopening onder de deur zodat verse lucht van andere ruimten kan binnenstromen.

Benodigdheden en afstelpunten

• Badkamerventilator geschikt voor jouw afvoerkanalen en gewenste functies (timer, vochtsensor, bewegingssensor, of eenvoudig aan/uit).
• Gereedschap: schroevendraaier, gereedschap voor boren, spanningsmeter, kabelstrippen.
• Vaste ventilatiekanalen en eventueel een terugslagklep (indien gewenst).
• IP-classificatie passend bij vochtige ruimtes (bijv. IPX4 of hoger voor 230V modellen).
• Veiligheidsmaterialen: afdek- en aansluitdozen, waterdichte afdichtingen en slangklemmen.

Belangrijk is de bedrading voor een 2-draad installatie. In veel gevallen wordt gewerkt met de gekoppelde fasedraad (L) en nuldraad (N). Een model met vochtsensor of timer kan extra draden vereisen zoals LT (schakeldraad) of een extra voedingsdraad.

Draden en aansluitingen (2 draden situatie)

Voor een standaard 2-draad installatie sluit je de fasedraad en de nuldraad van de ventilator aan op de overeenkomstige draden uit het net. De exacte benamingen en aansluitvolgorde kunnen per merk/model variëren. Zorg altijd dat de spanning uit staat voordat je begint en controleer met een spanningstester. Als jouw ventilator een timer of vochtsensor heeft, kan het nodig zijn om extra draden te gebruiken of te kiezen voor een model met een ingebouwde oplossing die zonder schakeldraad werkt. In combinatie met een lichtschakelaar kun je de ventilator vaak laten starten wanneer je het licht aandoet, maar controleer altijd de handleiding van het specifieke model.

Tips uit de praktijk: trek de kabel via de kabelinvoer naar binnen en strip de aders netjes op lengte. Verbind N aan N en L aan L. Voor modellen met een vochtsensor of timer kan het nodig zijn om een aparte fase-draad (L) en een nuldraad (N) te gebruiken, en soms zelfs LT als een schakeldraad. Een trekschakelaar kan dan tussen L en LT geplaatst worden om de ventilator aan te sturen zonder direct te hoeven schakelen bij het licht.

Installatie-stappenplan (samengevat)

1. Stroom uitschakelen bij de meterkast en controleren met een spanningstester.
2. Gat maken in muur of plafond op de aangewezen plek in zone 2/3.
3. Aansluitdoos en bevestiging monteren; ventilator voorgeboord plaatsen.
4. Kabels doorvoeren: leid de kabel naar de ventilator, strip de aders op lengte.
5. Bedrading aansluiten: N op N, L op L; eventueel LT/extra draden volgens handleiding.
6. Ventilator bevestigen met pluggen en schroeven.
7. Testen: spanning weer inschakelen en controleren of de ventilator werkt zoals bedoeld.

Let op bij bijzondere installaties: als de ventilator op twee draden werkt, kun je deze direct op de voeding aansluiten zonder schakeldraad. Voor modellen met vochtsensor of timer kan de installatie complexer zijn; volg altijd de handleiding van het specifieke apparaat.

Veiligheidszones, kiezen en afstellen

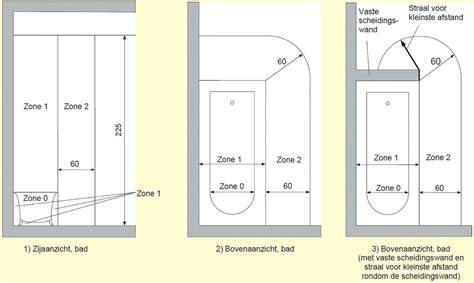

In badkamers gelden zones 0, 1, 2 en 3. Zone 0 bevindt zich in het bad/douchegebied; zone 1 is het gebied direct boven bad of douche; zone 2 omvat een gebied tot ongeveer 60 cm rondom bad of douche; zone 3 ligt verder buiten. Hoe dichter bij water, hoe strenger de eisen. Zone 2 is daarom de beste en veiligste locatie voor de meeste badkamerventilatoren. Als je toch in zone 1 moet installeren, gebruik dan een 12V-model of voeg een transformator toe. Een ventilator in zone 1 moet IPX4-onderhoud hebben of beter, en bij 230V-toepassing is veiligheid extra bepalend.

Als je twijfelt over de elektrische aansluiting, plaatsing of veiligheid, raadpleeg een gecertificeerde installateur. Zo ben je zeker dat de ventilator correct wordt aangesloten en goed functioneert.

Veelgemaakte fouten en oplossingen

• Verkeerde bedrading: controleer de handleiding en gebruik de juiste kleurcodering per merk/model.
• Onvoldoende ventilatiecapaciteit: bereken de kubieke meter van de badkamer en kies een ventilator die daarbij past.
• Slechte positie: zet de ventilator zo dicht mogelijk bij de vochtbron maar vrij van direct watercontact.
• Geen juiste afvoer: zorg dat het ventilatiekanaal naar buiten leidt en niet geblokkeerd is.

Verbinding met licht en sensoren

De meeste badkamerventilatoren kunnen worden aangesloten op de lichtschakelaar zodat de ventilatie automatisch aan gaat bij het licht. Een 5-aderige kabel kan nodig zijn bij sensoren en timers om constante spanning te leveren, zodat de ventilator ook blijft draaien nadat het licht uit is. Voor 2-draad systemen geldt: de ventilator bedraagend via de N- en L-draden kan soms voldoende zijn, maar check de handleiding voor jouw model.

Als de ventilator toch zonder schakeldraad moet werken, gebruik dan een model met interne sensoren of timers die zonder extra draden werken of overweeg een mechanische trekdop/trekschakelaar tussen L en LT als je een timer wilt toepassen zonder grote ingrepen in plafonds.

Onderhoud en nabeschouwing

Maak de ventilator elke drie tot zes maanden schoon en controleer of deze stevig bevestigd is en vrij van vuil of obstakels. Een regelmatige check voorkomt storingen en verlengt de levensduur.

Wil je nog meer vragen? Onze ventilatie-experts staan klaar om je te adviseren bij jouw specifieke situatie en helpen je met offertes en professioneel advies.

Video-instructie:

Bepaal eerst de juiste plek voor jouw badkamerventilator, idealiter in zone 2 of zone 3 en zorg voor voldoende luchttoevoer en minimale weerstand in de afvoer. Met de juiste keuze en correcte aansluiting kun je jarenlang genieten van een efficiënte en stille badkamerventilatie.
