“Tunnelen” is een van de meest toegepaste bouwmethoden. Hierbij wordt beton op de bouwplaats in een tunnelvormige mal gegoten. De bouwer en installateur lopen hierbij tegen verschillende uitdagingen aan; kortere doorlooptijden, personeelstekort, sneller moeten bouwen en beperkingen door stikstofuitstoot op de bouwplaats. Isolectra’s stekerbaar installeren biedt de oplossing voor al deze uitdagingen.
Kant-en-klaar afgeleverd en unieke oplossingen voor tunnelbouw
Kant-en-klare assemblages met speciaal voor deze methode aangepaste kabeldozen worden op de bouwplaats afgeleverd, snel op de bewapening gemonteerd en direct ingegoten in de betonconstructie. Het resultaat? Een enorme tijdsbesparing, zowel bij de montage voor de betonstort als bij de afbouw. Unieke beton gecertificeerde stekerbare installatie We hebben voor onze IP69k waterdichte stekerbare Wieland RST20® installatie een speciale kabel ontwikkeld die in tril- en stampbeton gebruikt kan worden. Het hele systeem is volgens de strengste standaarden gecertificeerd om direct ingegoten te mogen worden in beton. Uiteraard staan wij installateurs en bouwers bij met advies, engineering en assemblage & kitting door onze specialisten. Wij zijn klaar om deze unieke installatiemethode toe te passen in uw proces.
Snel en efficiënt, prefab en kant-en-klaar
De stekerbare installatiedelen worden prefab gemaakt en aangeleverd. Dit scheelt tijd op de bouwplaats. Het systeem wordt kant-en-klaar aangeleverd, direct klaar om in de ruwbouw verwerkt te worden. Ook het afwerken kost minder tijd. Dat betekent minder bouwverkeer en lagere faalkosten. Eenvoudig, duurzaam en efficiënt. Zo hebben wij anderen geholpen Stekerbaar, snel en circulair installeren.
Toepassingen en marktsegmenten
Restproducten en nieuwe componenten komen samen in stekerbare kits voor Waterstate. Pionieren en engineeren. Circulaire stekerbare installatietechniek voor modulaire woningen - Tala. Korte voorbereidingstijd, snelle bouwtijd en volledig plug & play. Snelle oplossing voor het woningtekort. Artikelen over deze markt 09 oktober 2023. Stekerbare installaties voor hoogste ‘hybride’ houten gebouw van Nederland. Haut: uniek in architectuur én duurzaamheid. Leestijd: 2 minuten. 13 december 2021.
LEGO voor installateurs Isolectra maakt het installateurs graag gemakkelijk. “Al meer dan 70 jaar ontwikkelen en v... Leestijd: 4 minuten 22 juli 2021. Een slimme, stekerbare installatie voor iedere woning De stekerbare installaties van Isolectra en Wieland bieden uitkomst in ieder woningbouwproject. Leestijd: 2 minuten 28 augustus 2020.
Tunnelbekisting en gietbouw door de jaren heen

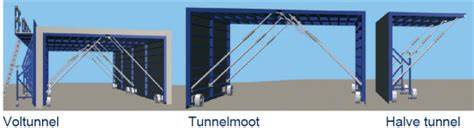

Tunnelbekisting is een speciaal soort bekisting voor beton, waarbij de wanden en de daarop liggende vloer, een beuk genoemd, in één arbeidsgang worden gestort en de volgende ochtend kan worden ontkist. Tunnelbekisting is geschikt voor laagbouw én hoogbouw en er kunnen verschillende cascovormen mee worden gemaakt. Tijdens de bouw wordt er in een dagcyclus gewerkt en binnen dit proces zijn afwijkende breedtes, hoogten en dieptes van een betonnen casco te realiseren. Ook het vervaardigen van schegvormen en uitkragende vloeren zijn geen probleem. De tunnelbekistingen zijn voorzien van uitgekiende mechanismen die het plaatsen en verwijderen eenvoudig maken. Bij halve tunnels kunnen binnen een project eenvoudig verschillende beukbreedtes worden gecreëerd. Het ontkisten van de tunnel vindt plaats door het laten zakken van het tunneldek, dit is het plafond, dat de bovenkant van de wand door de zakbeweging iets naar binnen laat schranken. Vervolgens zakt de gehele bekisting een stukje, waardoor het geheel op een aantal wielen komt te rusten. Deze wielen zijn op vaste afstanden aan de wanden vastgemaakt. Vervolgens rijdt de tunnel met behulp van een lier de beuk over een speciale hangsteiger uit. Zodra de eerste hijsogen eruit steken, worden deze aan de kettingen van de compensatiecilinder vastgezet. Deze hangt in een viersprong die aan een hijskraan is bevestigd. Vervolgens rijdt de tunnel verder uit, terwijl er niet wordt gecompenseerd. Wanneer de achterste hijspunten vrijkomen, worden deze aan de andere twee punten van de viersprong bevestigd. De compensatie cilinder wordt dan verlengd, waardoor alle vier de hijspunten dan evenveel gewicht dragen. Op de achterste rijwielen staat geen druk meer.
Een deel van de nieuwbouwwoningen en appartementen vertoont een trend naar hogere, bredere en diepere casco's. Door het gebruik maken van tunnelbekisting is dit goed uitvoerbaar. Lange lengtes worden gehaald door tunnels op te delen in tunnelmoten. Bij grote overspanningen (breedte van de woning) kunnen halve tunnels worden ingezet. Bij tunnelmoten kan de diepte van de tunnel optimaal worden aangepast aan de diepte van de woning. Bovendien zijn ze lichter en dus gemakkelijker te verplaatsen. Voor weinig voorkomende, sterk afwijkende vloervelden kan een combinatie met breedplaatvloeren worden overwogen. Beukbreedtes tot 9 meter zijn mogelijk. Eind 2018 werd het eerste modulaire viaduct in gebruik genomen. Negen maanden later volgde demontage. Het viaduct ligt nu klaar voor hergebruik. Het project won de Betonprijs 2019. Rijkswaterstaat-medewerker Rob Valk is als adviseur circulaire economie betrokken bij het bouwteam en vertelt over zijn ervaringen.
Cirkulariteit en modulaire bouwstenen voor duurzame bouw
Het concept van modulair herbruikbare betonnen elementen vergelijkt met lego-blokken: de elementen hebben nokken en uitsparingen aan de zijkanten waardoor ze in elkaar passen als een Lego-blokje. De modulariteit maakt hergebruik eenvoudiger en verlaagt de milieubelasting op lange termijn. In de praktijk zien we nu vaak dat viaducten niet het einde van hun technische levensduur halen, maar om functionele redenen eerder gesloopt worden. Hoe zijn jullie tot dit type element gekomen?
Die vraag is onderdeel van het ontwerpproces. Welke criteria zijn allemaal belangrijk voor die elementen? Wil je ze makkelijk kunnen transporteren of wil je maximale flexibiliteit voor hergebruik, dan wil je ze niet te groot. Losse elementen zijn ideaal om op te slaan. We zien veel potentie in losmaakbaarheid. Dus een hele ligger losmaken of bijvoorbeeld een ligger in losse elementen opdelen. Die losse elementen koppelen aan een eindblok en kabels als verankeringsmethode. De Open Leeromgeving Circulaire Viaducten en Bruggen faciliteert kennisdeling zodat innovatie versneld wordt. De belangrijkste inzichten en lessen van het ontwerpen, bouwen en monitoren zijn inclusief achtergronddocumenten online beschikbaar. Kijk voor meer informatie op www.circulairviaduct.nl. In de video is te zien hoe het prototype is gebouwd, gebruikt en gedemonteerd. Het circulaire viaduct heeft de Betonprijs 2019 in de categorie ‘circulair’ gewonnen. Volgens het juryrapport is het viaduct een impuls voor de herbruikbaarheid van betonnen kunstwerken.
Bouw eerste Circulaire Viaduct van Nederland
Betonblokken in opslag en security toepassingen

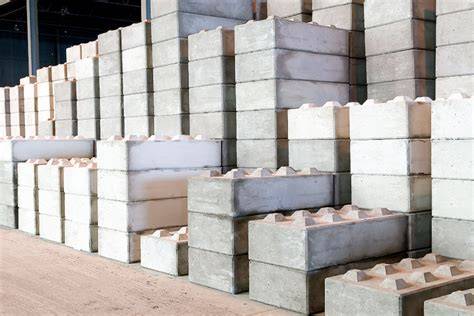

Wanneer een eenvoudige en betaalbare, betonnen scheidingswand wilt maken, zijn betonnen legoblokken de ideale oplossing. Bijvoorbeeld voor een opslag van bulkgoederen, sleufsilo, afscheiding op het terrein of keerwand. Behalve voor deze zaken zijn er nog veel meer toepassingsmogelijkheden voor betonnen legoblokken te bedenken. Zoals de naam al doet vermoeden hebben de blokken heel veel weg van het bekende lego. Ze hebben noppen aan de bovenzijde en de onderzijde heeft uitsparingen. Net als de legoblokken waar u als kind zijnde, en misschien nu nog wel, urenlang mee hebt gebouwd is dat met legoblokken van beton net zo simpel te realiseren. Het is alleen in een veel groter en zwaarde formaat. U stapelt de blokken eenvoudig op elkaar waardoor u op een snelle manier een wand van formaat hebt gebouwd. Betonnen legoblokken van sterke betonkwaliteitBetonnen legoblokken zijn oersterk. Eenmaal opgestapeld kunnen ze zelfs een botsing van voertuigen moeiteloos handelen. Daarom zijn ze uitstekend geschikt als veiligheidsbarrière of als beveiliging van een toegang. Door de legoblokken beton is het voor iedereen direct duidelijk dat er ergens op het terrein onbevoegden geen toegang hebben. Deze blokken worden ook vaak ingezet om een brandmuren te vormen. Dat geeft wel aan hoe sterk de blokken zijn. Ze worden zelfs gebruikt om explosiebestendige muren mee te maken. Het beton waaruit de legoblokken zijn vervaardigd is bestand tegen alle weersinvloeden. Dat betekent dat ze extreme kou, hoge temperaturen en neerslag heel goed aankunnen zonder dat het gaat scheuren, barsten of krimpen. Daardoor zijn betonnen legoblokken zeer duurzaam en hebben ze een lange levensduur.
Betonnen legoblokken kopen Wanneer alleen het allerbeste goed genoeg is maar u niet de hoofdprijs wilt betalen bent u voor betonnen legoblokken rechtstreeks uit de fabriek aan het juiste adres. Ze worden daar in eigen fabriek gefabriceerd waardoor de kosten laag zijn. Het grote voordeel van betonnen legoblokken is dat ze makkelijk op en naast elkaar gestapeld kunnen worden. Doordat ze feilloos in elkaar passen komt er geen betonmortel - of specie aan te pas. Hierdoor zijn ze multifunctioneel en niet alleen als permanente afscheiding inzetbaar, maar ook als tijdelijke wegafzetting bij bijvoorbeeld evenementen en/of wegwerkzaamheden. Zo hoeft u de betonnen legoblokken niet per se op te stapelen, maar kunt u ze ook los op- of langs de weg plaatsen om zodoende wegversperringen te maken. Door het zware gewicht van een betonnen legoblok, is het niet snel mogelijk dat een voertuig hier alsnog doorheen rijdt. Deze toepassing is uiteraard niet alleen als tijdelijke wegafzetting geschikt, maar ook op een permanente manier wanneer u wilt voorkomen dat voertuigen onbevoegd op plekken op uw terrein terechtkomen wat u niet wilt. Ook daarvoor kunt u de megablokken beton gebruiken.
Hoe werken betonnen legoblokken?
Met een legoblok van beton creëert u dus voor een goedkope prijs eenvoudig een zeer stabiele wand. Dankzij de nokken aan de bovenzijde van de blokken en de uitsparingen aan de onderzijde, kunt u alles eenvoudig op elkaar stapelen. Precies zoals het originele Lego-speelgoed werkt. FLEXIBEL STAPELEN EN BOUWEN VOOR AFVALVERWERKINGS- EN RECYCLAGEBEDRIJVEN Betonnen legoblokken zijn ideaal voor het scheiden van gemengd afval. De betonnen legoblokken worden gebruikt voor o.a. voor het stockeren van materialen in bulk, opslagboxen, zoutloodsen of bij recyclageparken. De betonnen legoblokken van Modulobloc zijn eenvoudig te stapelen zonder gebruik van cement of bevestigingsmateriaal. Met Modulobloc kunnen wanden snel en eenvoudig opgebouwd worden. De betonnen legoblokken zijn multi-inzetbaar, geschikt voor tijdelijke of permanente opslag zowel binnen als buiten, makkelijk verplaats- en herschikbaar, ideaal op een bestaande vloer en budgettair voordelig. Het Modulobloc team is in staat om zeer flexibel een passende technische oplossing uit te werken in overleg met de klant.
- KENMERKEN Modulobloc vertrekt vanuit 2 modulematen (60 cm en 80 cm).
- De dikte is conform aan de eisen uit de stabiliteitsstudie en het lastenboek van de klant.
- Er zijn 2 betonsoorten beschikbaar: de standaard kwaliteit van hoogwaardig recyclagebeton (C25/30) en een verbeterde betonkwaliteit (C35/45 - betonklasse XA3/XF4).
- Zowat elke configuratie is mogelijk: rechte muren, L-vormen, U-vormen, gekruiste muren, ....
- Ook muren die niet haaks op elkaar staan zijn mogelijk dankzij de Variobloc.
- De betonnen legoblokken wordt droog gestapeld (zonder lijm of mortel) en de blokken worden steeds in verband geplaatst voor optimale verankering en stabiliteit.
Rb. Den Haag 27 mei 2026, IEF 23597; ECLI:NL:RBDHA:2026:13720 (LEGO Groep tegen Boon Beton). In deze zaak tussen LEGO Groep en Boon Beton staat de vraag centraal of het gebruik van de aanduidingen ‘Lego’, ‘legoblokken van beton’ en ‘betonnen legoblokken’ voor betonnen stapelblokken inbreuk maakt op de bekende LEGO-merken. Volgens LEGO maakte Boon Beton daarmee ongerechtvaardigd gebruik van de reputatie van haar merken. Boon Beton stelde daartegenover dat de term ‘lego’ binnen de bouwsector al jaren wordt gebruikt als aanduiding voor stapelbare modulaire betonblokken en dat sprake was van toegestaan beschrijvend gebruik. De rechtbank gaat allereerst uit van de geldigheid van de LEGO-merken. Vervolgens beoordeelt de rechtbank het beroep van LEGO op de bescherming van bekende merken. Daarnaast verwijst de rechtbank naar uitlatingen van Boon Beton waaruit volgt dat zij zonder gebruik van de term LEGO minder goed vindbaar zou zijn in zoekmachines, omzet zou verliezen en op achterstand zou worden gezet ten opzichte van concurrenten. Volgens de rechtbank volgt hieruit dat Boon Beton voordeel probeerde te halen uit de aantrekkingskracht, reputatie en bekendheid van die merken. Daarmee wordt ongerechtvaardigd voordeel getrokken uit het onderscheidend vermogen en de reputatie van die merken. De rechtbank baseert haar oordeel op de zogenoemde c-grond voor bekende merken. Van een situatie waarin het teken uitsluitend buiten de merkfunctie wordt gebruikt, is volgens de rechtbank geen sprake. Om die reden laat de rechtbank de door LEGO aangevoerde d-grond verder onbesproken. Ook het beroep op beschrijvend gebruik slaagt niet. De rechtbank overweegt dat LEGO beschrijvende verwijzingen in bepaalde gevallen moet dulden, bijvoorbeeld wanneer wordt uitgelegd dat betonblokken een modulair karakter hebben met noppen zoals LEGO-blokjes. Daarbij merkt de rechtbank op dat het woord ‘lego’ begripsmatig niet de betekenis heeft van ‘stapelbare modulaire bouwblokken’, maar wel wordt geassocieerd met stapelbare blokken. Volgens de rechtbank vindt beschrijvend gebruik zijn grenzen in de wijze waarop en de mate waarin naar de LEGO-merken wordt verwezen. Verder verwerpt de rechtbank het verweer dat LEGO door jarenlang niet op te treden zou hebben aanvaard dat ‘legoblokken’ een soortaanduiding is geworden. Dat ook andere marktpartijen vergelijkbare aanduidingen gebruiken, acht de rechtbank niet relevant. LEGO heeft voldoende onderbouwd dat zij structureel investeert in het behoud van de bekendheid en het onderscheidend vermogen van haar merken en tevens optreedt tegen inbreukmakers binnen en buiten Nederland. Uit het gebruik van de term ‘legoblokken’ in publicaties gedurende langere tijd kan volgens de rechtbank niet worden afgeleid dat de merken hun onderscheidend vermogen hebben verloren. Hoewel Boon Beton het gebruik van de aanduidingen inmiddels had gestaakt, ziet de rechtbank aanleiding een verbod op te leggen. Daarbij weegt mee dat Boon Beton de gestelde inbreuk heeft betwist en geen onthoudingsverklaring heeft ondertekend. Aan het verbod wordt een dwangsom verbonden. Daarnaast wordt Boon Beton veroordeeld tot vergoeding van de door LEGO geleden schade, op te maken bij staat.
tags: #betonnen #legoblokken #tunnelbouw
