Fermacell vloerplaten leggen: uitgebreide instructies en handleiding

Fermacell vloerelementen bieden een uitstekende basis voor elk interieur, met voordelen op het gebied van thermische isolatie, geluidsdemping en duurzaamheid. Deze handleiding begeleidt u door het installatieproces, de benodigde materialen en praktische tips voor een succesvolle plaatsing, zowel in nieuwbouw als renovatie.

Voordelen van Fermacell vloerelementen

Fermacell vloersystemen zijn ontworpen voor eenvoudige installatie en bieden tegelijkertijd uitstekende thermische isolatie en geluidsdemping. Een goede vloer vormt de basis van elk interieur, en Fermacell-vloersystemen bieden een ideale oplossing voor wie op zoek is naar kwaliteit, duurzaamheid en comfort. Met uitstekende thermische isolatie en geluidsdempende eigenschappen zijn Fermacell-vloeren niet alleen functioneel, maar ook eenvoudig te installeren - zelfs voor de doe-het-zelver.

De vloerplaten bieden uitstekende geluidsisolatie, warmte-isolatie en zijn bovendien brandwerend. Dankzij het sterke materiaal zijn de vloeren geschikt voor intensief gebruik, bijvoorbeeld in woningen, appartementen en kantoren. Een belangrijk voordeel is dat Fermacell vloerelementen door het tand-en-groef systeem eenvoudig strak en stabiel te monteren zijn. Kortom, een Fermacell vloer combineert comfort en veiligheid met een lange levensduur.

Voorbereiding van de ondergrond

Een stabiele ondergrond is de basis voor een goed gelegde Fermacell vloer. Zorg dat de ondervloer altijd vlak, droog en schoon is voordat je begint. Eventuele oneffenheden moeten worden weggewerkt, omdat deze invloed kunnen hebben op de stabiliteit van de vloer. Het egaliseren van de ondergrond zorgt ervoor dat de vloerelementen perfect passen en voorkomt problemen zoals kraakgeluiden of verschuivingen.

Controleer de ondergrond met een waterpas en zorg ervoor dat eventuele gaten of deuken worden opgevuld met egalisatiemiddel. Dit draagt bij aan een langere levensduur en stabiliteit van de uiteindelijke vloer.

Ontkoppelingslaag en randstroken

Een ontkoppelingslaag, zoals een randstrook of schuimfolie, is nodig om ervoor te zorgen dat de vloer onafhankelijk van de muren kan bewegen. Dit helpt om geluidsoverdracht te minimaliseren en zorgt ervoor dat de vloer vrij kan werken bij temperatuurveranderingen. Het aanbrengen van de ontkoppelingslaag is essentieel voor het voorkomen van spanningen in de vloer, wat kan leiden tot scheuren of andere schade.

Bij houten vloeren moet eerst een laag fermacell® beschermfolie worden aangebracht, die tegen de muur iets omhoog wordt gezet. Deze folie voorkomt het weglekken van de korrels door knoesten of scheuren. Indien er een geheel gesloten onderconstructie (betonvloer) aanwezig is, kan deze laag achterwege blijven. Indien de vloer restvocht bevat of optrekkend vocht mogelijk is, dan dient een dampdichte folie (bijvoorbeeld 0,2 mm PE-Folie) te worden gebruikt.

Legmethode en bevestiging

Fermacell-vloerelementen zijn voorzien van een tand- en groefsysteem, wat het leggen gemakkelijk maakt. Begin in een hoek van de kamer en werk geleidelijk naar de andere kant. Breng lijm aan op de voegen om de platen stevig aan elkaar te verbinden. Het tand- en groefsysteem zorgt voor een stabiele verbinding tussen de platen en voorkomt beweging.

Bij het leggen van de vloerelementen is het belangrijk om nauwkeurig te werken, zodat de voegen goed aansluiten en er geen kieren ontstaan. Dit draagt bij aan de geluidsdempende eigenschappen en stabiliteit van de vloer.

Stappen voor het leggen

1. Breng lijm aan op de tand van het vloerelement. Zorg ervoor dat de lijm gelijkmatig wordt aangebracht om een stevige verbinding te garanderen.
2. Plaats het volgende vloerelement in de groef en druk stevig aan. Gebruik een houten klosje en een hamer om de elementen naadloos aan elkaar te verbinden.
3. Controleer na het leggen van elke rij of de vloer nog steeds waterpas ligt.
4. Nadat alle vloerelementen zijn gelegd, moeten de voegen worden gecontroleerd op eventuele openingen. Deze kunnen worden opgevuld met lijm of voegmiddel om een strak resultaat te garanderen.
5. Zodra de lijm is uitgehard, kan de vloer verder worden afgewerkt met bijvoorbeeld laminaat, parket of tapijt. Het is belangrijk om de vloer goed te egaliseren voordat je een afwerklaag aanbrengt, zodat het eindresultaat er professioneel uitziet.

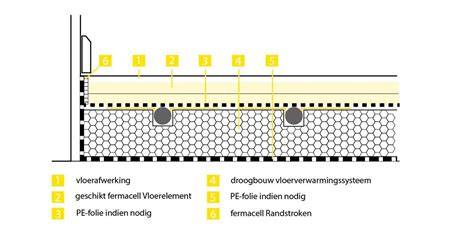

Vloerverwarming en infrezen van leidingsleuven

Voor het antwoord op de vraag hoe Fermacell platen opgehoogd kunnen worden in combinatie met vloerverwarming, wordt verwezen naar de brochure Fermacell systemen voor vloerverwarming, pagina 6. Hierin staat het concept uitgelegd.

Verlijm een 15 mm fermacell Gipsvezelplaat op een willekeurig fermacell Vloerelement, conform hoofdstuk 5 van de brochure ‘Fermacell Vloerelementen - handleiding voor de verwerking. Hierin kan een leidingtracé ten behoeve van vloerverwarming gefreesd worden. De diepte van het leidingtracé mag maximaal 15 mm diep worden gefreesd. Hiermee bevindt het leidingstracé zich volledig in de 15 mm belastingspreidende laag en het fermacell Vloerelement blijft intact. Na het plaatsen van de verwarmingsleidingen kan het leidingtracé worden opgevuld met fermacell® Voegengips om een spaanvlakke afwerkvloer te verkrijgen.

Bij elektrische vloerverwarming komen de verwarmingselementen vaak in de tegellijm, direct onder de tegels. Hierbij zijn vloerelementen geschikt met een isolerende onderlaag. Let op dat er eventueel warmteaccumulatie kan optreden door de afdekking van het verwarmingsvlak, bijvoorbeeld door meubels of andere warmtewerende lagen. De temperatuur in de gipsvezel vloerelementen mag hierdoor niet hoger worden dan 50 °C.

Methode 1 en 2 voor leidingsaanleg

Methode 1: Breng op de Fermacell vloerelementen eerst een Fermacell gipsvezelplaat van 15 mm aan. Frees hierin naar wens een leidingpatroon. De maximale diepte van de leidingsleuven is ook 15 mm. Vul de leidingen na het plaatsen van de verwarmingsleidingen op met bijvoorbeeld Fermacell voegengips of Fermacell egaliseermiddel voor vloeren. Op die manier krijg je een vlakke afwerkvloer. Breng vervolgens de vloerafwerking aan. Zorg dat de extra Fermacell gipsvezelplaat 15 mm verlijmd en geschroefd of geniet is aangebracht (verwijder na uitharding van de lijm eventueel schroeven voor het frezen).

Methode 2: Frees een leidingsleuf van maximaal 15 mm diepte in de Fermacell vloerelementen in. Gebruik hiervoor het Fermacell vloerelement met vilten isolatielaag (2E26). Deze bestaat uit tweemaal 12,5 mm Fermacell gipsvezelplaat met 9 mm viltplaat. Minimale vereiste voor leidingsleuven is een element van tweemaal 12,5 mm Fermacell gipsvezelplaat. Vul eventueel de leidingen na het plaatsen van de verwarmingsleidingen (maximale diameter ≤14 mm) op met bijvoorbeeld Fermacell voegengips of Fermacell egaliseermiddel voor vloeren. Breng over het hele oppervlak een 10 mm Fermacell gipsvezelplaat aan als belastingspreidende laag. Zie voor instructies blz. 30-31 van de handleiding voor de verwerking van vloerelementen van Fermacell.

Aandachtspunten bij infrezen (2E26)

Bij het infrezen van het Fermacell vloerelement 2E26 heb je twee opties. Je kunt het infrezen doen tot <10 mm + 10 mm belastingspreidende laag of tot <15 mm. Hieronder zetten we uiteen waar je op moet letten bij de verschillende opties.

• Optie <10 mm infrezen + 10 mm belastingspreidende laag: Bij deze diepte van infrezen blijf je in de toplaag van het vloerelement (12,5 mm dik). Door de 10 mm infrezingen wordt de plaat verzwakt. Hierdoor is het vloerelement 2E26 niet meer 60 min. brandwerend van boven naar beneden. Om de oorspronkelijke stabiliteit terug te krijgen en om ook weer 60 min. brandwerend te zijn, moet je een 10 mm belastingspreidende Fermacell gipsvezelplaat op het vloerelement aanbrengen. De sleuven kun je aanhelen met Fermacell voegengips of Fermacell egaliseermiddel voor vloeren. De opbouwhoogte is 34 + 10 mm = 44 mm.
• Optie 15 mm infrezen: Deze optie is exclusief vrijgegeven voor JK Vloerverwarming uit Ede. Gezamenlijk garantiesysteem. Slijpstof wordt hergebruikt. Dit wordt gemengd met JK-dichtzetmassa om de sleuven aan te helen. De brandwerendheid is 30 minuten van boven naar beneden. De standaard opbouwhoogte is 34 mm. Bij het toevoegen van een extra 10 mm belastingspreidende laag wordt de brandwerendheid 60 minuten.

Verwerkingsopties stap-voor-stap (algemeen)

Verwerkingsoptie 1

1. Gebruik een industriële stofzuiger of bouwstofzuiger om stof en vuil van de ondergrond en het leidingstracé weg te nemen.
2. Nadat je de ondergrond en het leidingstracé stof- en vuilvrij hebt gemaakt, plaats je de Fermacell randstroken. Plaats deze randstroken langs alle muren, obstakels, pijpen en rondom de verwarmingsbuizen. Zorg er te allen tijde voor dat de stroken stevig zijn bevestigd en strak tegen de muren aanliggen.
3. Plaats de gekozen Fermacell vloerelementen strak tegen de randstroken langs de wanden en verlijm ze onderling met Fermacell vloerelementen montagelijm. Gebruik de Fermacell snelbouwschroeven om de vloerelementen onderling te bevestigen. Daarbij is het belangrijk om de platen NIET vast te schroeven aan de ondergrond om beweging en contactgeluidisolatie te voorkomen.
4. Vervolgens kun je de vloerverwarmingsleidingen plaatsen in het leidingstracé. Houd bij het frezen rekening met de geplaatste schroeven of verwijder deze indien nodig.
5. Zet de leidingsleuven dicht met Fermacell voegengips. Ben je van plan om bij de eindafwerking tegels te gebruiken? Gebruik dan Fermacell flexibele tegelijm om de leidingsleuven dicht te zetten, voordat je de tegels plaatst.

Verwerkingsoptie 2

1. Verwijder stof en vuil van de ondergrond en het leidingstracé met een industriële stofzuiger of bouwstofzuiger.
2. Nu de ondergrond en het leidingstracé stof- en vuilvrij zijn, plaats je de Fermacell randstroken. Deze randstroken plaats je langs alle muren, obstakels, pijpen en rondom de verwarmingsbuizen. Zorg ervoor dat de stroken stevig zijn bevestigd en strak tegen de muren aanliggen.
3. Leg de gekozen Fermacell vloerelementen strak tegen de randstroken langs de wanden en verlijm ze onderling met Fermacell vloerelementen montagelijm. Schroef de vloerelementen onderling met Fermacell snelbouwschroeven. Om verschuiving en contactgeluidisolatie te voorkomen, is het belangrijk om de platen NIET vast te schroeven aan de ondergrond.
4. Plaats nu de vloerverwarmingsleidingen in het leidingstracé. Denk bij het frezen aan de geplaatste schroeven of verwijder deze indien nodig.
5. Maak nu de Fermacell flexibele tegellijm aan in een schone emmer of speciekuip. Volg hiervoor de aanwijzingen op de verpakking. Vervolgens breng je de lijm gelijkmatig aan met een kam van 8x8 cm.
6. Nadat je de flexibele lijm hebt aangemaakt, druk je de Fermacell gipsvezelplaten haaks op de legrichting van de gekozen vloerelementen. Doe dit met een schuivende beweging in de lijm, zodat de onderkant van de gipsvezelplaat volledig met lijm bedekt is. Eventueel kun je het nog aankloppen met een rubberen hamer.
7. Breng de Fermacell gipsvezelplaten aan met een minimale verspringing van 200 mm. Het is belangrijk om plaatnaad (Fermacell gipsvezelplaat) op plaatnaad (vloerelement) te voorkomen. Houd er ook rekening mee dat de vloer pas na 24 uur beloopbaar is.

Droge egalisatie en onvlakke vloeren

Ook op onvlakke vloeren kunnen fermacell® Vloerelementen worden toegepast met behulp van speciale droge egalisatiekorrels. Voor het aanbrengen van een egalisatielaag met fermacell® droge egalisatie korrels dient als volgt te werk te worden gegaan: Bij houten vloeren eerst een laag fermacell® beschermfolie aanbrengen, die tegen de muur iets omhoog wordt gezet. Indien de vloer restvocht bevat of optrekkend vocht mogelijk is, gebruik een dampdichte folie (bijvoorbeeld 0,2 mm PE-Folie). Daarna de egalisatiekorrels uitspreiden. De egalisatiekorrels met een rei of lat tot een vlakke ondergrond streken. Door de hoekige vorm grijpen de korrels in elkaar, wat zorgt voor een stabiel korrelbed.

In toepassingsgebied 2 t/m 4 kunnen de Fermacell Droge egalisatiekorrels worden toegepast van 10 - 60 mm. Indien grotere hoogteverschillen van toepassing zijn, kunnen niveauverschillen tot 120 mm worden overbrugd met de 30 mm dikke fermacellTM Honingraatelementen gevuld met honingraatkorrels. Er zijn ook mogelijkheden in combinatie met drukvast isolatiematerialen.

Natte ruimten en afdichting

Fermacell® Vloerelementen kunnen worden toegepast in natte ruimten zoals badkamers. De vloerelementen moeten in het sproeibereik en oppervlakten die regelmatig nat worden, worden beschermd tegen vochtindringing. Dit houdt in dat de gehele vloer in dit soort ruimten wordt voorzien van een afdichtingssysteem.

Scheidingswanden en woningencheidende vloeren

Op Fermacell® Vloerelementen kunnen lichte scheidingswanden worden geplaatst met een maximale lijnlast van 200 kg/m'. Gipsblokwanden, cellenbetonwanden, kalkzandsteenwanden, porisowanden en andere lijmblokkenwanden of metselstenenwanden zijn niet toegelaten, omdat dit soort wanden al bij kleine vervormingen scheuren kunnen vertonen.

Aan woning- en appartementscheidende vloeren worden eisen gesteld op het gebied van brandwerendheid en geluidisolatie. Bij nieuwbouw is dit vaak 60 minuten WBDBO (weerstand tegen brand doorslag en brand overslag) en een DntAk >= 52 dB en LnTA <= 54 dB. Een bestaande houten vloer maakt u eenvoudig woningscheidend door toepassing van minerale wol tussen de balken, een strookje fermacell® Gipsvezelplaat bevestigd tegen de onderkant van de balklaag, een dubbel CD 60/27-profiel voorzien van een 12,5 mm fermacell® Gipsvezelplaat afgehangen aan de balklaag (bij voorkeur op trillingsarme afhangers). Op de bestaande vloer past u een vloerelement type 2E26 toe.

Technische specificaties en voegtechnieken

Fermacell® Vloerelementen zijn niet draagkrachtig en zijn dus niet als zodanig inzetbaar. Er dient te allen tijde eerst een draagkrachtige constructie te worden gemaakt.

Er zijn verschillende voegtechnieken mogelijk voor Fermacell platen, waaronder de lijmvoegtechniek en de AK-voegmethode. Het is essentieel dat de voegen stofvrij zijn voor een goede hechting. Afhankelijk van de toepassing en de gewenste afwerking kunnen deze technieken worden toegepast.

Aansluitingen met scheidingsstroken, wapeningsstroken of plafond vereisen specifieke aandacht. Zorg voor correcte afdichting en bevestiging om de integriteit van de constructie te waarborgen.

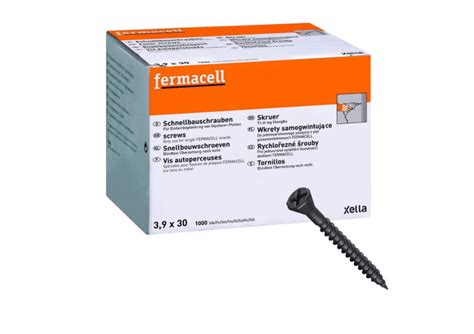

Bevestigingsmiddelen en tegels

Bij het leggen van vloerelementen kun je verschillende bevestigingsmiddelen gebruiken. Je kunt kiezen voor schroeven of nagels. Volg bij het leggen van de vloerelementen altijd de Fermacell handleiding voor verwerking. Hieronder vertellen we je wat meer over de bevestigingsmiddelen.

Vastzetten met schroeven: Wanneer je kiest voor de optie van schroeven, verlijm je vloerelementen onderling verlijmen en schroef je deze vast met Fermacell snelbouwschroeven 3,9 x 22 mm h.o.h. 200 mm. Voordat je begint met het infrezen in de 2E26 moet je alle schroeven uit het vloerelement halen.

Voor zowel keramische tegels (dikte = ≥9mm) als natuursteentegels (dikte = ≥15 mm) gelden de maximale tegelformaten van 450x450 mm. Lengte-breedte verhouding: van 1:1 tot 2:1.

Kostenindicatie

De kosten voor het installeren van een Fermacell vloer kunnen variëren afhankelijk van de oppervlakte, de ondervloer en de gewenste afwerking. Gemiddeld liggen de prijzen voor het materiaal tussen de €25 en €35 per m², afhankelijk van het type Fermacell platen en eventuele isolatielagen. Voor een vloer van 50 m² komt dit neer op ongeveer €1.000 tot €1.750 aan materialen.

De arbeidskosten verschillen per aannemer, maar reken doorgaans op €25 tot €40 per m² voor het leggen, lijmen en afwerken van de vloer. Dit betekent dat de totale investering kan oplopen tot €45 tot €75 per m². Voor een gemiddelde woonkamer kan dit dus uitkomen op een bedrag tussen de €2.250 en €3.750. Extra kosten kunnen ontstaan bij het egaliseren van de ondervloer of het toevoegen van geluids- en warmte-isolatie.

Productoverzicht en geschikte elementen voor infrezen

Wil je Fermacell vloerelementen infrezen? Kies dan voor de onderstaande elementen: Fermacell 2E22 vloerelement, Fermacell 2E26 vloerelement, Fermacell 2E33 vloerelement. Let op! Andere Fermacell vloerelementen zijn niet geschikt voor het infrezen van leidingsleuven!

Freesbewerking: Voor de bovengenoemde Fermacell vloerelementen mogen leidingsleuven worden gefreesd met een maximale diepte van 15 mm. Hierin kun je vervolgens vloerverwarmingselementen tot 14 mm in aanbrengen.

Waarom Fermacell Therm25 en producten voor droge binnenafbouw?

Therm25 is een systeem wat bestaat uit een massieve 25mm dikke Fermacell plaat waar leidingsleuven ingefreesd zijn. Aangezien dit systeem voor veel diverse doeleinden toegepast kan worden, verwijzen we voor verdere info naar de site van Fermacell.

Ontdek ons uitgebreide assortiment van fermacell® gipsvezelplaten voor wand en plafond, fermacell® vloerelementen voor droge dekvloeren en fermacell® Powerpanel producten voor natte ruimtes binnenshuis én geveltoepassing. Hoogwaardig plaatmateriaal voor droge binnenafbouw, voor houtbouw, prefab bouwsystemen en effectieve vloerconstructies. Van standaard dragende wandplaten tot vloerverwarmingselementen en varianten voor vochtige ruimtes en brandwerende toepassingen.

Praktische tips en aanbevelingen

• Volg bij het leggen van de vloerelementen altijd de Fermacell handleiding voor verwerking.
• Gebruik bij infrezen een industriële stofzuiger om stofvorming te beperken en slijpstof af te voeren.
• Houd bij het frezen rekening met schroeven en bevestigingen en verwijder deze indien nodig.
• Monteer randstroken en ontkoppelingslagen zorgvuldig om beweging en contactgeluid te minimaliseren.
• Egaliseer de vloer indien nodig met Fermacell droge egalisatiekorrels of ander geschikt egalisatiemateriaal.
• Denk aan de maximale temperatuurbeperkingen bij vloerverwarming: de temperatuur in de gipsvezel vloerelementen mag niet hoger worden dan 50 °C.

Fermacell vloerelementen zijn erg populair. De laatste jaren wordt er ook steeds vaker voor gekozen om vloerverwarmingsleidingen aan te brengen in de vloerelementen. Zo krijgen jouw klanten lekkere warme voeten en creëer je een aangename temperatuur in de ruimte. Maar, aan welke voorwaarden moet je voldoen? Welke methodes kun je allemaal toepassen? En ook niet onbelangrijk, hoe bevestig je de vloerelementen? Onze productspecialist bouwstoffen, Henk Oskam, legt je hier meer over uit.
