VELUX dakramen zijn een populaire keuze voor iedereen die op zoek is naar meer natuurlijk licht en ventilatie in de woning. Met een breed scala aan dakraam maten en types biedt VELUX voor bijna elke behoefte een passende oplossing. Of je nu een oud dakraam wilt vervangen of een nieuw dakraam wilt installeren, het kan allemaal. Het vinden van de juiste maat en stijl is niet altijd even eenvoudig, maar cruciaal voor een geslaagd project. Velux dakramen zijn beschikbaar in een verscheidenheid aan standaardmaten, die worden aangeduid met specifieke codes. Deze codes, zoals GGL, GGU, PK, MK, CK en SK, gevolgd door een numerieke aanduiding, geven de afmetingen aan.
Het typeplaatje van een VELUX dakraam geeft de precieze informatie over het dakraam: het type, de maat, de variant en de productiecode. Het type, de maat en de variant zullen bekend voorkomen als je eerder naar VELUX ramen hebt gekeken. De maatcodes duiden de breedteklasse aan en het nummer geeft de hoogte aan; MK06 staat bijvoorbeeld voor een afmeting van 78×118 cm. Oudere codes zijn door de jaren heen gewijzigd, maar vaak is het mogelijk om met een omrekentabel de nieuwe maatcode te vinden terwijl de maat meestal gelijk blijft.
Zo herken je de huidige maat en type zonder maatcode
Om de maatcodes van oudere dakramen te achterhalen kun je het typeplaatje controleren, meestal rechts op de kop van het draaiende gedeelte achter de ventilatieklep. Als het typeplaatje verdwenen of onleesbaar is, kun je uiterlijke kenmerken gebruiken zoals glasvloeren, glaslatten en houtafwerking om de generatie te bepalen. Velux ramen hebben verschillende generaties gehad: voor 1991 vaak enkel glas, 1990s modellen met verbeterde isolatie, en vanaf 2014 HR++ beglazing met betere isolatie en ventilatie.
De maten van de nieuwste generatie bestaan uit 2 letters en 2 cijfers, bijvoorbeeld SK06 met afmetingen 114×118 cm. Oudere dakramen van vóór 2013 hadden vaak geen ‘K’ in de maatcode en oudere codes zoals GGL-4 of GGL-6 kunnen via omrekening passend gemaakt worden naar CK04 of CK06, afhankelijk van de situatie. Als je raam een oud model is, kun je het beste de exacte maat controleren met de breedte- en hoogte-maten en vervolgens de passende nieuwe maatcode opzoeken in het overzicht van Velux maten.
Belangrijke stappen bij vervanging van een oud VELUX dakraam
- Meet altijd zorgvuldig de breedte (B) en hoogte (H) van de dakopening en let daarbij op het glasoppervlak.
- Bekijk het typeplaatje - indien aanwezig - voor exacte type- en maatcode en productiecode.
- Controleer of de code overeenkomt met de huidige Velux collectie en gebruik eventueel een omrekentabel om de juiste vervangende maatcode te vinden (bijv. oude GGL-6 of GGL-104 naar CK04).
- Bij vervanging van een oud raam kan het nodig zijn om de aftimmering te vernieuwen, afhankelijk van de nieuwe generatie en de specifieke aansluiting.
- Let op de maatvoering na vervanging: meestal blijft de buitenmaat hetzelfde, maar de inbouw- en aftimmeringslatten kunnen verschillen.
Specifieke vervangingsscenario’s
Vervangen van GGL-4 naar SK06: de klassieke GGL-4 had 114×118 cm en werd vervangen door nieuwere generaties met betere isolatie en onderhoudsgemak. CK04 is een compacte CK04 (55×98 cm) die veelvuldig toegepast wordt in kleinere ruimtes zoals overgangen en zoldertjes.
Oude codes vervangen door CK04: bij codes zoals GGL-6, GGL-104 of GGL-C04 kan CK04 vaak de juiste vervanging zijn, zodat de raamopening in de bestaande sparing past. Voor GGL-2, GGL-3, GGL-4 geldt dat oude frames met moderne generaties kunnen worden vervangen zonder af te timmeren, maar soms dient ook de aftimmering vernieuwd te worden.
Verschillen tussen type en uitvoering: CK04 is beschikbaar in GGU (kunststof tuimelvenster) en GGL (houten tuimelvenster). GGU-CK04 biedt vochtbestendigheid en onderhoudsgemak, terwijl GGL-CK04 een warme houten uitstraling biedt. Glasopties zoals HR++ of driedubbel glas (triple) zijn beschikbaar en kunnen worden aangevuld met anti-dauw coatings of warmtewerende beglazing.
Onderhoud en levensduur
Een Velux dakraam gaat doorgaans 20 tot 25 jaar mee, afhankelijk van onderhoud en montage. Condensvorming tussen glaslagen, rot in het houtwerk en lekkages zijn tekenen dat vervanging of renovatie overwogen moet worden. Modernere dakramen hebben betere isolatie en ventilatie, waardoor energiekosten mogelijk dalen en wooncomfort toeneemt.
Onderhoudstips
- Regelmatig schoonmaken van het kozijn en beglazing; controle op soepele beweging van scharnieren.
- Jaarlijks controleren van filters, gootstuk en buitenzijde op vuil of bladeren.
- Bij lakafwerking: gebruik onderhoudssets om het raam op te knappen; renovatiegootstukken kunnen bij vervanging handig zijn.

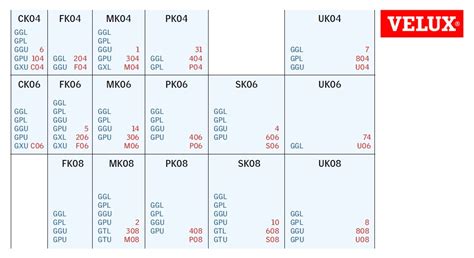

Overzicht van velux maten en codes
De smalste vensters zijn CK01, CK02, CK04 en CK06; het grootste raam is UK10 (160×134 cm). Het hoogste raam is MK10 (180×78 cm). In onderstaande tabellen vindt u de afmetingen en bijbehorende codes per generatie:
| Nieuwe generatie | Breedte (mm) | Hoogte (mm) | Codes |
|---|---|---|---|
| CK01 | 550 | 660 | PK25, CK01, SK01 |
| CK02 | 780 | 978 | CK02 |
| CK04 | 780 | 1180 | CK04, FK04, MK04, PK04, UK04 |
| CK06 | 780 | 1398 | CK06, FK06, MK06, PK06, SK06, UK06 |
| CK08 | 780 | 1600 | FK08, MK08, PK08, SK08, UK08 |
| MK10 | 780 | 1800 | MK10, PK10, SK10, UK10 |
Oude VELUX dakramen maten (2001-2013) en aanvullende details zijn ook samengevat in de bronnen. Let op: assortiment en codes kunnen per leverancier verschillen; Raadpleeg altijd officiële lijsten of een vakinstallateur voor exactere referenties bij jouw bouwjaar en model.
Aanvullende hulpmiddelen voor identificatie
Het typeplaatje biedt de belangrijkste gegevens: typecode, maatcode, serienummer en productie-informatie. Voor dakramen geproduceerd na 1968 bevindt zich dit plaatje aan de buitenrand van het raamkozijn. Voor enkele oudere modellen kan de locatie variëren, maar is doorgaans zichtbaar wanneer het raam geopend wordt. Met het typeplaatje kun je snel bepalen of een vervanging mogelijk is en welke onderdelen compatibel zijn.
Wil je weten hoe oud jouw Velux dakraam is? Het bouwjaar bepaalt welke onderdelen geschikt zijn en welke renovatieopties er bestaan. Velux dakramen gaan gemiddeld 20 tot 30 jaar mee; bij oudere ramen kunnen glas vervangen of het complete raam vernieuwen logischer zijn afhankelijk van de staat van kozijn en beglazing.
Een dakraam opmeten | Voorbereiding op de installatie en vervanging van een dakraam
Naast de Velux-collectie bestaan er ook andere merken zoals FAKRO en RoofLITE met vergelijkbare identificatiecodes. Voor het kiezen van rolgordijnen of verduistering is het handig om de codes op je raam te kennen zodat je passende producten kunt bestellen zonder te meten.
Praktische samenvatting
- Zoek het typeplaatje op het draaiende deel, meestal rechts achter de ventilatieklep.
- Noteer typecode en maatcode; gebruik omrekentabellen indien nodig.
- Als je raam vervangen wordt, behoudt de maat doorgaans de buitenafmetingen, maar de binnenafwerking kan wijzigen.
- Bij renovatie kan gekozen worden voor renovatiegootstukken afhankelijk van je dakbedekking.
- Onderhoud prolongs de levensduur; ga voor HR++ glas voor betere isolatie.
