In de praktijk blijkt dat breedplaatvloeren niet altijd voldoende sterk zijn. Dit heeft in het verleden zelfs wel eens tot incidenten (een instorting) geleid. In 2017 bezweek de (bollen)vloer van de in aanbouw zijnde parkeergarage bij Eindhoven Airport. Bent u eigenaar van een gebouw met breedplaatvloeren? Twijfelt u aan de constructie? Al meer dan 50 jaar worden breedplaatvloeren gebruikt in de Nederlandse bouw. De breedplaatvloer is een geprefabriceerde, gewapende betonvloer (de schil van de breedplaat is vaak 50 -60 mm dik) met daarop een ‘druklaag’ van beton van 200-300 mm of meer. Bij breedplaatvloeren is aan de onderzijde van de vloer sprake van v-naden met een hart op hart afstand van 2,4 meter. Deze naden zijn duidelijk zichtbaar als de vloer aan de onderzijde niet verder is afgewerkt of is voorzien van een systeemplafond.
Wat zijn breedplaatvloeren en hoe werken ze?
Een breedplaatvloer bestaat uit prefab platen die op de bouwplaats worden afgestort met extra beton en wapening, waardoor je een strakker plafond krijgt en meer ontwerpvrijheid hebt. De Dycore breedplaatvloer bestaat uit een geprefabriceerde betonschil en is voorzien van plaatwapening en tralieliggers en wordt veel toegepast in de woning- en utiliteitsbouw. De breedplaatvloer bestaat uit een betonnen schil van 50, 60 of 70 mm compleet met de constructief benodigde plaatwapening en doorlopende tralieliggers. Op de bouwlocatie aangekomen wordt een 4- of 8-sprong aan de tralieliggers bevestigd en kan de breedplaatschil gehesen en gemonteerd worden op de dragende wanden en/of een onderliggende constructie van stempels. De aanwezige tralieliggers dienen, behalve als hijsmiddel, de plaat tijdens het afstorten van de druklaag voldoende sterkte en stijfheid te geven, te zorgen voor de onderlinge samenhang van de prefab schil en de druklaag en hebben een supportfunctie voor de aan te brengen bovenwapening. In de druklaag kunnen onder meer (elektra-) leidingen en mechanische ventilatiekanalen worden opgenomen.
Een breedplaatvloer is ook een vrijdragende systeemvloer voor woning- en utiliteitsbouw. De breedplaatvloer vormt een slimme combinatie van prefab en traditioneel beton storten. Een belangrijk voordeel van de breedplaatvloer is de snelheid waarmee je kunt bouwen. Doordat de onderzijde van de vloer prefab wordt aangeleverd, bespaar je aanzienlijk op bekistingswerk. Daarnaast zijn de breedplaten maatvast en direct verwerkbaar op de bouwplaats. In combinatie met een strakke planning en betrouwbare levertijden zorg je ervoor dat je bouwproject zonder vertraging doorgaat.
Voordelen, nadelen en toepassingen
Breedplaatvloeren bieden duurzaamheid en sterkte, waardoor ze geschikt zijn voor diverse toepassingen. De combinatie van prefab platen met een ter plaatse gestorte druklaag zorgt voor een robuuste en stabiele vloerconstructie, wat de structurele integriteit versterkt. Daarnaast heeft beton van nature een lange levensduur. Daarmee zijn breedplaatvloeren uitstekend bestand tegen slijtage en zware belasting. Breedplaatvloeren geven ontwerpers en architecten de flexibiliteit om aan specifieke projecteisen te voldoen. De aanpasbaarheid van deze vloeren is een groot voordeel, omdat de platen op maat kunnen worden gemaakt om te voldoen aan de specificaties van elk project. Daarnaast bieden breedplaatvloeren diverse esthetische opties. Ze kunnen namelijk worden afgewerkt met verschillende texturen en kleuren. Dit zorgt ervoor dat ze niet alleen functioneel zijn, maar ook visuele aantrekkingskracht bieden. Breedplaatvloeren bieden niet alleen structurele voordelen, maar ook voordelen op het gebied van isolatie en geluidsdemping. De dikke structuur van de vloer draagt bij aan thermische isolatie, waarbij een stabiele binnentemperatuur wordt gehandhaafd en energiebesparing mogelijk is. Daarnaast bieden breedplaatvloeren ook akoestische isolatie. Dit maakt het ideaal voor toepassingen waar geluidsisolatie van belang is.
Het installatieproces van een breedplaatvloer is een goed gecoördineerd en relatief snel proces, dat bijdraagt aan de populariteit van dit vloersysteem in de bouwsector. De prefab breedplaten sluiten nauwkeurig op elkaar aan. Hierdoor is de maatvoering betrouwbaar en worden correcties tijdens de uitvoering beperkt. Een breedplaatvloer draagt bij aan arbeidsbesparing op de bouwplaats. Minder bekistingswerk betekent minder handelingen en minder manuren. Daarnaast verhoogt een breedplaatvloer de veiligheid. De prefab platen vormen direct een beloopbaar oppervlak, waardoor het risico op valgevaar kleiner wordt. De breedplaatvloer is goed te combineren met andere vloer- en fuderingsoplossingen. Denk aan toepassingen in combinatie met systeemvloeren of renovatievloeren, afhankelijk van de eisen van jouw project.
Installatie en technische details
Het installatieproces van een breedplaatvloer kan aanzienlijk sneller zijn dan traditionele vloersystemen. Transport en positionering van de platen: De prefab breedplaten worden vanuit de fabriek naar de bouwplaats getransporteerd. Verbinding en bevestiging: De platen worden aan elkaar bevestigd en verankerd aan de ondersteunende structuren. Installatie van wapeningsnet: Bovenop de breedplaten plaatst men een wapeningsnet om extra sterkte en stabiliteit te bieden aan de uiteindelijke vloerconstructie. Storten van de druklaag: Men stort een betonnen druklaag ter plaatse over de breedplaten en het wapeningsnet. Uitharding en afwerking: De druklaag moet voldoende uitharden voordat verdere bouwactiviteiten kunnen plaatsvinden.

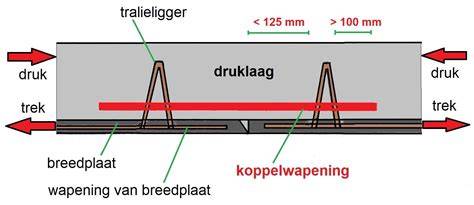

Een belangrijk aandachtspunt is koppeling en versteviging tussen de breedplaatvloeren. Koppelwapening is noodzakelijk omdat anders de breedplaatvloer kan delamineren, dat wil zeggen de breedplaatvloer en de druklaag komen los van elkaar en het monoliete karakter is verloren. Bij breedplaatvloeren langer dan 8 m is koppelpaving essentieel. De koppelwapening dient minimaal 100 mm voorbij de eerste tralieligger vanaf de plaatrand te liggen. Bijzonder kritisch is de situatie bij bollenvloeren waar minder beton aanwezig is op plaatsen waar later aangepast moet worden.
Bijvoorbeeld de parkeergarage van Eindhoven Airport in 2017 toonde aan dat fouten bij de koppeling tussen platen kunnen leiden tot instorting. De situatie betrof een positief buigend moment ter plaatse van de koppeling tussen de platen (plaatnaden). Het materiaal wordt hierbij dus uit elkaar getrokken. Constructies moeten sterk genoeg zijn; we hebben het dan over constructieve veiligheid en betrouwbaarheid.
Toepassingen en vergelijkingen met kanaalplaatvloeren
Kort gezegd: een kanaalplaatvloer is een lichte prefab betonnen vloer met holle kanalen. Die is snel te monteren en vaak gunstig in kosten. Een breedplaatvloer bestaat uit prefab platen die op de bouwplaats worden afgestort. Kanaalplaatvloeren zijn lichter, goedkoper en makkelijk te verwerken, terwijl breedplaatvloeren meer ontwerpvrijheid en betere mogelijkheden bieden voor installaties en akoestiek. In veel villa’s is een kanaalplaatvloer een slimme standaard: efficiënt, sterk en snel te plaatsen. De Dycore breedplaatvloer biedt een stevige combinatie van prefab en ter plaatse gestorte druklaag, met meerdere sparingen en instortvoorzieningen die tijdens productie kunnen worden opgenomen.
Bij de bouw van villa’s waar maatwerk en flexibiliteit essentieel zijn, kan een breedplaatvloer uitkomst bieden. De keuze hangt af van de gewenste overspanningen, akoestiek en installatiewensen. De Hoop Pekso biedt verschillende engineeringmogelijkheden, inclusief berekeningen en tekeningen door een engineeringsbureau. Breedplaatvloeren kunnen voorzien zijn van vellingkanten voor een goede aansluiting en een ruwe bovenzijde voor hechting met de druklaag, terwijl de onderzijde glad is voor afwerking.
Kosten en kostenbeheer
De kosten van een breedplaatvloer per vierkante meter hangen af van materiaalkeuze, complexiteit van het ontwerp en installatievereisten. Over het algemeen liggen de kosten tussen ongeveer €50 en €100 per vierkante meter. Ontwerpen die maatwerk vereisen brengen vaak hogere kosten met zich mee. De omstandigheden tijdens de installatie, de toegankelijkheid van de bouwplaats en de benodigde apparatuur spelen een rol. Grootschalige projecten kunnen lagere kosten per vierkante meter opleveren door schaalvoordelen.
Veelgestelde vragen en veiligheid
Ja, je kunt breedplaatvloeren ook gebruiken in renovatieprojecten. De draagkracht hangt af van de dikte van de platen, de samenstelling van de druklaag en de gebruikte wapening. Ja, breedplaatvloeren vereisen over het algemeen weinig onderhoud. Ja, breedplaatvloeren zijn compatibel met vloerverwarmingssystemen. De onderzoeksplicht voor bestaande gebouwen met breedplaatvloeren is vanaf 1 juli 2024 verplicht, en de uitvoering is gefaseerd ingevoerd. Als aan de voorwaarden wordt voldaan, moeten de resultaten vóór 1 juli 2025 in een rapport worden vastgelegd en ingediend bij het bevoegd gezag. Voert u geen onderzoek uit, dan bent u in overtreding van het zorgplichtartikel. OZHZ voert deze taak uit namens gemeenten zoals Dordrecht, Alblasserdam en Molenlanden.
Toepassingsgevallen en referenties
In de residentiële sector worden breedplaatvloeren vaak ingezet bij de constructie van appartementencomplexen, eengezinswoningen en meergezinswoningen. In de commerciële bouwsector zijn breedplaatvloeren eveneens populair in kantoorgebouwen, winkelcentra en industriële faciliteiten. Onderwijsinstellingen en zorginstellingen profiteren ook van goede akoestische isolatie en duurzaamheid. Bij Havebo Groep leveren we breedplaatvloeren als een betrouwbare en efficiënte oplossing met engineeringondersteuning en logistieke betrouwbaarheid.
Kanaal breedplaatvloer - Uitleg vloersysteem
Een breedplaatvloer is een vrijdragende systeemvloer. De breedplaat bestaat uit een 50 tot 80 mm dikke, gewapende, geprefabriceerde betonplaat met zichtbare doorlopende tralieliggers (onderwapening). In het werk wordt op de breedplaatvloer een wapeningsnet en een constructief meewerkende gewapende betonlaag (druklaag) gestort, waardoor ook een monoliete betonvloer wordt verkregen. De breedplaatvloer moet voldoende ruw zijn voor een goede hechting tussen breedplaatvloer en gestorte betonlaag. De breedplaatvloer heeft maximale overspanningen tot circa 10 m met standaard breedte van 3 m, en kan trapeziumvormen en andere vormen toelaten. Deze veelzijdigheid maakt het een populaire keuze in zowel woningbouw als utiliteitsbouw.
