Elk bouwwerk heeft een passende fundering nodig: sterk genoeg om het bouwwerk te dragen en passend bij de bodemsoort. Zonder goede fundering gaat het vroeg of laat mis in de vorm van scheuren en/of verzakkingen. In dit artikel zetten we alle soorten funderingen overzichtelijk op een rij en geven we toelichting bij fundering op palen, inclusief aandachtspunten voor dwg-tekeningen en tekeningen.
Fundering op staal versus fundering op palen

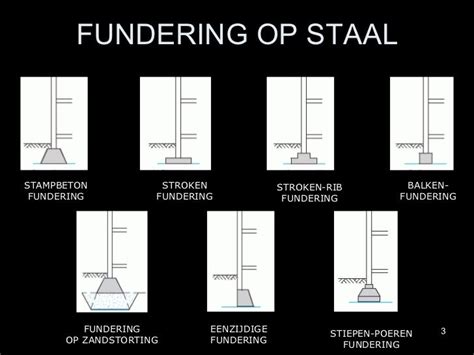

Fundering op staal rust de constructie direct op draagkrachtige bodem. Dit is alleen mogelijk bij een voldoende stevige ondergrond van zand of klei. Een punt van aandacht is inklinking van grond waardoor vroeger draagkrachtige bodems nu minder draagkrachtig zijn. Voor woonhuizen wordt tegenwoordig weinig op staal gefundeerd, vooral bij kleine bebouwing zoals tuinhuisjes komt het nog wel voor. Een strokenfundering bestaat uit brede, ongewapende of gewapende betonstroken onder dragende muren, terwijl een plaatfundering een doorlopende betonnen plaat onder het gehele gebouw is die gewicht gelijkmatig verdeelt. Een vorstrand brengt de constructie letterlijk onder de vorstgrens en voorkomt bevriezing en zetting in vochtige grond.
Bij paalfunderingen wordt de constructie via palen naar diepere, draagkrachtige lagen gebracht. Palen kunnen van beton, hout of staal zijn en worden geheid, geschroefd of geboord. Paalfunderingen zijn vooral nodig wanneer de bovenste bodemlagen te slap zijn om het gewicht te dragen, bijvoorbeeld bij veen- of droge kleigrond. Door palen naar diepere lagen wordt ongelijkmatige verzakking voorkomen en wordt bouwen op minder draagkrachtige ondergrond mogelijk. In Nederland hebben houten paalfunderingen een lange geschiedenis, met methoden die in Amsterdam en Rotterdam ontwikkeld zijn en later door veel regio's zijn toegepast.
Historische en huidige palenmethoden
Vanaf de 16e eeuw werden houten palen op grote schaal gebruikt. In Amsterdam ontwikkelde men een methode met rijen van twee houten palen parallel aan elkaar, met kespen en een gemetselde funderingsbalk. In Rotterdam werd een eenvoudiger methode toegepast met één rij houten palen dichter op elkaar, eveneens met kespen en een gemetselde fundering. Deze methoden werden in andere gebieden met slappe ondergrond varianten toegepast. In de 19e eeuw werd duidelijk dat droogstaande houten palen rotten kunnen veroorzaken en palen onder water getroffen kunnen worden door paalrot of palenpest. Om dit te voorkomen werd vaak een betonnen kop op de houten paal geplaatst; een betonnen oplanger of verlengstuk gaf de paal extra bescherming tegen zuurstof en vochtwisselingen. Vanaf de jaren 1930-1940 komt een bredere toepassing van betonnen palen, en na 1950 zagen prefab betonnen palen een toename in gebruik vanwege duurzaamheid en sterkte. Stalen buis-palen bieden een makkelijks alternatief, met mogelijkheden tot vullen met beton voor extra sterkte, vooral in omstandigheden met beperkte werkruimte en trillingsreductie.
Overzicht van paalsystemen op basis van inbrengmethode
- Inbrengmethode met grondverdringing (gehele paal wordt in de grond geslagen)
- Geheide palen: houten palen, stalen palen, prefab-beton palen
- In de grond gevormde beton palen: palen die ter plaatse worden gestort
- Prefab in het laatste geval is afkorting voor “vooraf gefabriceerde” palen
- Inbrengmethode met weinig of geen grondverdringing
- Open stalen buispalen (open stalen buisprofiel)
- Av egaarstypen met beperkte verdringing
- Inbrengmethode met grondverwijdering
- Geschroefde avegaarpalen
- Geboorde palen en gepulste palen
Belangrijk bij de keuze van palen
Voornamelijk vijf typen palen komen het meest frequent voor in Nederland: houten palen, geheide prefab-beton palen, geheide in de grond gevormde beton palen, avegaarpalen en geschroefde, in de grond gevormde palen. Houten palen zijn snel en goedkoop maar vereisen bescherming tegen rotting bij wisselende grondwaterstanden, bijvoorbeeld met een betonnen oplanger. prefab-beton palen zijn snel te plaatsen omdat ze volledig in de grond kunnen worden geslagen, maar hun lengte is beperkt tot 70 maal de diameter van de palen. Geheide palen kunnen in één lange slag de grond in; bij in de grond gevormde palen wordt het frame in de grond gevormd en later omhoog getrokken. Geschroefde palen bieden geluid- en trillingsarmheid en zijn geschikt voor beperkte ruimte. Avegaarpalen zijn schroefpalen die vooral geschikt zijn voor weinig grondverdringing, maar hebben hun eigen ontwerpeisen en uitvoeringsmethoden.
Hoe bepaal je de juiste paal en hoe werken dwg-tekeningen erbij?
De keuze voor palen wordt normaal gesproken nooit door de eigenaar bepaald; een constructieberekening door een constructeur bepaalt welke paal nodig is en kan ook bijdragen aan economisch verantwoorde keuzes. Grondonderzoek en sonderingen leveren de basis voor de berekening en de maximale paallast. Een geotechnisch adviseur kan een funderingsadvies geven met inschatting van de veerconstante van de palen, en de opdrachtnemer berekent de funderingsbalken met behulp van een balkrooster waarbij belastingen uit de gewichtsberekening worden ingevoerd en onderverdeeld in permanente en veranderlijke belastingen. Voor tekeningen en uitvoering wordt vaak een DXF export gemaakt voor de tekenaar als onderlegger. In dwg tekeningen worden paalposities, afstanden en wapeningen vastgelegd, zodat de bouw aannemers exact weten waar en hoe de balken en palen geplaatst moeten worden. De paalafstanden bij voorkeur > 4*D of 2 m, en soms 3D of minimaal 2.2D afhankelijk van project en veerkracht van de ondergrond.
Praktische overwegingen en monitoring
Funderingsproblemen kunnen ontstaan als meetbare scheuren niet reageren op veranderingen of als ze alleen cosmetisch zijn. Een inventarisatieformulier helpt bij een snelle schade-opname en versnelt het proces van eventueel herstel of monitoring. Bij palen is het van belang om de toestand te monitoren en tijdig te handelen om verdere schade aan het bouwwerk te voorkomen. De overgang tussen paal en funderingsbalk bij houten palen kan kwetsbaar zijn, vooral als deze zich rond de grondwaterlijn bevindt. Betonplaten en strokenfunderingen bieden opties voor verschillende draagkracht en bodemsoorten en kunnen gecombineerd worden met vorstranden en isolatie voor extra bescherming tegen vorst en zetting.
plaatsen schroefpalen : PROJECT SYSTIMBER BOUW 1
Tabel: Samenvatting van paalsystemen
| Paaltype | Voordelen | Nadelen | Toepassing |
|---|---|---|---|
| Houten palen | Snel, goedkoop, eenvoudige machines | Rotting bij dalende waterstand, beperkte lange duur | Kleine bouw, beperkt draagvermogen |
| Prefab-beton palen | Snelle plaatsing, hoge draagkracht | Lengtebeperking, transport- en montagevereisten | Vaste lengtes en grotere draagkracht |
| Geheide palen (beton/staal) | Directe slag in de grond mogelijk | Geluid/trillingen bij heien, afhankelijk van materiaal | Brede toepasing onder stevige ondergrond |
| Avegaarpalen | Geluids- en trillingsarm, weinig grondverdringing | Specifieke ontwerpvereisten, beperkte toepassingen | |
| Gepulste/ Geschroefde palen | Gericht op weinig schade en snelle montage | Specifieke apparatuur vereist, geprocesste methode | Ondergronds plaatsen met minimale verstoring |
Door de combinatie van funderingskeuzes, grondonderzoek en juiste dwg-tekeningen, maak je een veilig en toekomstbestendig ontwerp. Een constructie-berekening en geotechnisch advies helpen bij het bepalen van de meest economisch verantwoorde paal en de juiste paalafstand. Het DXF-bestand, de tekeningen en de bouwmethodiek vormen samen een robuuste basis voor realisatie van de fundering op palen.
