Hoe een dakraam waterdicht aansluiten op dakbedekking — uitgebreide stap-voor-stap handleiding

Een correcte en waterdichte aansluiting van een dakraam op de dakbedekking is essentieel om lekkages, koudebruggen en structurele schade te voorkomen. Deze handleiding leidt u stap voor stap door de voorbereiding, plaatsing van het kozijn, het waterdicht maken met manchet en gootstukken en de afwerking met dakpannen of leien.

Voorbereidingen en benodigde materialen

Voor een succesvolle installatie is een grondige voorbereiding cruciaal.

• Inspecteer vooraf de dakconstructie met een vakspecialist om te controleren of deze geschikt is voor een dakraam.
• Zorg voordat u begint met de installatie van uw dakraam, dat u goede beschermingsmiddelen en de juiste gereedschappen bij de hand hebt.
• Onze gootstuksets bevatten alles wat je nodig hebt voor een hoogwaardige montage. Kies het PRO gootstukset inclusief het BFX waterkerend manchet voor een weersbestendige montage.
• Gebruik de VELUX dampremmende folie BBX voor een damp- en luchtdichte montage dat condensvorming in de dakconstructie voorkomt.
• Controleer voordat de montage of het gootstuk geschikt is voor de gekozen combinatie.

Stap 1 - Binnenkant voorbereiden: raam uitpakken en kozijn losmaken

Voordat het kozijn in het dak gaat, moet het draaiende gedeelte van het raam eruit.

• Verwijder het dakraam uit de verpakking. Verwijder het karton dat de zijkanten beschermt, de beschermstrip aan het onderste frame en de kleine kartonnen doos van het bovenste frame.
• Om het kozijn te installeren, moet het losgekoppeld worden van het raam. Zoek het vergrendelingsmechanisme en druk op het linker en rechter scharnier (u zou een klik moeten horen).
• Maak het raam los van het kozijn, ontkoppel het scharnier. Zodra de scharnieren los zijn, verwijdert u voorzichtig het raam en legt het op de doos of een beschermende ondergrond, met de bovenkant naar de grond.
• Monteer de hoekbeugels volgens beschrijving op het kozijn.

Stap 2 - Plaats bepalen en proefgat

Een nauwkeurige positionering voorkomt problemen met draagconstructie en bediening.

• Bepaal de plek waar het dakraam moet komen. De gewenste plek kan samenhangen met lichtinval, uitzicht, gebruiksgemak, ventilatie, zon en weerkant en lokale bouwvoorschriften.
• Door vanaf een buitenmuur te meten, kunt u goed de positie van het raam ten opzichte van de buitenkant bepalen.
• Eerst moet een proefgat worden uitgesneden en opengemaakt om nauwkeuriger af te kunnen meten.
• Teken een werkmansgat af van 50 cm bij 50 cm en zaag dit uit. Haal het eventuele isolatiemateriaal en het overig dakbeschot uit het gat.
• Door de afstanden van beide zijden van het proefgat te meten, kunnen de dakbalken gelokaliseerd en afgetekend worden.

Stap 3 - Daksparren en draagconstructie

Let bij het weghalen van spanten op de structurele invloed.

• Vind de daksparren door een meetlint in een van de zijkanten van het proefgat te steken, kunnen de posities van de daksparren worden gevonden en gemarkeerd.
• Het is nuttig om vanuit de binnenste rand van een dakspar te werken, om te zorgen dat er zo weinig mogelijk van de sparren voor het raam wordt verwijderd.
• Wanneer het nodig is een dakspar te verwijderen, dan is het belangrijk dat u begrijpt welke structurele invloed dat heeft. Indien u twijfelt, dan adviseren wij u professioneel advies in te winnen voordat u verder gaat.
• Ondersteun het stuk onder waar u de dakspar doorzaagt, en ondersteun de dakspar boven het stuk dat u uitzaagt.
• Vervolgens kunt u de balk aftekenen, zagen en verwijderen.

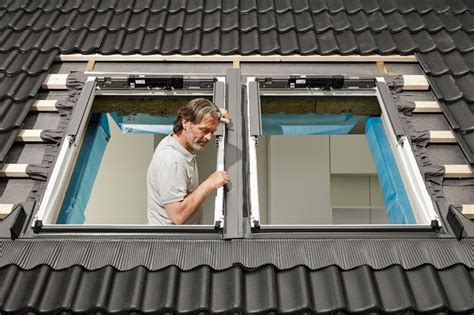

Stap 4 - Opening uitzagen en dakbedekking rond de opening verwijderen

Zorg voor voldoende werkruimte en verwijder alleen wat nodig is.

• Zaag de opening voor het toekomstige raam op de juiste maat. Vergeet niet om voldoende hoogte over te laten voor de lijst van het raam om met de juiste hoek te kantelen.
• Markeer de opening aan de onderkant van het dakmembraan. Verwijder niet meer dan nodig, u kunt het later altijd verder terugsnijden.
• Snijd en verwijder het dakmembraan, zodat de daklatten en dakbedekking zichtbaar worden.
• Wanneer u een dak hebt met dakpannen, begin dan voorzichtig van binnenuit pannen te verwijderen. Verwijder voldoende dakpannen/leien om een voldoende groot werkterrein bloot te leggen. Maar raak niet in de verleiding om er te veel te verwijderen, want later moet u alles weer terugleggen.
• Wanneer u leistenen als dakbedekking hebt, dan kan het zijn dat u een leistripper nodig hebt om de nagels te verwijderen.

Stap 5 - Kozijn plaatsen en uitlijnen

Een nauwkeurig waterpas gesteld kozijn voorkomt problemen bij openen en sluiten.

• Til het kozijn voorzichtig door de opening. Plaats het kozijn op de steunbalk en leg het plat op het dak.
• Nadat u de juiste inbouwhoogte heeft bepaald is het handig om een lat vast te zetten om tijdelijk het kozijn te stutten.
• Gebruik een waterpas om de balk uit te lijnen. Bevestig de balk om het raamkozijn te ondersteunen.
• Bepaal de positie van de bovenste steunbalk volgens de montage-instructies. Maak de balk waterpas en zet hem vast.
• Wanneer het kozijn waterpas is, bevestig dan de onderste beugels. Controleer of het raam soepel opent en sluit.
• Check that the vertical gaps between the sash and the frame are even on both sides. Wanneer het raam niet parallel is aan het kozijn, dan kunt u een koevoet gebruiken om de opening bij te stellen.
• Wanneer het kozijn juist is uitgelijnd, bevestig dan ook de bovenste beugels (en zijbeugels indien aanwezig).

Stap 6 - Waterdicht maken met waterkerend manchet en dakmembraan

Het waterkerend manchet en de juiste verwerking van dakmembraan zijn cruciaal.

• Het is belangrijk om te zorgen dat het dakraam waterdicht is en bestand tegen de elementen. Daarom wordt aanbevolen een kraag van waterdichte membraan te plaatsen rond het kozijn.
• Snijd eerst de vier stroken die het kozijn omsluiten, beginnend met het onderste stuk. Niet het membraan aan het kozijn.
• Maak de lat onder het kozijn een beetje los om het membraan te plaatsen. Wanneer u de zijstukken bevestigt, zorg dan dat u het materiaal snijdt en strak langs de daklatten bevestigt.
• Maak de “Y”-snede naast het raam om het folie op de latten te bevestigen.
• Maak het bovenste stuk van het membraan vast onder het bestaande dakmembraan. Snijd het bestaande membraan over de dakspar zodat het bovenste kraagstuk eronder kan worden geschoven. Til het gesneden stuk op en bevestig het bovenste kraagstuk eronder en aan het kozijn. Herplaats het bestaande stuk en maak het vast.
• Breng daarna het waterkerende manchet aan langs de randen van het dakraam om condenswater in de woning te voorkomen. Verwijder de lijmstrippen van het waterkerend manchet en plak het tegen het kozijn.
• Het waterkerend manchet (BFX) zorgt voor een waterdichte afsluiting tussen dakraam, de panlatten en de onderlaag van de dakbedekking.

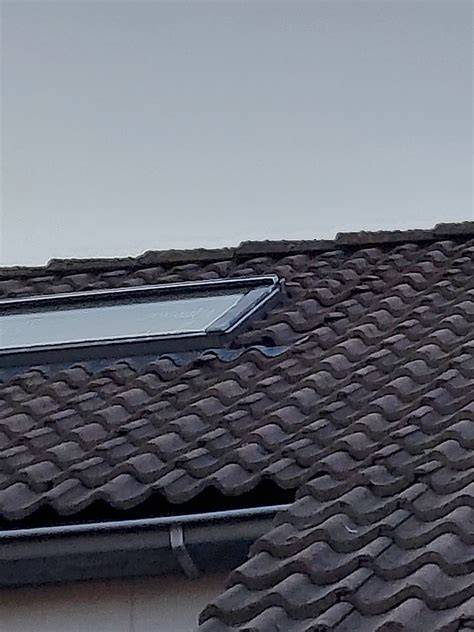

Stap 7 - Gootstuk monteren bij dakpannen

Bij dakpannen moet het onderste en zij gootstuk goed aansluiten op de vorm van de pannen.

• Soms is het (bij gevormde dakpannen) nodig, afhankelijk van de hoogte van de dakpannen en de afstand tot aan de vensterbasis de pannen onder het raam aan te passen om het geplooide manchet juist te laten aansluiten.
• Meet het gewenste snijpunt af en gebruik een hoekschuurmachine om de randen af te kanten. Installeer de afgekante dakpannen onder het raam.
• Gebruik uw hand om de mantel aan te passen aan de vorm van de dakpannen. Til het bovenste gedeelte op en buig het licht naar achteren om te zorgen dat de tegels beter passen. Plaats het terug in positie en strijk de mantel glad indien nodig.
• Bevestig de onderste kozijnbedekking met schroeven. Bevestig de zijgoten. Zorg dat de stukken zijgoot passen op het onderste gootstuk. Vouw de flap van het onderste gootstuk over de zijgoot.
• Bevestig de bedekking van de zijkanten van het kozijn met schroeven. Bevestig het “U”-profiel bovenaan het kozijn met schroeven.
• Bevestig het bovenste gootstuk. Het moet strak op het bestaande stuk raambedekking aansluiten. Bevestig het bovenste gootstuk met de flappen op de stukken bedekking van de zijkanten.
• Bevestig zijgoten aan de latten met de bijgeleverde clips.
• Snijd het schuim langs de zijkanten en de bovenkant bij volgens de dakpanprofielen voor een vlakke en waterdichte aansluiting.
• Herplaats de dakpannen: leg de dakpannen terug rondom het gemonteerde VELUX dakraam. Zorg voor een naadloze aansluiting op de bestaande dakpannen. Het kan zijn dat je de resterende dakpannen op maat moet zagen.

Stap 8 - Gootstuk monteren bij leien (LSX)

Voor leien is er een specifieke montagevolgorde om nette aansluitingen te garanderen.

• Installeer de RUC foliemanchet; de RUC foliemanchet verzekert een waterdichte installatie. Plaats voor het beste resultaat eerst de foliemanchet vooraleer u verder gaat met de rest van de installatie.
• Plaats de leien onder het dakraam voor het ondersteunen van de aluminiumslab. Plaats de leien rond het raam en slijp ze indien nodig.
• Houd een gelijkmatige afstand aan (ongeveer 12mm) tussen het zijframe en de uitlijning van de leien.
• Maak het onderste deel van het gootstuk vast met de meegeleverde clips. Maak de onderste afdeklijst vast aan het raam.
• Monteer de zijkanten van het gootstuk zowel links als rechts. Maak het gootstuk vast met de meegeleverde clips. Plaats de bovenste afdekkap op de zijlijsten en maak het bovenste deel van het gootstuk vast met de meegeleverde clips.
• Leg de leien weer op hun plaats richting het raam en zorg ervoor dat de aansluiting op het gootstuk recht en netjes is. Mogelijk moet u de leien aan de bovenkant slijpen voor een perfecte aansluiting op het gootstuk.

Stap 9 - Binnenafwerking en isolatie

Een goede binnenafwerking helpt warmteverlies en condens te voorkomen.

• Wilt u het isolatieframe plaatsen om koudebruggen te voorkomen? Houd er dan rekening mee dat je het werkmansgat groter maakt, anders is er niet voldoende ruimte voor de plaatsing.
• De isolatiekraag (BDX) isoleert rondom het frame van het dakraam, waardoor warmteverlies wordt gereduceerd en koudebruggen worden voorkomen.
• Gebruik de VELUX dampremmende folie BBX voor een damp- en luchtdichte montage dat condensvorming in de dakconstructie voorkomt.
• Als je een kant-en-klare oplossing wilt om het interieur van de kamer af te werken, is VELUX interieurafwerking eenvoudig te monteren en hoef je niet extra te schilderen.
• Werk de binnenzijde af met plaatmateriaal, zoals onze Interprime platen.

Stap 10 - Laatste controles en terugplaatsen van het draaiende deel

Controleer werking en aansluitingen voordat u het raam definitief afsluit.

• Controleer of het raam soepel opent en sluit. Om ervoor te zorgen dat het kozijn goed is geplaatst, plaats dan het binnenste draaigedeelte terug en open het raam zodat u een kier heeft van +/- 1 cm.
• Controleer of de aanbevolen tussenruimtes aanwezig zijn. Controleer of het kozijn waterpas is gemonteerd; wanneer het kozijn niet waterpas wordt gemonteerd kan het dakraam stroef openen en sluiten.
• Verwijder de lijmstrippen van het waterkerend manchet en plak het tegen het kozijn. Bevestig een lekwatergoot bovenop het waterkerende manchet, zodat het water naar beneden loopt en niet naar binnen.
• Is je dak voorzien van folie? Wikkel de dakfolie dan om de lekwatergoot en zet vast met klemmen. Zonder dakfolie klik je de lekwatergoot vast op het dakoppervlak.
• Plaats tot slot het draaiende gedeelte terug in het kozijn en schroef het vast.

Veelvoorkomende fouten en tips om ze te vermijden

• Voorkom thermische breuk met buitenzonwering! Om thermische breuk te voorkomen, adviseren we altijd buitenzonwering te plaatsen.
• Geen isolatieframe gebruiken: zonder een isolatieframe kan de ruimte tussen het dakraam en de dakconstructie onvoldoende worden geïsoleerd.
• Verkeerd gootstuk gebruiken: check of het gootstuk past bij het dakraam, anders kan lekkage ontstaan.
• Kozijn scheef monteren: controleer tijdens de montage met een waterpas of het kozijn recht staat en test vóór de definitieve bevestiging of het raam soepel opent en sluit.

Vervangen of renoveren van een bestaand dakraam

Bij vervanging geldt een iets andere volgorde en aandachtspunten.

• Als het kozijn van het VELUX tuimelvenster verslechtert of het glas dof wordt, is vervanging aan te raden. Bij vervanging kan het binnenwerk blijven zitten, maar de buitenste schil moet worden verwijderd.
• Verwijder het dakraam, de gootstukken en de dakpannen rondom het dakraam. Daarna kun je beginnen met het vervangen.
• Klik daarna de renovatiegootstukken in elkaar om een frame te vormen en plaats dit over het kozijn. Let op! Bij vervanging van dakramen die vóór april 2001 zijn ontwikkeld, gebruik je renovatiegootstukken. Is het dakraam na april 2001 ontwikkeld? Maak dan gebruik van EDW 1000-gootstukken.

Hulp en garantie

Als u twijfelt over onderdelen van de montage of de waterdichte aansluiting, schakel dan een vakspecialist in.

• Twijfel je over deze stap? Laat het dan uitvoeren door een vakspecialist om bouwkundige problemen te voorkomen.
• Elke montageklus in of aan het dak vereist vaardigheid en ervaring, evenals de juiste gereedschappen en materialen.
• Volg te allen tijde de montagehandleiding die bij het dakraam wordt meegeleverd.

Praktische checklist voor montage

1. Inspectie dak en keuze dakraam & gereedschap gereed.
2. Raam uitpakken, draaiend deel losmaken en hoekbeugels monteren.
3. Werkmansgat uitkappen, proefgat meten en daksparren lokaliseren.
4. Kozijn plaatsen, uitlijnen en onderste en bovenste steunbalken bevestigen.
5. Waterkerend manchet en dakmembraan correct plaatsen en vastzetten.
6. Gootstukken monteren passend bij dakpannen of leien.
7. Dakbedekking terugplaatsen en afdichten, binnenafwerking en isolatie afronden.
8. Laatste controles: waterpas, opening, afdichting en terugplaatsen draaiend deel.

Met zorgvuldige voorbereiding en het volgen van bovenstaande stappen zorgt u voor een waterdichte, goed geïsoleerde en functionele aansluiting van uw dakraam op de dakbedekking. Bij twijfel of complexiteit is het raadzaam een erkende vakman in te schakelen.
